Descripción
Características:

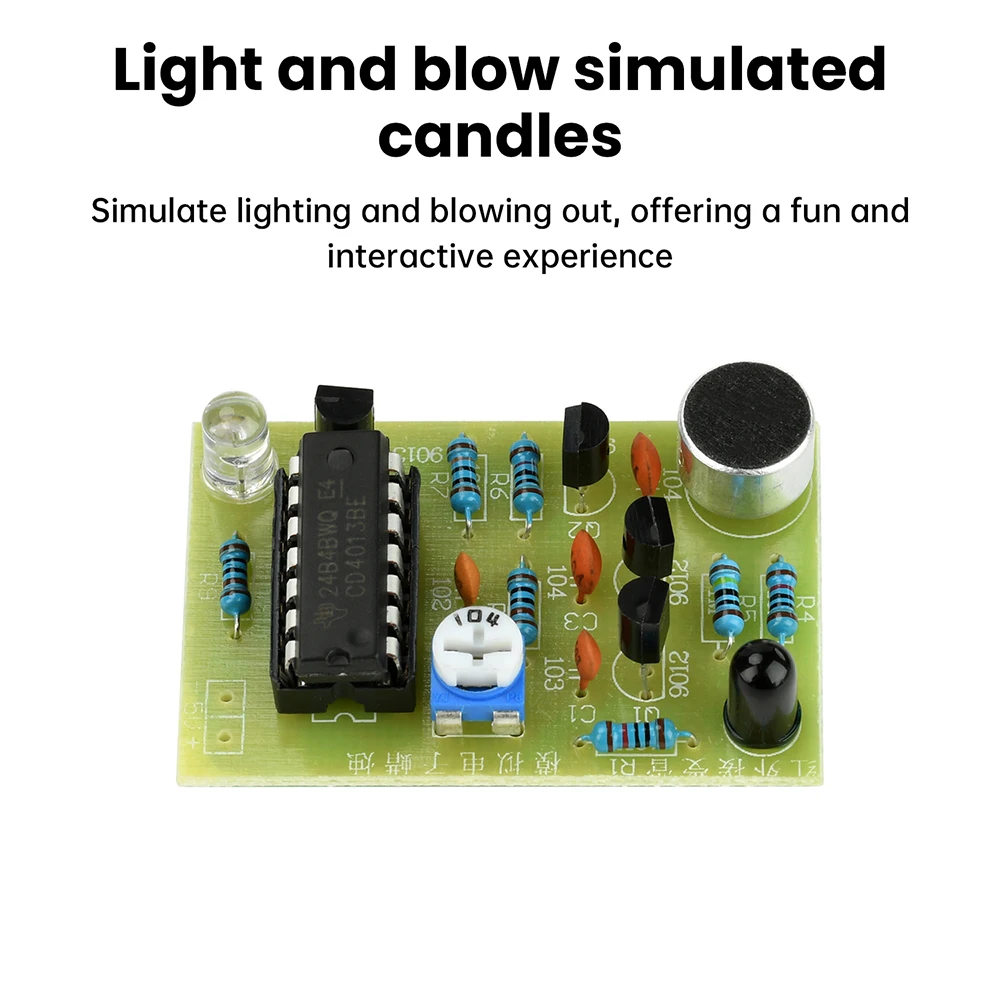

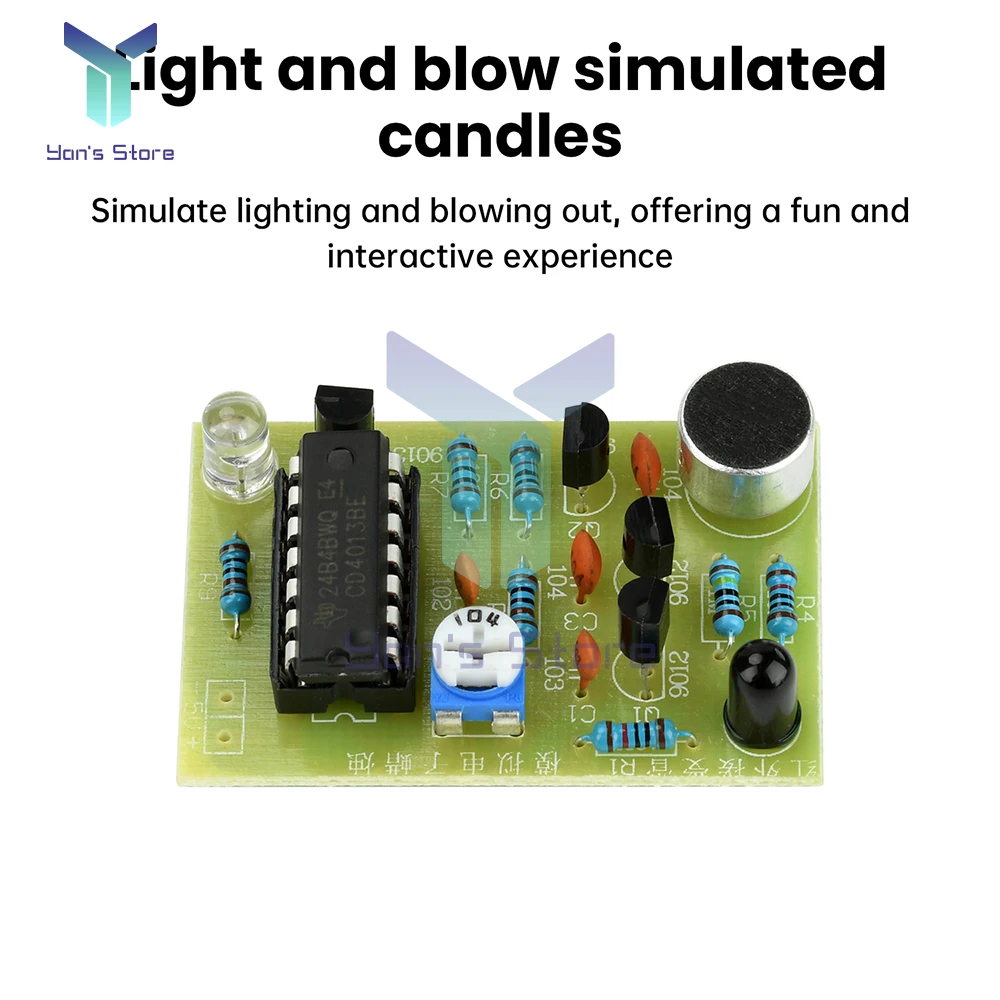

1.Simule el encendido y el extinción, con mucha diversión y una excelente experiencia interactiva.
2.Diseño de soplado, logrado detectando el flujo de aire a través de un micrófono.

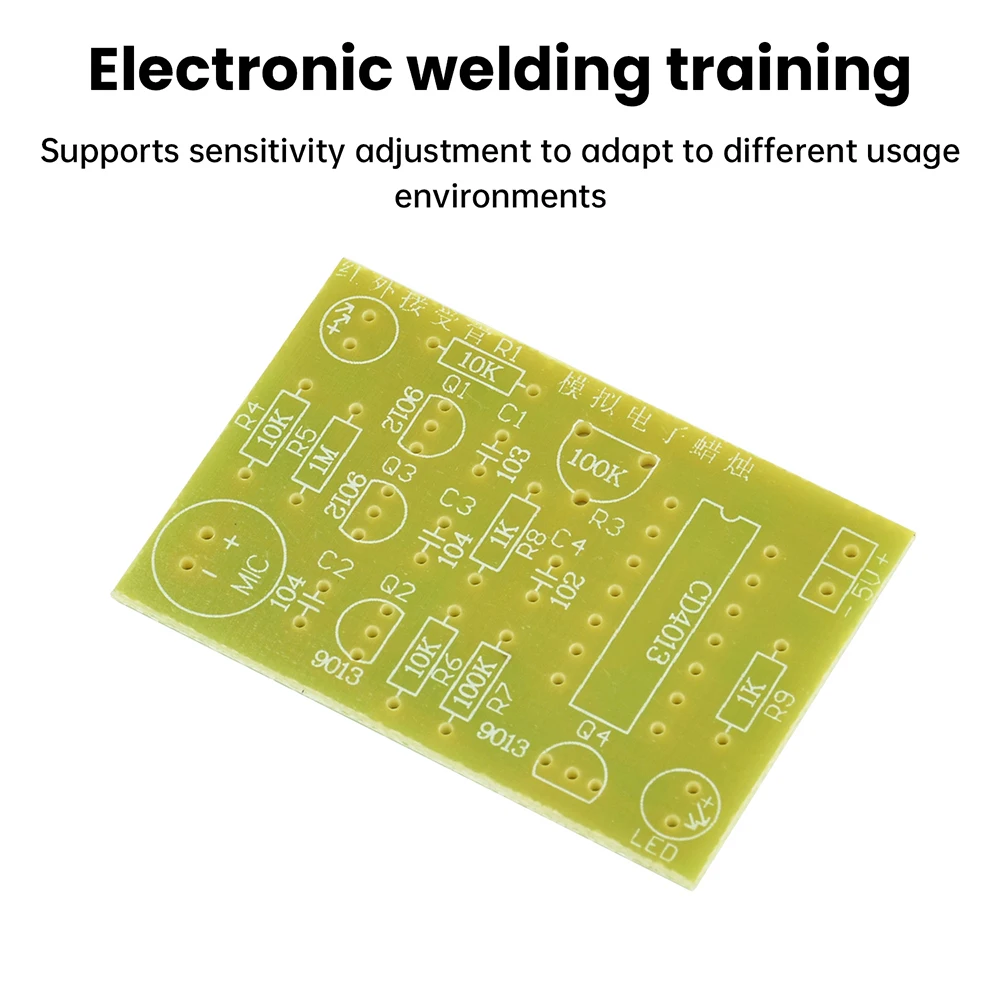

3.Admite ajuste de sensibilidad para adaptarse a los diferentes requisitos del entorno de uso.
4.Fuente de alimentación de 5 V CC, segura y estable, adecuada para diversos escenarios.

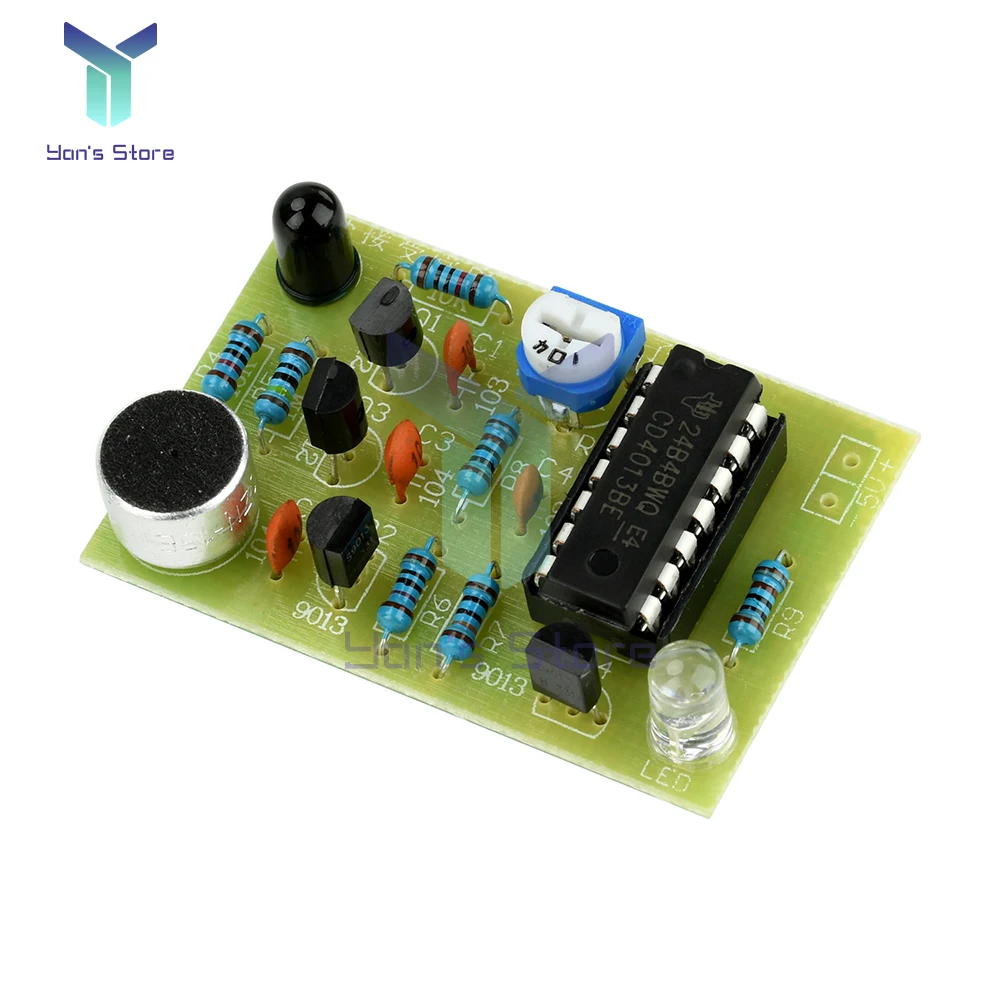

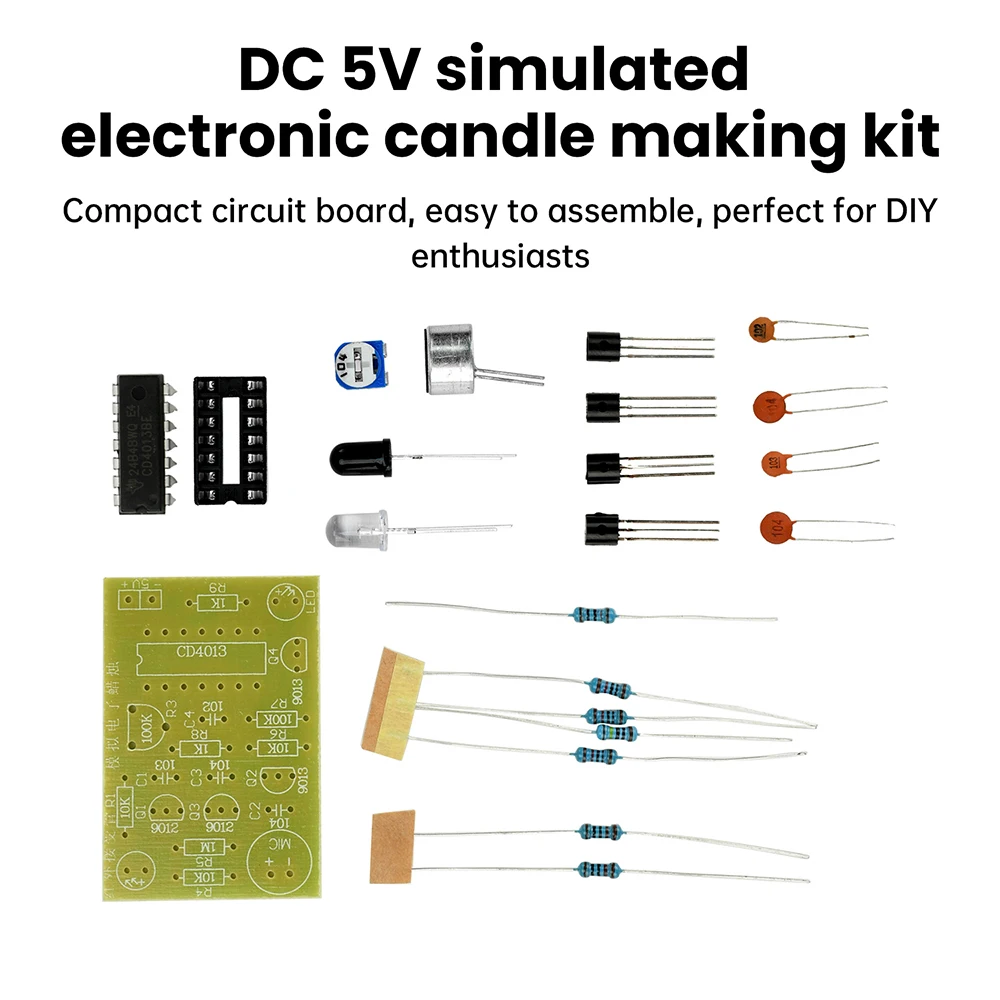

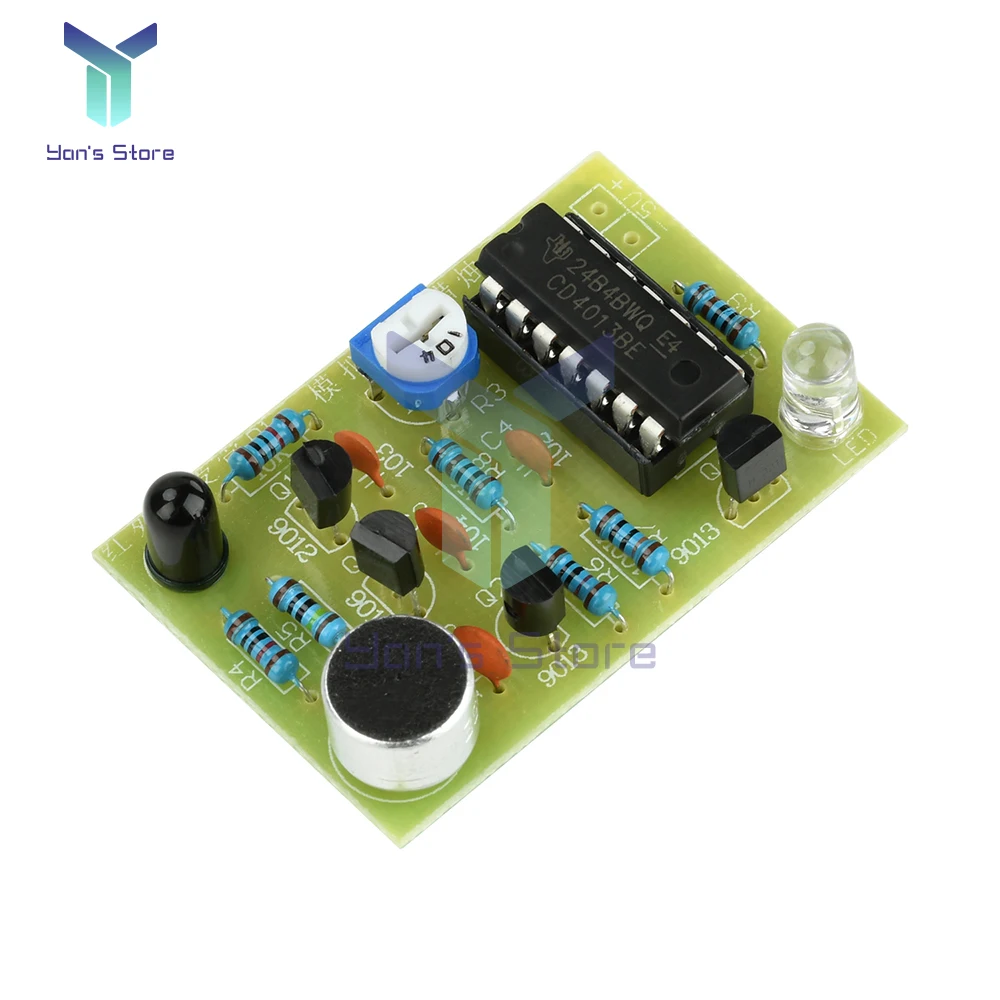

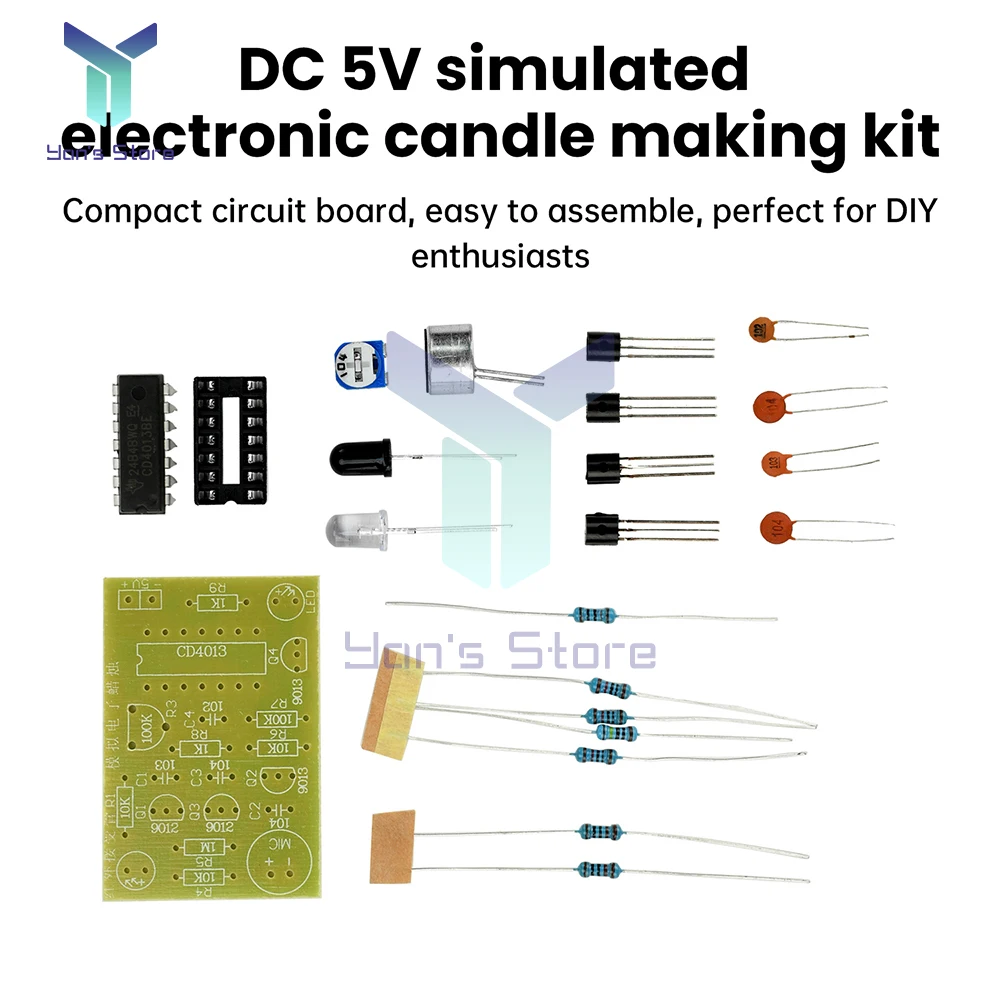

5.Placa de circuito compacta, fácil de montar, adecuada para entusiastas del bricolaje.

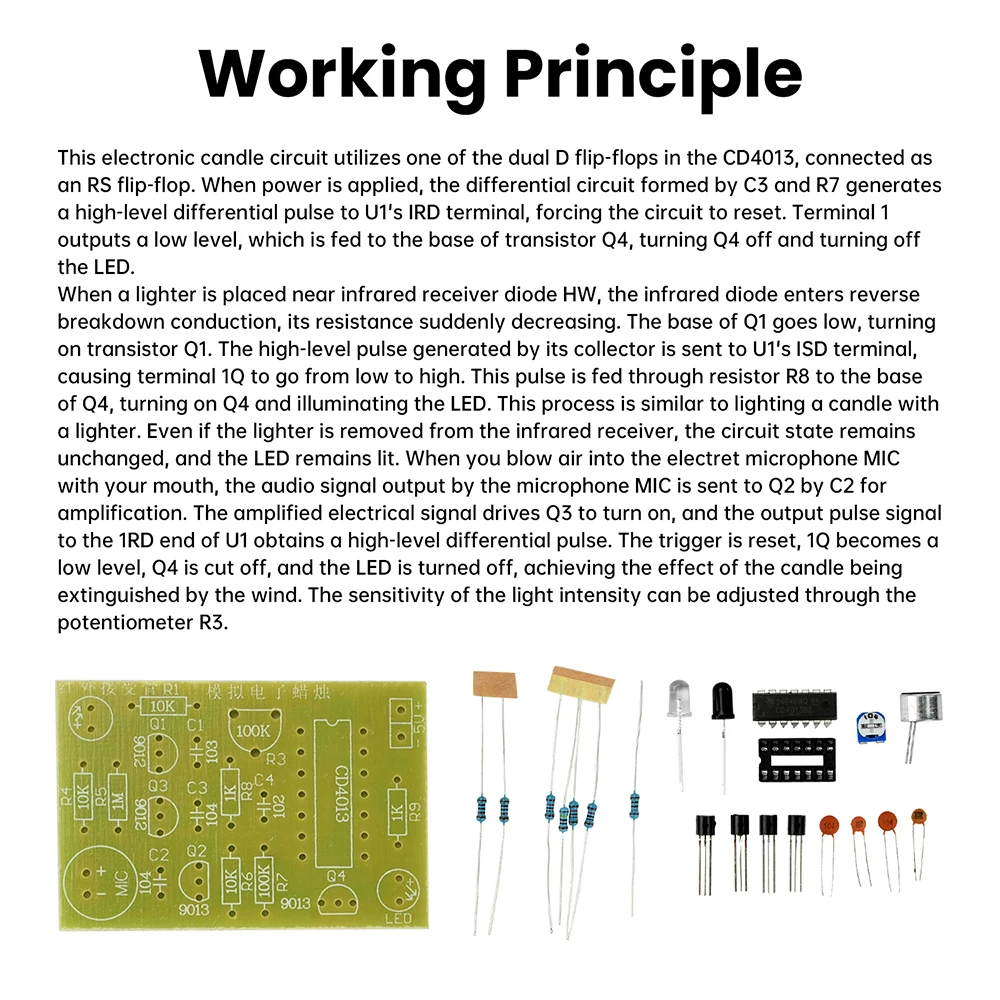

Principio de funcionamiento:
Este circuito de vela electrónica utiliza una de las chanclas D CD4013, que está conectada en forma de flip-flop RS.Después de encender la alimentación, el circuito diferencial compuesto por C3 y R7 genera un pulso diferencial de alto nivel al terminal IRD de U1, lo que obliga al circuito a restablecer.El terminal 1 emite un nivel bajo, que se envía a la base del transistor Q4.Q4 está apagado y el diodo emisor de luz no se enciende.
Cuando se utiliza un encendedor para acercarse al diodo receptor de infrarrojos HW, el diodo de infrarrojos se encuentra en conducción de avería inversa y la resistencia disminuye repentinamente.La base de Q1 muestra un estado de bajo nivel y el transistor Q1 conduce.El pulso de alto nivel generado por el colector se envía al terminal ISD de U1,
Cambie el terminal 1Q de nivel bajo a nivel alto y envíelo a la base de Q4 a través de la resistencia R8.Q4 conduce y el diodo emisor de luz se ilumina.Este proceso equivale a encender una vela con un encendedor.Incluso si el encendedor sale del tubo receptor de infrarrojos, el estado del circuito no cambiará y el diodo emisor de luz permanecerá encendido.Al soplar aire hacia el micrófono electret MIC con la boca, la señal de audio emitida por el micrófono MIC se amplifica por C2 y se envía a Q2.La señal eléctrica amplificada impulsa Q3 para conducir, y la señal de pulso de salida se envía al terminal 1RD de U1 para obtener un pulso diferencial de alto nivel.El gatillo se reinicia, 1Q se vuelve de nivel bajo, Q4 se corta y el LED se apaga, logrando el efecto de apagar la vela soplada por el viento.La sensibilidad de la intensidad de la luz se puede ajustar mediante el potenciómetro R3.

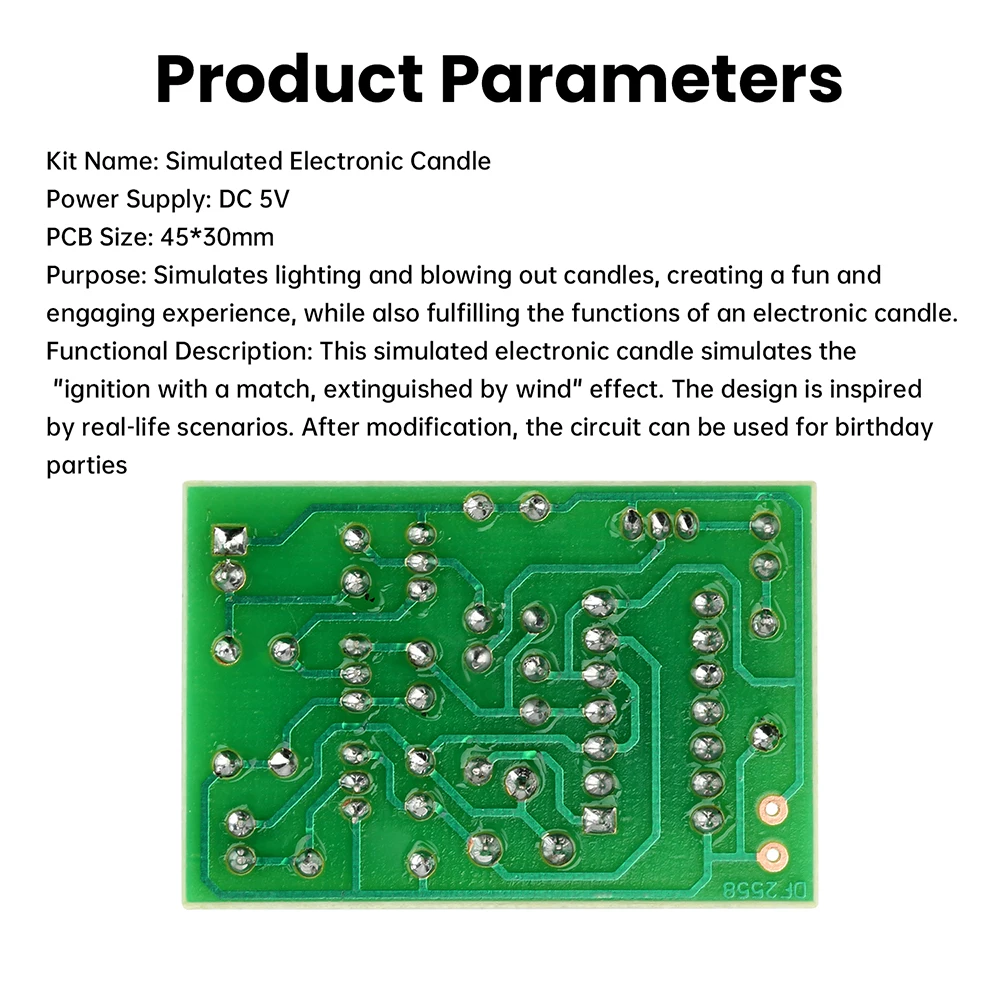

Parámetro:

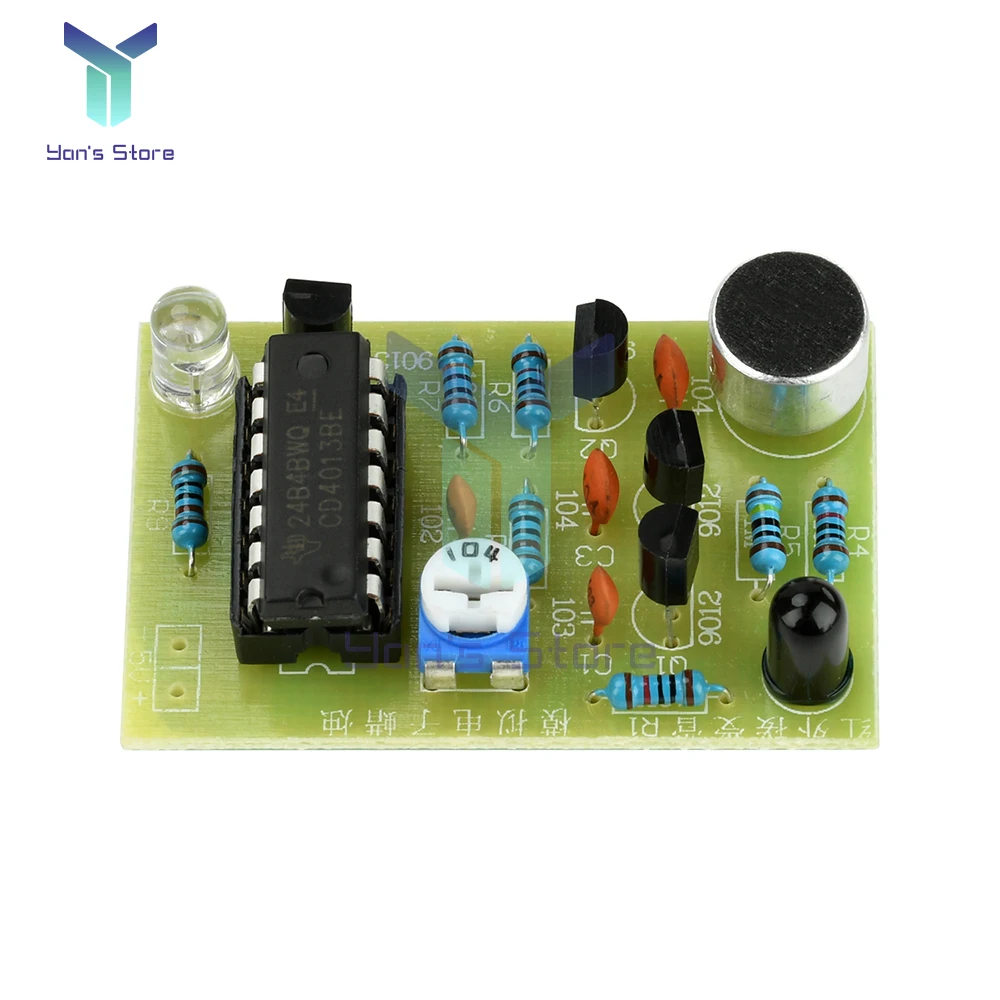

Nombre del kit: Vela electrónica analógica
Fuente de alimentación de trabajo: CC 5 V

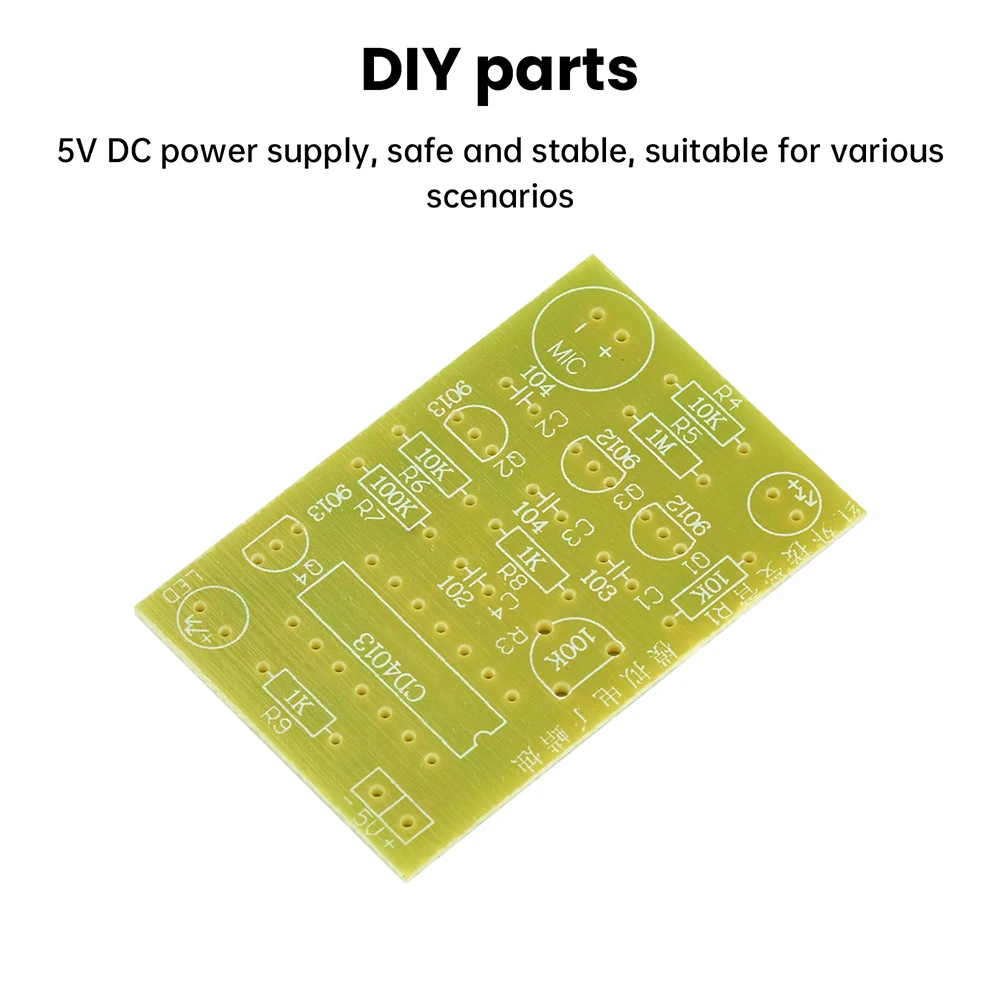

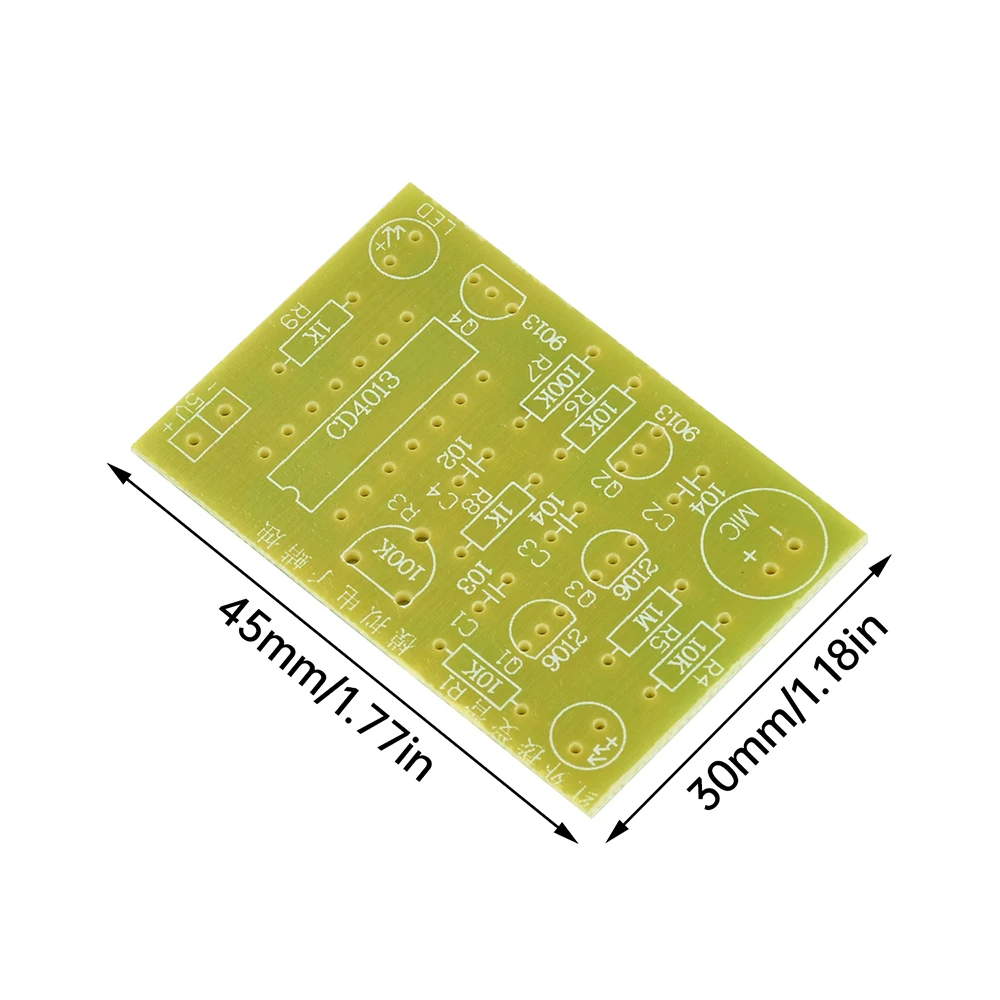

Tamaño de la placa PCB: 45*30mm
Función de la placa de circuito: simular el encendido, soplar velas, llenas de diversión, realizar la función de las velas electrónicas.
Descripción de la función: La vela electrónica simulada tiene la simulación de "encendido coincidente, extinción de incendios por viento", y el prototipo de diseño se deriva de escenarios de la vida real.Después de la modificación del circuito, se puede utilizar para fiestas de cumpleaños.

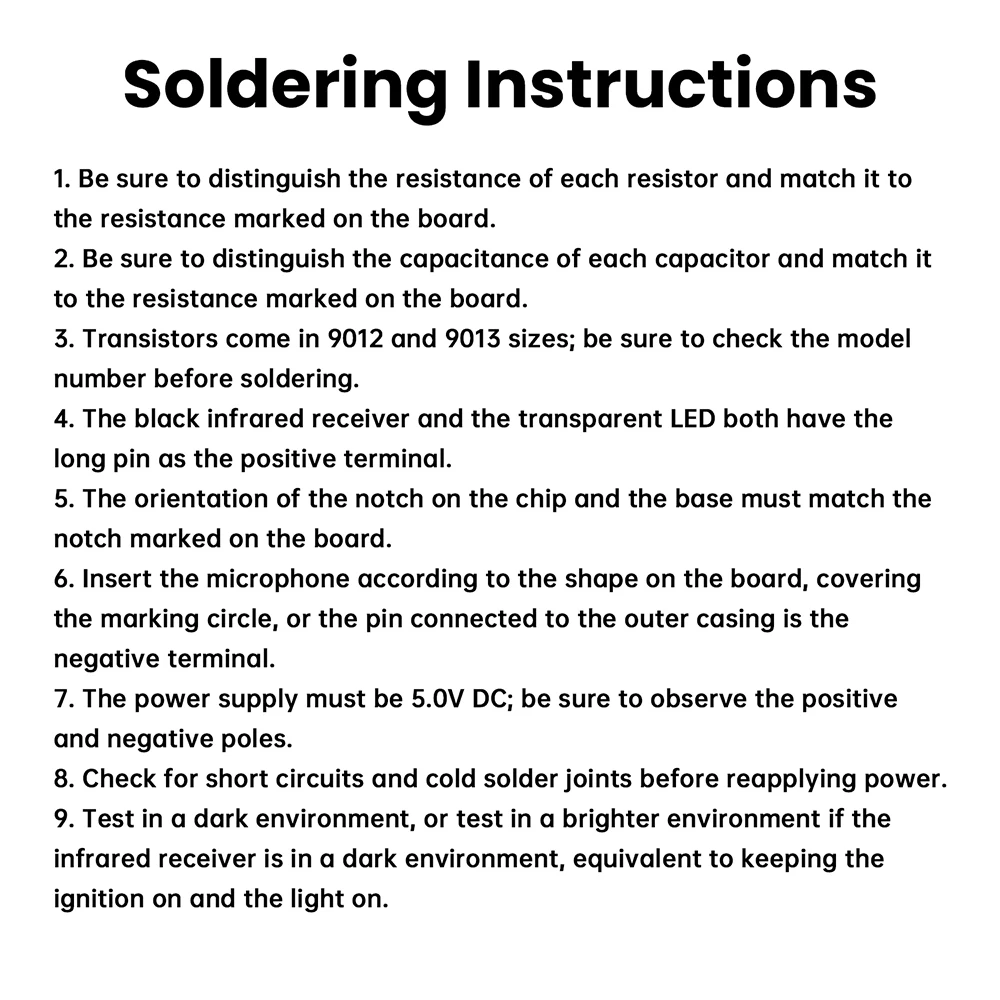

Instrucciones de soldadura:
1.Preste atención a distinguir el valor de resistencia de cada resistencia y corresponda uno a uno con el valor de resistencia marcado en la placa.
2.Preste atención a distinguir el valor de capacitancia de cada condensador y también corresponda uno a uno con el valor de resistencia marcado en la placa.
3.Hay transistores 9012 y 9013, preste atención al modelo antes de soldar.
4.Tanto el tubo receptor de infrarrojos negro como el LED transparente tienen pines largos con terminales positivos.
5.La dirección de la muesca del chip y la dirección de la muesca de la base deben ser consistentes con la dirección de la muesca marcada en la placa.
6.Inserte el cabezal del micrófono según la forma de la placa y cubra exactamente el anillo de identificación, o el pin conectado a la carcasa es negativo.
7.La fuente de alimentación debe tener un voltaje CC de 5,0 V y prestar atención a los polos positivo y negativo.
8.Preste atención a comprobar si hay cortocircuitos de soldadura y soldadura virtual antes de encender.
9.La prueba debe realizarse en un ambiente oscuro o con el tubo receptor de infrarrojos en un ambiente oscuro.La prueba debe realizarse en un lugar brillante, lo que equivale a mantener el encendido encendido y la luz encendida continuamente.
El paquete incluye:

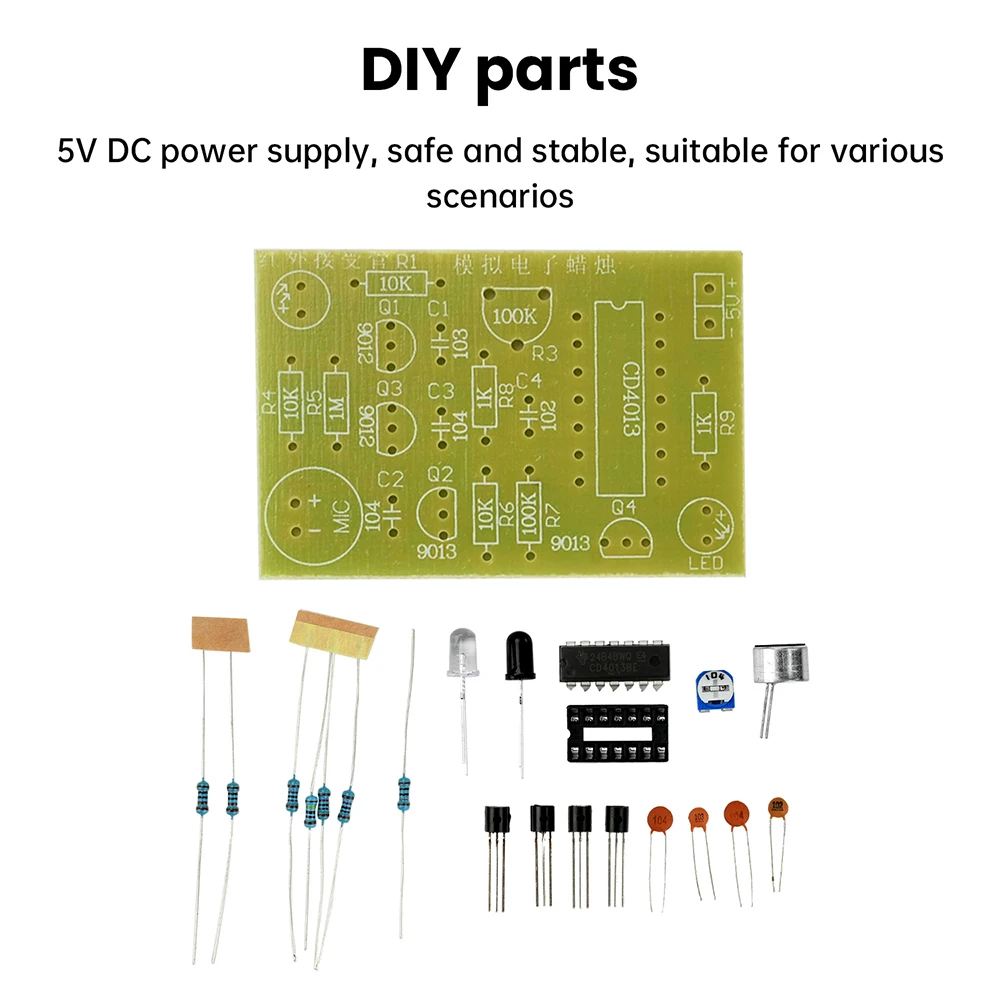

1X piezas de bricolaje de velas electrónicas
