Descripción

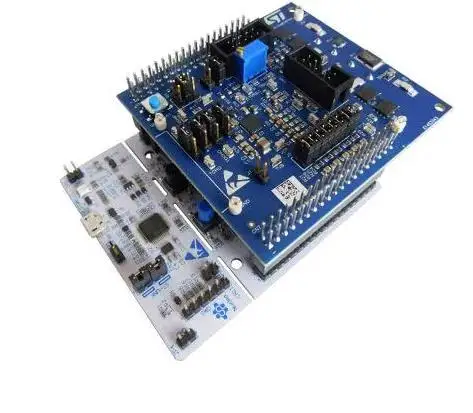

El kit de evaluación STEVAL-L99615C incorpora una placa de expansión que contiene el L9961 y la placa de desarrollo NUCLEO-G071RB STM32 Nucleo-64.El kit de evaluación demuestra una fácil integración de la tecnología ST para aplicaciones BMS.El STEVAL-L99615C establece las características del L9961.Estos incluyen monitorear hasta cinco celdas de batería de iones de litio en una configuración en serie y comunicarse con el microcontrolador STM32G071RB, a través de una interfaz I2C.
La placa de expansión ha sido especialmente desarrollada para apilarse en la placa de desarrollo NUCLEO-G071RB utilizando los conectores morpho.Además, la placa incorpora un conector de alimentación para conectarse a una batería de 5 celdas o, en su lugar, una fuente de alimentación externa para emular la batería.
Se ha lanzado un paquete de software dedicado, que incluye un programa de firmware para el microcontrolador STM32G071RB y una GUI para la PC (STSW-L99615C), que permite a los usuarios beneficiarse de la demostración.
Las principales características representadas por STSW-L99615C son monitoreo de voltaje de celda y voltaje de pila, monitoreo de corriente de pila, conversión de temperatura a través de NTC externo, OV y gestión de umbrales UV.
CARACTERÍSTICAS
Mide hasta cinco celdas en serie, sin retardo de desincronización entre muestras.
Contador Coulomb que admite detección de sobrecorriente del paquete
Muestras de corriente y voltaje totalmente sincronizadas
Entrada analógica para detección NTC
Simulador de batería integrado
Emulador de fusibles integrado
MOSFET de carga y descarga integrado
Placa de desarrollo NUCLEO-G071RB con firmware descargado
APLICACIONES
Herramientas eléctricas inalámbricas
Sistemas de almacenamiento de energía de respaldo y UPS
Equipos portátiles y semiportables.
Vehículos eléctricos ligeros (bicicletas eléctricas y scooters)
Equipos médicos
