Color
Descripción

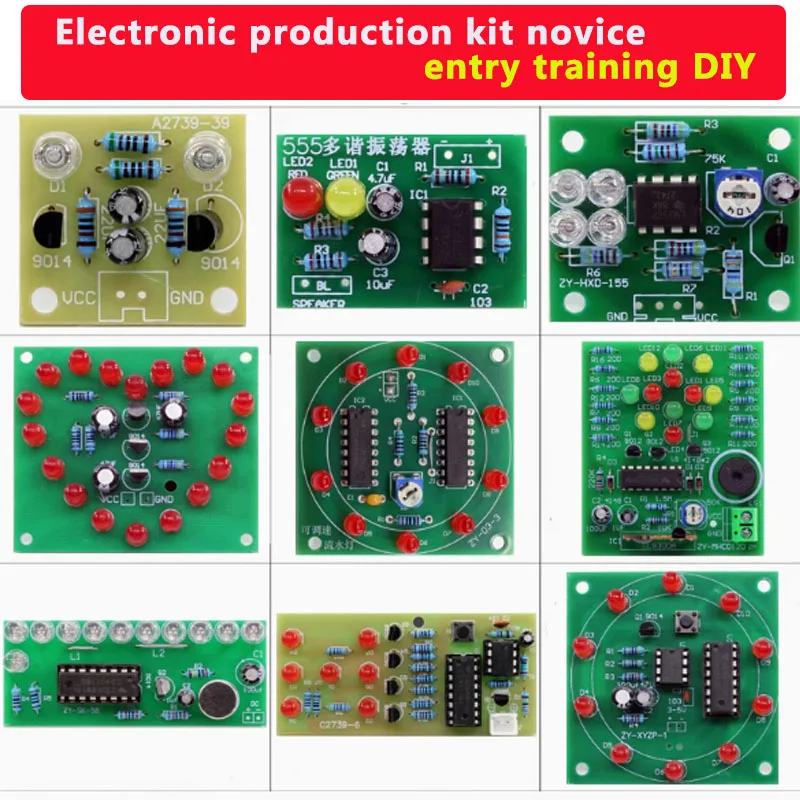

1.

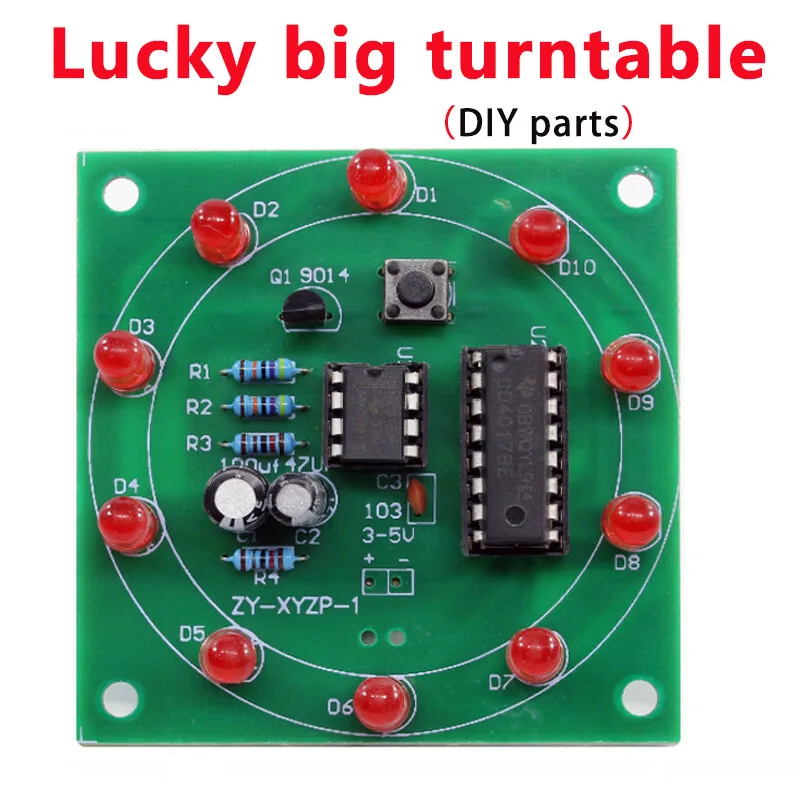

Modelo de producto:ZY-XYZP-1
Fuente de alimentación: CC 3 V.
Tamaño de la placa PCB: 58*58mm Descripción de la función.
El carrusel de la suerte es el primero en predecir los paradas del disco giratorio, al final se detendrá a qué posición de la herramienta.También se puede utilizar como juego de estimación numérica, dados electrónicos, máquina de lotería, etc.Electronic Lucky Wheel es lograr la misma función electrónicamente.
2.
.

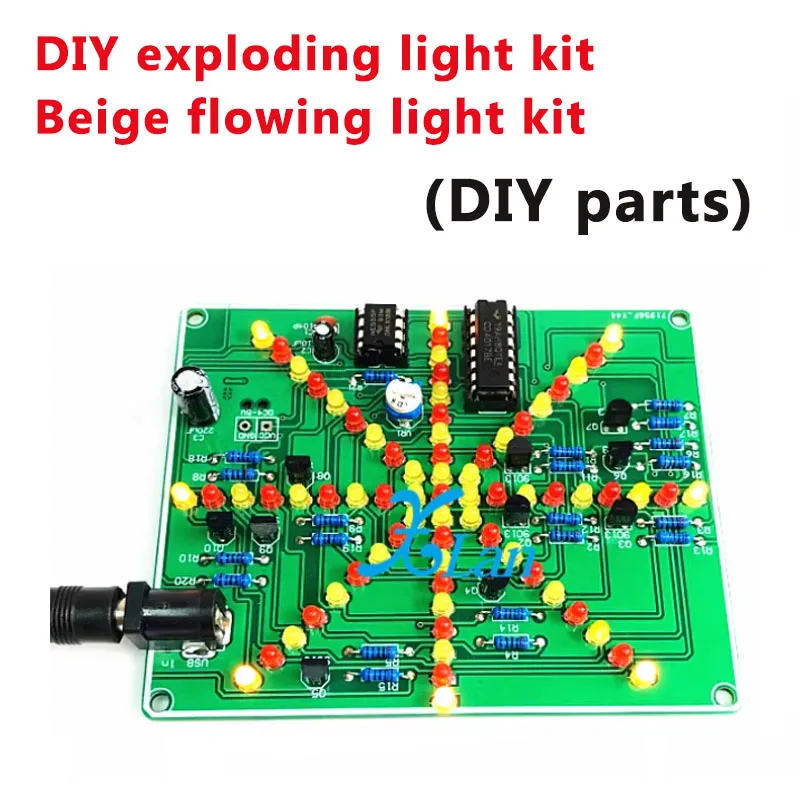

Modelo de producto:ZY-03-3
Fuente de alimentación: DC 5V (3 baterías pueden ser 5) Tamaño de la placa PCB: 5,4 cm * 5,6 cm
Descripción funcional: Kit experimental de luces de marcha de velocidad ajustable para productos de montaje y depuración electrónicos desarrollados, el diseño del circuito utiliza un oscilador de ensamblaje CD4060 ampliamente utilizado y a través de la salida CD4017 para controlar el parpadeo del diodo emisor de luz, a través de la resistencia ajustable para regular la velocidad de las luces de marcha, el manual de instrucciones del kit tiene una descripción detallada del principio.
3.

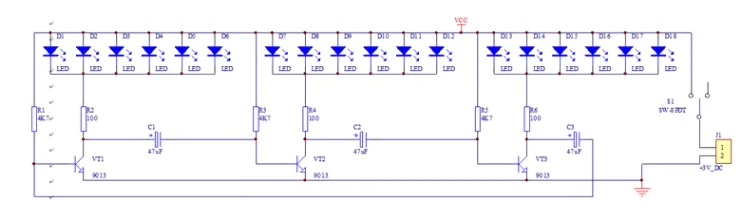

Modelo:ZY-8
Fuente de alimentación: DC3-5V
Tamaño de la placa PCB: 45 mm * 60 mm

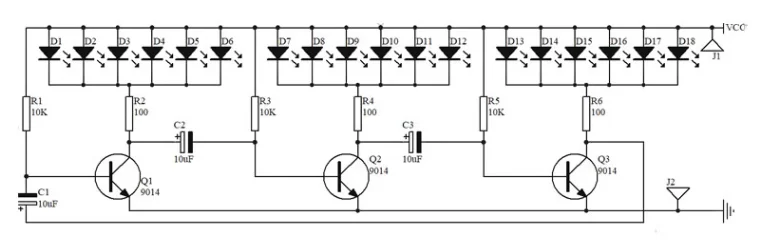

Función: Como se puede ver en el diagrama esquemático, 18 LED se dividen en 3 grupos, cuando se enciende la fuente de alimentación, estos LED están arrayados en forma de corazón, luz parpadeante que alterna constantemente, para lograr el efecto de la visualización del flujo.Este kit va acompañado de instrucciones en papel y análisis esquemático del circuito.
4.
Modelo:ZY-4-2
Fuente de alimentación: CC 5 V.
Tamaño de la placa PCB: 86*65mm
Descripción de la función.

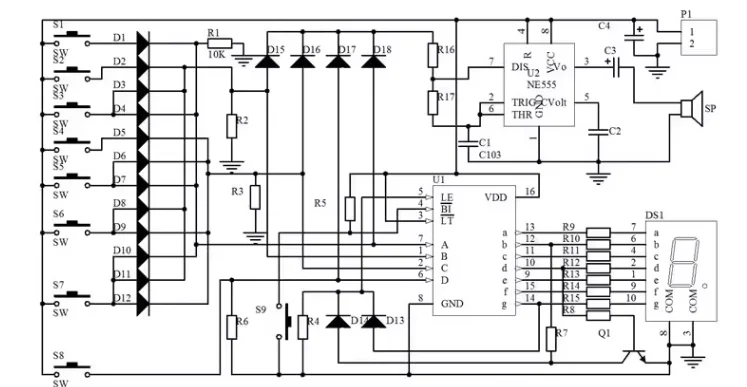

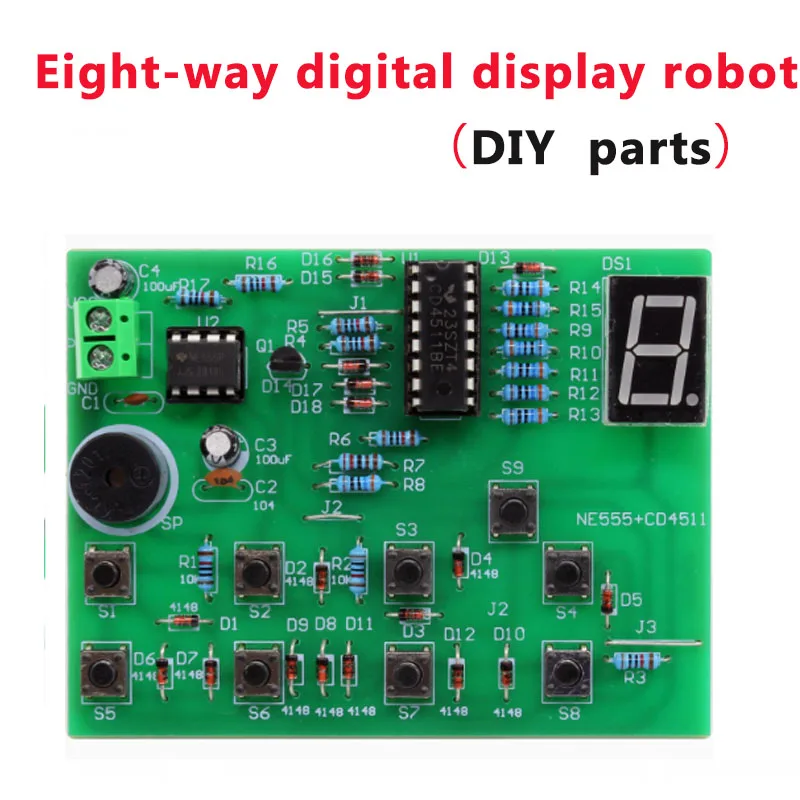

La máquina de contestar de ocho canales consta de una llave de contestar, un codificador prioritario, un circuito de visualización del decodificador, un circuito de pestillo, un circuito de reinicio y un circuito de sonido.El codificador prioritario se compone de componentes discretos; el circuito de visualización del decodificador muestra el número de robos.Según la situación de la respuesta, el contestador muestra la prioridad del número de bits del contestador y, al mismo tiempo, suena el timbre, es decir, la respuesta se realizó correctamente.Es un kit de capacitación integral para mejorar el análisis y las habilidades del circuito.

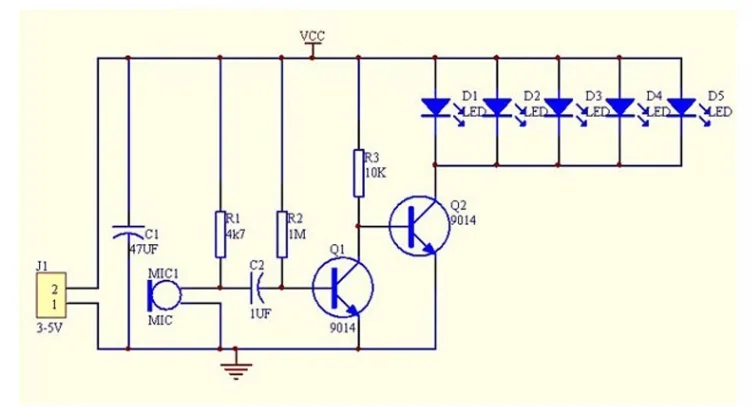

5. Modelo de producto: ZY-12
Fuente de alimentación de funcionamiento: CC 3 ~ 4,5 V
Tamaño de la placa PCB: 35 mm * 23 mm Descripción de la función.

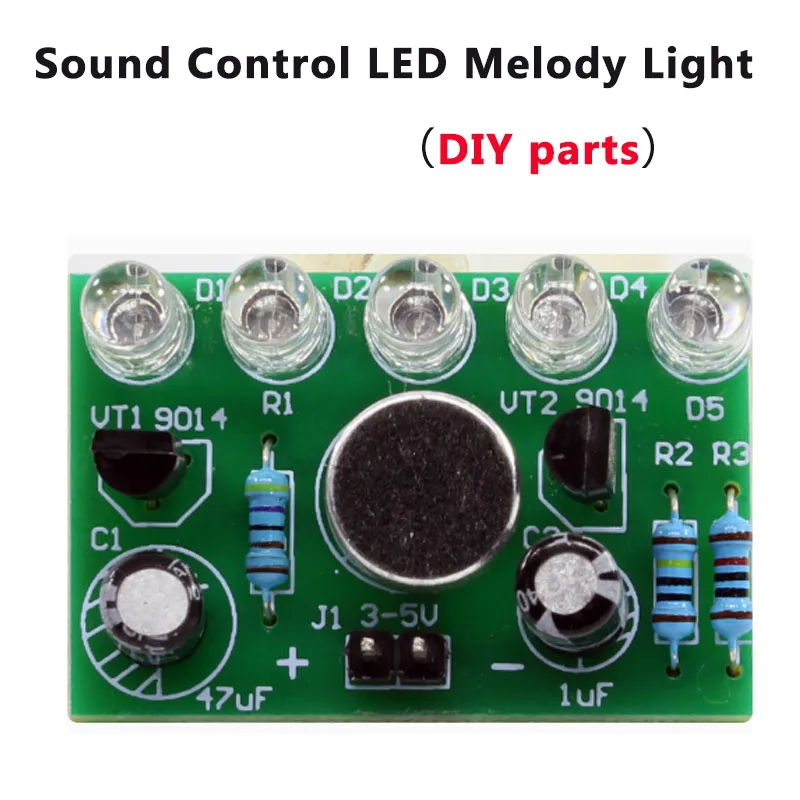

Este kit se realiza después del éxito de los 5 LED parpadearán con la música u otro ritmo sonoro, se puede colocar cerca del estéreo, ¡para que las luces para la música bailen!

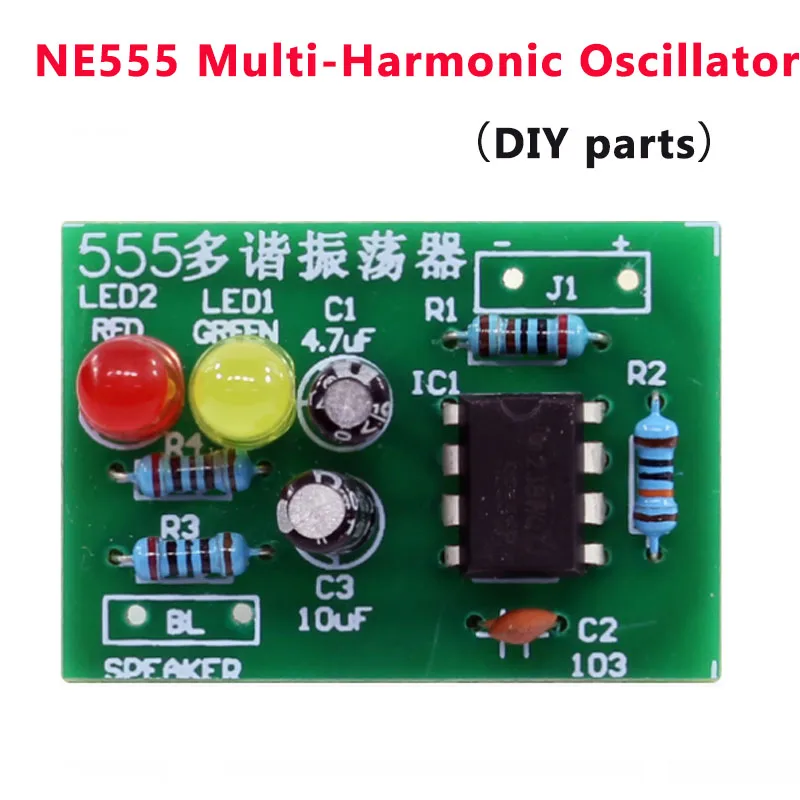

Modelo de producto:ZY-30
Potencia de funcionamiento: CC 4,5 V
Tamaño de la placa PCB: 34 mm * 24 mm Descripción de la función.

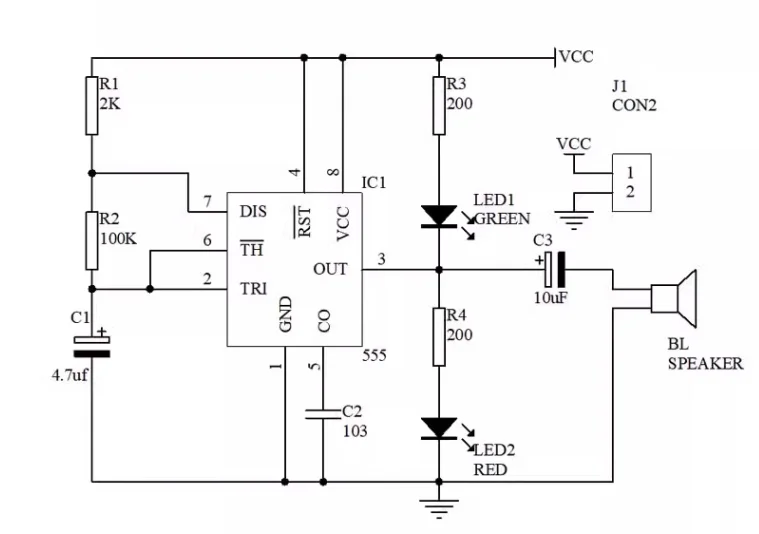

El componente principal de este circuito es el temporizador integrado 555, que funciona en el modo de funcionamiento no regulado, después de encender la fuente de alimentación, la salida del temporizador integrado 555 de 3 pies del nivel de cambios constantes de nivel alto y bajo, cuando los 3 pies para el nivel alto, el LED1 está apagado, el LED2 se enciende, mientras el condensador C3 está cargado, el altavoz envía un sonido Meh;Cuando los 3 pies para el nivel bajo, el LED1 está apagado, el LED2 se enciende, mientras que el condensador C3 está cargado, el altavoz envía un sonido cálido.sonido; cuando 3 pies para el nivel bajo, el LED1 se enciende, el LED2 se apaga, mientras que el condensador C3 se descarga a través del altavoz y emite un sonido "ta".Por lo tanto, el diodo emisor de luz se enciende alternativamente y el altavoz emitió un "sonido de batido".

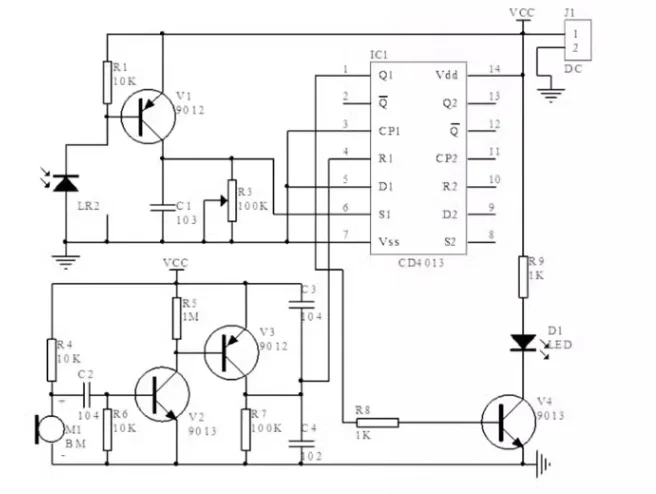

Modelo de producto:ZY-34
Fuente de alimentación: CC 3 ~ 5 V.
Tamaño de la placa PCB: 44*26mm
Descripción de la función.

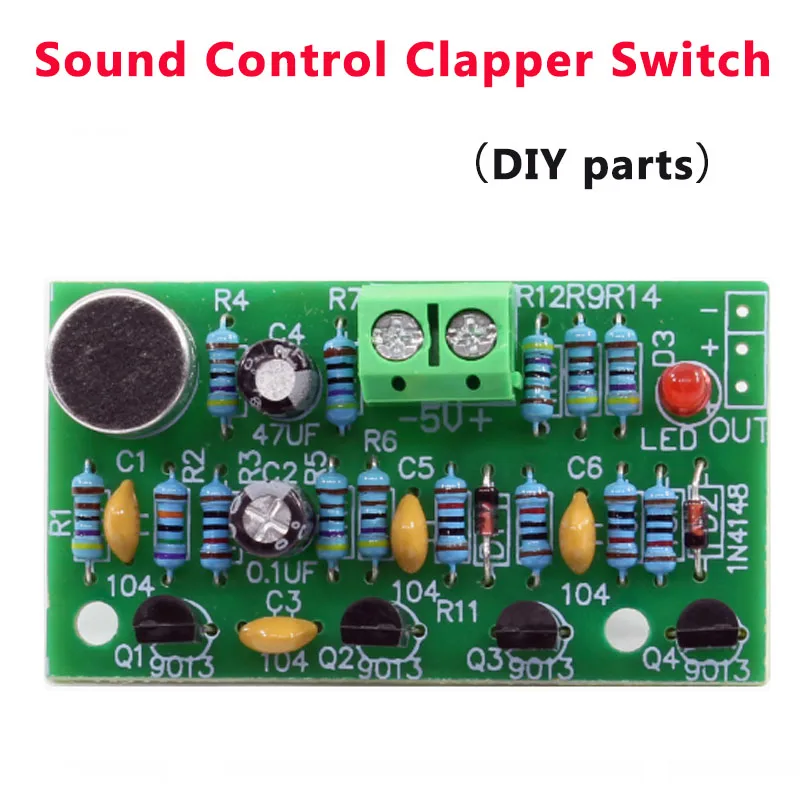

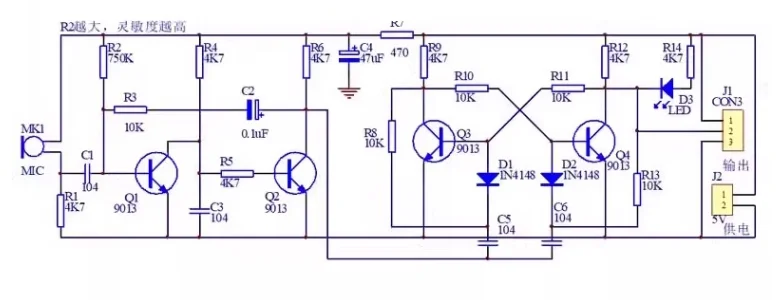

Aplauda la mano, la luz LED y luego dispara algo apagado, por lo que se puede controlar el ciclo, la alta sensibilidad, en aproximadamente 4 metros.
Modelo:ZY-48
Fuente de alimentación: DC5V
Tamaño de la placa PCB: 4,3 * 3,5 CM
Descripción de la función.

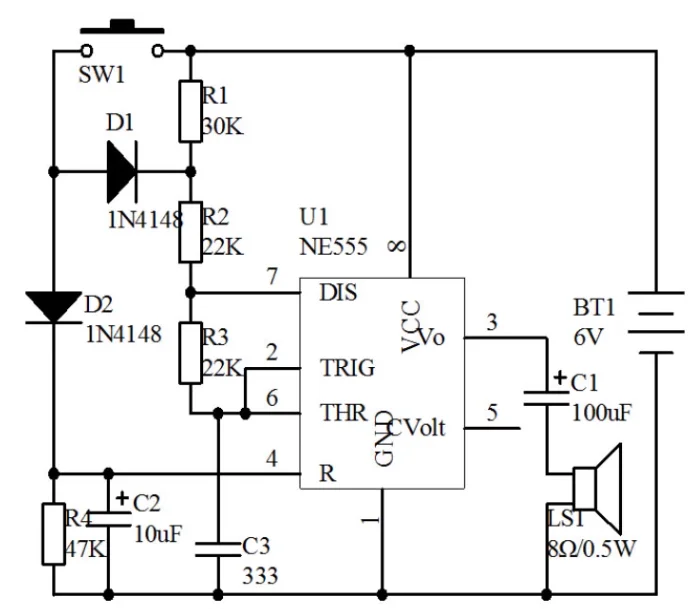

Este circuito es un oscilador poliarmónico compuesto por 555 circuitos integrados.Cuando presiona SW1, la fuente de alimentación a través de carga D2 a C2, cuando el voltaje del pie IC U1 4 (terminal de reinicio) es superior a 1 V, la oscilación del circuito y el altavoz emitiron un sonido de "ding".Suelte el botón SW1, el almacenamiento del condensador C2 de energía eléctrica a través de la descarga de la resistencia R4, pero el circuito integrado de 4 pies continúa manteniendo un nivel alto y manteniendo la oscilación, debido al acceso de la resistencia R1 al circuito del oscilador, la frecuencia de oscilación se vuelve más bajo, de modo que el altavoz emita un sonido de "tono".
Modelo de producto:ZY-52
Fuente de alimentación: CC 6 V.
Tamaño de la placa PCB: 75*35mm
Descripción de la función.

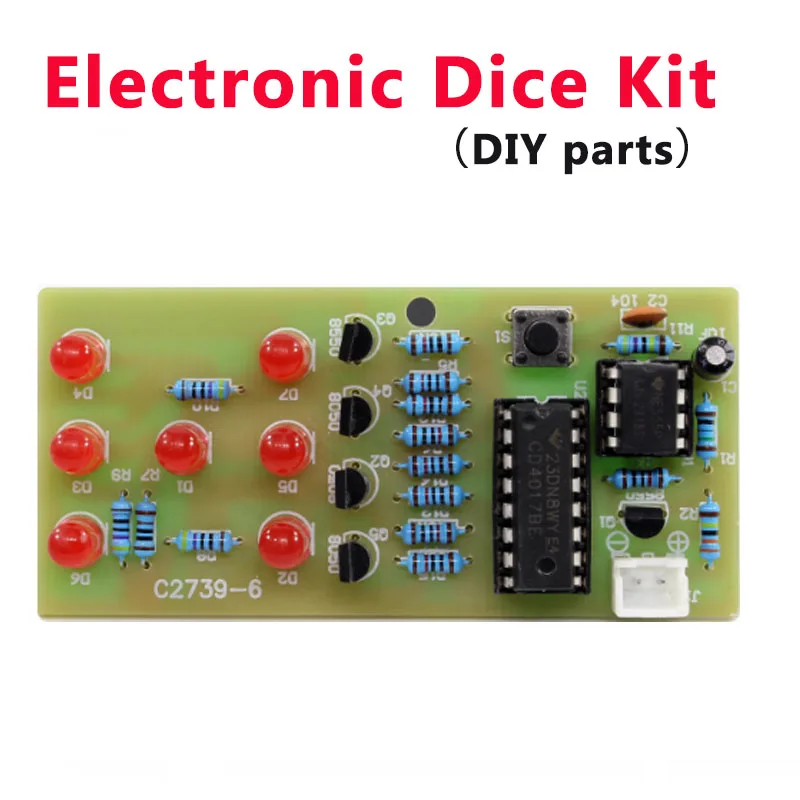

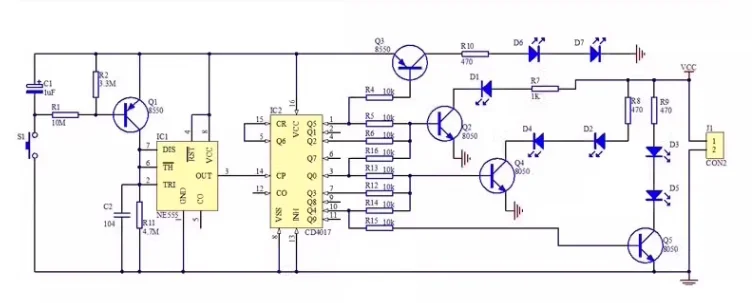

Cuando se enciende, 7 LED mostrarán un número aleatorio de puntos, el jugador presiona el interruptor S1, 7 LED se iluminarán, aproximadamente unos segundos después, 7 LED comenzaron a parpadear hasta que la última visualización de un número estable de puntos.Todo el proceso de "rollar dados" ha terminado.

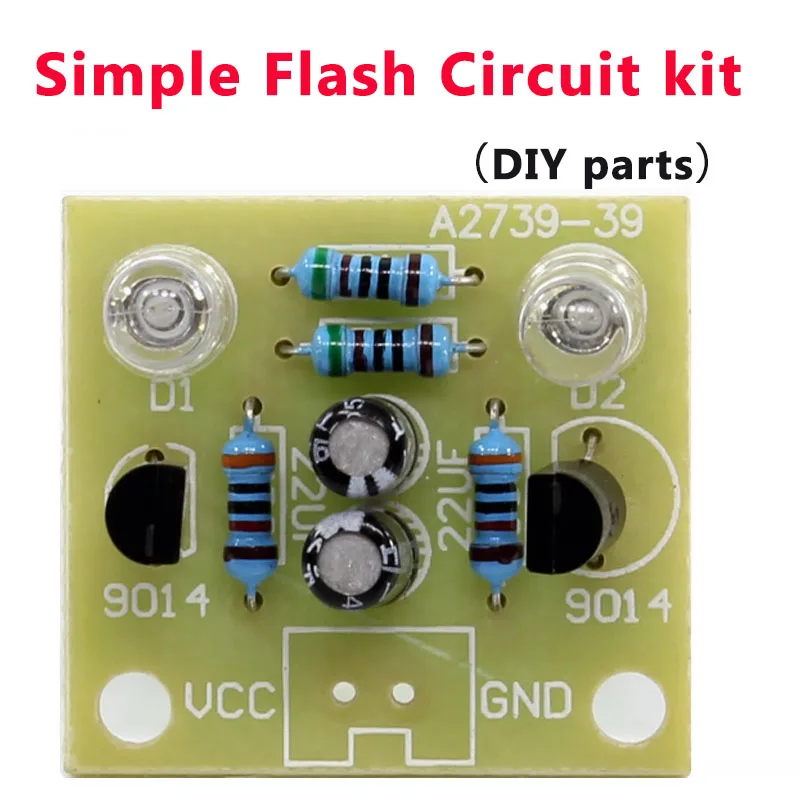

Modelo de producto:ZY-54
Fuente de alimentación: CC 3 ~ 5 V.
Tamaño de la placa PCB: 26 mm * 24 mm

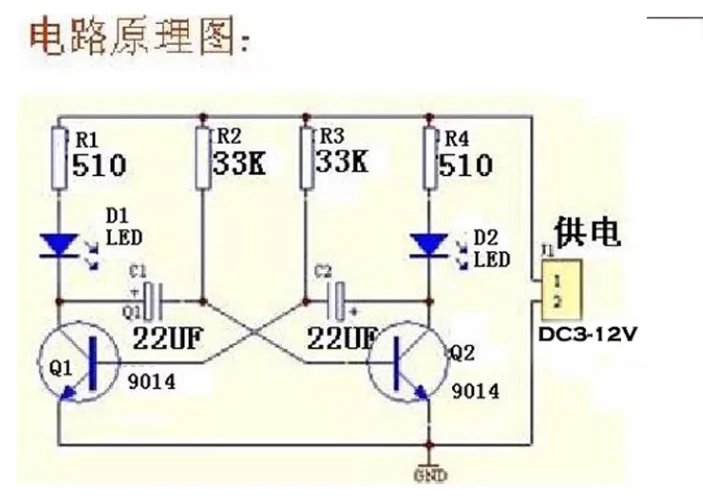

Función: Después de encender, los 2 LED blancos y azules parpadean alternativamente, si alargas el tiempo entre los parpadeos de luz, puede aumentar la capacidad de los 2 condensadores electrolíticos.Este kit va acompañado de un diagnóstico esquemático, en cada conjunto de instrucciones en papel de respaldo.

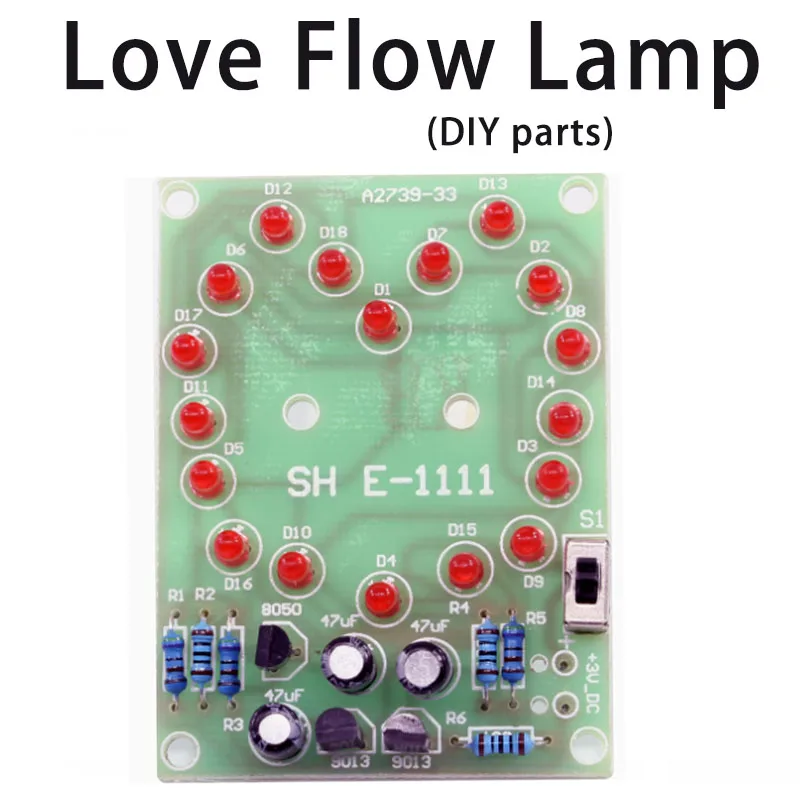

Fuente de alimentación: DC 3V (2 baterías) Tamaño de la placa PCB: 50 * 58 mm
Descripción de la función.

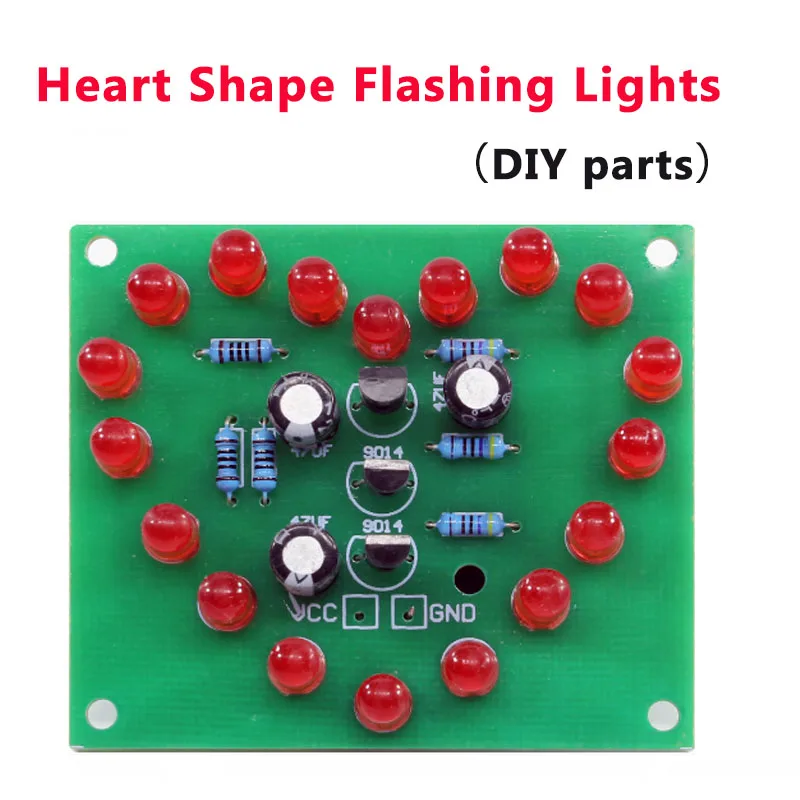

Este kit contiene 18 LED rojos, divididos en 3 alquileres, dispuestos para formar un patrón en forma de corazón y impulsado por el circuito de oscilación del transistor, de modo que el patrón rojo en forma de corazón gire constantemente en sentido de las agujas del reloj para brillar, especial

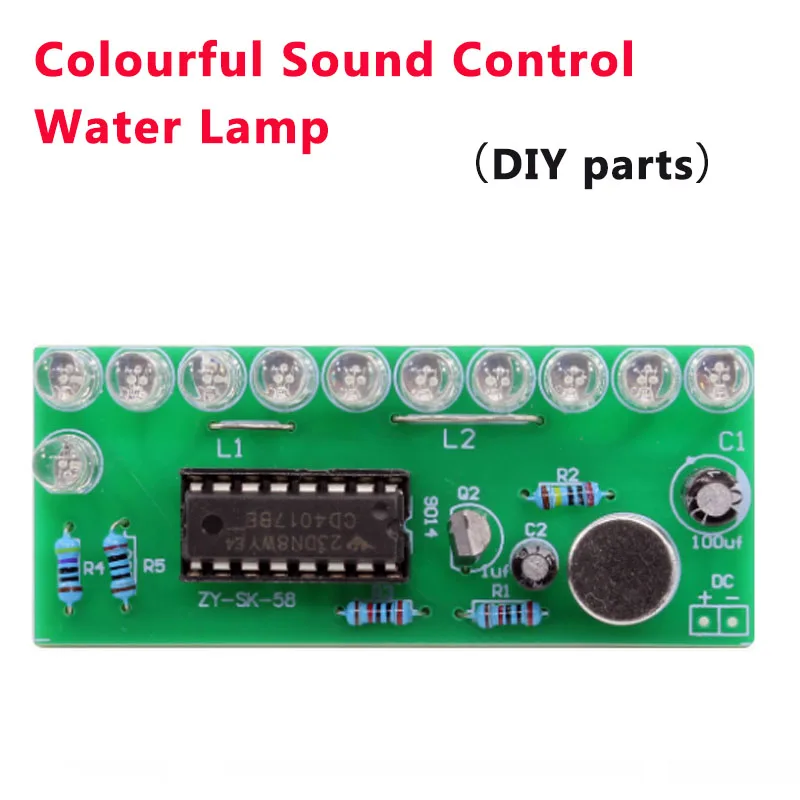

Modelo de producto:ZY-SK-58
Potencia de funcionamiento: CC 4 ~ 12 V
Tamaño de la placa PCB.
Descripción de la función.

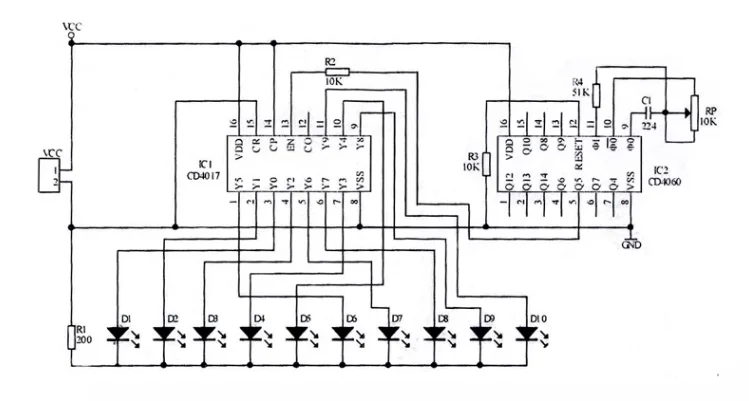

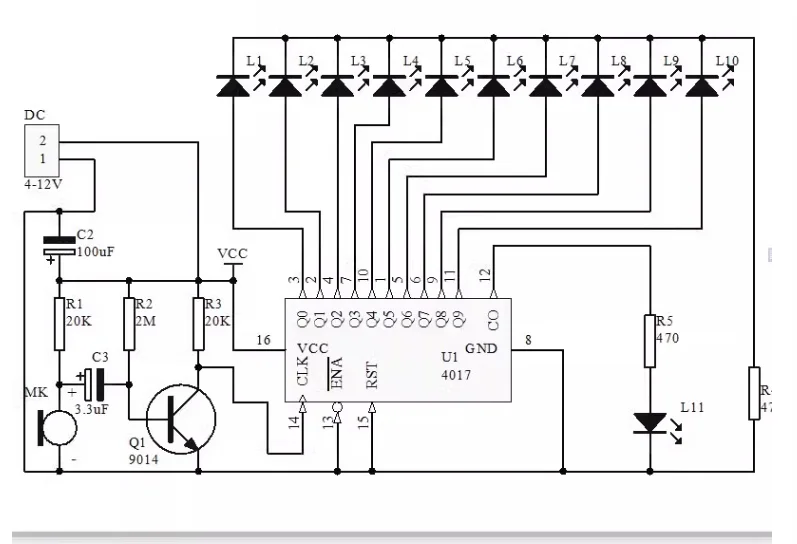

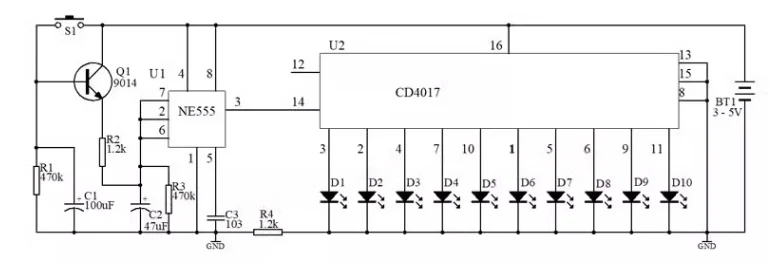

Este kit puede mostrar la función del CD4017 de manera muy intuitiva, es el kit de primera opción para contador de aprendizaje, divisor de frecuencia y controlador de luz de color.Al mismo tiempo el kit tiene un buen efecto, muy interesante y práctico, pero también el material preferido para que los principiantes comiencen.
Fuente de alimentación: CC 5 V.
Tamaño de la placa PCB: 43*34mm
Descripción de la función.
Simulación de velas electrónicas con iluminación "combinación, simulación de fuego que sopla viento", diseño de la forma original de la trama de la vida real.El circuito se puede utilizar para una fiesta de cumpleaños después de la modificación.

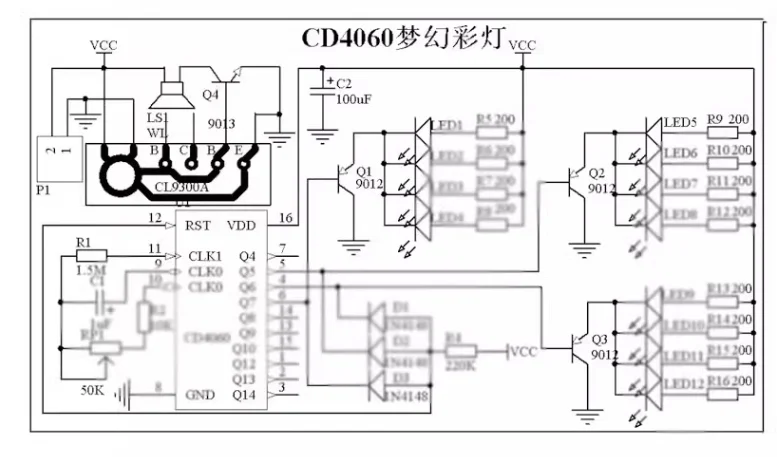

Modelo de producto:ZY-MHCD120
Fuente de alimentación: CC 3 ~ 5 V.
Tamaño de la placa PCB: 56*67mm
Descripción de la función.
Circuito con una variedad de hermosos efectos de luz y sonido, tres colores de la combinación aleatoria de LED de puntos coloridos, con un chip musical de feliz cumpleaños, flash al mismo tiempo que reproduce música de feliz cumpleaños, sonido de timbre, chip de música que se puede montar directamente en la placa de circuito, se puede regalar.
Fuente de alimentación: CC 9 V.
Tamaño de la placa PCB: 36*30mm
Descripción de la función.

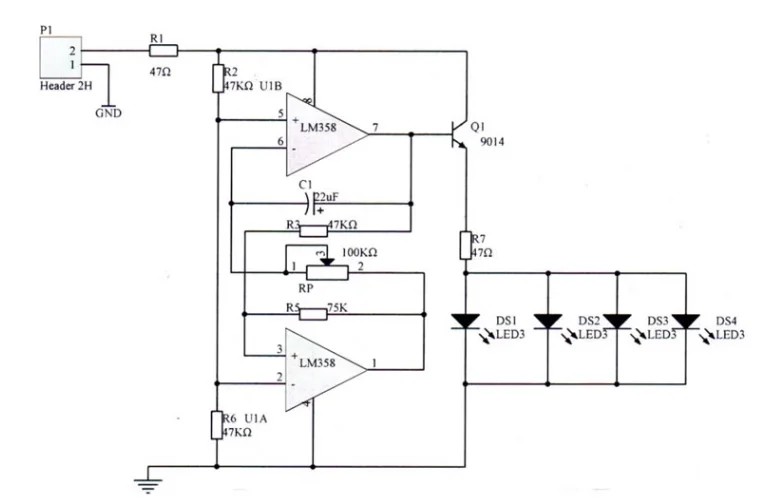

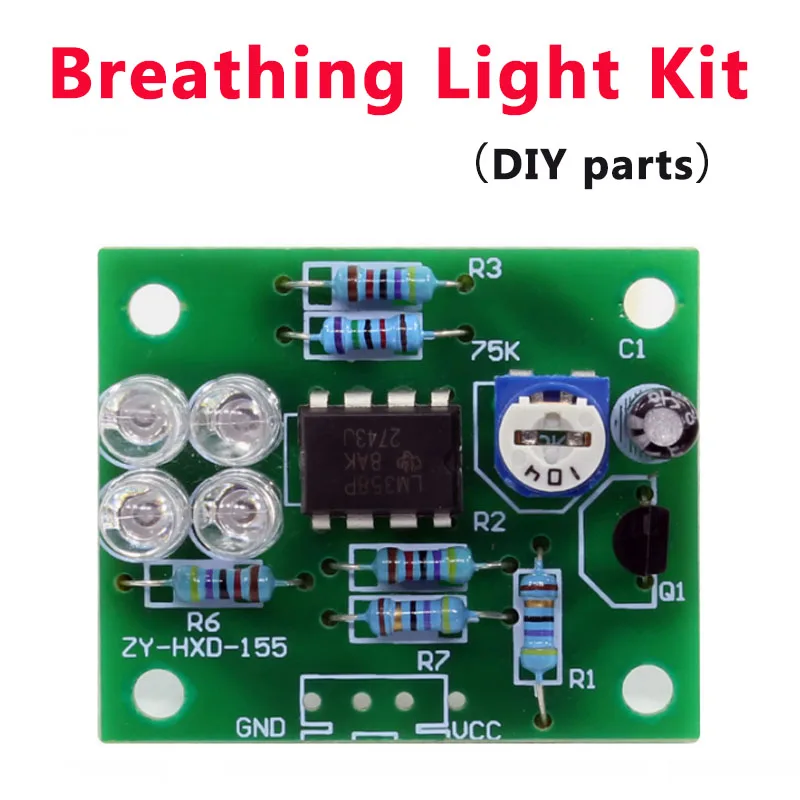

La luz respiratoria cambia gradualmente de brillante a oscuro y luego de oscuro a brillante, se siente como si la gente respira.Ampliamente utilizado en productos digitales, computadoras, audio, automóviles y otros campos, ofrece un buen efecto decorativo visual por la noche, extremadamente dinámico.
Detalles gráficos

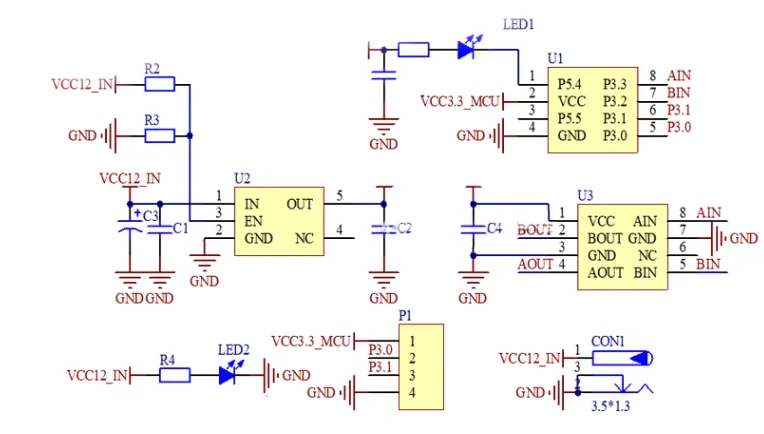

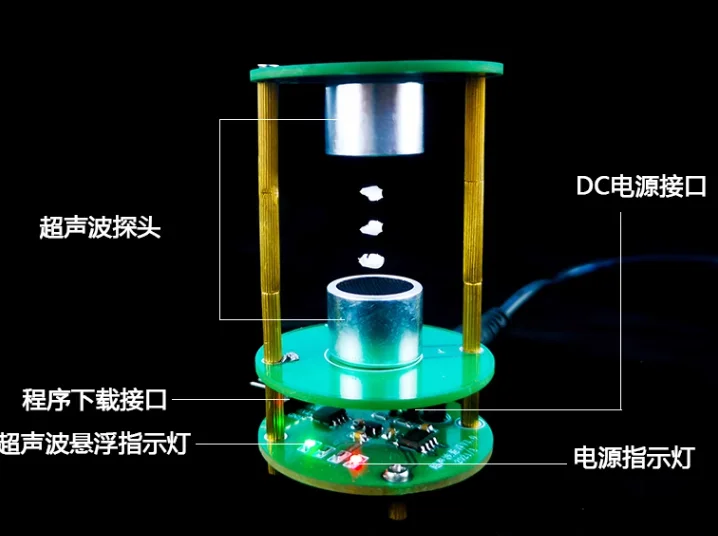

Este es un mini dispositivo pequeño de levitación ultrasónica para levitar bolas de espuma.El dispositivo consta de 1 microcontrolador, 1 chip controlador y 2 sondas ultrasónicas.Se utiliza principalmente para estudiantes o entusiastas de la electrónica de bricolaje para aprender sobre la levitación de ondas estacionarias ultrasónicas.No apoya el control de objetos levitados hacia arriba y hacia abajo.
Principio de funcionamiento: la levitación ultrasónica de ondas estacionarias es a través del transmisor ultrasónico y el reflector (u otro transmisor), hay una cierta distancia (llamada la distancia de la cavidad resonante), el transmisor y el reflector (u otra onda sonora) constantemente con la adición del final. formación de onda estacionaria, el nodo de onda estacionaria en el objeto mediante la fuerza acústica para superar el efecto de la gravedad y, en última instancia, lograr el efecto de levitación.
Nombre: kit de levitación ultrasónica
Voltaje de entrada: DC12V
Corriente de entrada: menos de 70 mA
LED (rojo): indicador de alimentación.
LED (verde): luz indicadora de levitación ultrasónica
Tiempo de levitación: puede ser una levitación prolongada, prueba de estabilidad de levitación 24 horas, la placa base está ligeramente caliente.
Dimensiones: largo 42 mm, ancho 42 mm, alto 62 mm, espacio entre sonda 22 mm, errores de medición manual Lista de envío: placas de circuito PCB, componentes, datos de soporte
I.Objetivos y tareas
1.Hacer un robocaller de cuatro jugadores según el diagrama esquemático.
2.Aprenda la aplicación de circuitos de puerta integrados y chanclas para mejorar la capacidad de aplicación integral.
3.De acuerdo con el diagrama esquemático dibujará la instalación del circuito y el diagrama de conexión.
4.Domine los métodos básicos de depuración y medición del circuito robocall.
En segundo lugar, los pasos de implementación
Dibujo de diagramas de cableado → componentes de inventario → prueba de componentes → inserción y soldadura → verificación antes del encendido → depuración y medición del encendido → grabación de datos
Registros de depuración
Verifique que los componentes estén instalados correctamente antes de poder encender la fuente de alimentación (la fuente de alimentación la proporciona una fuente de alimentación externa regulada con voltaje de +5 V) y realizar la depuración.
(1) Después de presionar el interruptor cero S0, todas las luces indicadoras se apagan.
(2) Seleccione cualquiera de los interruptores de S1 a S3 (por ejemplo,Se presiona S1) y se debe encender la lámpara indicadora correspondiente (VL1) y en este momento, presionar cualquier otro interruptor no es válido.
(3) Presione el interruptor de control S0, todas las luces indicadoras se apagarán.
(4) Repita los pasos (2) y (3) para verificar si cada luz indicadora está encendida a su vez.
Funcionamiento y depuración según la función del ladrón, si el circuito cumple con los requisitos, significa que no hay fallas en el circuito.Si algunas funciones no se pueden lograr, debemos intentar encontrar y eliminar la falla.
Este kit se puede utilizar para la tecnología electrónica básica y la enseñanza de habilidades prácticas, enseñanza de habilidades electrónicas, enseñanza de tecnología electrónica, enseñanza de circuitos digitales, entusiastas de la electrónica y uso de capacitación práctica para principiantes.
El kit contiene un conjunto completo de componentes, placas de circuito, dibujos de soporte, listas de componentes y otra información.(Nota: el kit no es un producto terminado, ¡los clientes deben soldar su propia instalación!)

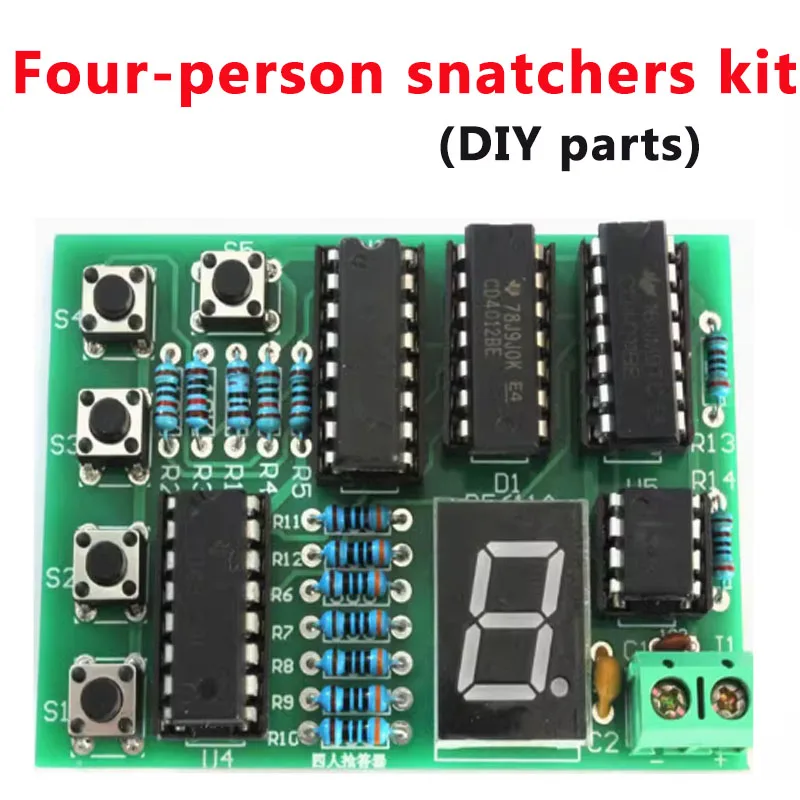

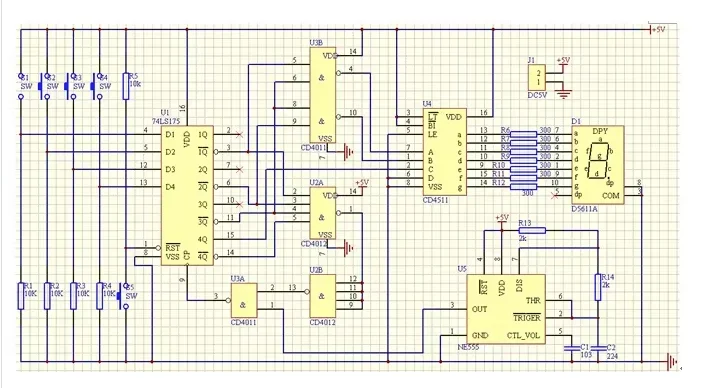

I.Descripción del kit
El robotocalizador de cuatro jugadores se compone principalmente de cuatro interruptores robocalizadores, un circuito de pestillo de robot, un circuito de codificación, una pantalla decodificador de siete segmentos y otros circuitos.La máquina de contestar para cuatro jugadores tiene la función de bloquear y mostrar datos, en circunstancias normales, los cuatro interruptores están en el estado normalmente abierto, después del inicio del cuestionario, el primer jugador que presiona el número del interruptor se bloquea inmediatamente y en Al mismo tiempo bloquear el circuito de entrada, prohibiendo que otros jugadores quizzen.Al mismo tiempo, el circuito de entrada está bloqueado, lo que prohíbe a otros jugadores responder.El número del jugador que presionó el interruptor primero se muestra en el tubo digital de siete segmentos.Hasta que el host presione el interruptor de cero para ingresar a la siguiente ronda de quizzing.
1.Parámetros de kit.
Voltaje de entrada: CA≤17 V CC ≤ 25 V Voltaje de salida: CC 1,25 V y tablero; 12 V continuamente ajustable Corriente de salida: 1 A Tamaño de la placa: (60 * 32 mm)

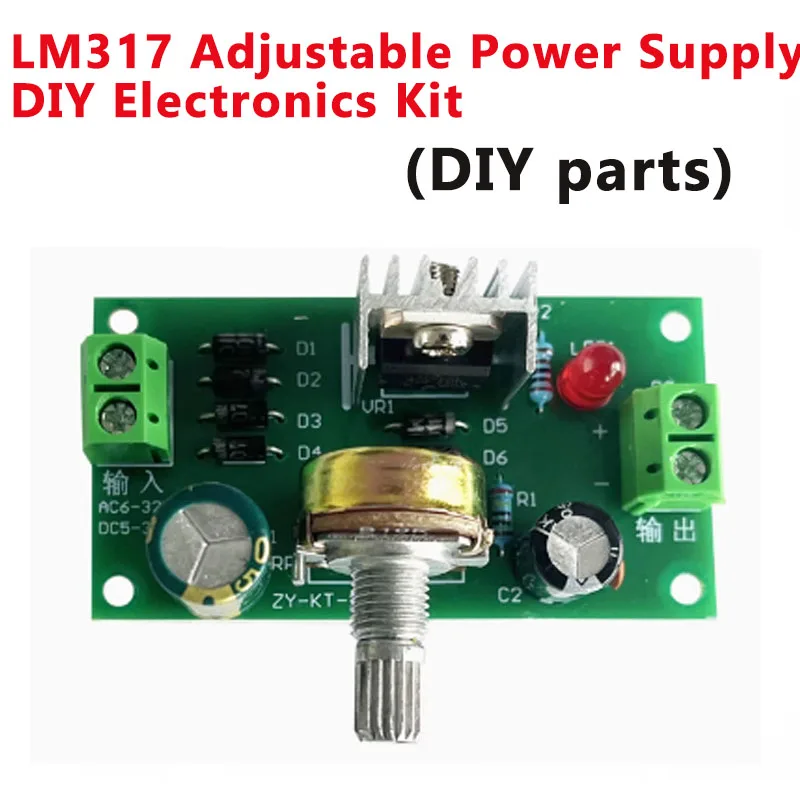

Modelo de producto:ZY-KT-154
2.Descripción de la función
El rango de voltaje de salida de LM317 es 1,25 V-37 V (el rango de voltaje de salida de este diseño de kit es 1,25 V-12 V) y la corriente de carga es de hasta 1,5 A.Es muy fácil de usar y solo se necesitan dos resistencias externas para configurar el voltaje de salida.Además, su linealidad y regulación de carga son mejores que las de los reguladores de voltaje fijo estándar, y el LM317 tiene circuitos de protección incorporados para protección contra sobrecarga, protección de zona de seguridad y otros circuitos de protección.Para garantizar el rendimiento de salida del regulador, R debe ser inferior a 240 ohmios.Cambiar el valor de resistencia RP puede ajustar el valor de voltaje del regulador. D5, D6 se utilizan para proteger el LM317. Fórmula de cálculo del voltaje de salida: Uo=(1 + RP / R) * 1,25, LED1 se usa como indicación de voltaje, cuanto mayor ¡Cuanto más alto sea el voltaje, más brillante será el LED!
Este producto no viene con batería.

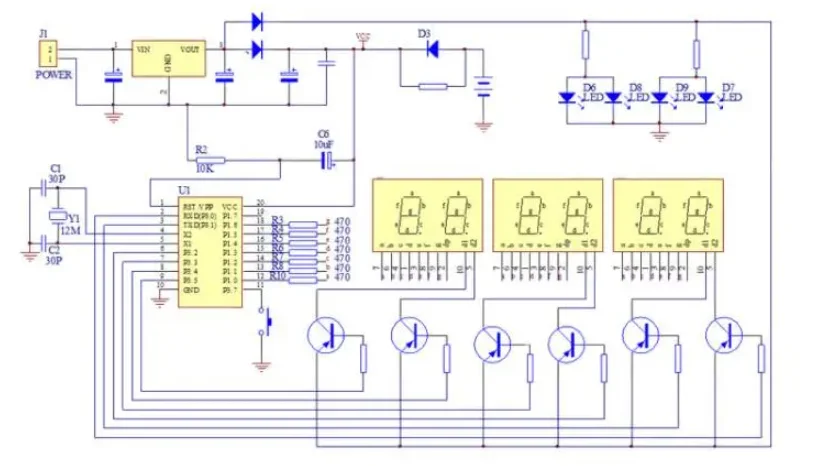

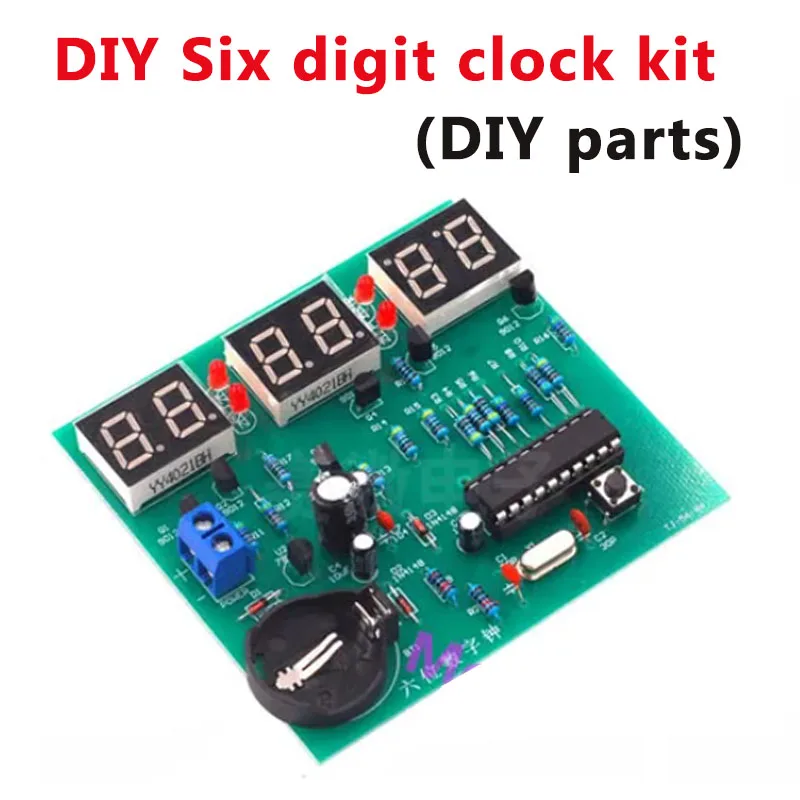

51 reloj digital controlado por microcontrolador, kit con diagrama de circuito, conjunto completo de componentes y placa de circuito
1.Parámetros de kit
Voltaje de alimentación: 6,8-12 V (fuente de alimentación CC) Tamaño de la placa: 76 * 82 mm
2.Descripción de la función
Reloj digital STC, chip de control con microcontrolador STC, tubo digital con tres dos tubos digitales LED de 0,36 pulgadas de tipo positivo común, pantalla de alta claridad, debido al modo de escaneo, por lo que cada t digital
Longitud del ADCDEFG cada pin usando el bus paralelo, cambiar la resistencia R1-R7 puede cambiar el brillo de la pantalla.El botón S1 se usa para calibrar la hora, presione y mantenga presionado durante más de 2 segundos para calibrar el estado de la hora y cambiar la marcha y salir, toque rápido para ajustar la resistencia del número de tiempo.El botón S1 se utiliza para calibrar la hora, presione y mantenga presionado durante 2 segundos para calibrar el estado de la hora y cambiar de marcha y salir.
Nota: Si el tubo digital no se muestra normalmente, desconecte la fuente de alimentación y vuelva a energizarla para restaurar la normalidad.
Propósito del experimento del kit.
1, el kit tiene una amplia gama de componentes electrónicos: resistencias, condensadores, bobinas inductivas, diodos, circuitos integrados, tomas de auriculares, botones y muchos otros componentes electrónicos, una amplia gama de componentes básicos.
2. Aprenda circuitos electrónicos.
3. Cultivar habilidades prácticas.
4. Utilice la PCB de resina epoxi que es especialmente adecuada para que los estudiantes la utilicen para soldar, en lugar de las placas de circuito a base de papel normalmente utilizadas.

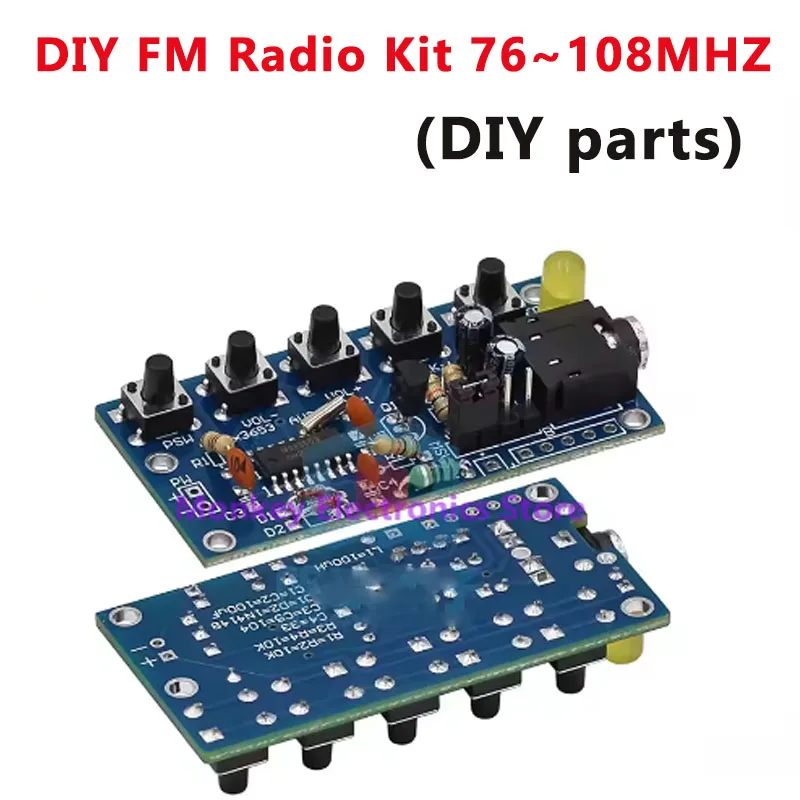

Rango de frecuencia: FM 76~108MHZ ¡Un rango más amplio que el 88~108MHZ común!
Ventajas para su uso en formación escolar: para aficionados a la electrónica o estudiantes en clases de electrónica, este kit de radio FM está especialmente optimizado para principiantes, especialmente para estudiantes o aficionados que utilizan herramientas de soldadura por primera vez, la disposición de los componentes se optimiza, este ¡el kit es fácil de instalar y la tasa de éxito es muy alta!Como se ha utilizado en muchas escuelas, sabemos qué tan bien funciona.Este kit no se trata solo de soldar y ensamblar, sino también de ajustar y enrollar las bobinas usted mismo, lo cual es más divertido que otros kits que se ensamblan simplemente.¡La ventaja de utilizar auriculares es que también tiene en cuenta los problemas de ruido de los estudiantes en el aula!
Descargar en enlace chino:https://pan.baidu.com/s/1NL6uqY1gb7qsis7JUbYCUQ Código de extracción: tqd9
Descarga en inglés: Enlace:https://pan.baidu.com/s/1hppmnpzmr8C-aZVCqME7sA Código de extracción: u573
(Notas:
1. El título del producto marcado como "kit de bricolaje" son todas piezas sueltas, debe soldarlas y ensamblarlas usted mismo
2. Los kits requieren las habilidades electrónicas y la capacidad práctica adecuadas. ¡Asegúrese de poder completar la producción!Los kits que proporcionamos son todos componentes de alta calidad y todo lo real, los componentes y las patas cortadas de PCB en el estaño no se pueden devolver, ¡no se aceptan debido a la instalación de solicitudes fallidas de devoluciones o malas críticas!(Los compradores a quienes les gustan las malas críticas, desvíen, ¡la tienda se reserva el derecho de elegir el comprador!)
Características y uso: La radio FM tiene las ventajas de programas ricos y buena calidad de sonido, y en todo el mundo abren sus propias estaciones de radio FM.El kit de radio selector de computadora de bolsillo FM utiliza un bloque integrado especial, paquete plano de doble fila de 16 pines y voltaje de funcionamiento de 1.8~3.6V, el circuito contiene radio FM desde la recepción de la antena para discriminar la señal de audio de salida de frecuencia de todas las funciones, pero también tiene un circuito de sintonización de búsqueda, un circuito de detección de señal, un circuito de silenciamiento y compresión de la polarización de frecuencia IF del circuito FLL del bucle de bloqueo de frecuencia.La frecuencia IF del circuito está diseñada para ser de 70 KHZ, el circuito periférico no utiliza un transformador IF, su selección IF se realiza mediante el filtro RC IF interno del circuito.La unidad utiliza botones sintonizados eléctricamente (SEEK+, SEEK-) como una radio sintonizadora digital, además de botones de control de volumen (VOL+,VOL-) y un botón de encendido/apagado (PW).Cuando el circuito esté encendido, presione el botón del interruptor de encendido, el circuito comienza a funcionar, presione SEEK+ para buscar estaciones de radio en el extremo alto del rango de frecuencia o presione SEEK- para buscar estaciones de radio en el extremo inferior de la frecuencia Rango, busque automáticamente señales de radio, la sintonización se detiene automáticamente, si luego presione el botón de búsqueda, el circuito continúa buscando estaciones de radio.El rango de frecuencia es de 76 ~ 108 MHZ, que puede recibir estaciones de FM generales y estaciones de radio de campus escolar.
Orden de soldadura: primero suelde componentes SMD, luego: 1. resistencias 2. inductores 3. condensadores 4. diodos 5. botones 6. tomas e interruptores de auriculares
Traducido conwww.DeepL.com/Translator (versión gratuita)
Parámetros del producto
Fuente de alimentación: DC3-12V
Tamaño de la placa de circuito: 13,5 CM de largo * 2,2 CM de ancho

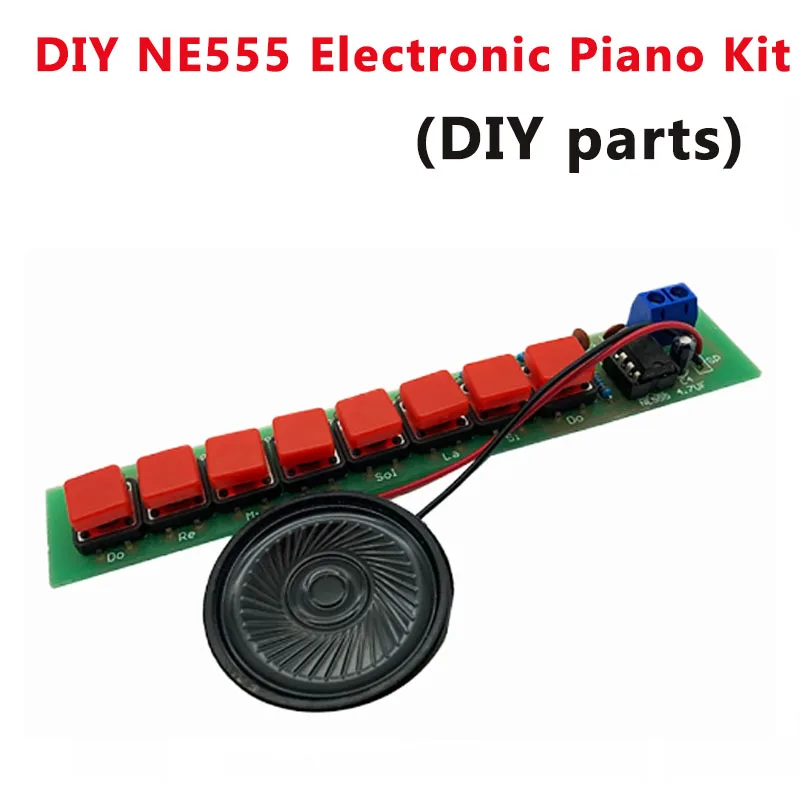

Descripción del producto:
La escala de este circuito puede producir diferentes sonidos y diferentes teclas corresponden a diferentes escalas.
El piano electrónico se toca presionando diferentes teclas con los dedos, produciendo así diferentes escalas.

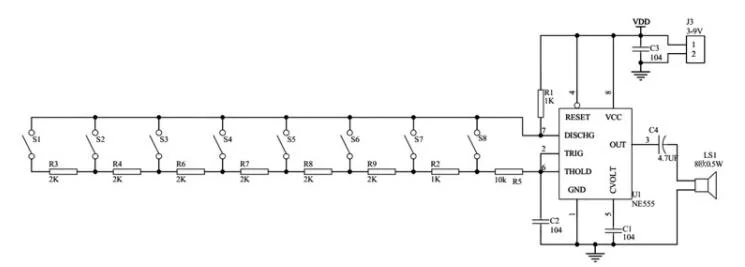

El circuito IC555 está conectado como oscilador y la frecuencia de oscilación está determinada por la resistencia del circuito (R1-R10).
La frecuencia de oscilación está determinada por la resistencia del circuito (R1-R10), de modo que las diferentes teclas produzcan sonidos diferentes.
Instrucciones de compra:
El título del producto marcado como "kit de bricolaje" son piezas sueltas, es necesario soldar y ensamblar, para facilitar la visualización, la imagen principal del producto es la imagen física de la soldadura terminada, la segunda imagen son todas las piezas que recibe, asegúrese de prestar atención a la distinción;;

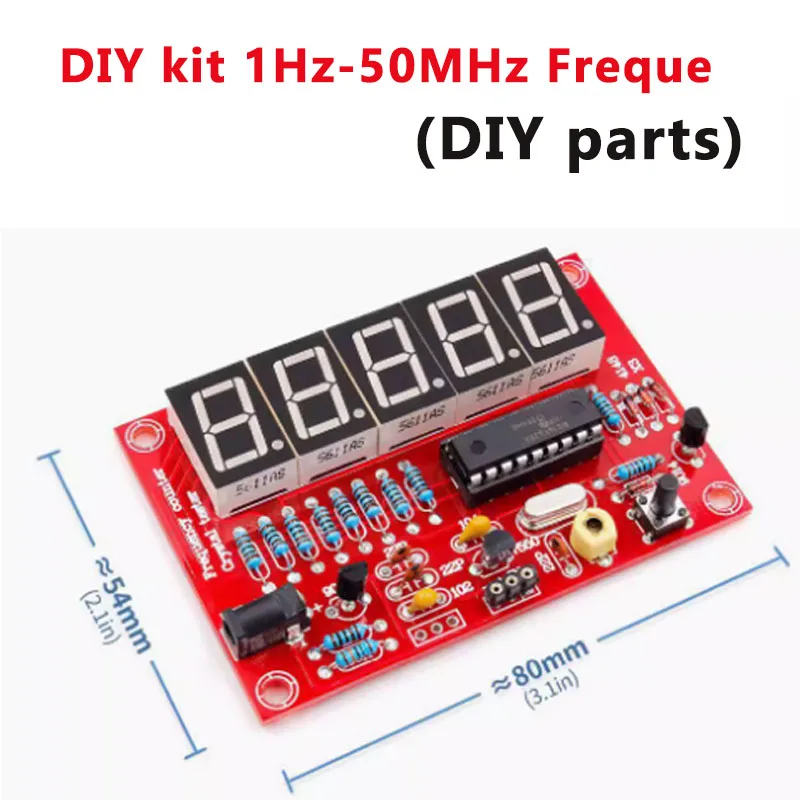

Este es un medidor de frecuencia basado en microcontrolador PIC con medición de cristal y configuraciones de frecuencia más y menos programables, pantalla de tubo digital de cinco dígitos, conveniente e intuitivo, todo que utiliza componentes de enchufe recto, circuito simple, fácil de hacer.
Características del circuito:
Puede medir frecuencias en el rango de 1 Hz - 50 MHz (1 Hz - 50 MHz);
Puede medir la frecuencia de oscilación de los osciladores de cristal más utilizados;
Resolución de precisión de cinco bits (por ejemplo,0,0050 kHz, 4,5765 MHz, 11.059 MHz);
Conversión automática de rango sin conmutación humana;
Configuraciones de frecuencia más y menos programables para medir dispositivos como transceptores de radio;
Modo de ahorro de energía seleccionable, que apaga automáticamente la pantalla si no hay un cambio significativo en la frecuencia dentro de 15 segundos;
Se puede alimentar mediante la interfaz universal USB de 5 V, o mediante una fuente de alimentación CC externa o una batería de 9 V.
Bajo recuento de componentes, todos los componentes enchufables directos, fáciles de instalar y depurar.
Tamaño de PCB: 80*53mm
Peso de un solo juego: 0,034 kg
Medida de cristal (cristal de 4M, 16M):
Medida de cristal (cristales de 20M, 11,0592M):
32.No se puede medir el cristal de 768 KHZ, las condiciones se limitan a la prueba solo se puede medir el cristal de 4-20 MHZ, también se puede medir 48 MHZ, pero debido a que este cristal se usa 3 veces el armónico, la medición del cristal de 48 MHZ mostrará la frecuencia fundamental de 16 MHZ, como sigue.
La siguiente figura muestra la entrada de 1HZ y 10KHZ:
Después de soldar, use una fuente de señal estándar para ingresar la señal y ajuste el condensador ajustable amarillo para que el valor de visualización sea igual a la frecuencia de la señal.Puede utilizar nuestro generador de señal para ajustar, si no hay señal estándar, también puede utilizar un cristal de mejor precisión para calibrar directamente.
La fuente de alimentación se puede utilizar con un cable de alimentación USB a 3,5 mm o con una entrada directa de 5-9 V CC en las almohadillas - y +.
Voltaje de alimentación: DC4.5-6W
Enchufe de alimentación: enchufe hembra DC005
Tamaño de la placa de 100*80MM.
Las resistencias no necesitan distinguir entre positivo y negativo, sino distinguir el tamaño del valor de resistencia.
2.Luces LED, piernas largas positivas, piernas cortas negativas, una referencia a la imagen física para su disposición.
3. transistores de acuerdo con la serigrafía en el tablero insertado;
Condensadores electrolíticos, positivos largos, negativos cortos.
La dirección de la muesca del chip debe corresponder a la placa en la dirección de la muesca de la serigrafía.
La fuente de alimentación preste atención a los polos positivo y negativo y al voltaje dentro del rango requerido.
