2P2Kit de placa de radio de lámpara única de tubo electrónico,
Necesita bobina de varilla magnética¡Robinado automático!Con alambre recubierto de gasa y alambre esmaltado.
Adaptación2P3Casing。¡Sin carcasa! La carcasa debe fotografiarse por separado。tambiénSin bateríaybocina (Imuovilidad de banda)。
Consejos importantes:Es decir, si la máquina de un solo tubo no está conectada a la antena o al altavoz amplificador de potencia pequeño,¡El sonido es demasiado bajo! ¡Dificultamente oído!
Un pequeño amplificador de potencia utiliza un teléfono móvil.Con línea de entradaLos altavoces Bluetooth o los altavoces de computadora pequeños están bien,¡La primera puesta en servicio estará conectada!
Y solo puede recibir datos locales de la estación 1-2Geqiang,Entonces este kitSólo paraaficionadoJuego de bricolaje，
Una vez finalizadoNolograr¡Efecto de escucha portátil!darAuriculares MP3 y 3,5 vueltas 6,5 plazas。
Introducción del kit:
Potenciómetro con interruptor y regulación de regeneración。
Batería CC14500Batería de litio3.7Fu He 9Volts fuente de alimentación,Voltaje de pantalla 9V 。Corriente de pantalla inferior a 0,5 mA.
filamentoFuente de alimentación de 2,4 voltios:7Pie derecho,1Pie negativo,5Pies vacío。Corriente de filamento 30mA.
Lámpara de asiento bajoLED rojo brillanteFuente de alimentación de 2,4 V, resistencia limitadora de corriente 150 Oh.Corriente LEDeléctrica 16mA。
Disponible después de la conversión de impedancia del transformador.Baja resistencia8--32OhEscucha de auriculares。
Se puede utilizar un transformador no conectadoAlta resistencia2000-4000OhEscucha de auriculares。

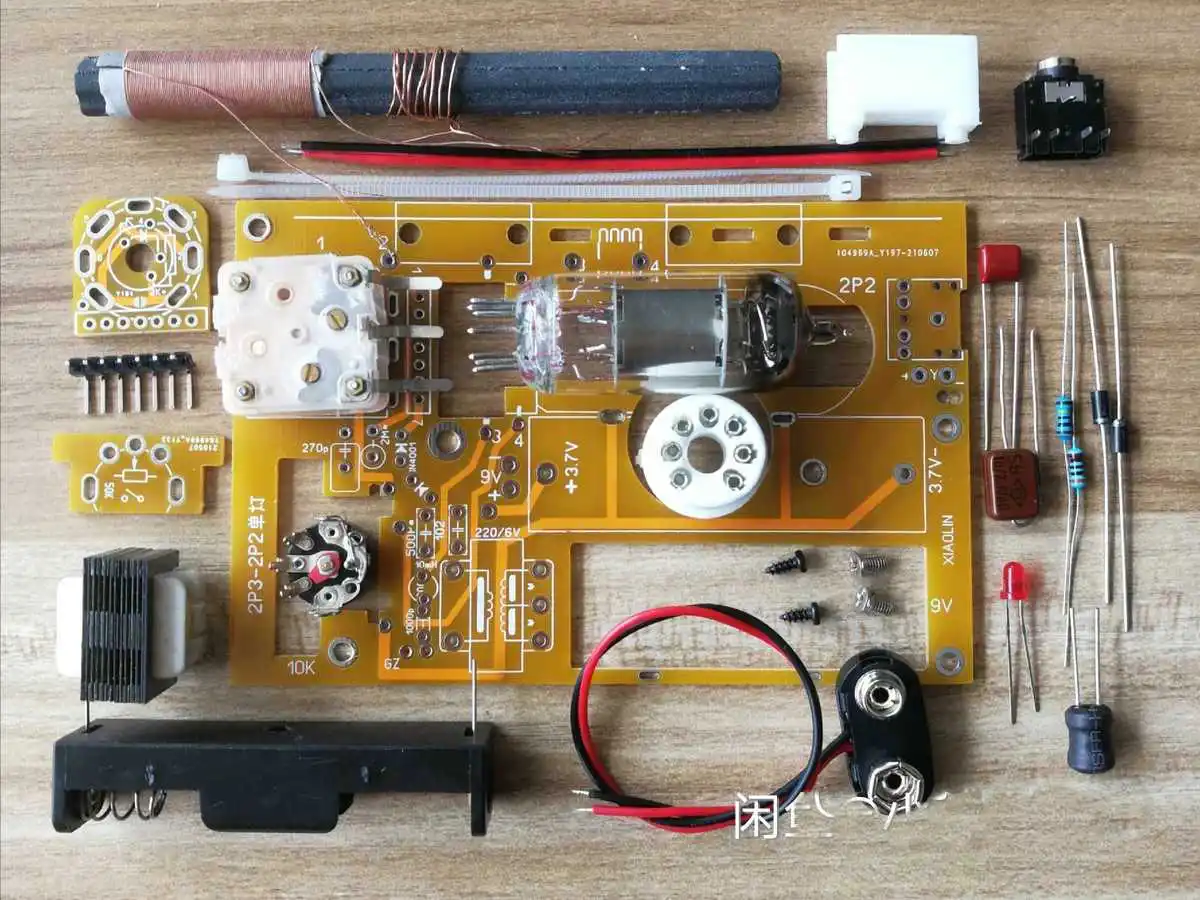

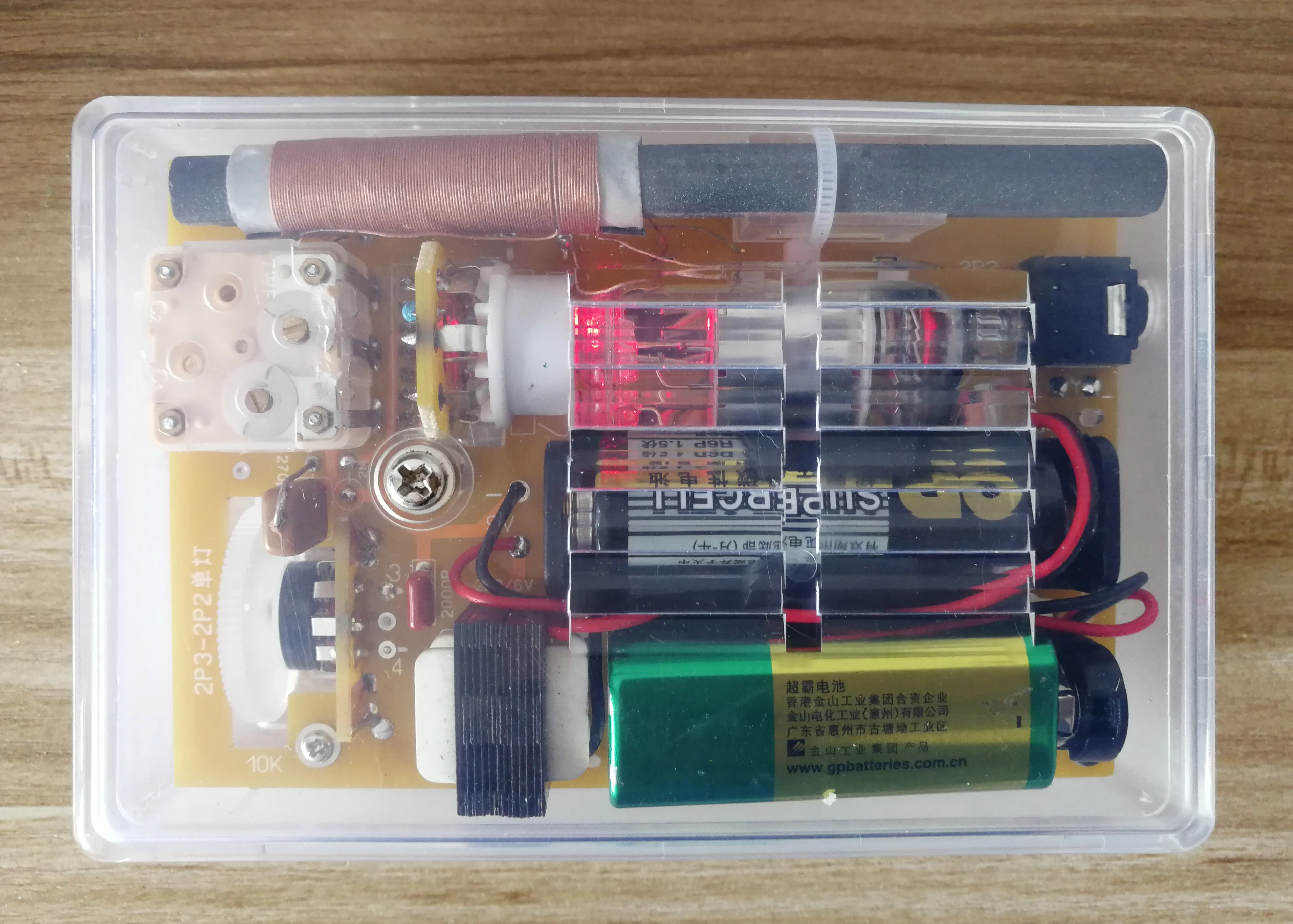

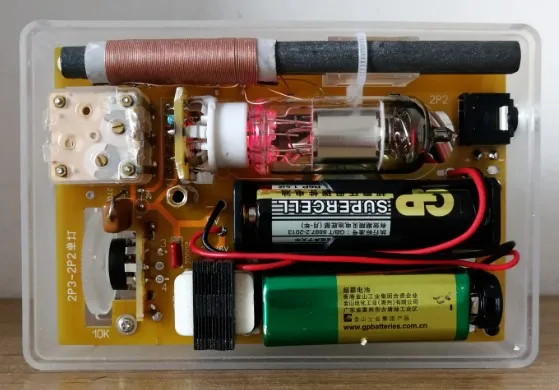

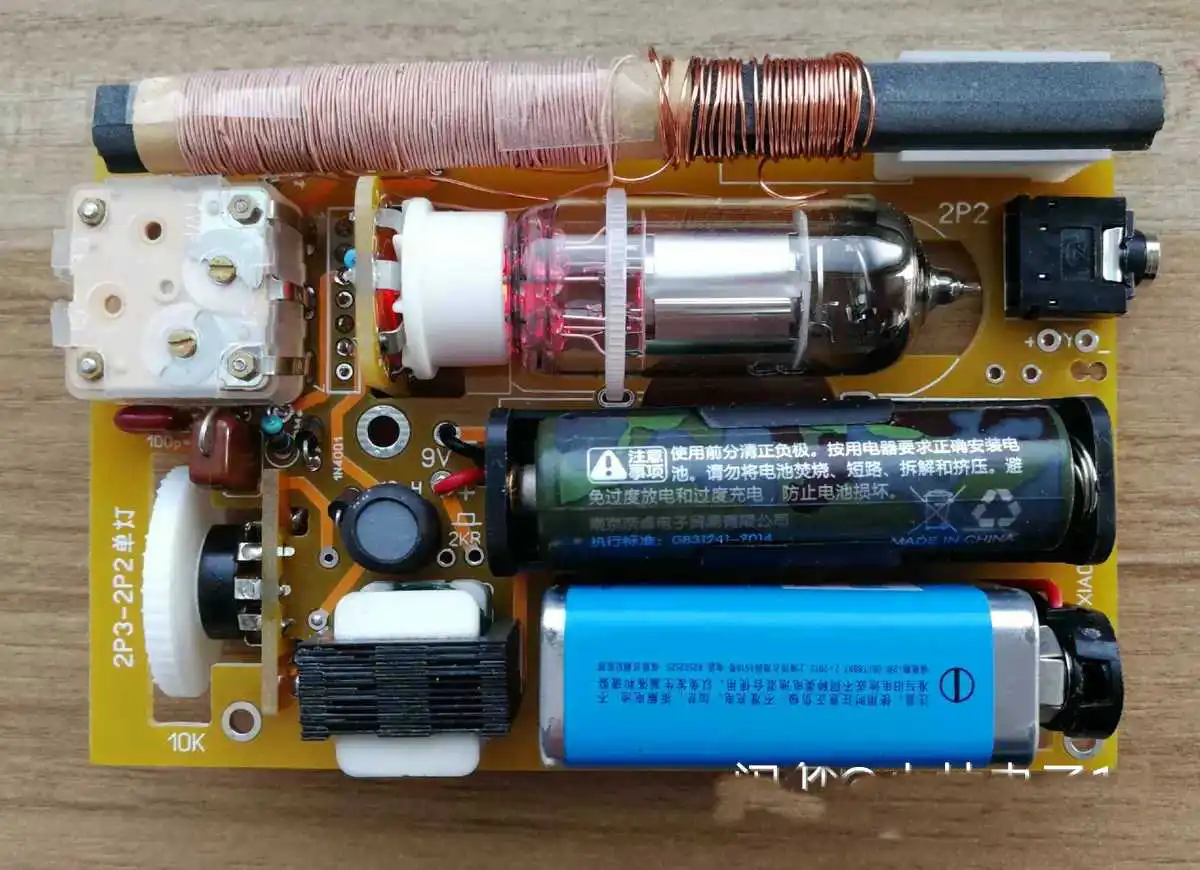

Consulte el dibujo del producto terminado:

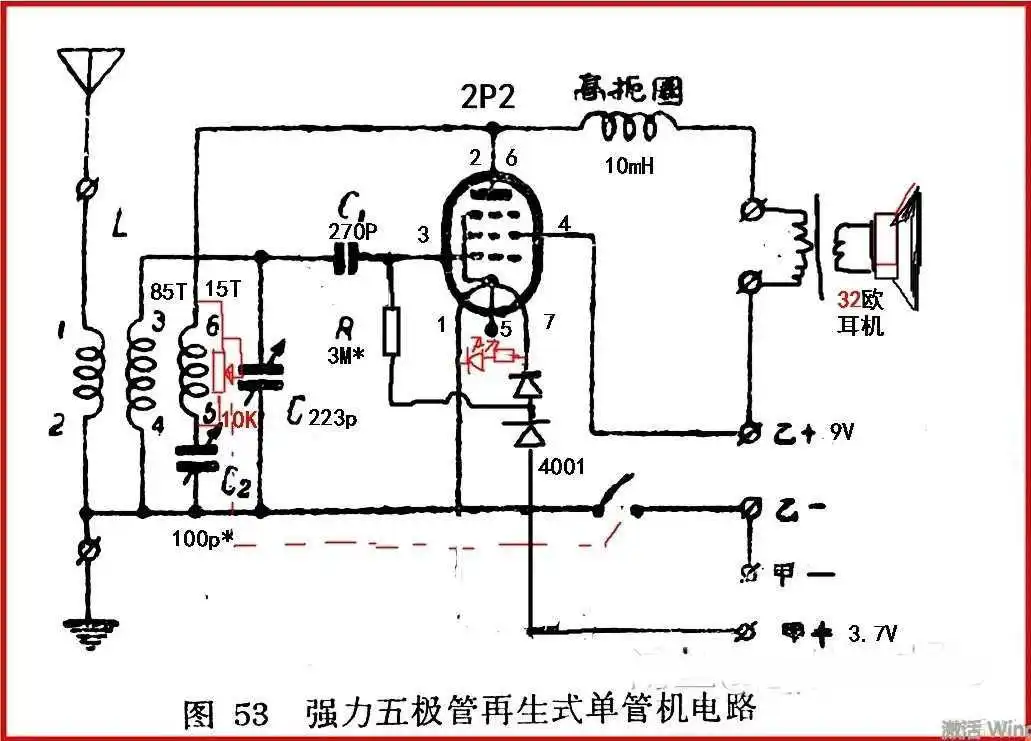

Diagrama de circuito de soporte:
El kit se muestra en la figura,La bobina debe enrollarse sola.Primario3--4Línea de bolsas de arena alrededor de 85 círculos
regenerar5--6Cable esmaltado aproximadamente 25-35círculo。(Si la bobina de la antena está enrollada, también se utilizará alambre esmaltado)
¡Sin carcasa Batería y bocina!Máquina de un solo tuboCon bocina inmovible。2P3La carcasa vacía es más cara, ¡necesita comprarla por separado!
Primera soldadura7Toma de pie,Asegúrese de que la superficie inferior del asiento del tubo esté cerca y al ras con la placa pequeña.Corte la pata de soldadura que sobresale después de soldar.

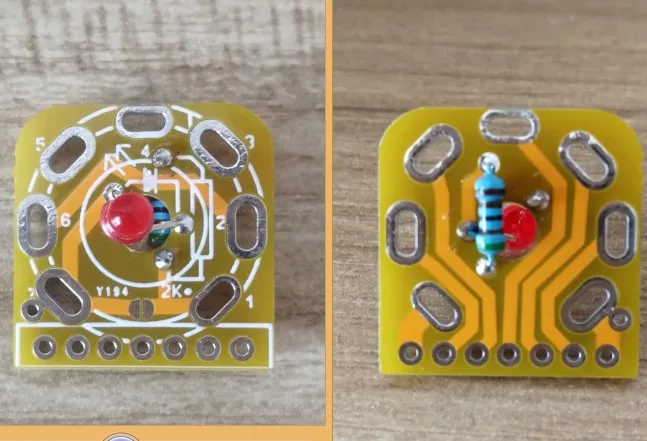

Resoldadura LED, al soldarPresta atención a la altura,La superficie superior debe estar al ras de la parte superior del asiento del tubo para tener un mejor efecto decorativo luminoso.
Resistencia limitadora de corriente de soldadura final, corte corto el cable, en este puntoAlmohadilla para superficie de resistencia de soldadura。

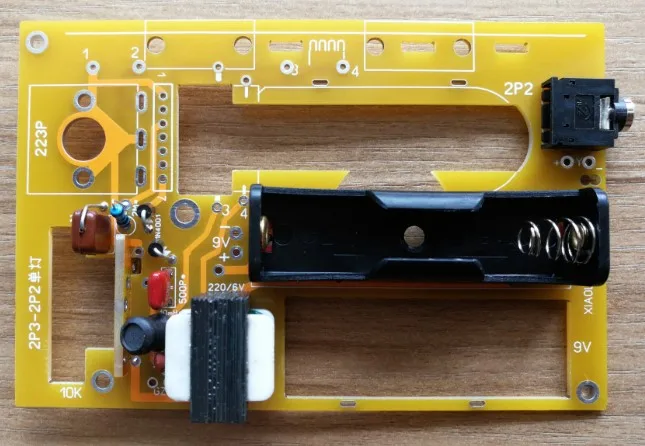

Primero, suelde la placa del potenciómetro verticalmente con la placa principal, potenciómetro de soldadura.
El condensador variable se soldará y ajustará después de la pequeña placa de la base del tubo electrónico, durante la soldadura.
Primero insértelo en el asiento superior de la placa pequeña soldada,
En la soldadura 7 aguja de fila.
El tablero pequeño del interruptor del potenciómetro y el tablero grande son 5 juntas de soldadura grandes,medio3El primer punto es el potenciómetro, arriba y abajo2El primer punto es el interruptor。
Almohadilla semicírculo en la parte posterior de la placa, se utiliza selección de cortocircuito y sin cortocircuito para seleccionar acceso y sin acceso,
1. La antena se puede conectar a una sola antena y enrollar en un modo de conexión a tierra de varilla magnética de 10 bobinas.
2.Kit con condensador variable223PNecesita cortocircuitar la almohadilla inferior variable para el pie, hacer que los dos grupos sean paralelos.
3. Soldadura solo con transformador 4 individual, una línea 2 pads, la soldadura es intermedia 8Oh El borde de soldadura está conectado 32Oh 。
Utilice un transformador de auriculares de alta impedancia 5 Ninguna almohadilla está en cortocircuito, conecte directamente la junta de soldadura de alta resistencia y la base de los auriculares con un cable,
4.Soporte para auriculares, si está conectado 2core3.5turn6.5Enchufe de conversión de alta resistencia,
Es necesario cortar la junta de soldadura del canal de sonido inferior para evitar cortocircuitos en la señal de sonido.
Introducción al depuración escrita por la profesora Tanyou:
La lámpara única 2P2 generalmente necesita un buen entorno de recepción y un buen dispositivo de línea de cielo y tierra.
Esta radio regenerativa generalmente recibe llamadas de aves y luego ajuste la perilla de retroalimentación para reducir la cantidad de retroalimentación.
El grito salió y la radio salió.En este momento, ajustar la perilla de selección de la estación hará que la frecuencia sea más correcta,
La recepción será más fuerte, pero provocará una fuerte retroalimentación de señal y un aullido de puntos críticos, luego apague la perilla de retroalimentación.
Las perillas de selección y retroalimentación de la estación se ajustan cuidadosamente varias veces. El sonido es más fuerte cuando se ajusta al mejor.
Si la radio todavía va acompañada de aullidos, esa es demasiada respuesta,
Es inútil ajustar la respuesta mínima, por lo que debemos reducir la prueba de la bobina de retroalimentación.
Si la recepción no tiene ruido de fondo, debe ajustar la perilla de retroalimentación para escuchar un ruido inferior y luego ajustar la perilla de la radio para seleccionar la estación.
Esta es una característica de reproducir radio regenerativa.Resistencia variable, buena respuesta de ajuste.La desventaja es un mal contacto después del desgaste.
El filamento es un gran consumidor de electricidad, R: aproximadamente 30 mA,
La sensibilidad de recepción depende de la intensidad de la señal y la cantidad de retroalimentación depende de la bobina de retroalimentación.
Generalmente, no hay problema para recibir estaciones fuertes. Si la señal de radio es débil, la capacidad de amplificación de un solo tubo es limitada, habrá llamadas de pájaros a través de retroalimentación.
Sin embargo, la señal es muy débil cuando se detiene el silbido de retroalimentación de la regulación. Casi no se puede escuchar ningún sonido en los auriculares.
Pero no puedo decir que no hay señal de radio.
Si agrega otro tubo para ampliar, la señal de radio audible aumentará.
Artículo de producción de referencia.
