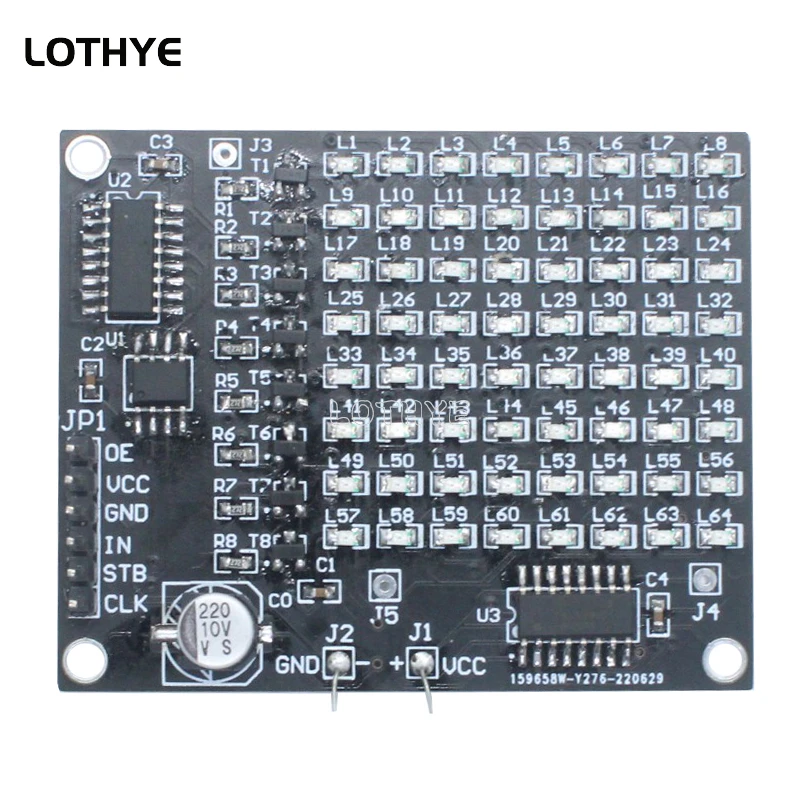

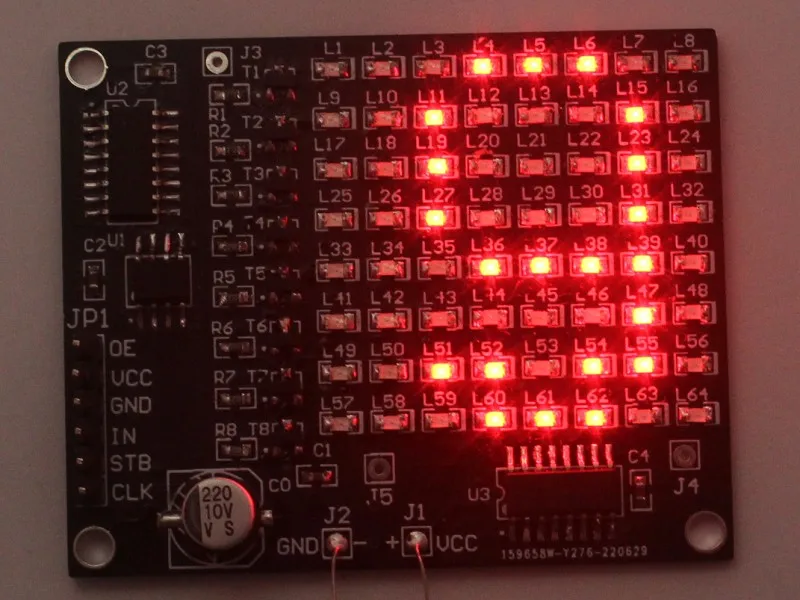

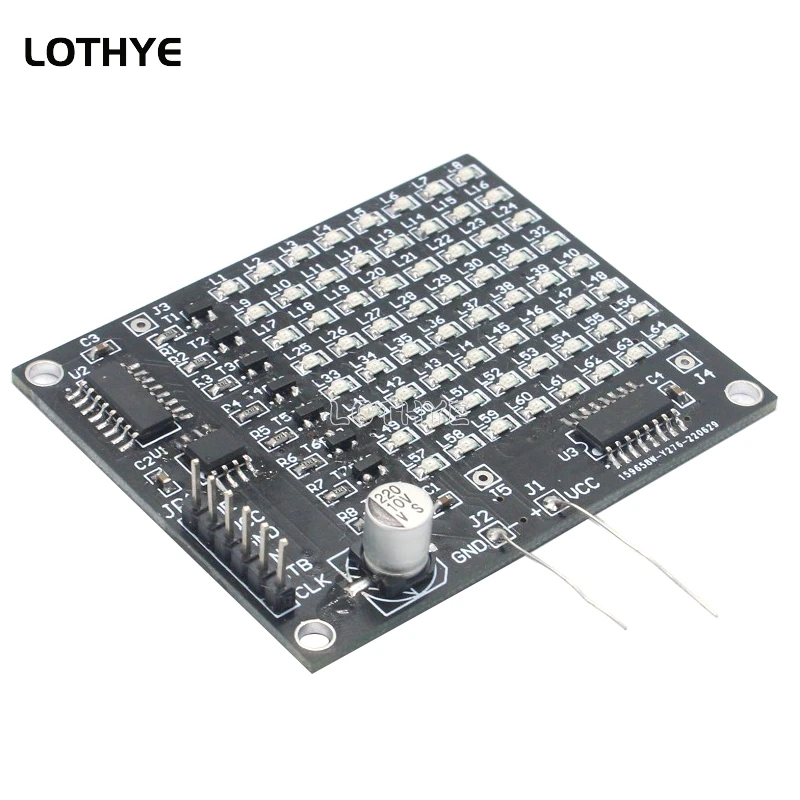

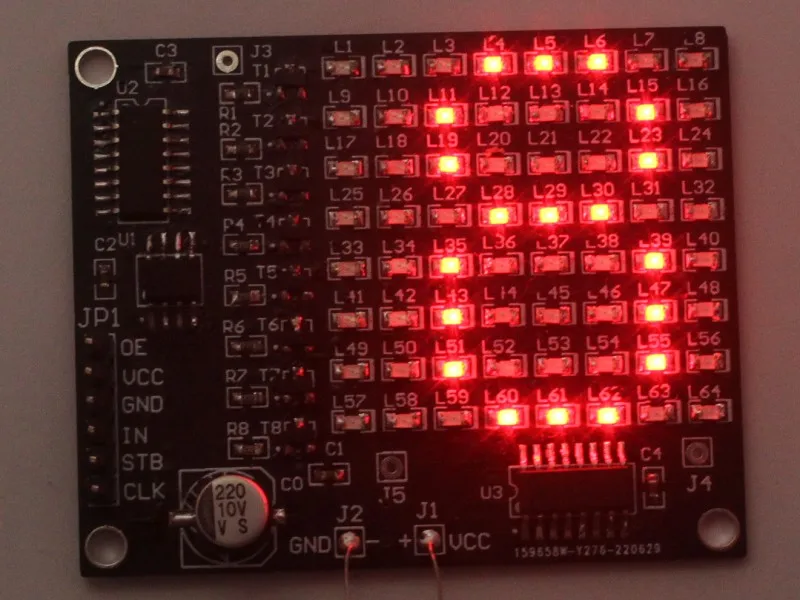

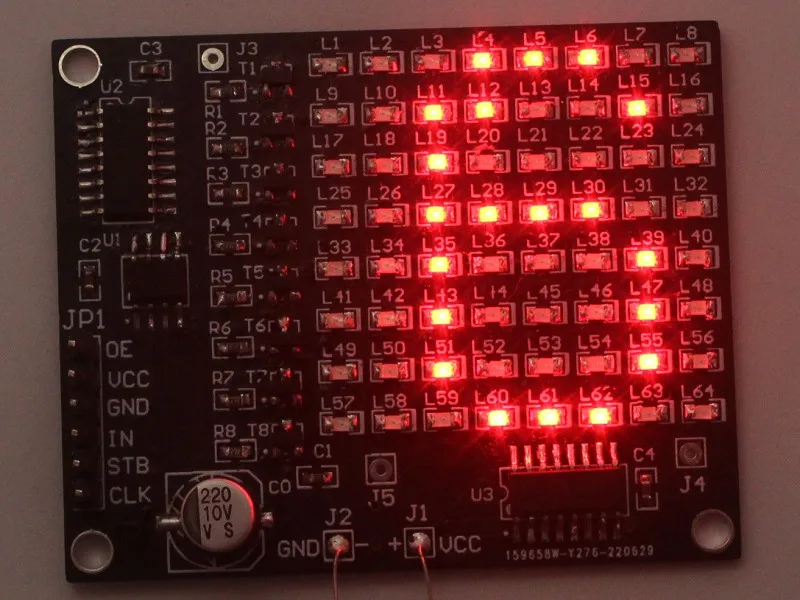

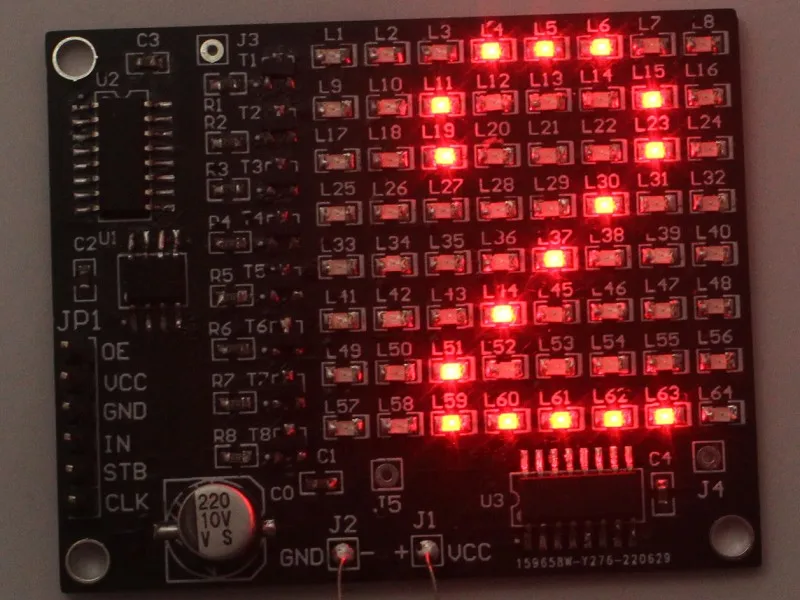

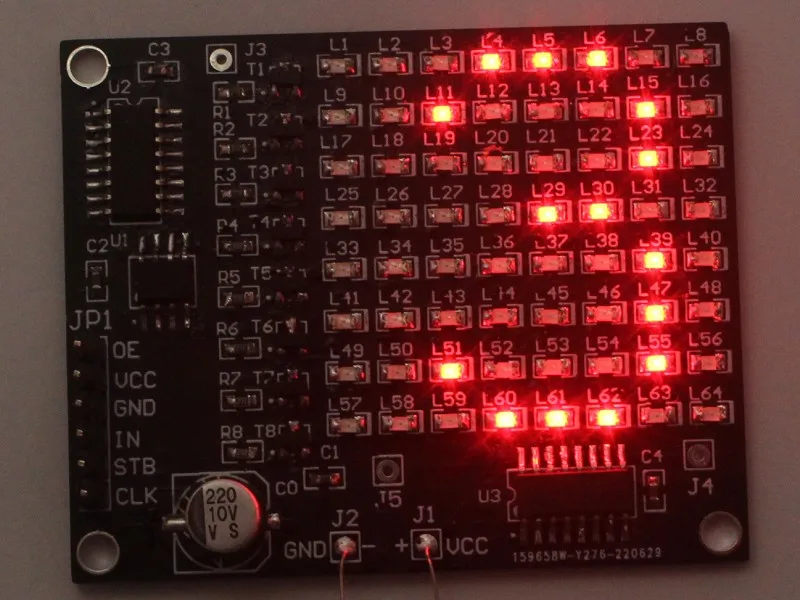

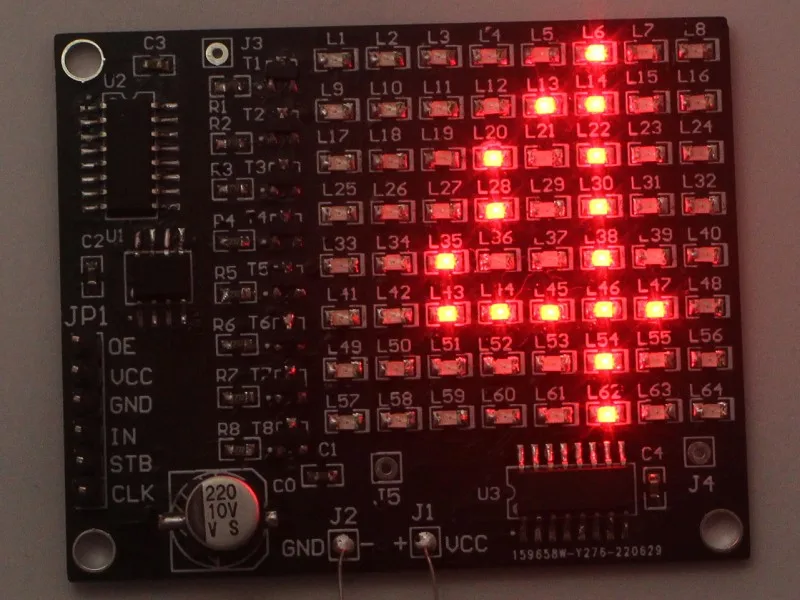

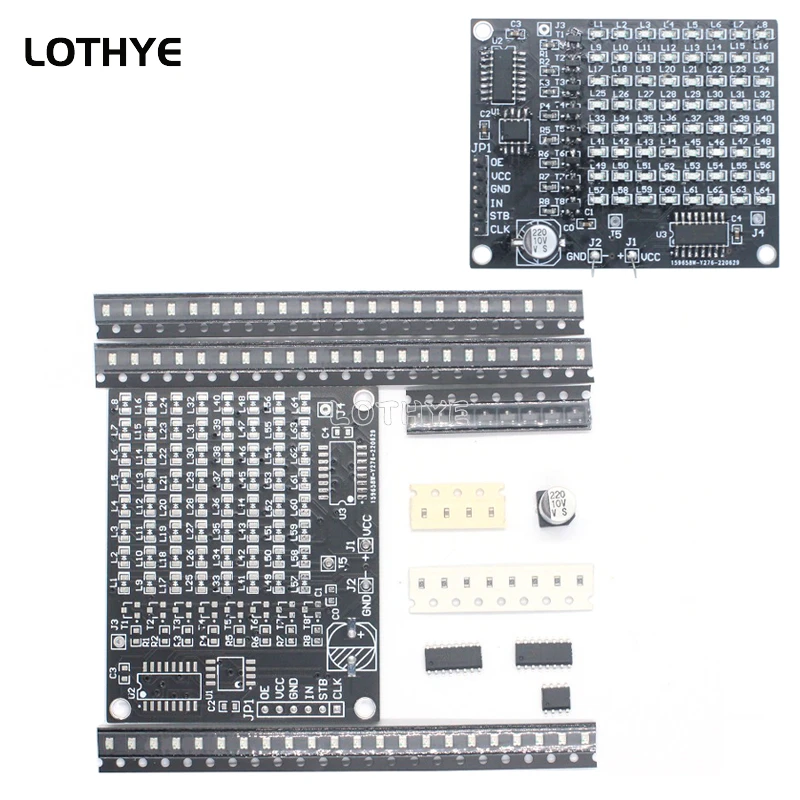

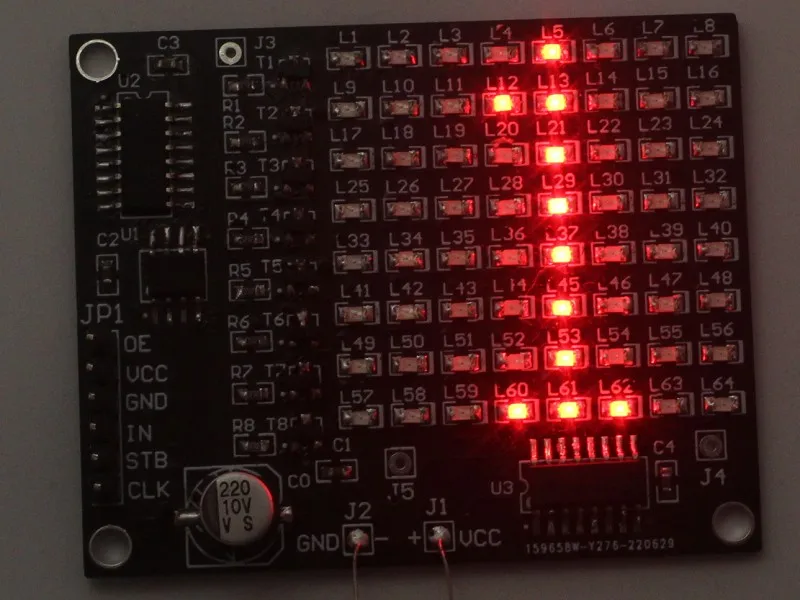

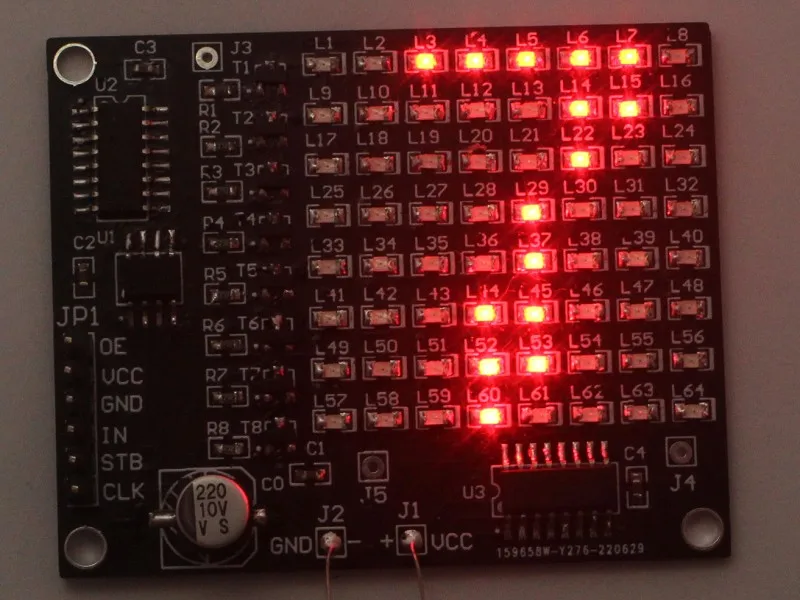

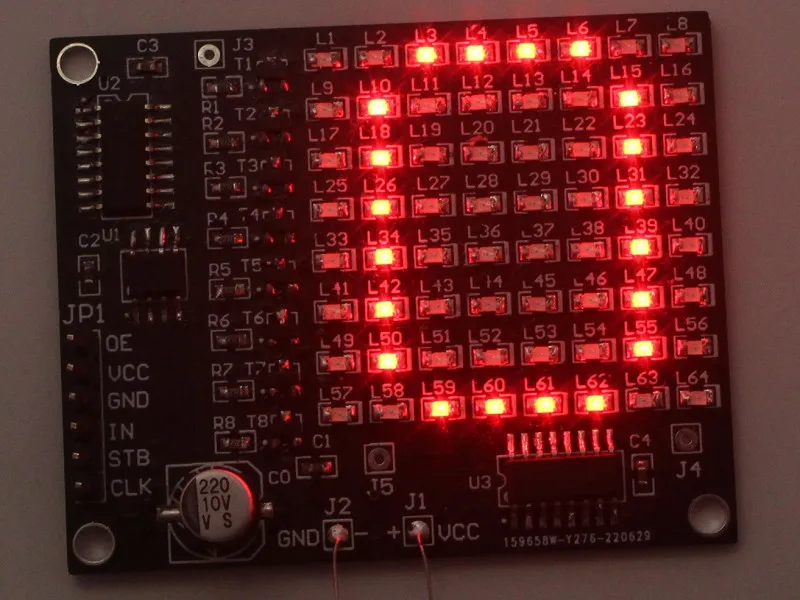

Este kit consta de 64 unidades de visualización LED de 0805 chips, que pueden mostrar cualquier carácter de 64 píxeles, como números, utilizando un método de escaneo de filas y columnas. El kit viene con un microcontrolador que ya ha grabado el programa. El método de visualización de arranque es: línea vertical por línea iluminándose → Pantalla Completa iluminándose y parpadeando dos veces → línea horizontal por línea iluminándose → cuenta regresiva de anuncios de 9-0 caracteres en secuencia. A continuación, repita el contenido de visualización anterior. Si desea cambiar el contenido de la pantalla, puede conectar la señal de control desde la interfaz JP1 sin soldar el microcontrolador adjunto, y se puede mostrar cualquier contenido. El circuito incluye 64 LED SMD, 8 transistores de accionamiento de fila, 8 resistencias limitadoras de corriente, 2 chips de expansión en serie, 1 chip microcontrolador, 1 condensador electrolítico SMD y 4 condensadores SMD de alta frecuencia. Un total de 88 componentes y 202 juntas de soldadura.
Los productos son adecuados para que los entusiastas de la electrónica estudien y reparen circuitos. Solo garantizamos que los productos están en buenas condiciones antes de la entrega y no podemos garantizar el 100% de éxito después de la instalación. La Instalación del circuito requiere que el comprador tenga experiencia en el circuito, lea atentamente la descripción del producto antes del pago.
