Descripción
Descripción
Esta sección describe el estado de almacenamiento del módulo ESP32-S3-1
El enlace proporciona una selección de elementos con especificación N8R2/N8R8/R16R8, que se encuentran a su vez hacia abajo.
La capacidad y las especificaciones de almacenamiento de programas de módulos pequeños se pueden ejecutar directamente en regulaciones más altas sin modificaciones.
Un programa en un módulo de almacenamiento de red, como N4, puede ejecutarse encima de N8, N16 y fuera
El programa del módulo de especificación con prom 0 puede operar el módulo psram externo con 2M y 8M
Bloqueo arriba.
Acerca de los recursos de hardware ESP32-S3
El ESP32-S3 es un sistema MCU de bajo consumo en chip (SoC) con Wi-Fi integrado de 2,4 GHz
YBluetooth-compatibleBajo consumo (Bluetooth- compatible®LE) comunicación inalámbrica de modo dual.
El ESP32-S3 tiene un subsistema Wi-Fi completo y Bluetooth - compatibleSubsistema de baja energía con el líder de la industria bajo
Rendimiento energético y rendimiento de RF.Admite una variedad de estados de trabajo de bajo consumo para cumplir con los requisitos de energía de diversos escenarios de aplicación.
El chip ESP32-S3 proporciona una rica interfaz periférica y tiene una variedad de mecanismos de seguridad de hardware únicos.
El mecanismo de seguridad perfecto permite que el chip cumpla con los estrictos requisitos de seguridad.
Propiedad:
WI-FI
Admite el protocolo IEEE 802.11 blg/n compatible con 20 MHz y 40 MHZ
ancho de banda en banda de 2,4 GHz;
Admite el modo 1T1R con velocidades de datos de hasta 150 Mbps;
Multimedia inalámbrico (WMM);
Agregación de cuadros (TX/RXA-MPDU, TX/RXA-MSDU);
mmediate BlockACK:
Fragmentación y desfragmentación;
Monitoreo automático de baliza (hardware TSF);
4 x puertos Wi-Fi virtuales;
Admite modo de estación BSS de infraestructura, modo SoftAP, estación+
Modo SoftAP y modo promiscuo al mismo tiempo (tenga en cuenta
que cuando los chips de la serie ESP32-S3 escan en modo Estación, SoftAP
el canal cambiará al mismo tiempo);
Diversidad de antenas;
802,11 mc FTM;
Soporte para amplificador de potencia externo.
Bluetooth- compatible
Bluetooth - compatibleBaja energía ( Bluetooth - compatibleLE): Bluetooth - compatible 5, Bluetooth - compatiblemalla;
Modo de alta potencia (18 dBm);
Las velocidades admiten 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps;
Extensiones publicitarias;
Múltiples conjuntos publicitarios;
Algoritmo de selección de canales#2:
Wi-Fi y Bluetooth - compatiblecoexiste y comparte la misma antena.
Interfaces y sensores periféricos avanzados
45 puertos GPlO
Interfaz digital
-4x SPI
-1interfaz LCD (RGB paralelo de 8 bits a 16 bits, I8080, MOT06800)
Admite conversión entre RGB565, YUV422, YUV420, YUV411)
-1 x interfaz de cámara DVP de 8 bits ~ 16 bits
-3 xUART
-2x12C
-2 xI2S
-1 x RMT (TX/RX)
-1 contador de pulsos.
-Controlador LED PWM, hasta 8 canales
-1 x USB OTG de velocidad completa
-1 controlador USB serie/JTAG
-2xMCPWM
-1x interfaz de host SDlO con 2 ranuras para tarjetas
-Controlador DMA de uso general (GDMA para abreviar), 5 recibos
canales y 5 canales de transmisión
-1 xTWA® Controlador, compatible con lS011898-1(CAN
especificación 2.0)
Interfaz analógica
-2x12-ADC SAR, hasta 20 canales
-1 sensor de temperatura.
-14 xGPlO de detección capacitiva
temporizadores:
-4 temporizadores de uso general de 84 bits
-1 temporizador de sistema de 52 bits
-3 x temporizadores de vigilancia

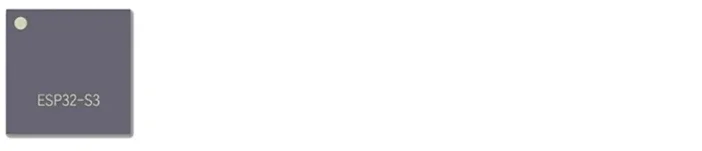

ESP32-S3

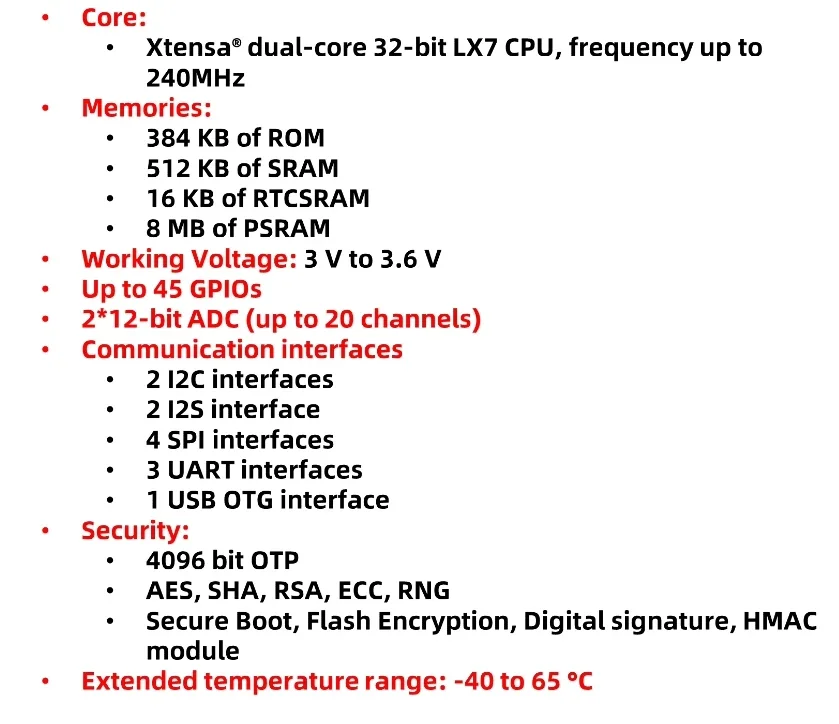

ESP32-S3 es un chip MCU que integra Wi-Fi de 2,4 GHz y
Bluetooth - compatible5 (LE) y admite largo alcance. ESP32-S3 está equipado
con Xtensa® Procesador dual-core LX7 de 32 bits con frecuencia principal
de hasta 240 MHz, 512 KB SRAM (TCM) incorporada, 45 programables
Pines GPlO e interfaces de comunicación ricas.ESP32-S3 admite
flash Octal SPl de alta velocidad y mayor capacidad y RAM fuera del chip, y
Admite caché de datos de configuración del usuario y caché de instrucciones.
Apoyar la aceleración Al
La MCU ESP32-S3 agrega instrucciones vectoriales para cosas como neuronales.
Computación de red y procesamiento siqnal.Los desarrolladores de Al pueden utilizar
estas instrucciones vectoriales a través de las bibliotecas ESP-DSP y ESP-NN
para implementar reconocimiento de imágenes de alto rendimiento, activación por voz
y aplicaciones de reconocimiento.ESP-WHO y ESP-Skainet también
Apoye esta característica.
ESP32-S3 integra Wi-Fi de 2,4 GHz (802.11 b/g/n), admite 40 MHz
ancho de banda; suBluetooth-compatibleSoporta subsistemas de baja energíaBluetooth- compatible
5 (LE) y Bluetooth - compatibleMalla, que puede alcanzar largas distancias
comunicación codificada de PHY y extensión de transmisión.También
admite PHY de 2 Mbps para mayor velocidad de transferencia y datos
rendimiento.El Wi-Fi y Bluetooth - compatibleRendimiento LE RF
es superior y puede funcionar de manera estable incluso a altas temperaturas.
ESP32-S3 proporciona mecanismos de seguridad integrales y
Medidas de protección para dispositivos loT para evitar diversos daños
Ataques y amenazas. Admite cifrado de flash basado en AES-XTS
algoritmo, arranque seguro basado en algoritmo RSA, firma digital
y HMAC.ESP32-S3 también agrega un módulo "controlador mundial", que
proporciona dos entornos de ejecución sin interferencias para implementar
un entorno de ejecución confiable o una separación de privilegios
mecanismo.
ESP32-S3 sigue el maduro marco de desarrollo loT ESP-IDF.
ESP-IDF ha habilitado con éxito cientos de millones de loT
dispositivos, y ha sido sometido a rigurosas pruebas y ciclos de liberación con
una estrategia de apoyo clara y eficaz.Basado en su software maduro
arquitectura y familiarización con herramientas y aplicaciones, los desarrolladores serán
más fácil de crear aplicaciones o migrar programas heredados al
Plataforma ESP32-S3.
