Descripción

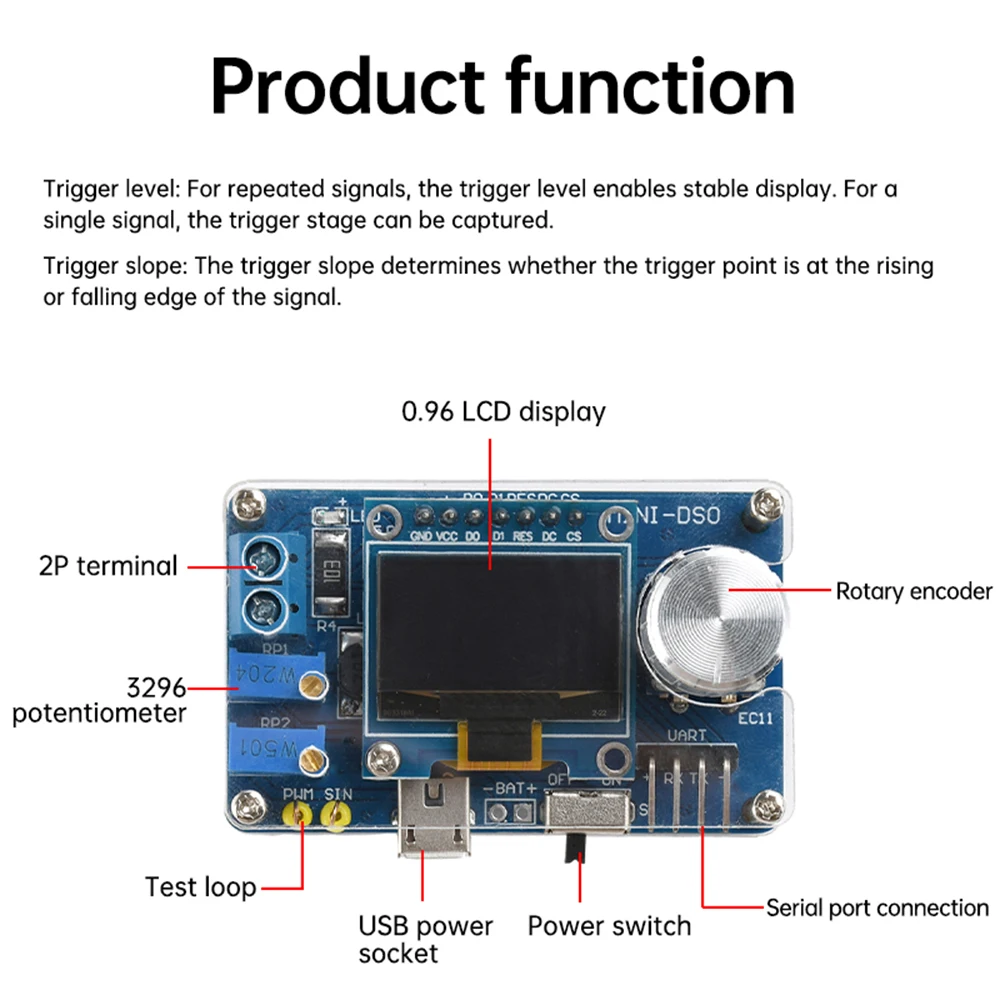

Características del producto:
1.Luz indicadora: normalmente la luz indicadora indica que el muestreo está funcionando.

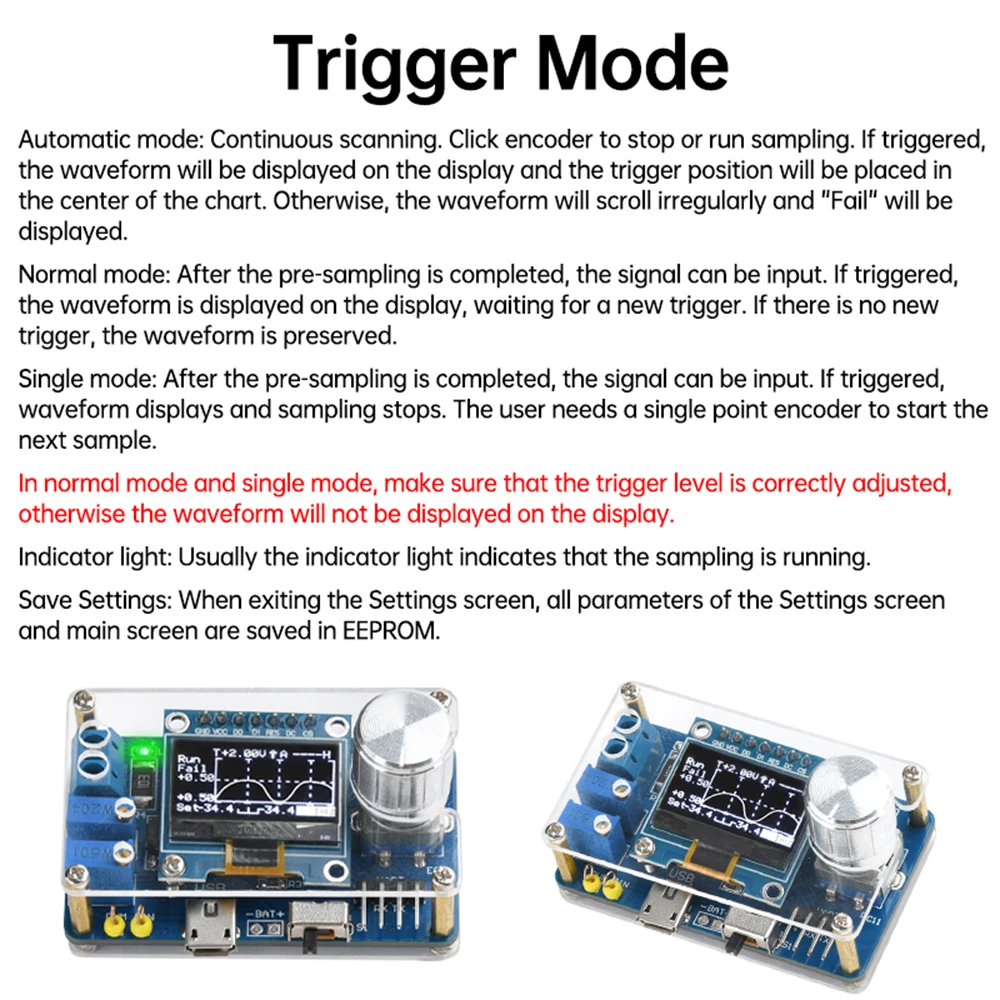

2.Hay tres modos de disparo: modo automático, modo común y modo único
3.Pendiente del gatillo: la pendiente del gatillo determina si el punto del gatillo está en el flanco ascendente o descendente de la señal.
4.Nivel de disparo: para señales repetidas, el nivel de disparo puede hacer que su visualización sea estable.Para una sola señal, se puede capturar la etapa del disparador.
5.Guardar la configuración: al salir de la pantalla Configuración, todos los parámetros de la pantalla Configuración y la pantalla principal se guardarán en EEPROM
6.Generador de forma de onda: PWM (generador PWM) y SIN (generador de onda sinusoidal), ajuste RP1, RP2 para cambiar la amplitud

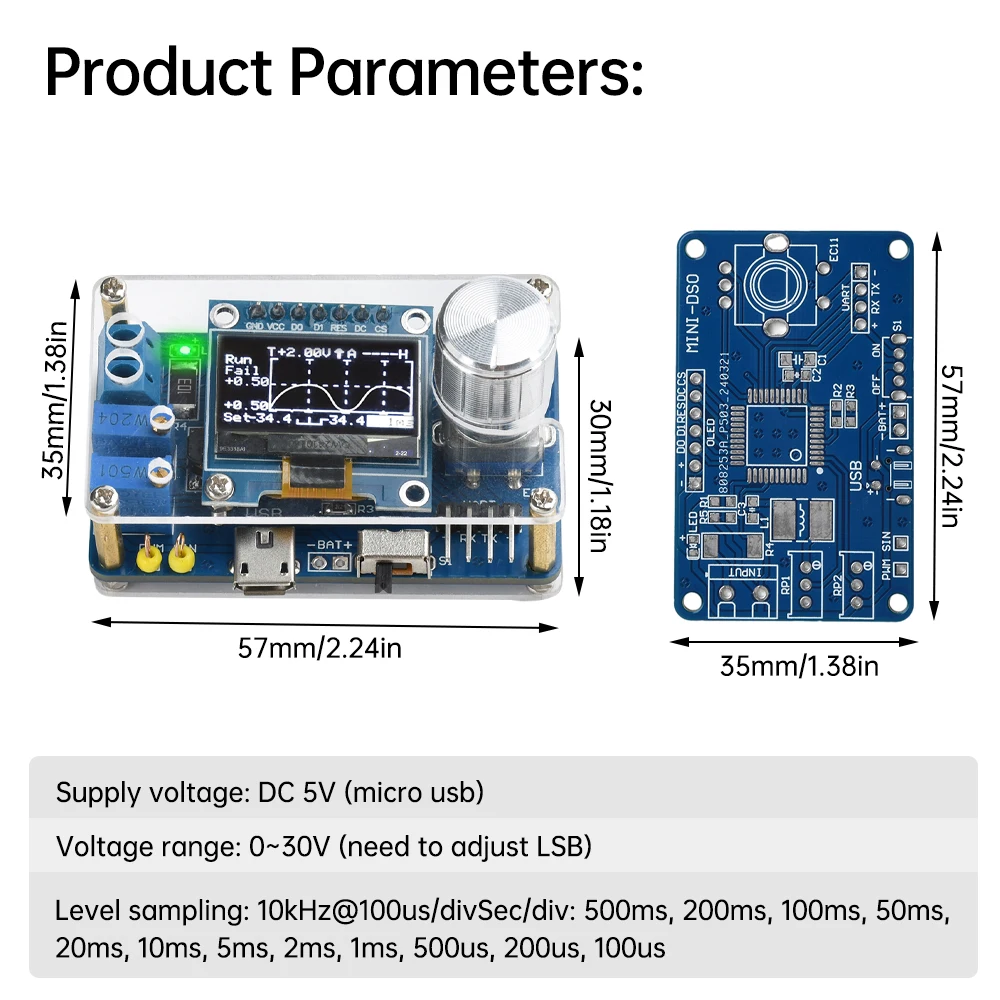

Parámetros del producto:
Voltaje de alimentación: DC 5V (micro usb)
Rango de voltaje: 0~30V (se debe ajustar LSB)
Muestreo de grado: 10kHz@100us/div
Sec/div: 500 ms, 200 ms, 100 ms, 50 ms, 20 ms, 10 ms, 5 ms, 2 ms, 1 ms, 500 us, 200 us, 100us
Tamaño de la placa de circuito: 57*35mm
Tamaño terminado: 57*35*30mm

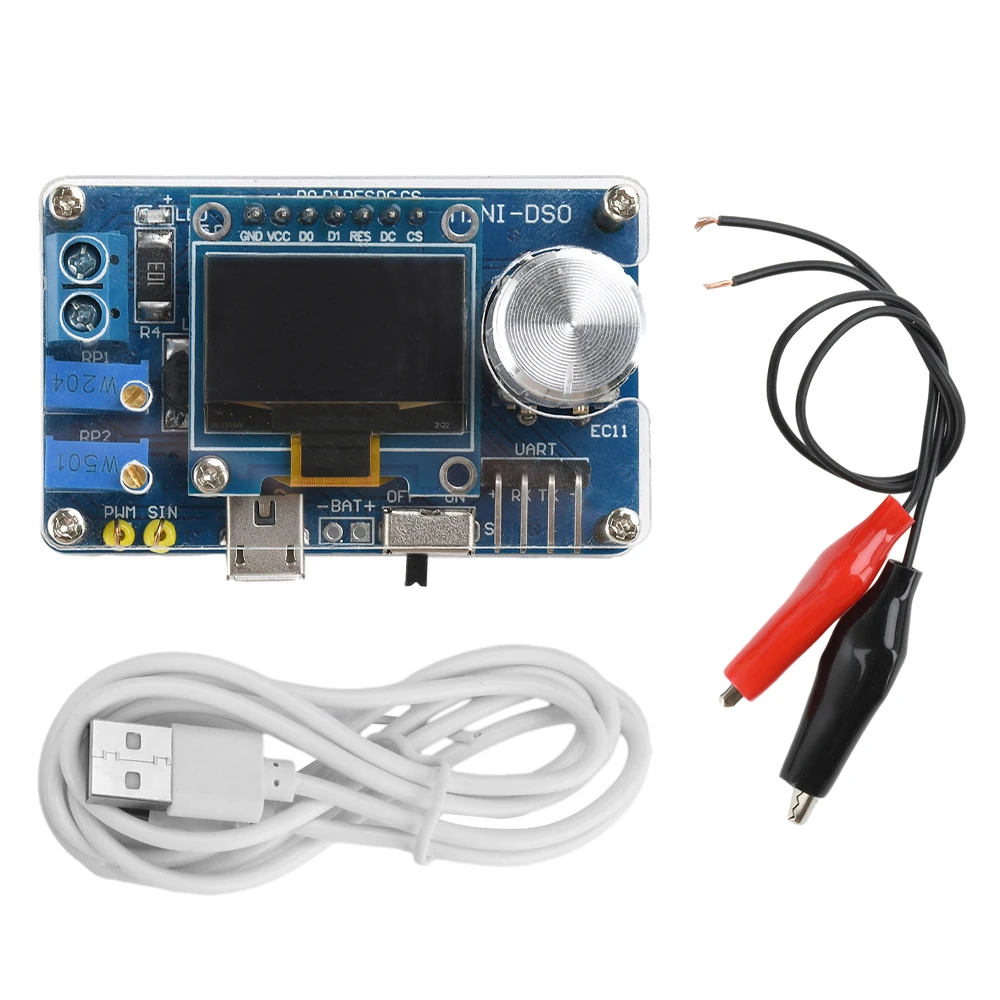

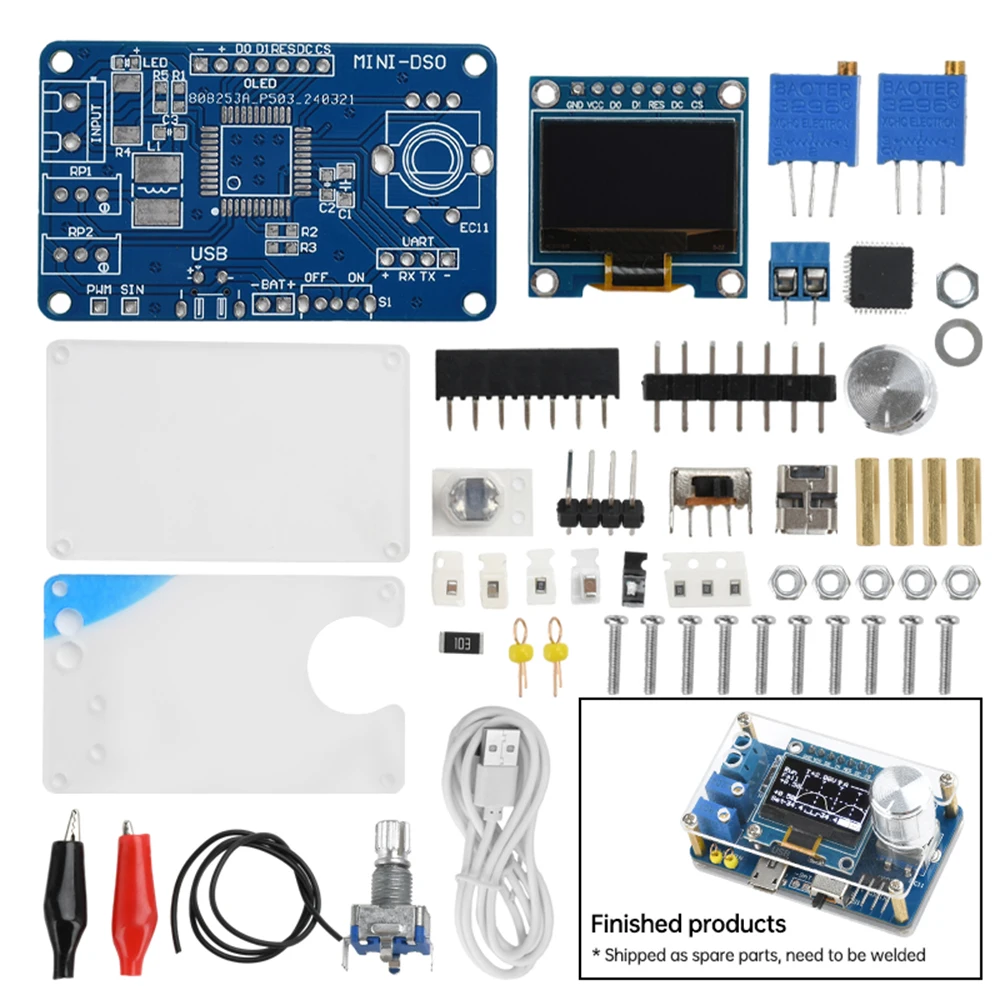

Lista de embalaje:OsciloscopioKits de bricolaje * 1
