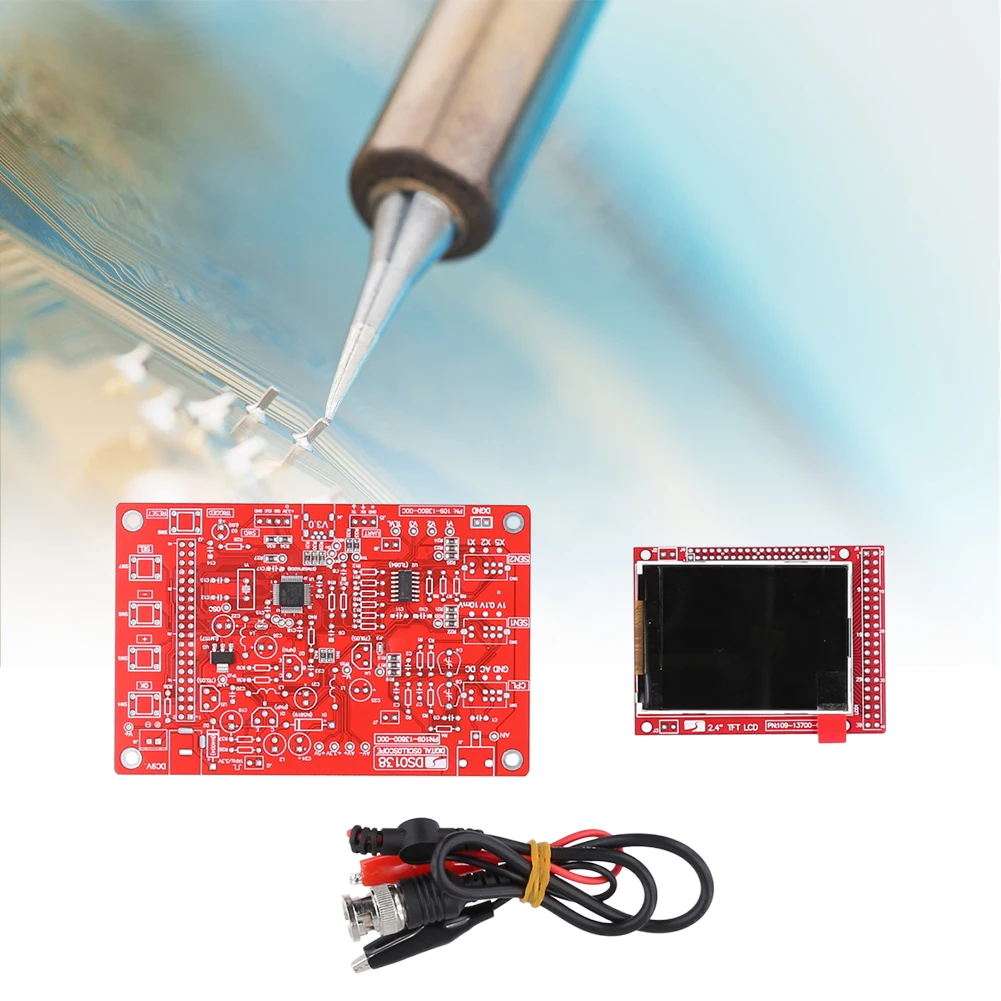

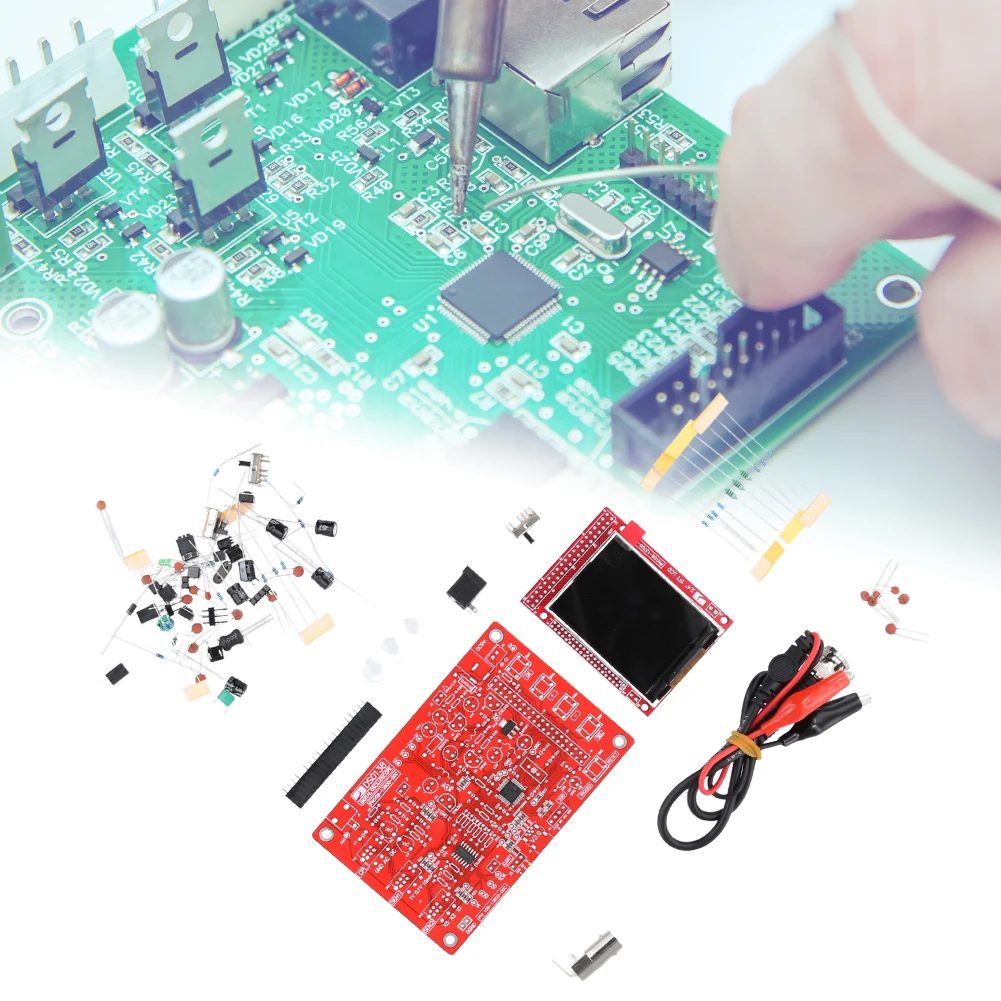

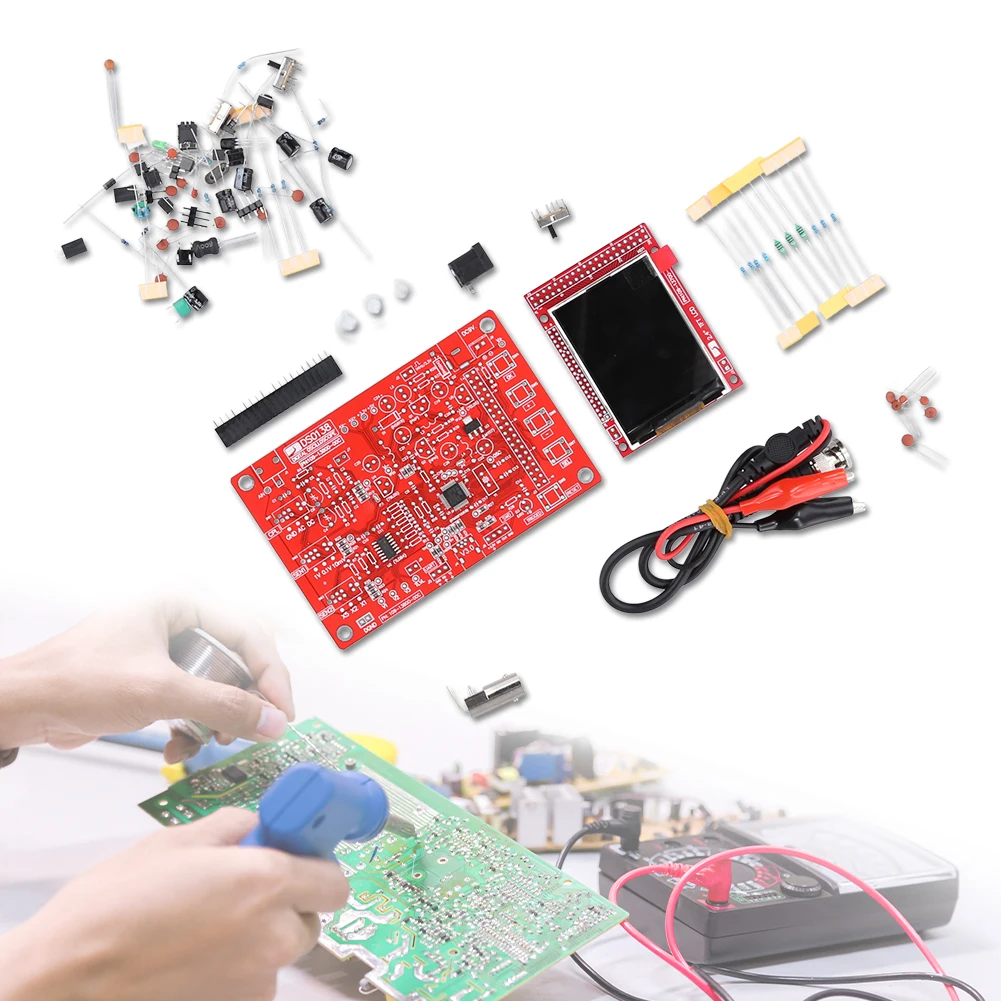

Osciloscopio Digital DSO138, Kit DIY de osciloscopio Digital TFT de 2,4 pulgadas, piezas de bricolaje, juego de aprendizaje electrónico de 1Msps

Característica:

1. Documentación completa:El Kit de osciloscopio digital DIY proporciona documentación completa y detallada, que incluye diagramas de circuitos, instrucciones de montaje, guías de usuario y métodos de solución de problemas. Esto garantiza una alta tasa de éxito en el montaje del kit, por lo que es adecuado para la formación en electrónica.
2. Variedad de componentes diversos:El Kit de osciloscopio digital ofrece una amplia gama de componentes, lo que lo hace adecuado para que los estudiantes practiquen el reconocimiento de componentes, la soldadura de componentes de orificio pasante y la soldadura de componentes de montaje en superficie. Esto permite a los estudiantes desarrollar habilidades esenciales en ensamblaje electrónico.
3. Herramienta de doble propósito:Además de sus capacidades de montaje, el kit de osciloscopio proporciona a los estudiantes una herramienta práctica. Permite la observación y medición efectiva de formas de onda de señal para audio, sincronización de video, fuentes de alimentación de interruptores de baja frecuencia, recepción infrarroja y transmisión.

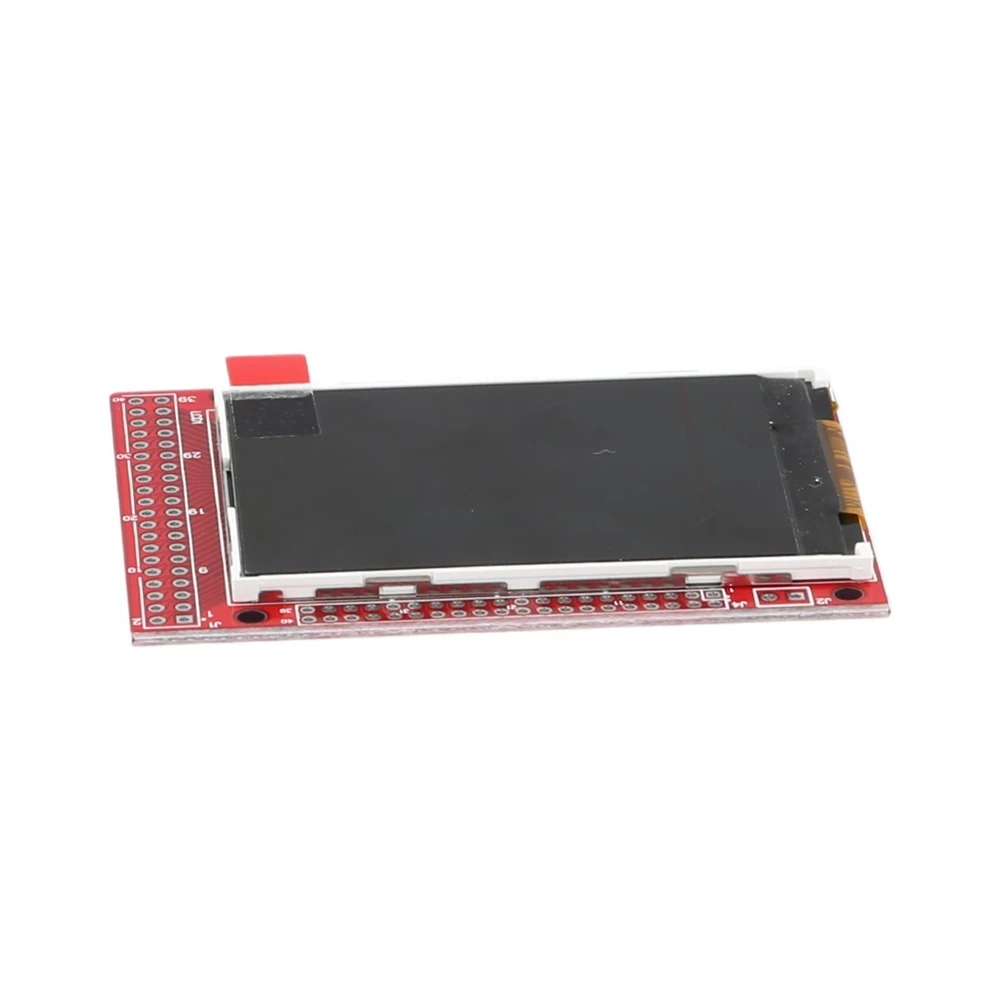

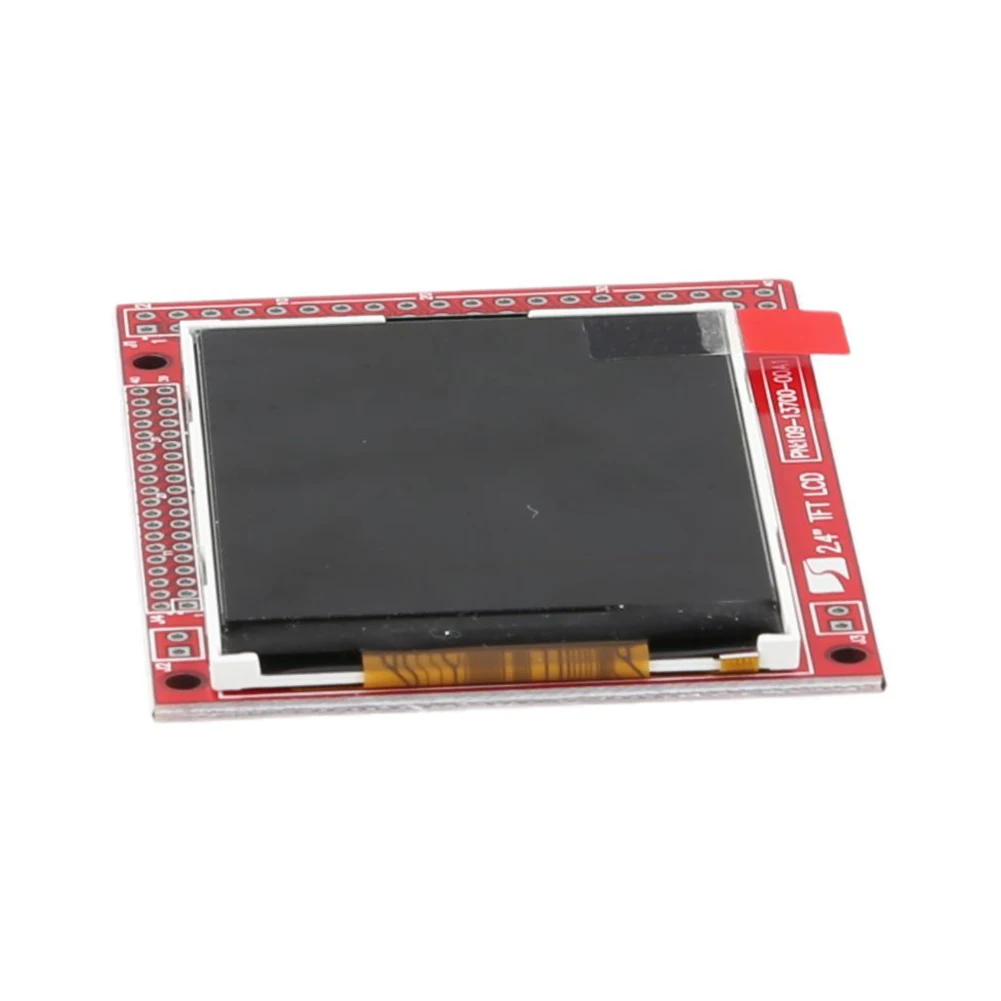

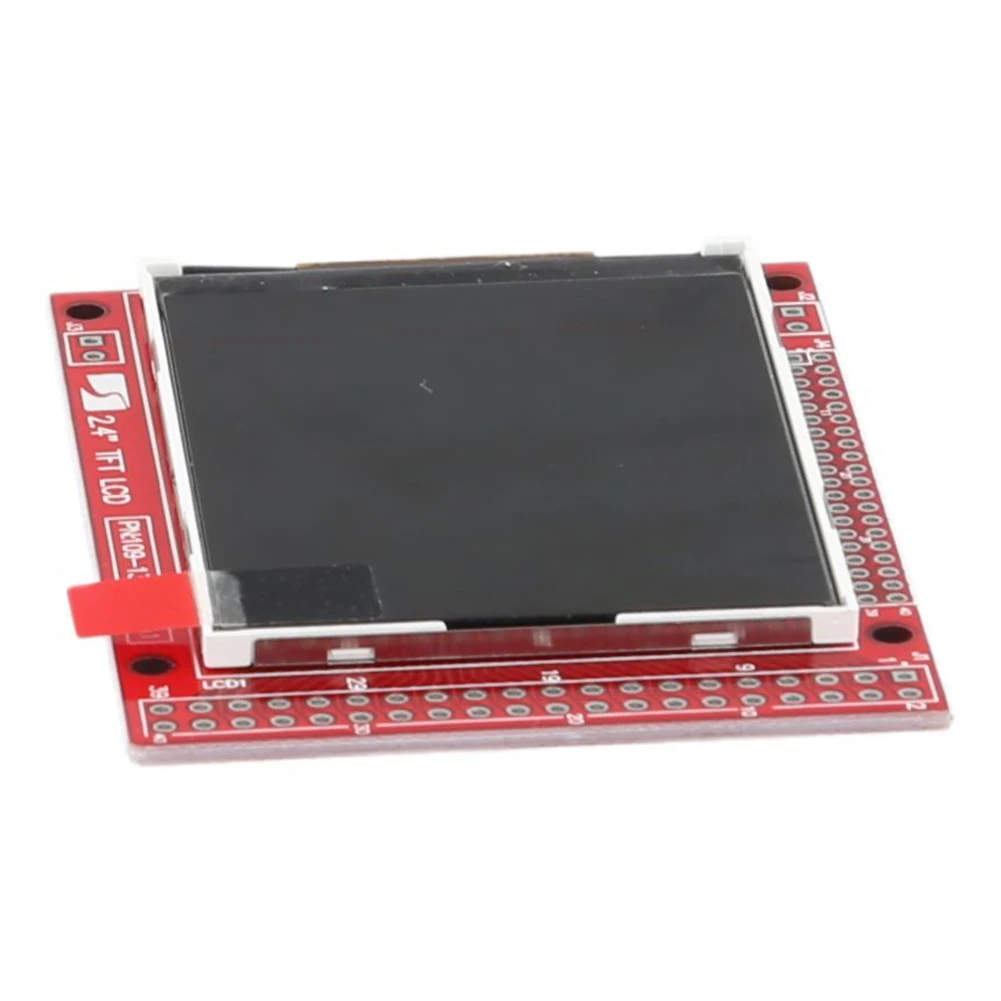

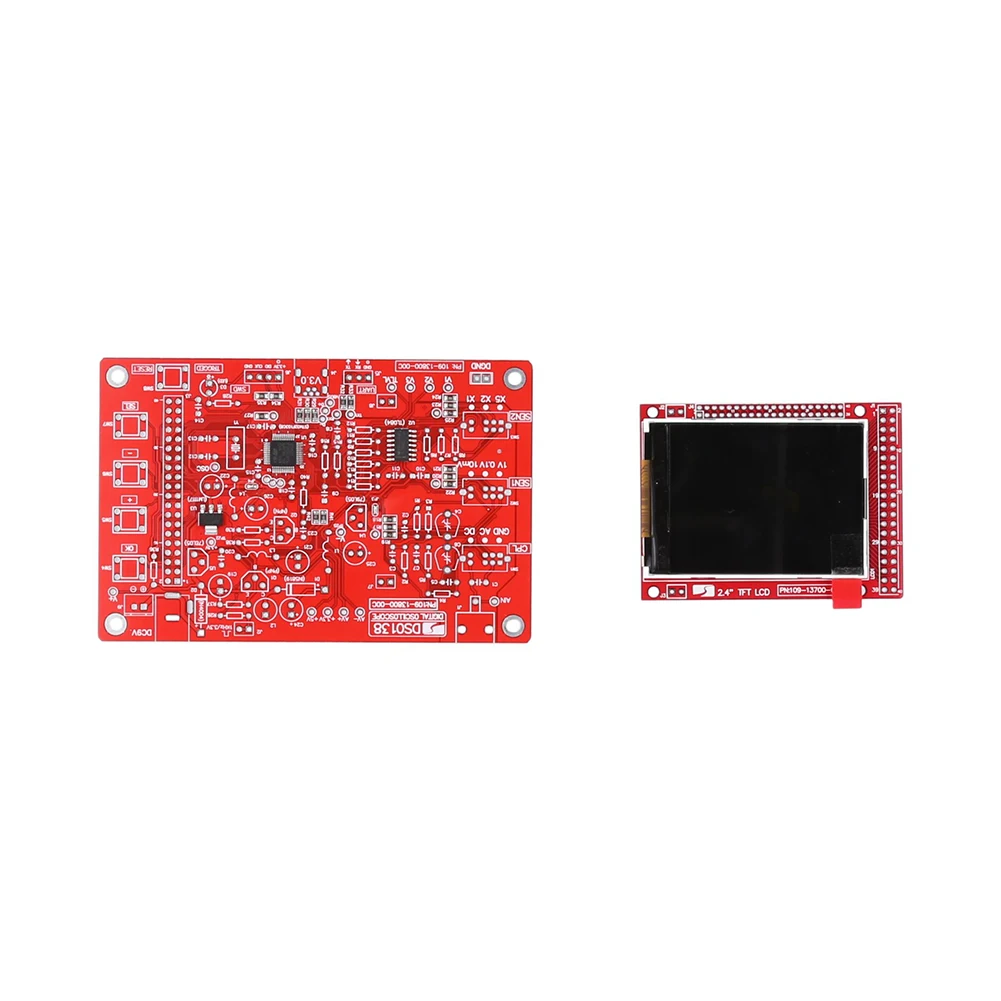

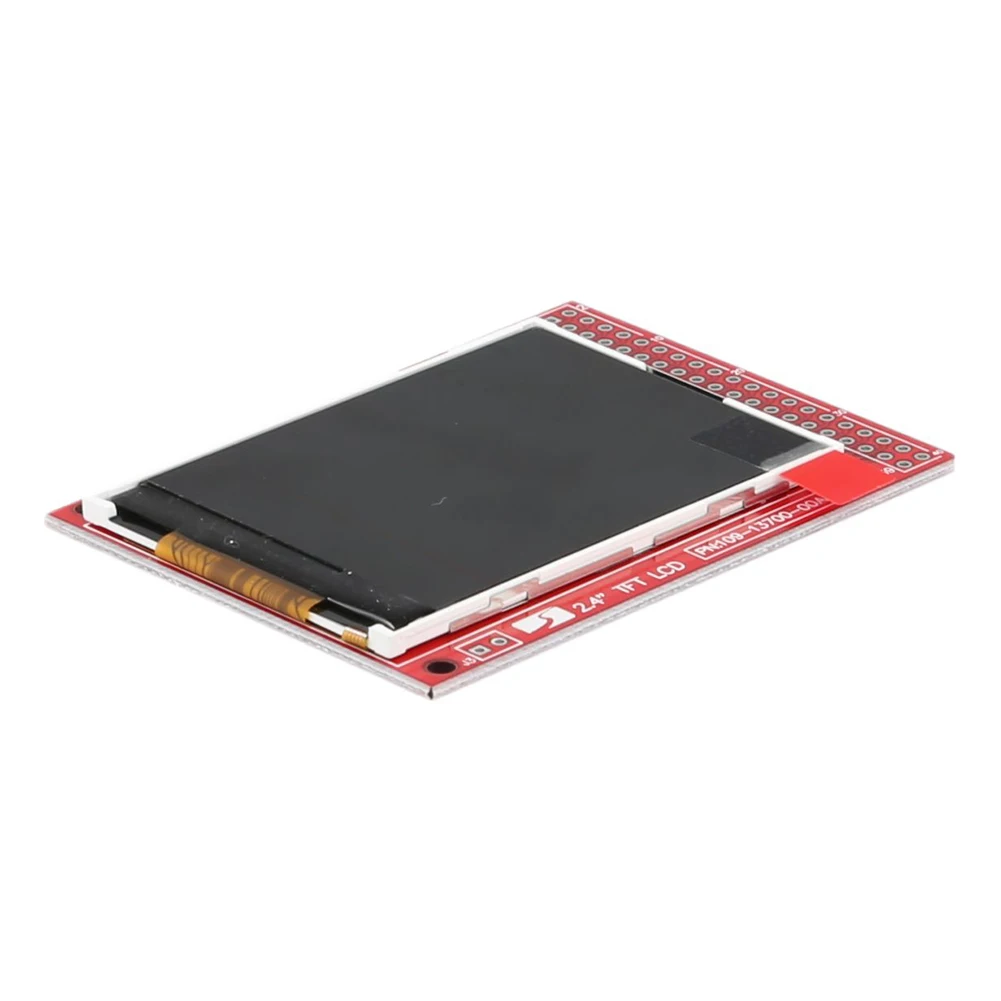

4. Procesador ARM de dos vías:El kit de piezas de bricolaje del osciloscopio digital utiliza un procesador ARM (STM32F103C8) e incluye una pantalla TFT a color de 2,4 pulgadas. Sirve como plataforma para experimentos de desarrollo ARM, ofreciendo a los estudiantes la oportunidad de explorar y desarrollar varios programas funcionales.
5. Tablero DE DESARROLLO multifuncional:El osciloscopio digital funciona como una placa de desarrollo y experimentación de microcontrolador STM32, equipado con una pantalla LCD TFT a color. Combinado con el paquete de desarrollo de código fuente proporcionado por Jinyue Electronics, los usuarios pueden desarrollar una amplia gama de funcionalidades y programas en esta placa versátil.

Especificación:
Origen: China continental
El Kit de osciloscopio DSO138 es un kit especialmente diseñado para la enseñanza y capacitación de carreras de electrónica. Utiliza un procesador ARM y una pantalla TFT a color. Tiene las características de circuito simple y confiable, dificultad de producción moderada y alta tasa de éxito de producción. El kit DSO138 destaca las características del circuito del osciloscopio, lo que permite a los estudiantes obtener una comprensión profunda de la estructura y los principios del osciloscopio mientras aprenden habilidades prácticas de producción. La tecnología del osciloscopio tiene buena practicidad. Después de completar la producción, los estudiantes obtendrán una herramienta útil, que será de gran ayuda para aprender tecnología electrónica en el futuro.
Frecuencia de muestreo en tiempo real: 1Msps
Precisión: 12 bits
Profundidad del búfer de muestra: 1024 bytes
Ancho de banda de frecuencia analógica: 0 - 200KHz
Sensibilidad vertical: 10mV/Div - 5V/Div (en pasos de 1-2-5)
El desplazamiento vertical es ajustable con indicación
Impedancia de entrada: 1MΩ
Voltaje de entrada: 50Vpp (sonda 1:1), 400Vpp (sonda 10:1)
Los métodos de acoplamiento incluyen DC/AC/GND
Rango de base de tiempo horizontal: 10 μS/Div - 50s/Div (progresivamente en 1-2-5)
Con modos de disparo automático, normal y único, es conveniente capturar formas de onda instantáneas.
Disponible como gatillo de borde ascendente o descendente
La posición del nivel del gatillo es ajustable con indicación
Forma de onda observable antes del disparo (retraso negativo)
La visualización de la forma de onda se puede congelar en cualquier momento (función HOLD)
Viene con fuente de señal de prueba de onda cuadrada de 1KHz/3,3 V
Tamaño: 117X78x17mm/4,61x3,07x0,67 pulgadas

Nota:
Debido a los diferentes monitores y efectos de luz, el color real del artículo puede ser ligeramente diferente del color que se muestra en las imágenes. ¡Gracias!
Permita una desviación de medición de 1-2cm debido a la medición manual.

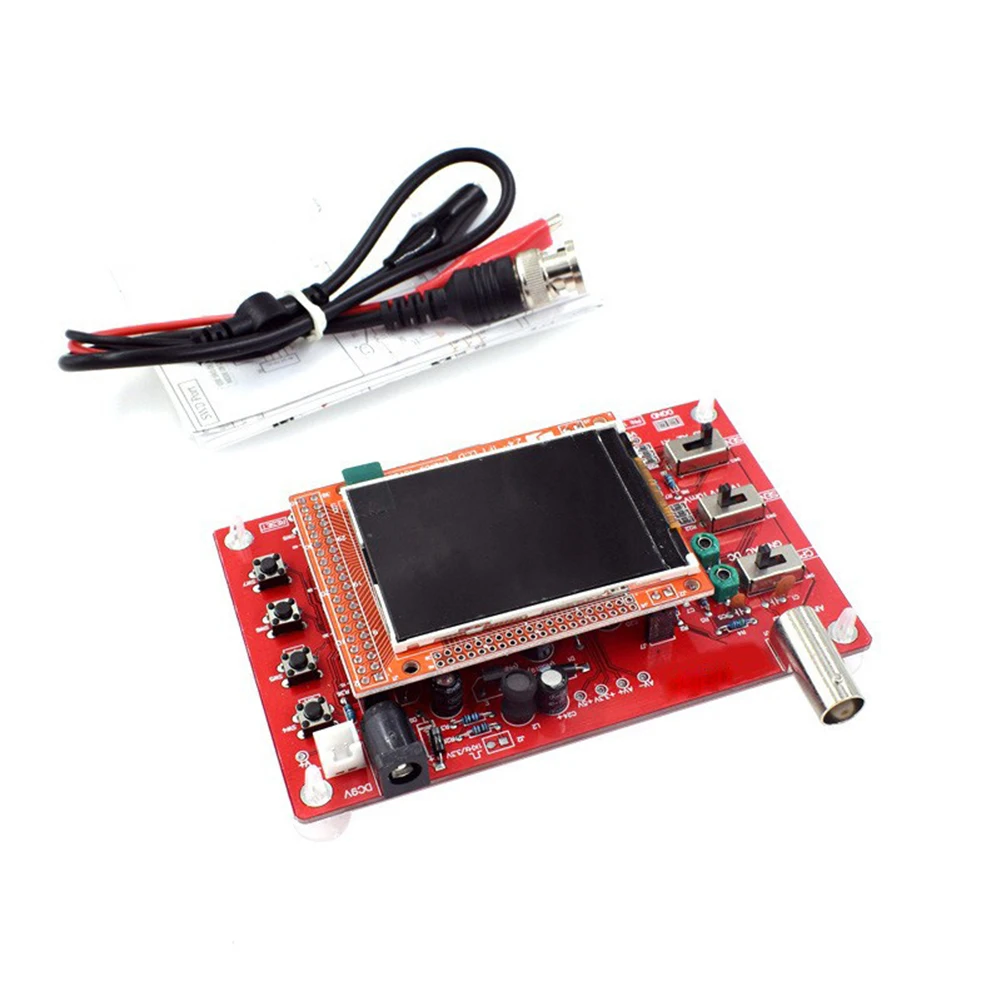

1 x osciloscopio digital ensamblado + manual de instrucciones
/

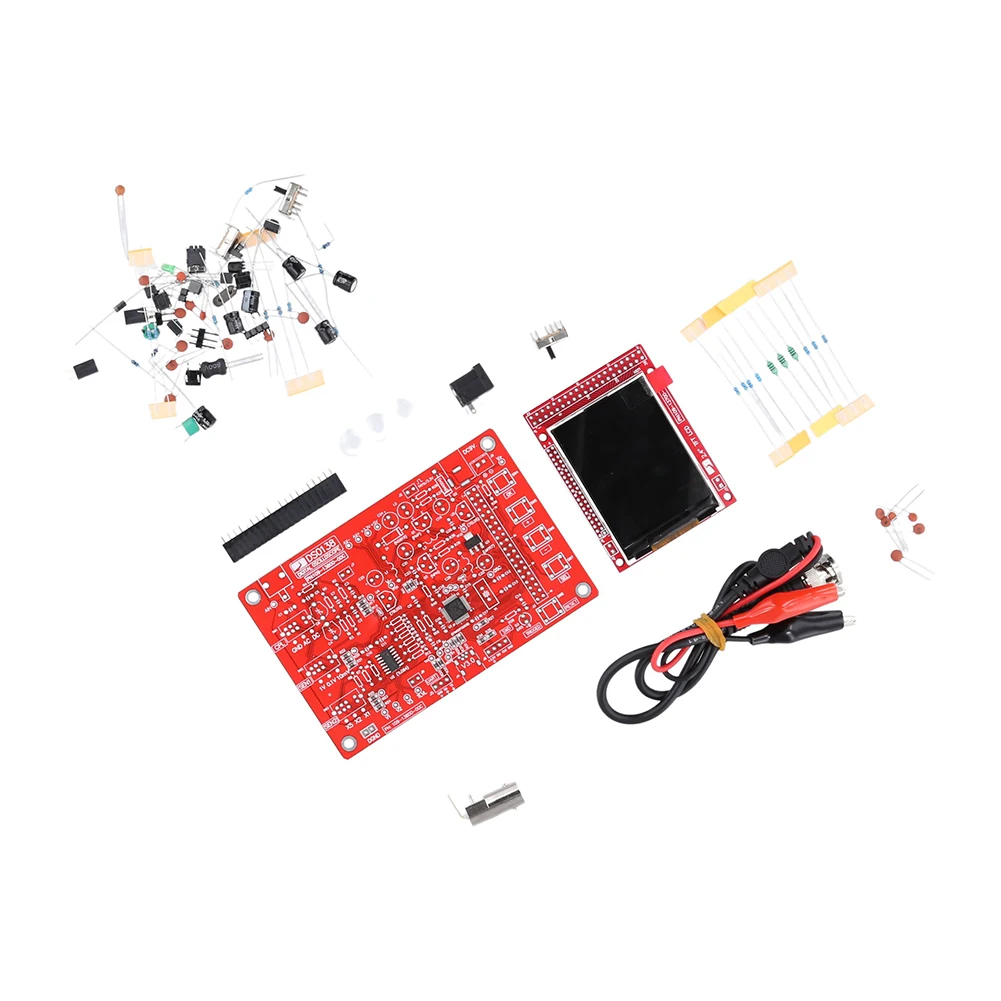

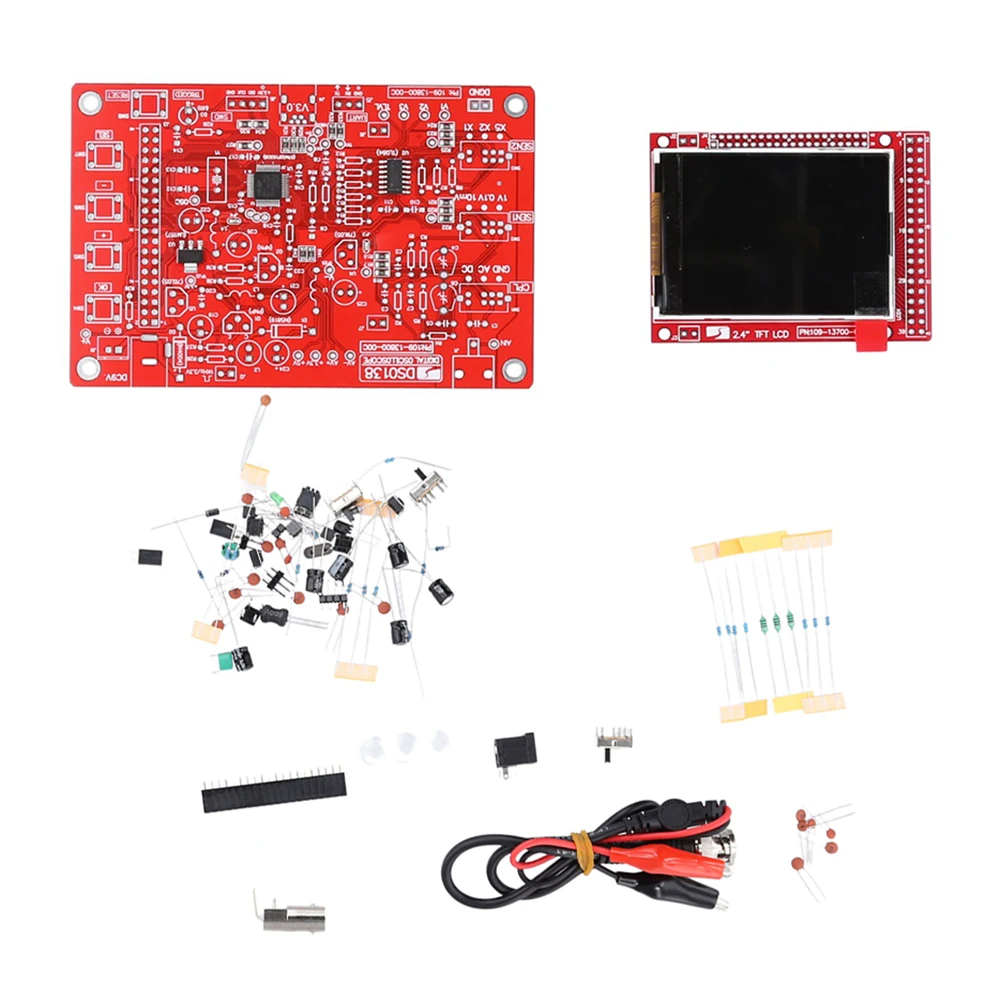

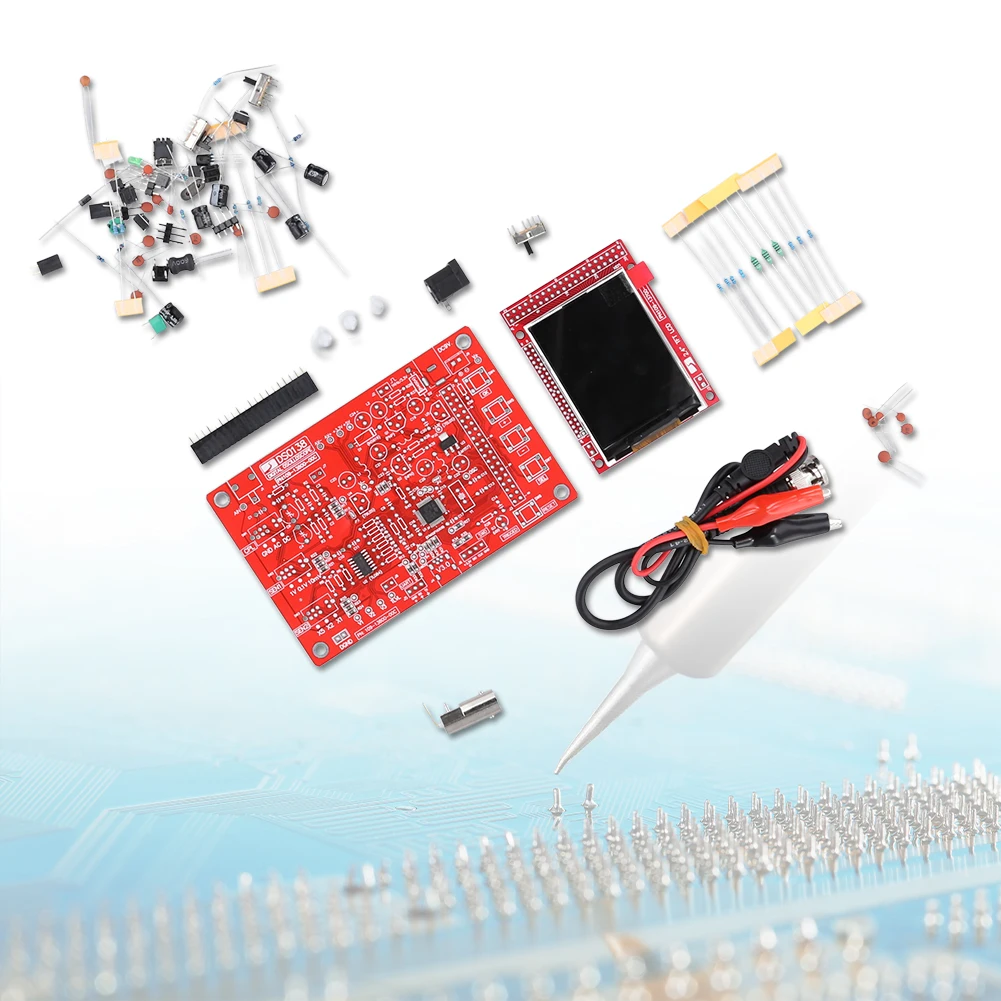

1 x Kit DIY de osciloscopio digital + Manual de instrucciones
