Kit de oscilación electrónica DIY, oscilación electromagnética, experimento de enseñanza y entrenamiento práctico, piezas de ejercicio de soldadura

Característica:

1, ajuste de oscilación: el columpio electrónico puede controlar la amplitud, la velocidad y la frecuencia de oscilación a través de la carcasa acrílica, para que el columpio sea más estable y cómodo.

2. Ahorro de energía y protección del medio ambiente: el columpio electrónico está impulsado por la electricidad, que tiene una mayor eficiencia energética y un menor consumo de energía que el columpio mecánico tradicional.

3, fuerte adaptabilidad: el columpio electrónico puede ajustar la amplitud y la velocidad del columpio de acuerdo con las necesidades de diferentes usuarios.

4. Estable y fiable: después de 24 horas de pruebas ininterrumpidas, el swing es estable y fiable, y de bajo consumo de energía.

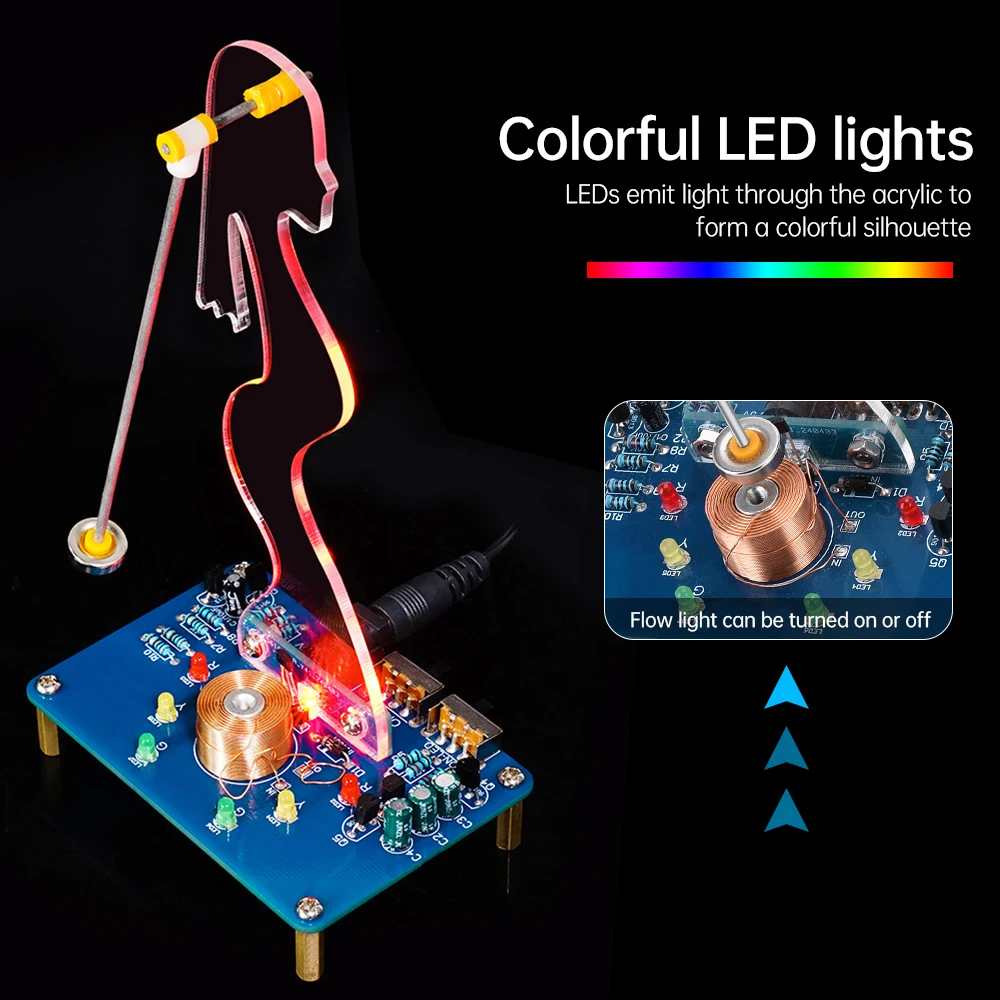

5. Efecto de luz deslumbrante: efecto de luz LED deslumbrante, luz de agua LED de control libre.

6. La amplitud de la oscilación se puede ajustar: si la amplitud de la oscilación es demasiado pequeña, el sensor de pasillo se puede inclinar ligeramente hacia adelante, o la altura del acrílico se puede ajustar para aumentar la amplitud de la oscilación.

7, una amplia gama de aplicaciones: puede aprender circuitos electrónicos, cultivar habilidades prácticas, también se puede utilizar para la enseñanza escolar o para entusiastas de la electrónica, uso de ensamblaje de Tecnología Electrónica autodidacta.

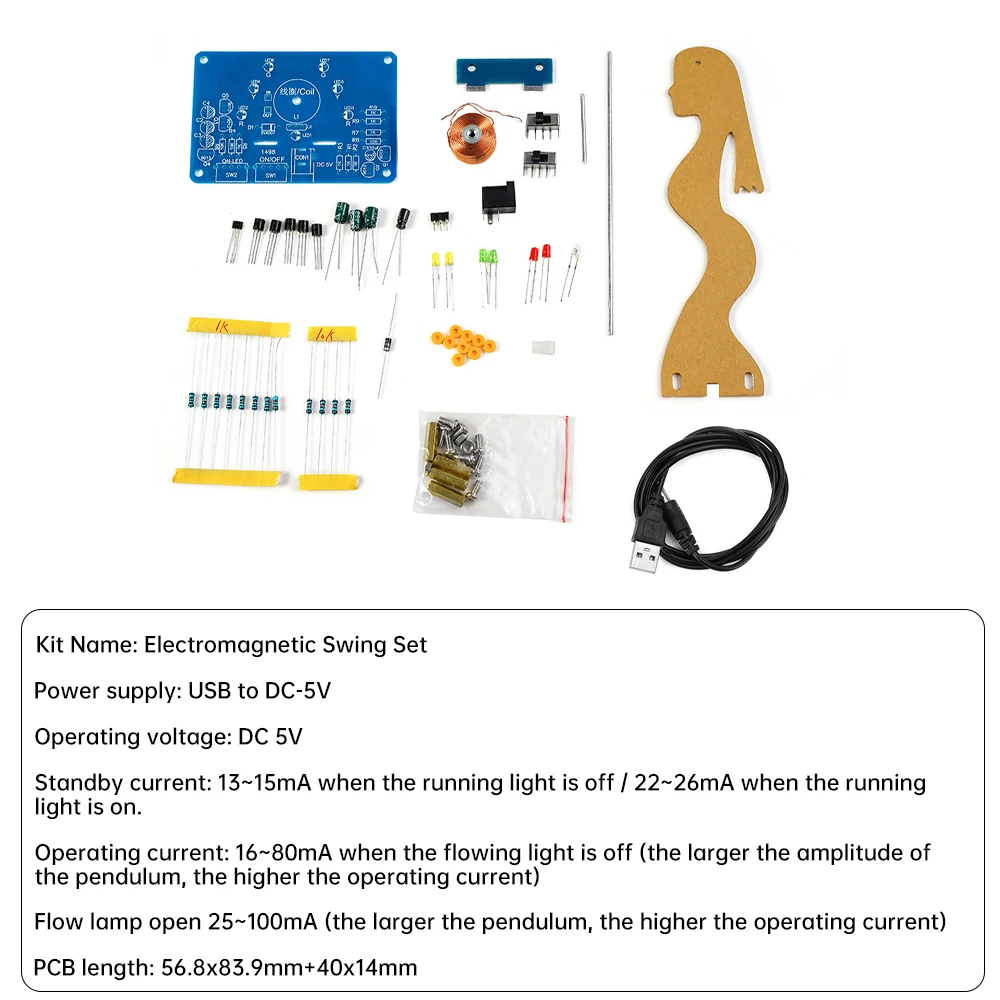

Parámetros del producto

Nombre del kit: Kit oscilante electromagnético

Fuente de alimentación: USB a DC-5V

Voltaje de funcionamiento: DC 5V

Corriente de espera: Luz de agua apagada 13 ~ 15mA/luz de agua encendida 22 ~ 26mA

Corriente de trabajo:

Lámpara de agua apagada 16 ~ 80mA (cuanto mayor sea la amplitud del péndulo, mayor será la corriente de trabajo)

Abra la lámpara de agua de 25 ~ 100mA (cuanto mayor sea la amplitud del péndulo, mayor será la corriente de trabajo)

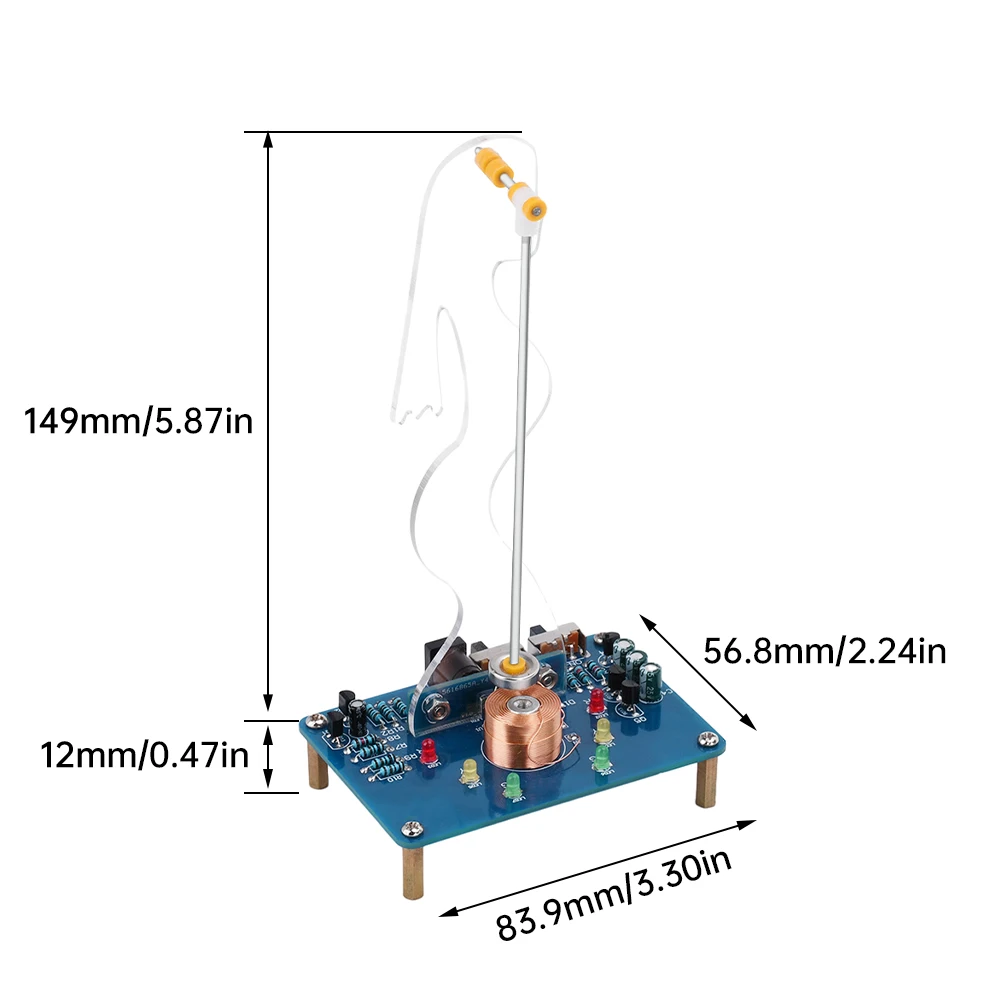

Longitud PCB: 56,8x83,9mm + 40x14mm

Instrucciones de uso

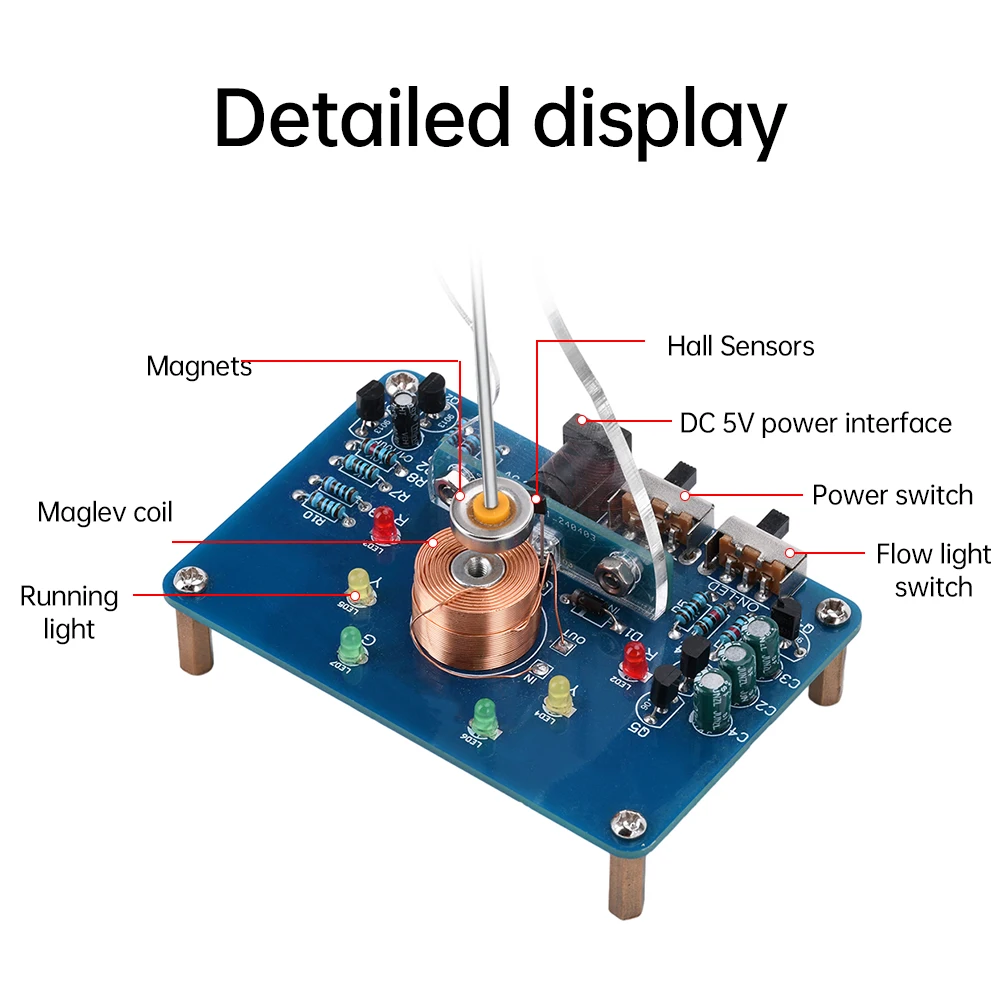

Nota: Si el columpio no puede oscilar hacia arriba, no coloque el imán en la bobina durante mucho tiempo en caso de energía, de lo contrario, Hall ha estado encendido, la bobina Maglev L1 durante mucho tiempo para acercarse a un cable Q1 también puede parecer un cable, Fácil de acortar los polos positivo y negativo, quema la fuente de alimentación.

Si esto sucede, apague la alimentación y solucione el problema con los siguientes pasos:

(1) Verifique la condición de soldadura del circuito, si hay soldadura continua, soldadura virtual, etc.

(2) Ajuste el ángulo de inclinación del sensor Hall

(3) Ajuste la altura del acrílico

(4) Ajuste la distancia entre el imán y el sensor Hall

(5) Observe si la dirección del imán, la conexión de la bobina de levitación magnética es correcta y si el sensor Hall está insertado hacia atrás

(6) El eje de hierro fijado en la placa acrílica no debe estar suelto, Ajuste la longitud de fuga del eje de hierro a tiempo, coloque el imán sobre la bobina, Y el otro lado del eje de tres vías se puede relajar adecuadamente para garantizar que pueda girar

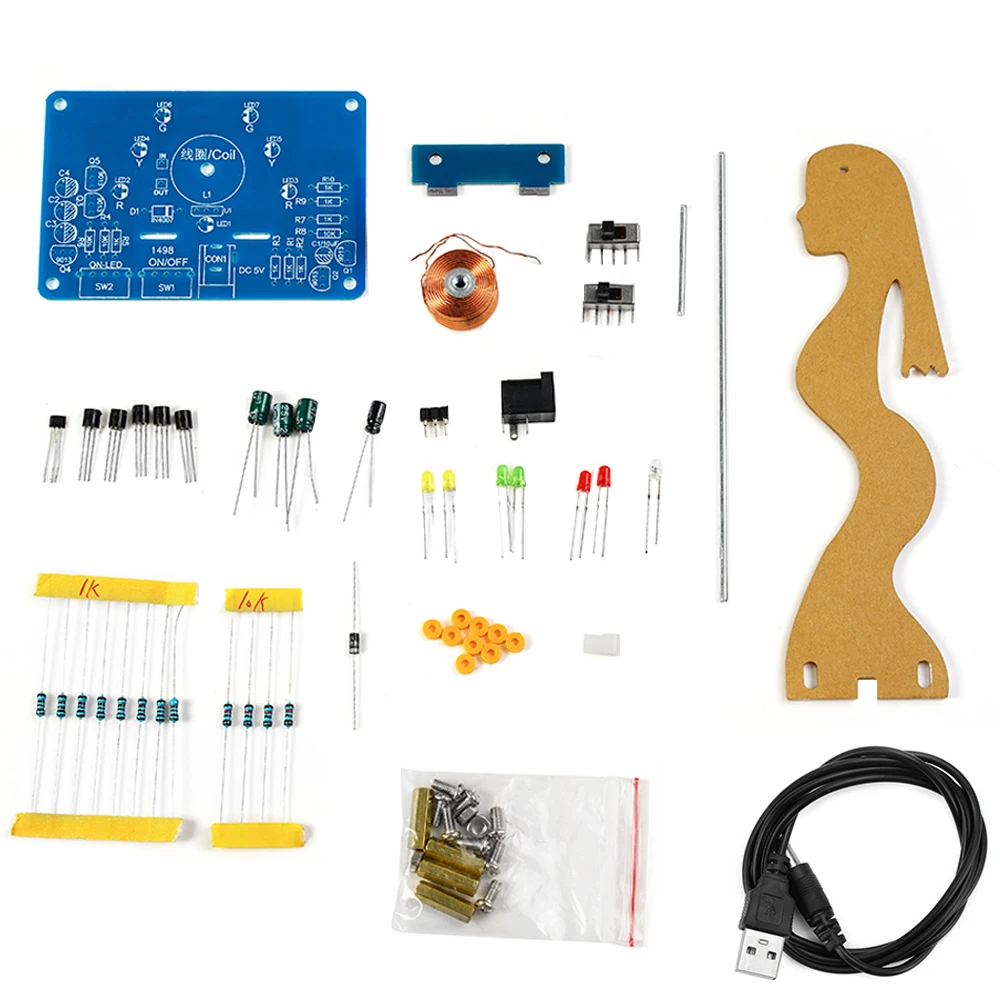

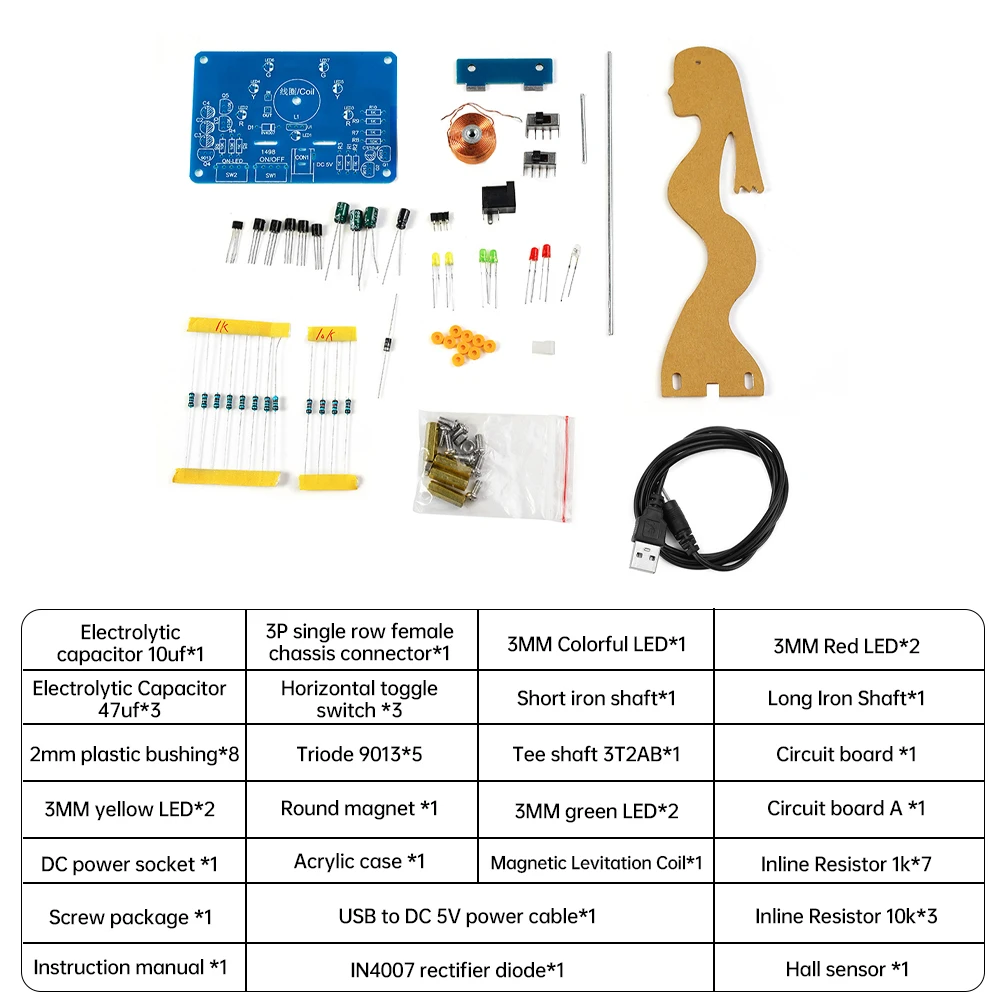

Paquete incluido:

1 x Kit de columpio electrónico DIY, experimento de enseñanza de inducción de columpio electromagnético y piezas de ejercicio de soldadura de entrenamiento práctico

Atención:

1. Este producto es un kit de bricolaje, no un producto final.

2. Este Proyecto de soldadura requiere conocimientos básicos de electrónica y habilidades prácticas.
