Kit Optoacopladores DIP 4N25 4N35 MOC3021-3063

Análisis general del producto

Llevo tiempo usando optoacopladores DIP en prototipos donde la separación galvánica no es negociable: desde automatizaciones con microcontrolador hasta drivers para cargas de red. Este kit, al venir en encapsulado DIP de 6 pines y reunir varias familias (4N25/4N35 y la serie MOC), me encaja especialmente cuando estoy en fase de prueba: puedo montar una placa base y dedicarme a validar topologías (aislamiento de señal frente a conmutacion en alterna) sin quedarme bloqueado por tener solo un tipo de encapsulado o una variante concreta.

Después de semanas alternando Arduino y ESP32 con etapas de potencia, lo que mas valoro aqui no es “un optoacoplador especifico”, sino el abanico de comportamiento que te permite cubrir dos necesidades distintas: por un lado, aislamiento con salida basada en fototransistor (4N2x/4N3x), y por otro, excitacion de un TRIAC/tiristor externo para conmutar cargas de corriente alterna (familia MOC). Esa dualidad reduce mucho el tiempo de iteración cuando todavía no sabes si tu carga va a ser mas sensible al ruido, si vas a necesitar un comportamiento con cruce por cero, o si conviene otra constante de conmutacion.

Calidad de construccion y materiales

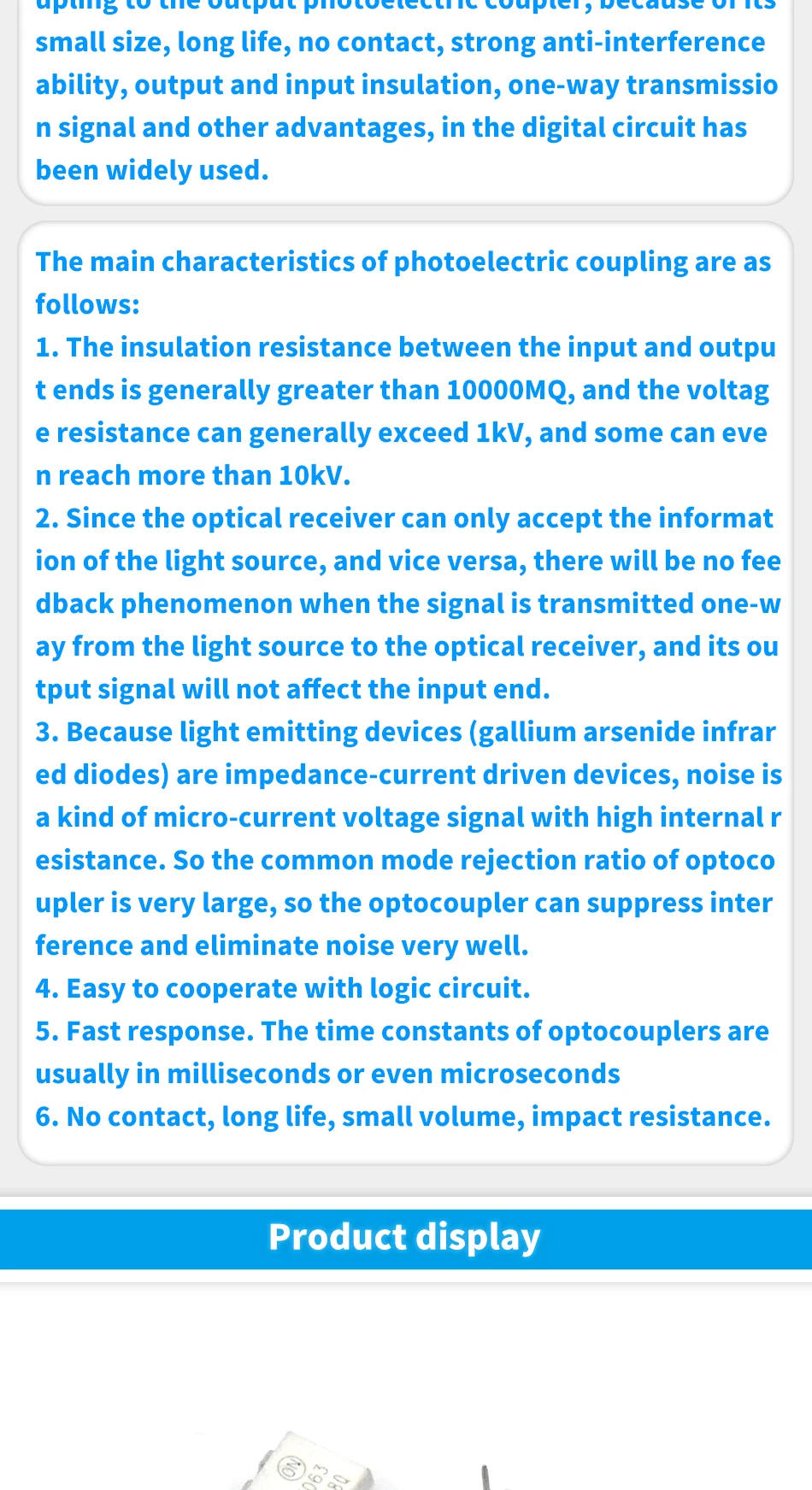

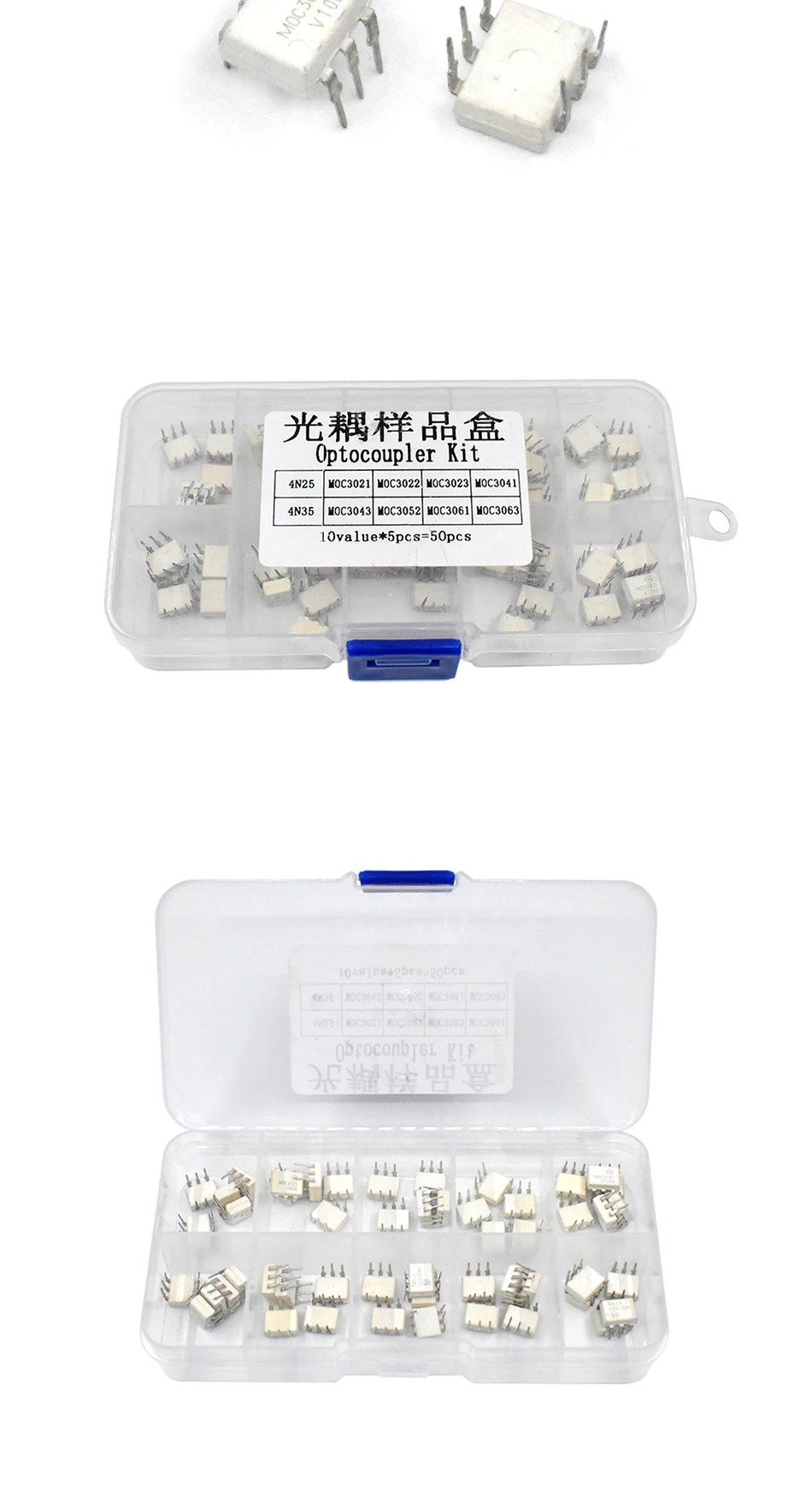

Al tratarse de un surtido en DIP, el “fit” mecanico es el primer punto a favor: se sueldan bien en protoboard y en PCBs de agujero pasante, y la geometria de 6 pines facilita mantener el orden de cableado y reducir errores en pruebas rápidas. En mi experiencia, lo mas determinante con optoacopladores DIP no es el “acabado” del plastico, sino la consistencia entre unidades y la robustez de las patillas frente a ciclos de montaje/desmontaje.

En sesiones de pruebas repetidas (desmontando para cambiar cableado, revisando la direccion del LED interno, y midiendo con multimetro y osciloscopio), las unidades han respondido de forma estable dentro de lo esperable en componentes discretos: no he notado comportamiento erratico sistematico ni deriva marcada que hiciera inviable calibrar umbrales o tiempos. Eso si: al trabajar con entradas desde 3.3 V (ESP32) o 5 V (Arduino), conviene asumir que el margen para el LED interno depende de tu resistencia limitadora y de la caida real en tu señal de control; con DIP, cualquier error de orientacion o de polaridad se paga rapido, y el kit te obliga a ser cuidadoso, aunque sea facil corregirlo en una segunda iteracion.

Compatibilidad y rendimiento

Compatibilidad con microcontroladores (Arduino/ESP32): La integracion de la “parte de entrada” suele ser directa: conectas el LED interno del optoacoplador a una salida digital del micro mediante una resistencia limitadora adecuada y una referencia comun solo en el lado de control. Para el lado de salida, el esquema cambia segun familia:

• Con 4N25/4N35, trabajas con un fototransistor para transferir el estado aislado. En mis montajes, el rendimiento real aparece al configurar resistencias de pull-up/pull-down, porque el tiempo de subida/bajada y el nivel logico efectivo dependen de tu red resistiva y de la corriente del fototransistor.
• Con MOC302x y MOC304x/306x, necesitas excitar un TRIAC o tiristor externo: el optoacoplador no es el que soporta la carga, sino el que “dispara” el componente de potencia. Aqui el punto tecnico critico es el acoplamiento entre el lado de control y la etapa de potencia (impedancias, cableado, y como conectas el gate del TRIAC). El opto es parte del sistema; si el layout o las masas/retornos estan mal gestionados en el lado de potencia, la conmutacion se vuelve irregular.

Comportamiento en alterna (encendido con o sin cruce por cero): En proyectos con dimmer o control “a tramas”, los opto que trabajan en fase aleatoria te dejan jugar con el instante de disparo, pero suelen ser mas exigentes con mitigacion de interferencias y con el control de sincronizacion. Cuando he usado los de cruce por cero para encendido/apagado mas “limpio”, he notado que el conjunto tiende a generar menos picos de ruido y a ser mas amable con la conmutacion, especialmente con cargas resistivas o pequeñas cargas donde no necesitas modular fase. Esto se traduce en menos sorpresas en el lado analogico del sistema (mediciones, lectura de sensores, estabilidad del firmware cuando activas relés o cargas).

Rendimiento practico bajo ruido y picos: Lo mas relevante en aislamiento no es solo “que aisle”, sino que la conmutacion de la carga no te meta ruido en tu micro. Usando cables relativamente cortos en el lado de control y manteniendo distancia fisica con el lado de potencia, el conjunto se comporta bien. En el lado de potencia, si hay motor, transformador pequeño o cargas con induccion, el comportamiento depende mucho del diseño: snubbers y protecciones ayudan mas que “cambiar de opto” a ciegas. Aun asi, disponer de variantes del tipo MOC te permite ajustar la conmutacion al tipo de red que estas gestionando.

Puntos fuertes y aspectos mejorables

Fortalezas:

• Versatilidad por familias: puedes pasar de aislamiento de señal (fototransistor) a excitacion de TRIAC/tiristor (MOC) sin cambiar estrategia general ni encapsulado.
• Rapidez de prototipado: tener varias referencias reduce el ciclo “montar, descubrir que no es el tipo adecuado, deshacer y esperar recambios”.
• Encapsulado DIP util en pruebas: facilita iteraciones con menos frustracion que módulos mas compactos y dificiles de reubicar.

Aspectos mejorables:

• Necesidad de dimensionado correcto: para que el fototransistor (4N2x/4N3x) o el disparo del TRIAC (MOC) funcionen “a la primera”, hay que dimensionar resistencias de entrada y redes del lado de potencia. Con un kit surtido, el error mas comun que veo es asumir valores de resistencias “por defecto” sin ajustar al nivel de la salida del micro ni a la topologia del transistor/gate.
• Cableria y layout en el lado de potencia: aunque exista aislamiento, el ruido conducido y radiado puede seguir afectando si el retorno de la etapa de potencia comparte rutas largas o si el cableado cruza de forma poco ordenada. Para cargas en alterna, un buen ruteo y protecciones basicas (segun carga) marcan mas que cualquier diferencia entre referencias del kit.
• No tener “un solo” opto para un diseño final: para una PCB definitiva, a veces acabas quedandote con una unica referencia. Este kit es excelente para laboratorio, pero luego toca consolidar.

Consejos practicos de uso y mantenimiento:

• Antes de conectar el lado de potencia, valida con un multimetro y una fuente de baja tension el comportamiento del LED interno (orientacion y activacion).
• En el lado de salida:
  • Para 4N25/4N35, configura pull-up/pull-down en funcion del nivel logico que necesitas y prueba tiempos si tu aplicacion depende de transiciones rápidas.
  • Para MOC, prueba con el TRIAC/tiristor exacto que vayas a usar y ajusta la etapa de disparo; un opto “correcto” con una red de gate floja puede dar conmutaciones inconsistentes.
• Mantén una separacion clara entre cableado de control y cableado de red, y si el proyecto lo permite, usa gabinetes y sujecion mecánica que evite tirones en patillas al manipular.

Veredicto del experto

Es un kit muy competente para trabajo de prototipado y pruebas: su mayor valor esta en que te cubre dos rutas habituales (aislamiento de señal con fototransistor y excitacion de conmutacion de alterna con TRIAC/tiristor externo) con un formato DIP practico y rapido de integrar. Si te dedicas a automatizacion con microcontroladores y necesitas iterar hasta encontrar el comportamiento adecuado segun la carga (resistiva, inductiva, dimmer, encendido limpio), este surtido reduce fricciones y acelera decisiones tecnicas. Para un producto final, yo consolidaria a una o dos referencias tras validar el comportamiento real con tu TRIAC, tu carga y tu sincronizacion; pero como herramienta de banco durante semanas, cumple muy bien su papel y lo hace con un nivel de control que se nota cuando empiezas a medir, depurar ruido y estabilizar conmutaciones.
