MOD RGB para N64 Nintendo 64
Característica

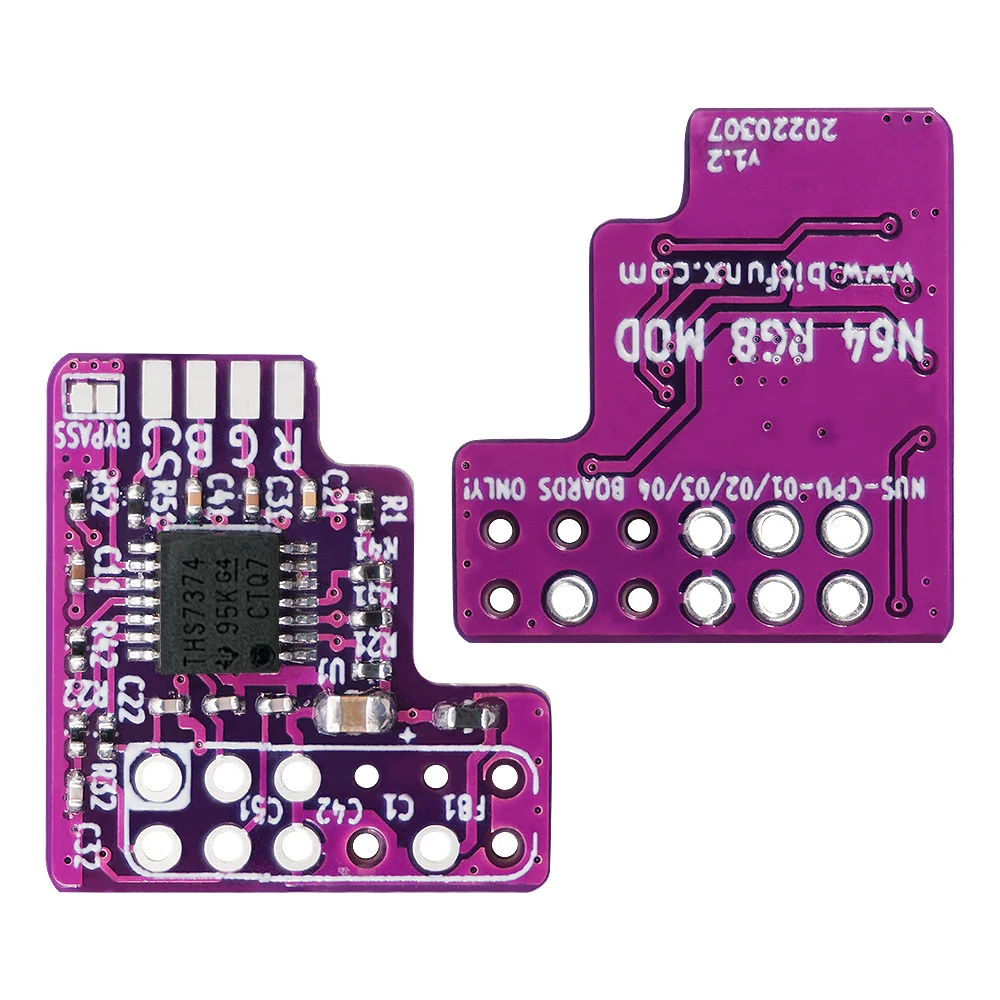

1) RGB mod utiliza THS7374 AMP para mostrar imágenes más claras y suaves

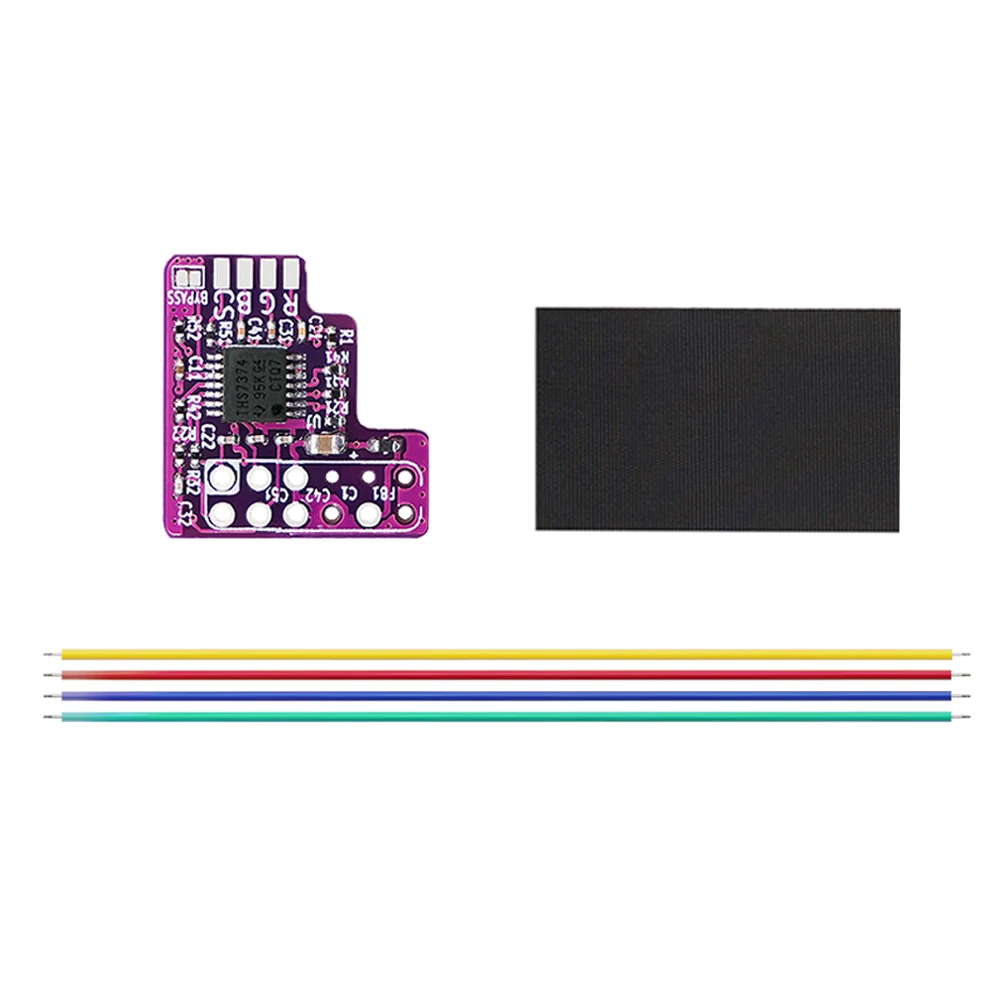

2) Contiene cuatro colores de cable R G B S y cinta aislante
3) El producto viene con un tutorial de instalación detallado, que requiere una cierta cantidad de habilidad práctica

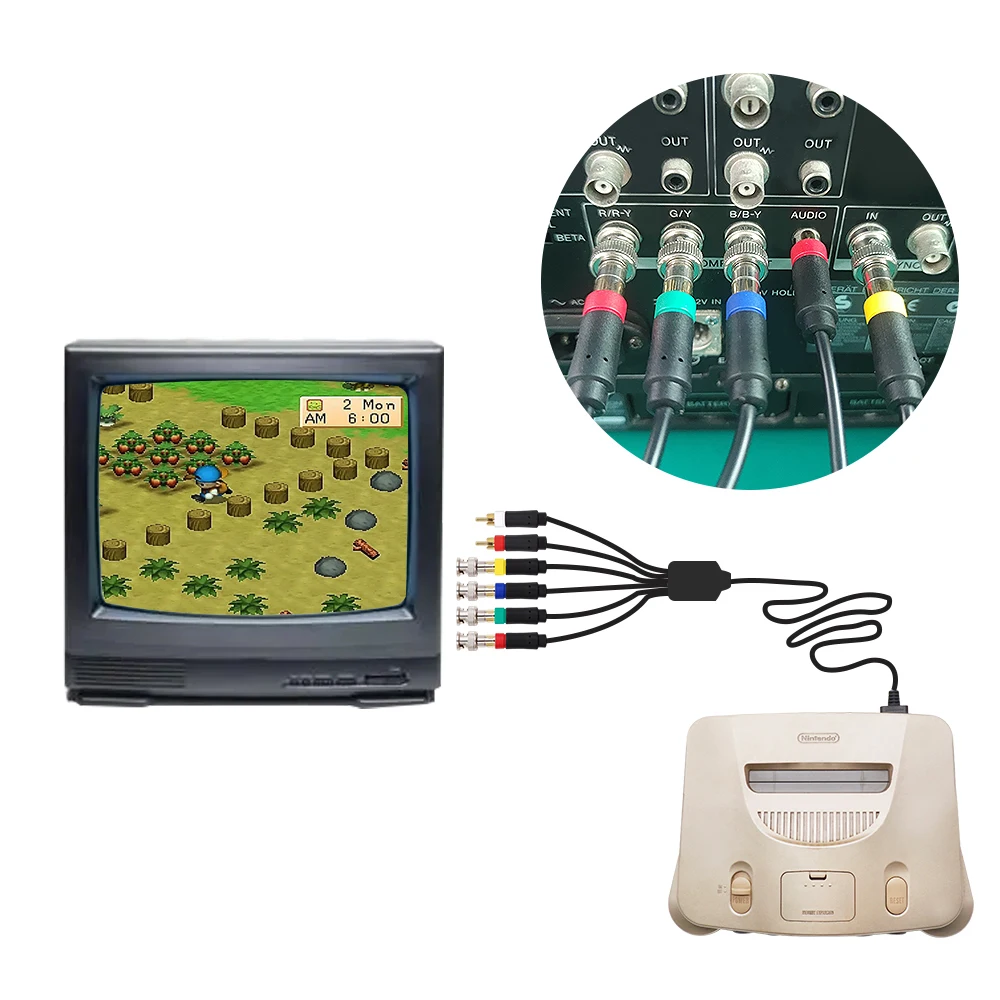

4) Se puede conectar directamente a CRT TV (Cable compuesto N64) O se utiliza conOSSC（Cable RGB para N64）
Cómo encontrar los sistemas NTSC N64 de salida RGB:
-Si tiene un número de serie que comienza con "NS1" (EE. UU.), "NUJ1" (Japón) o sistemas franceses con el número de modelo "(FRA)", entonces lo más probable es que tengas un N64 que sea compatible. Supuestamente, algunos de los primeros N64 canadienses también contienen este chip.
-Muchos N64 brasileños más antiguos contienen el mismo chip y pueden ser modificados RGB. A pesar de que Brasil utilizaba la opción de los juegos NTSC, todavía era de 60Hz y solo era compatible con los juegos NTSC: En el caso de los Juegos de la marca, el sistema de navegación de la red es de la misma manera.
-Si tiene un número de serie que comienza con cualquier otra cosa, o es una consola PAL
No es compatible con este módulo

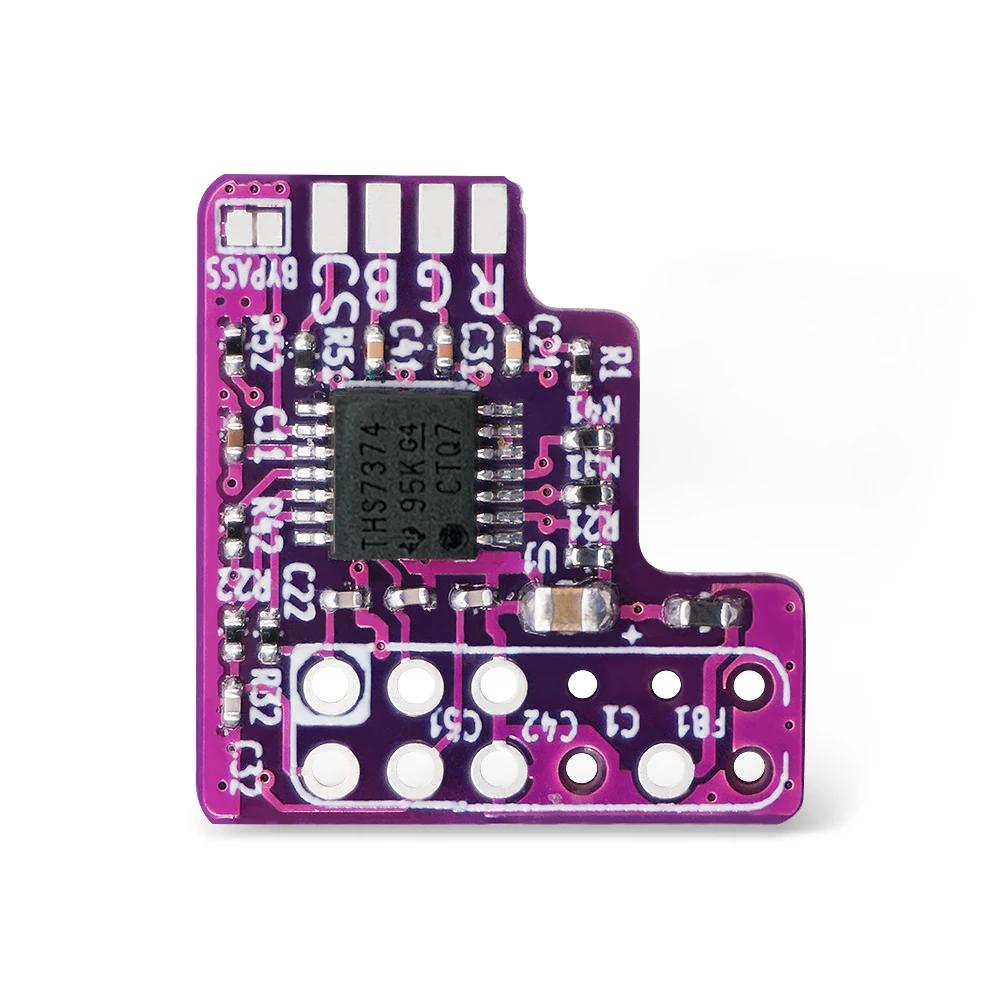

ATENCIÓNJersey 'Jbypass'El THS7374 tiene un filtro de paso bajo en cada uno de los cuatro canales que se puede activar cortocircuitando el puente 'bypass' en la placa de modificación. Esto es principalmente necesario si Conecta la consola directamente a un televisor de pantalla plana. No hay necesidad de filtro de paso bajo en dispositivos analógicos.Si usa un OSSC o un Framemeister, es mejor usar sus opciones de filtro.¡Esta modificación solo funciona con las revisiones de la placa principal del 03/04/02/!

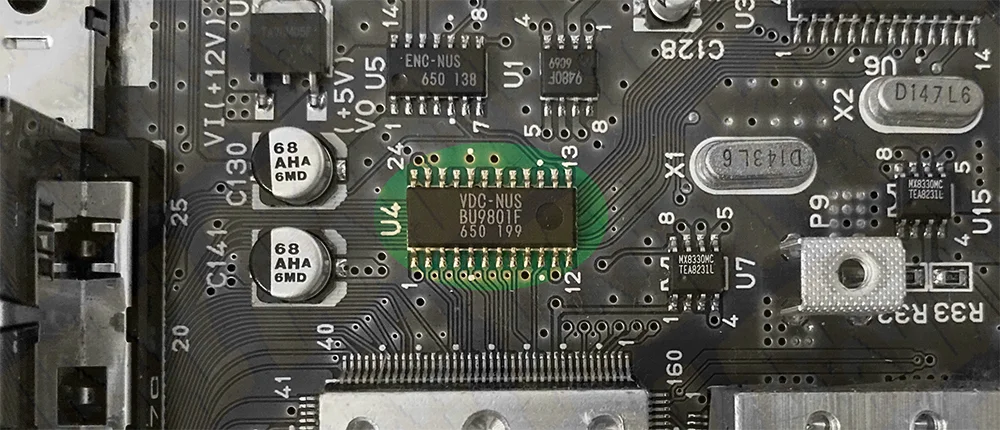

Además, verifique que su placa principal tenga un chip 'VCD-NUS'/'VCD-NUS A' (U4).
Si ese no es el caso, ¡deténgase aquí! ¡Su consola no es compatible con esta placa de modificación!
Guía de instalación N64 RGB MOD

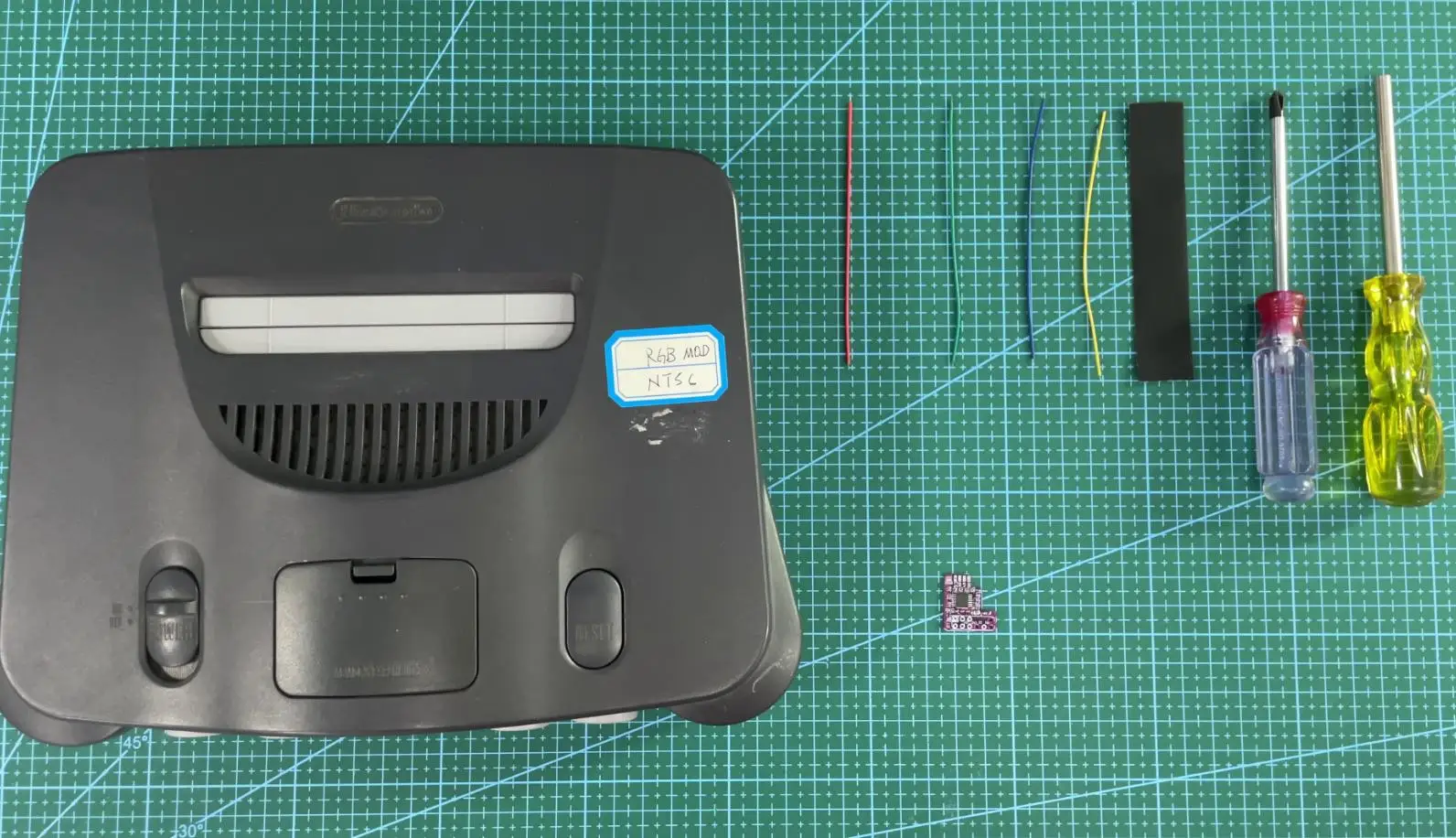

Herramientas necesarias:
Destornillador Phillips
Broca de seguridad para juegos de 4,5mm
Cuatro cables electrónicos
Un trozo de cinta aislante
Mod N64 RGB
Paso 1

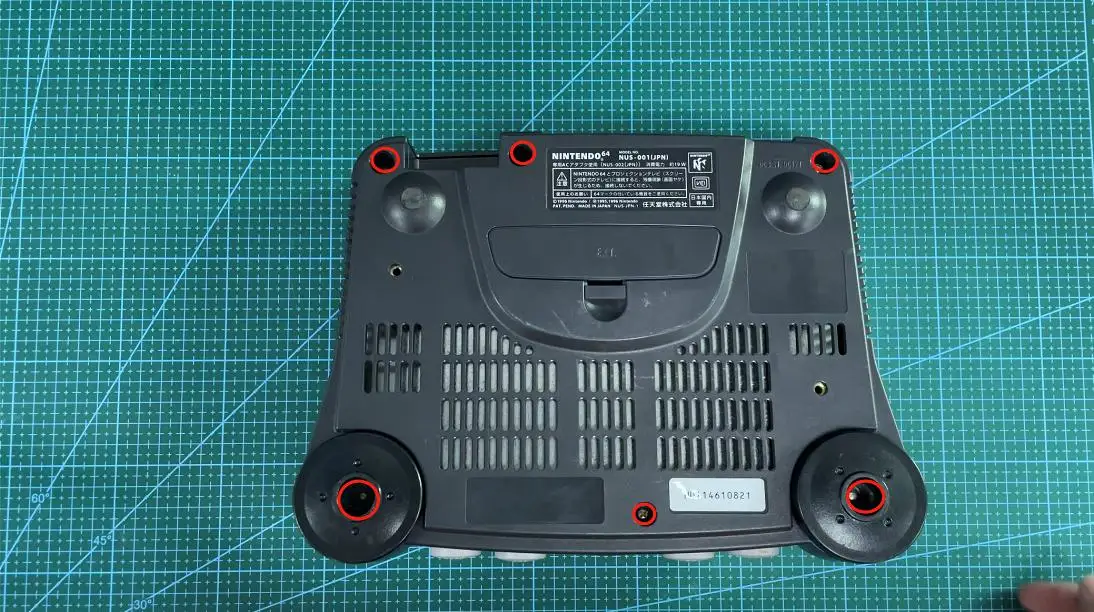

Usando una broca de seguridad de juego de 4,5mm, retire los 6 tornillos de la parte inferior del
N64
Paso 2

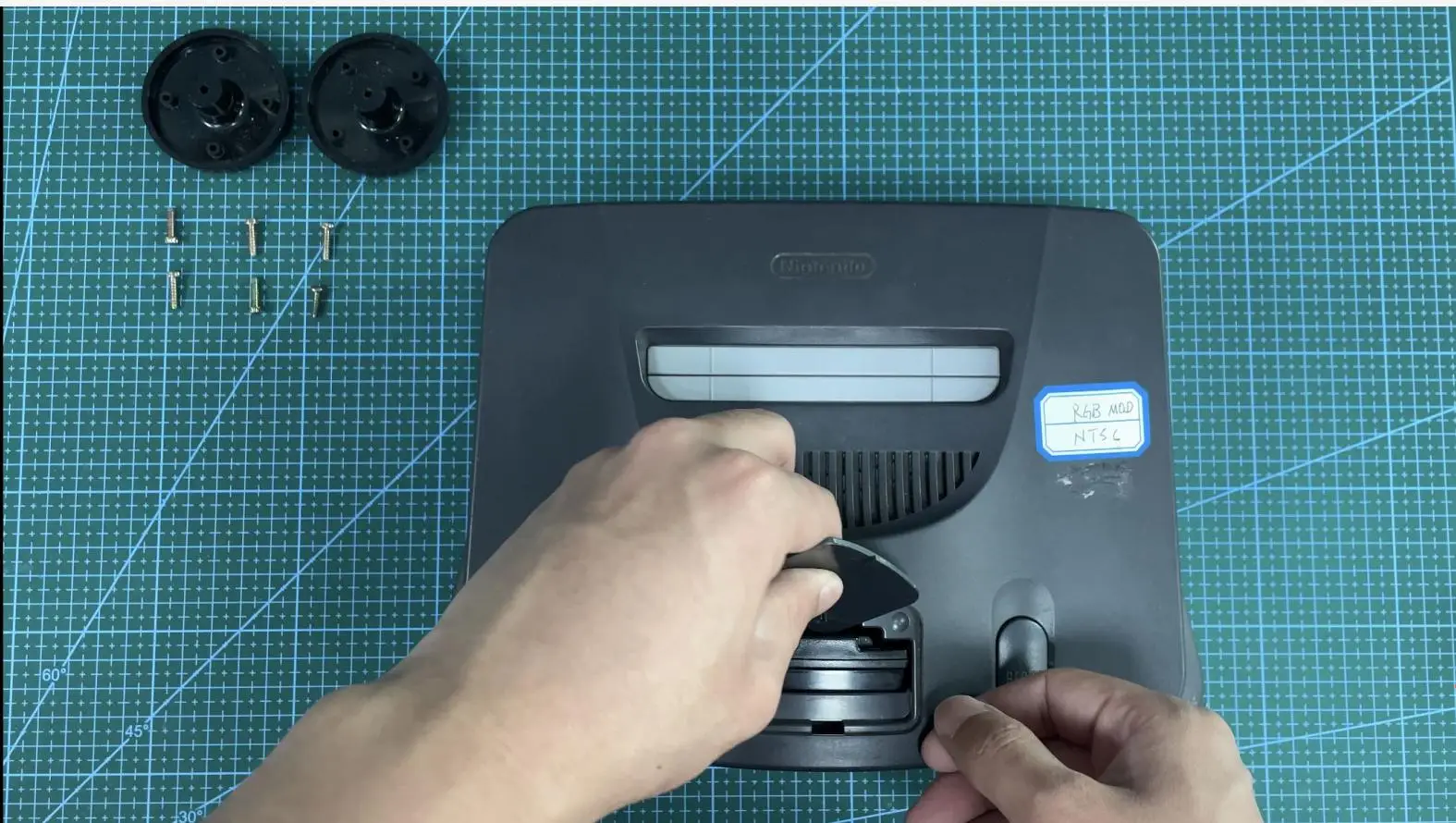

Comience el desmontaje quitando el puente/paquete de expansión de la N64 y quitando la mitad superior de la carcasa N64.
Paso 3

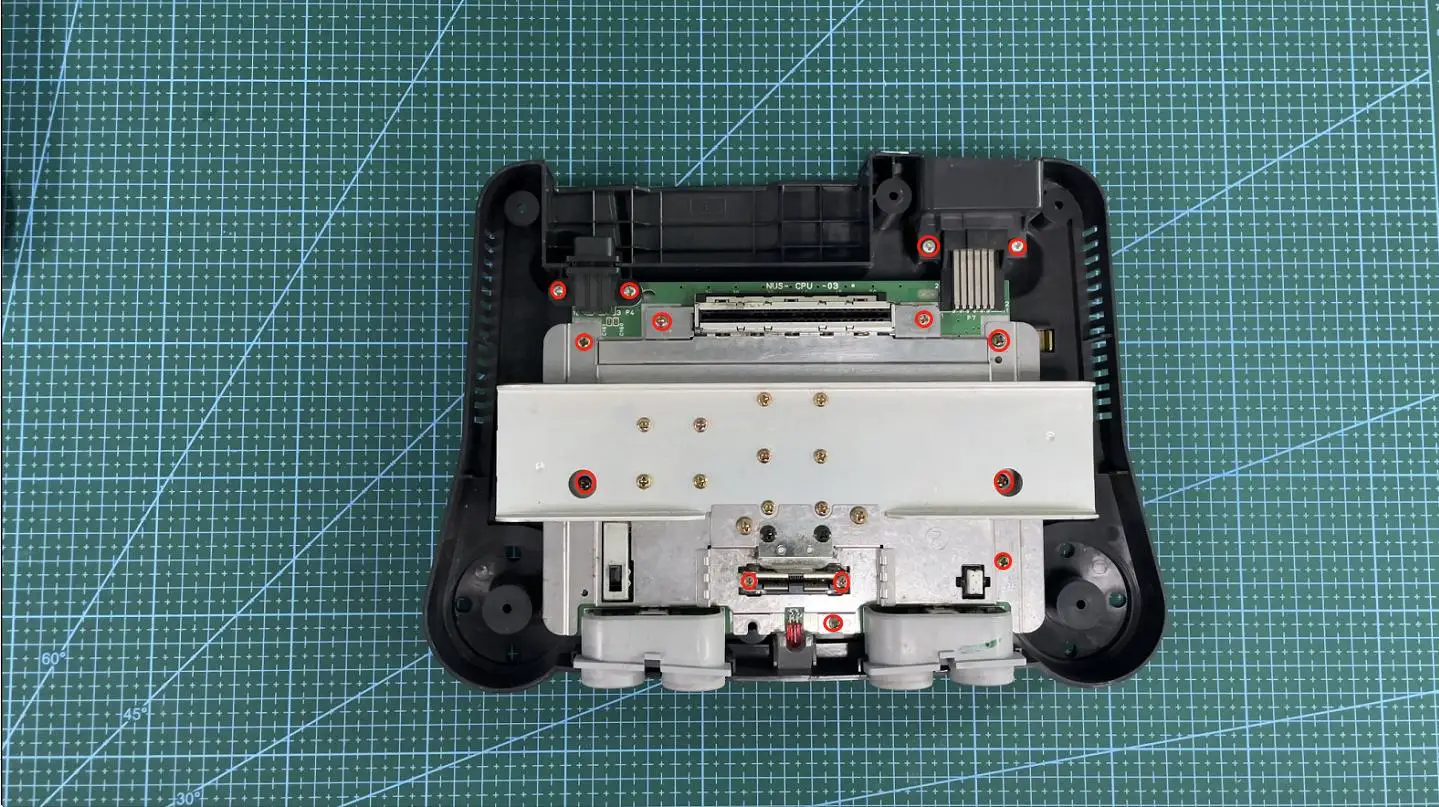

Retire los 14 tornillos Phillips que aseguran la PCB N64 y retire la PCB.
Paso 4

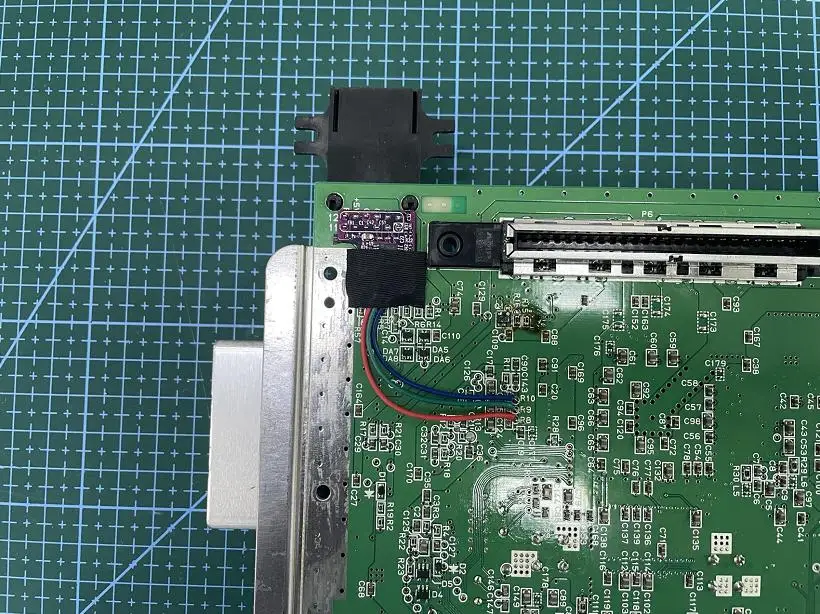

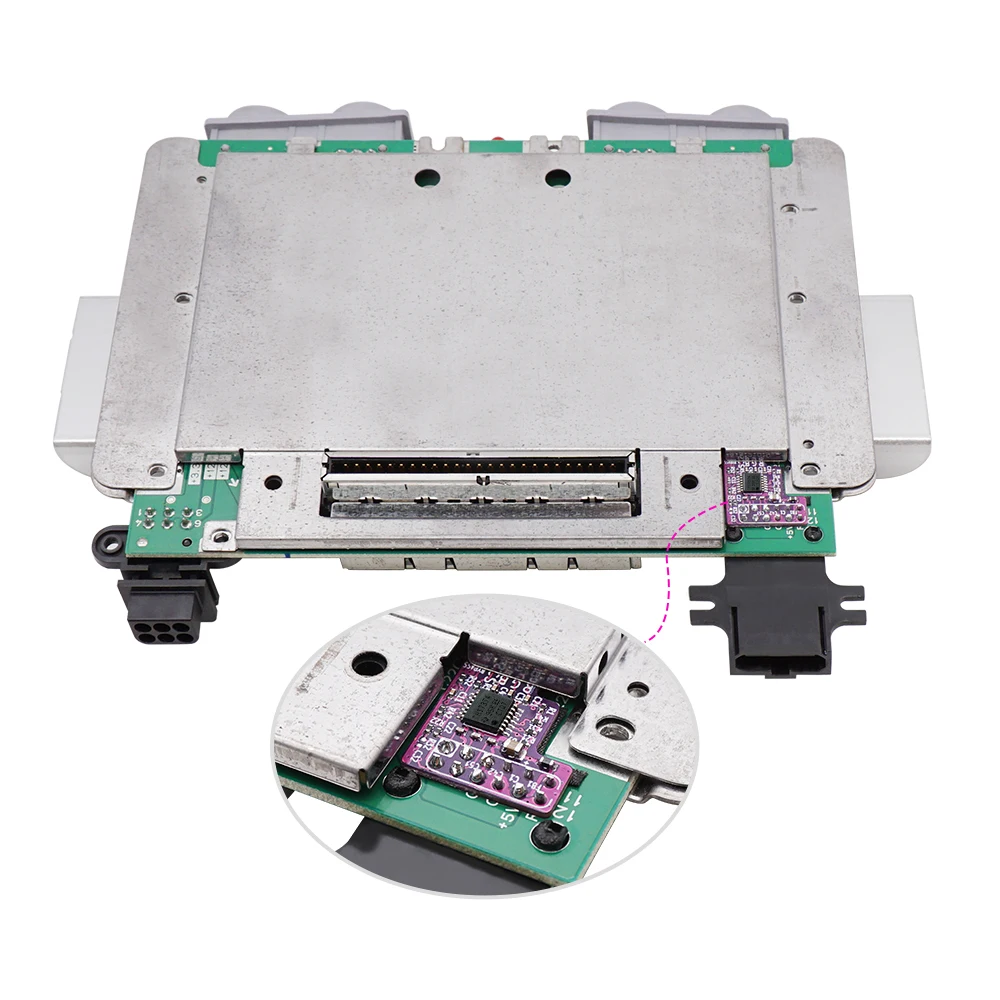

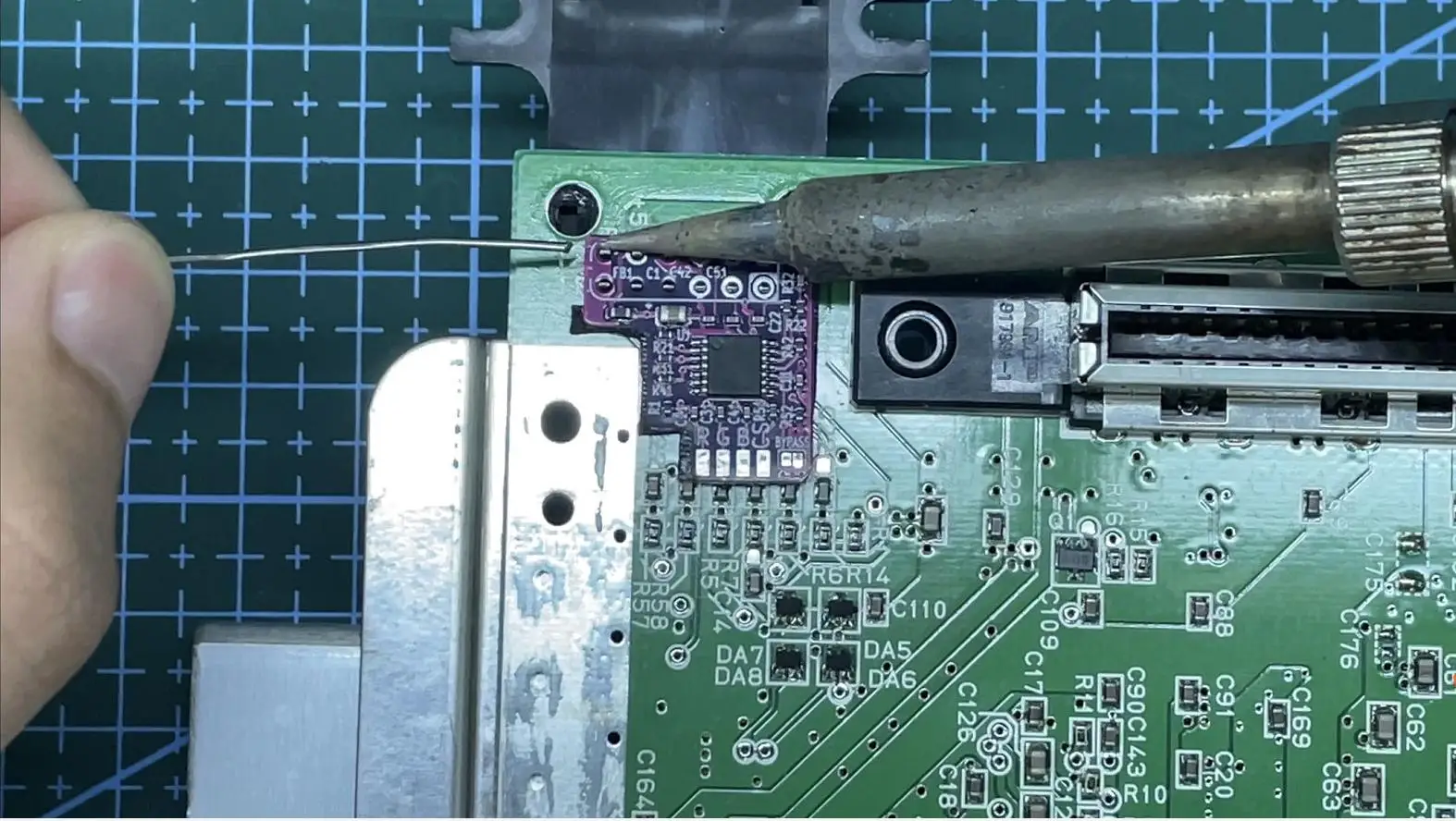

Coloque el N64RGBmod sobre los pines de salida múltiple y Suelde en su posición.
Paso 5

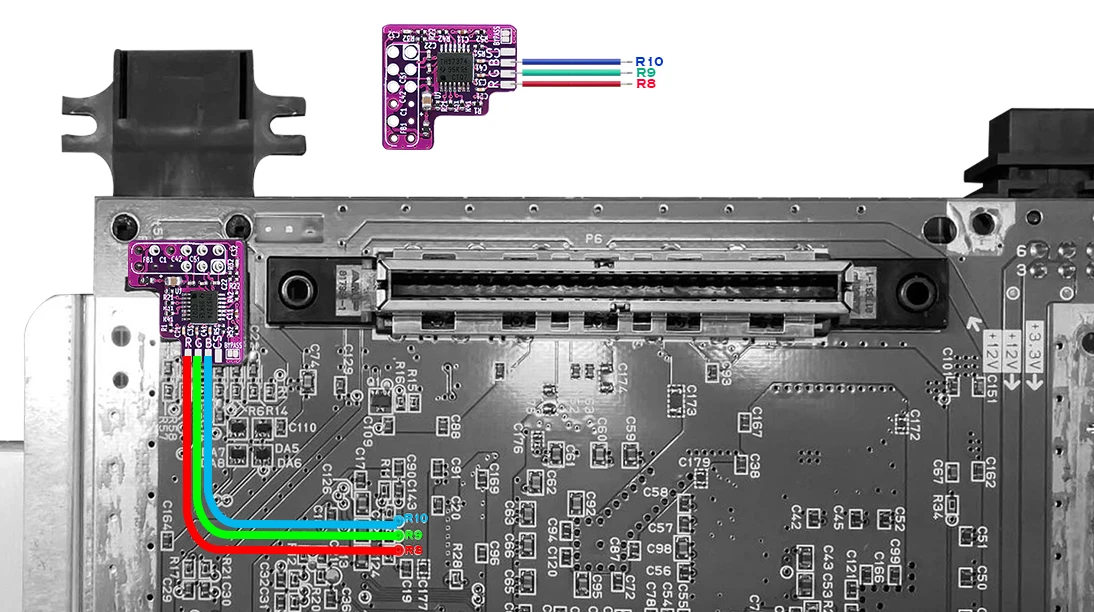

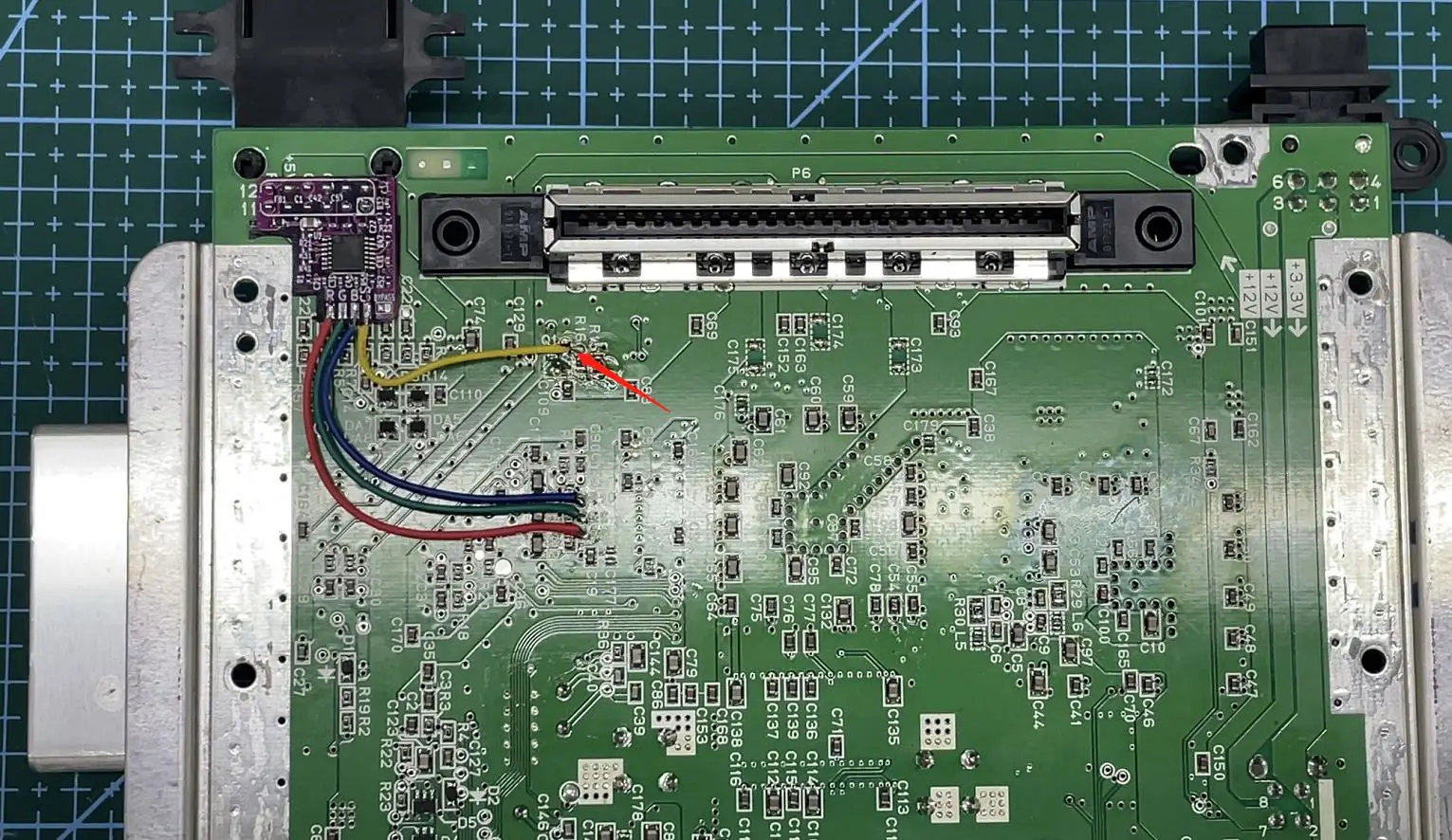

Si usa el cable de cinta suministrado. Doble el cable plano en un ángulo de 90 ° y retire el

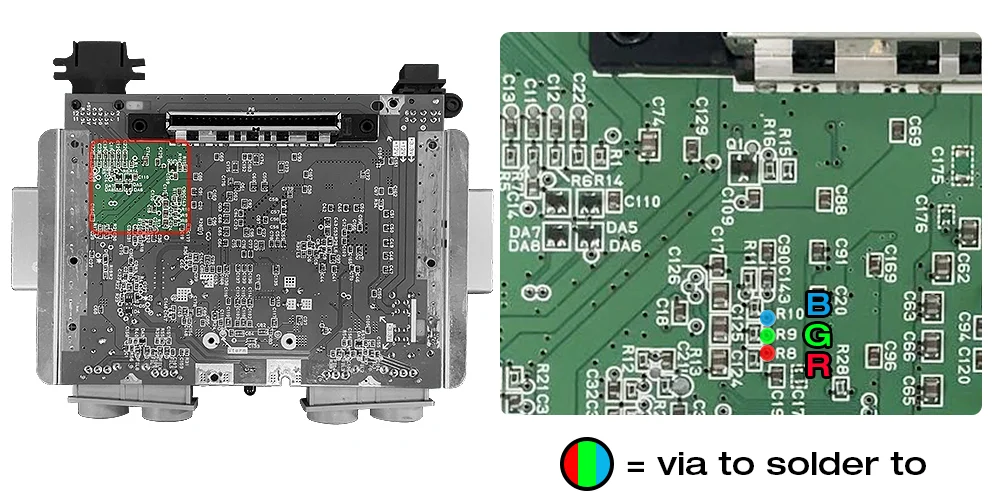

Exceso. Soldar en posición. R10=azul, R9=verde y R8=rojo.
Paso 6

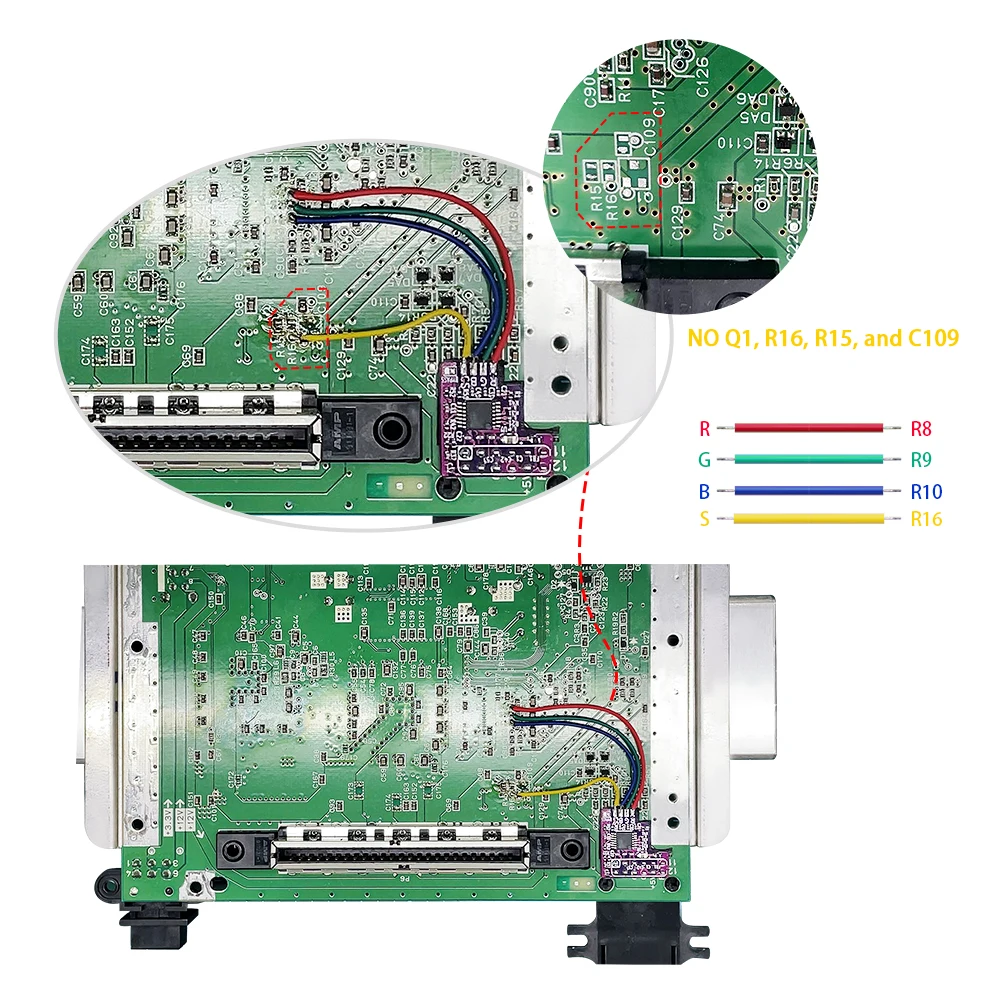

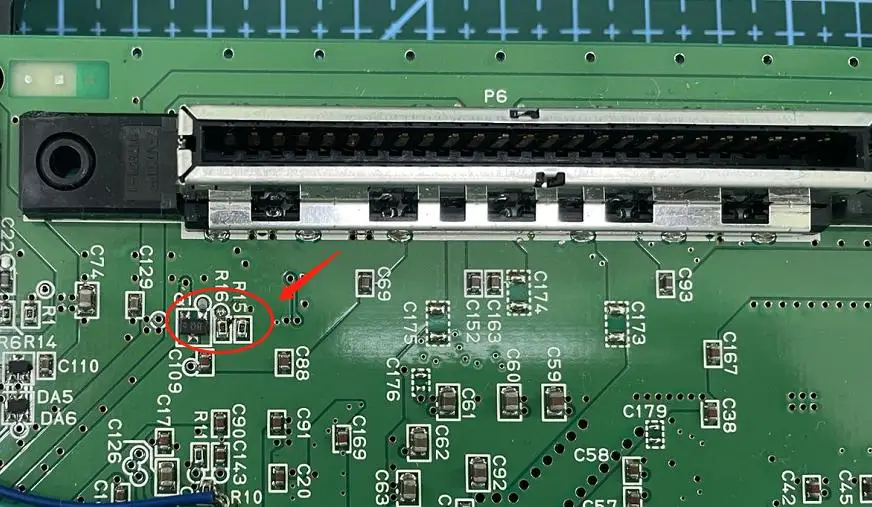

La unidad y el búfer de los primeros N64 C-Sync al multi-out. Si Q1, R16, R15 y C109
Si está presente y tiene un cable C-Sync apropiado, la instalación se puede completar directamente, omita los siguientes pasos.
Paso 7
Para N64 con falta de circuitos C-Sync, soldadura en posición, R16=CS
Paso 8
Use cinta aislante para cubrir la parte soldada para evitar cortocircuitos
Los pasos de instalación han terminado, ensambla y prueba
