Descripción

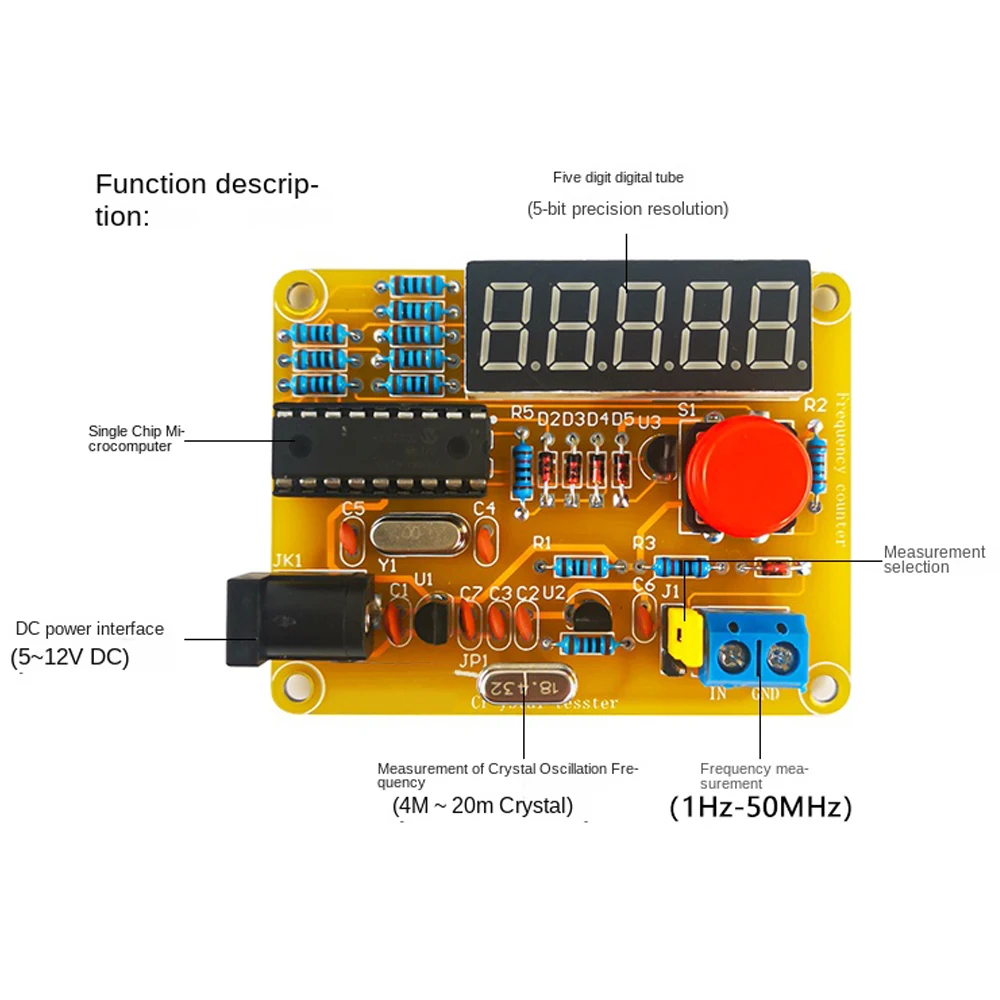

Características del producto:
1.Rango de frecuencia medible 1 Hz-50 MHz voltaje mínimo 5 V (1 Hz-50 MHz);
2.Se puede medir la frecuencia de oscilación de las oscilaciones cristalinas más utilizadas;
3.Resolución de precisión de cinco bits (por ejemplo,0,0050 kHz, 4,5765 MHz, 11,099 MHz);
4.Conversión automática de rango, sin conmutación artificial;
5.Configuraciones de frecuencia de suma y resta programables para medir transceptores de radio y otros equipos;
6.Puede elegir el modo de ahorro de energía y apagar la pantalla automáticamente si la frecuencia no cambia significativamente dentro de los 15 segundos.
7.Puede funcionar con una interfaz universal USB5V, una fuente de alimentación CC externa o una batería de 9V.La cantidad de componentes es pequeña, todos los componentes enchufables y la instalación y depuración son sencillas.
Pasos de depuración:
1.Después de soldar el IC, el microordenador de un solo chip PIC16F628A, preste atención a la dirección del IC.¡La inserción puede dañar el chip!
2.Compruebe si el IC está inverso.Si hay algún inverso, corríjalo a tiempo.
3.Después de verificar, después de encender, el cuarto tubo digital muestra 0.Indica instalación exitosa
Pasos para usar:
1.Antes de medir la señal, conecte la tapa del puente j1.El terminal azul es IN. Para la entrada de señal, GND está conectado a la señal GND y el rango de la señal de entrada no puede ser superior a 30 V, de lo contrario podría dañar la microcomputadora de un solo chip y otros componentes.
2. Inserte una tapa de puente j1 antes de medir el cristal. Se puede medir la vibración del cristal de 4M a 20M y también se puede medir la vibración del cristal de 40M.
