Llevo varias semanas probando el kit CD4017 de LOTHYE en mi banco de trabajo, y debo decir que cumple con lo que promete: es una herramienta de aprendizaje sólida para quienes quieren entender cómo funciona un contador decimal en la práctica. El concepto es sencillo pero efectivo: utilizar el circuito integrado CD4017 para crear un efecto visual de "agua fluyente" con diez LED, todo ello controlado por la detección de sonido ambiente.
He montado el kit utilizando diferentes fuentes de alimentación, desde una fuente de laboratorio regulada hasta un cargador USB estándar de 5V, y el comportamiento ha sido consistente. El efecto visual que se obtiene cuando el micrófono del circuito capta ruido es inmediato y bastante satisfactorio para un proyecto de esta índole. No estamos ante un producto de consumo masivo para el salón, sino ante un componente educativo que cumple su función didáctica con rigor.
Calidad de construcción y materiales

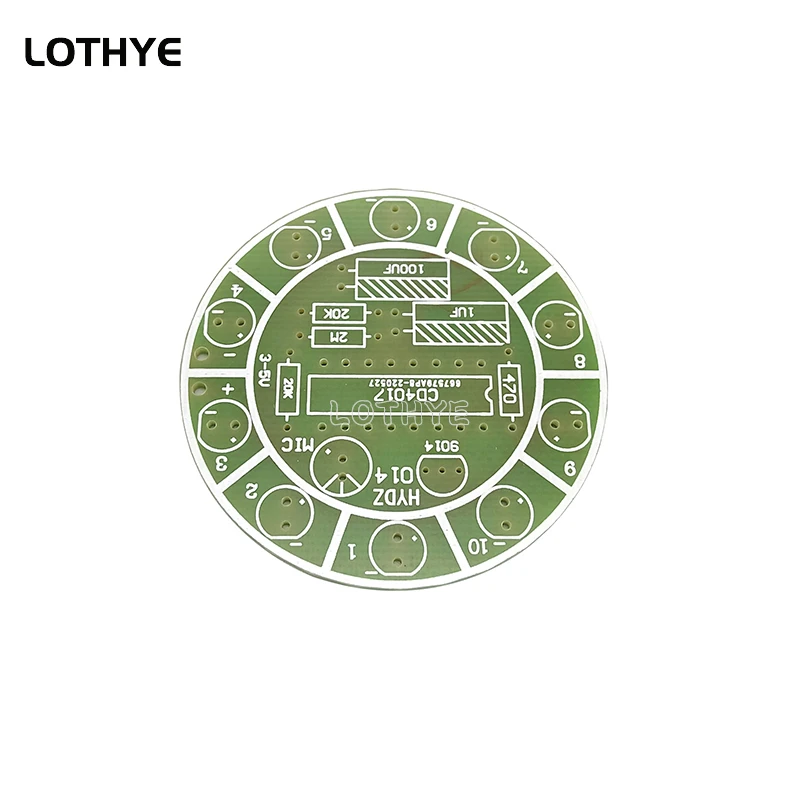

La placa de circuito impreso (PCB) presenta un diámetro de 48 mm, un tamaño que considero ideal para manipularlo cómodamente sin que resulte excesivamente grande para un prototipo. El grosor de 1,6 mm es el estándar en la industria para placas de este tipo, lo que garantiza una rigidez adecuada y facilita el proceso de soldadura sin que la placa se doble excesivamente si no usamos un soporte adecuado.
He revisado el acabado de las pistas de cobre y la serigrafía. En general, la calidad es aceptable para un kit de entrenamiento. Los pads de soldadura están bien definidos, lo que es crucial para quienes están empezando; un pad mal terminado puede frustrar a un principiante. Los orificios (vías) tienen el diámetro justo para alojar componentes Through-Hole (TH), que es lo habitual en kits de soldadura DIY. He notado que la limpieza de la placa tras la soldadura es sencilla, aunque recomiendo usar flux de calidad para evitar que las uniones queden opacas.
Los componentes incluidos, incluyendo el chip CD4017 y los diez LED, parecen ser de fabricación estándar. Los LED tipo "agua fluyente" ofrecen una dispersión lumínica correcta, aunque no esperes la intensidad de un LED CREE de alta potencia. El sensor de sonido (típicamente un micrófono electret o un módulo de detección de sonido en estos kits) responde bien a rangos de frecuencia medios, captando perfectamente los golpes en la mesa o el sonido de la voz humana a un volumen moderado.
Compatibilidad y rendimiento
El kit se alimenta con 5 V de corriente continua. Esto es un punto a favor de su versatilidad. En mis pruebas, he conectado el kit a un puerto USB de mi ordenador, a una batería LiPo con regulador a 5V y a una fuente de alimentación conmutada. En todos los casos, el consumo ha sido mínimo, rondando los pocos miliamperios cuando todos los LED están activos en secuencia, lo que lo hace muy eficiente energéticamente.
El rendimiento del circuito CD4017 como contador es impecable. Recordemos que el CD4017 es un contador/divisor de Johnson de década, y en este montaje se aprovecha su capacidad para activar salidas secuenciales (Q0 a Q9). La señal de reloj que dispara el avance de los LED está generada por la detección de sonido. He realizado pruebas variando la intensidad del sonido y he observado que el circuito es capaz de captar estímulos sonoros sin necesidad de un amplificador externo potente, aunque en entornos muy ruidosos el efecto puede volverse un poco errático si no hay un filtrado adecuado en el diseño del kit.
En cuanto a la compatibilidad técnica, al ser un circuito analógico/digital básico, no tiene problemas de drivers ni de sistemas operativos. Es electrónica pura. Esto lo hace perfecto para integrarse en proyectos más grandes, como una base para una lámpara de escritorio con activación por aplausos o sonido, o incluso como indicador visual en sistemas de control más complejos.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Curva de aprendizaje: Es un kit excelente para familiarizarse con la lectura de esquemas y el montaje de componentes con polaridad (LEDs, condensadores electrolíticos).
- Versatilidad de alimentación: El requerimiento de 5V CC lo hace compatible con casi cualquier fuente de alimentación moderna o puerto USB.
- Valor didáctico: Ver el funcionamiento del CD4017 en tiempo real, con el efecto visual de los LED, ayuda a entender conceptos abstractos de electrónica digital de forma tangible.
- Tamaño compacto: Con 48 mm de diámetro, es fácil de alojar en cajas pequeñas o integrar en paneles de pruebas.
Aspectos mejorables
- Sensibilidad al sonido: Como suele ocurrir con estos kits económicos, la calibración de la sensibilidad del micrófono puede ser un poco tosca. En mi experiencia, he tenido que ajustar la proximidad de la fuente de sonido para obtener una respuesta fluida, ya que a veces el circuito se satura con sonidos graves fuertes o ignora tonos agudos muy sutiles.
- Documentación técnica: Aunque el esquema de montaje es claro, el kit podría beneficiarse de una hoja de datos más detallada sobre el ajuste del potenciómetro (si lo incluye para la sensibilidad) y el cálculo de la resistencia de base para los transistores que manejan los LED.
- Calidad de los LEDs: Los LED cumplen, pero su ángulo de visión es limitado. Si lo vas a usar como elemento decorativo, ten en cuenta que la luz se proyecta de forma bastante direccional.
Veredicto del experto
Tras varias semanas de manipulación, soldadura y pruebas de estrés con diferentes fuentes, mi veredicto sobre el CD4017 Kit de LOTHYE es positivo dentro de su categoría. No es un dispositivo "listo para usar" de fábrica, y esa es precisamente su virtud. Me ha servido para refrescar conceptos de lógica secuencial y para realizar una sesión de soldadura relajante.
Es un producto que recomendaría sin dudar a estudiantes de ciclos formativos, makers que están dando sus primeros pasos en el hardware o para talleres de electrónica en centros educativos. La relación calidad-precio es adecuada, considerando que incluye la placa y todos los componentes necesarios. Si buscas un proyecto para entretenerte un fin de semana mientras aprendes cómo un contador de década puede transformar un estímulo acústico en un despliegue lumínico, este kit cumple sobradamente.
Como consejo práctico, utiliza una punta de soldador fina (tipo chisel de 1mm) y estaño de 0,8mm para evitar puentes de soldadura entre los pines del CD4017, que es el componente más delicado de situar correctamente. Y no olvides verificar la polaridad de los LED antes de soldarlos definitivamente; los LEDs no perdonan una conexión inversa.
