Descripción

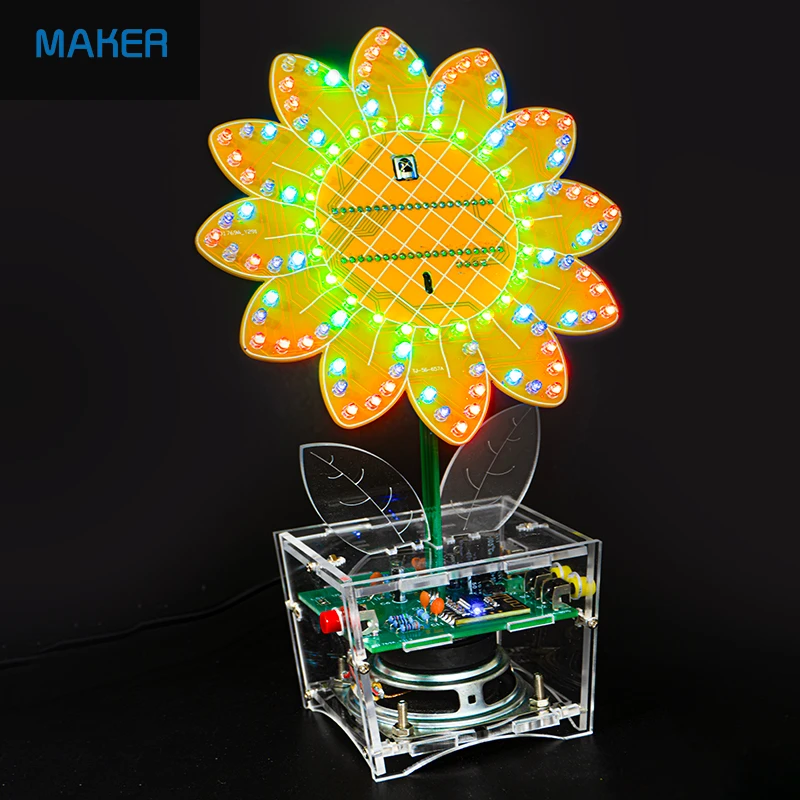

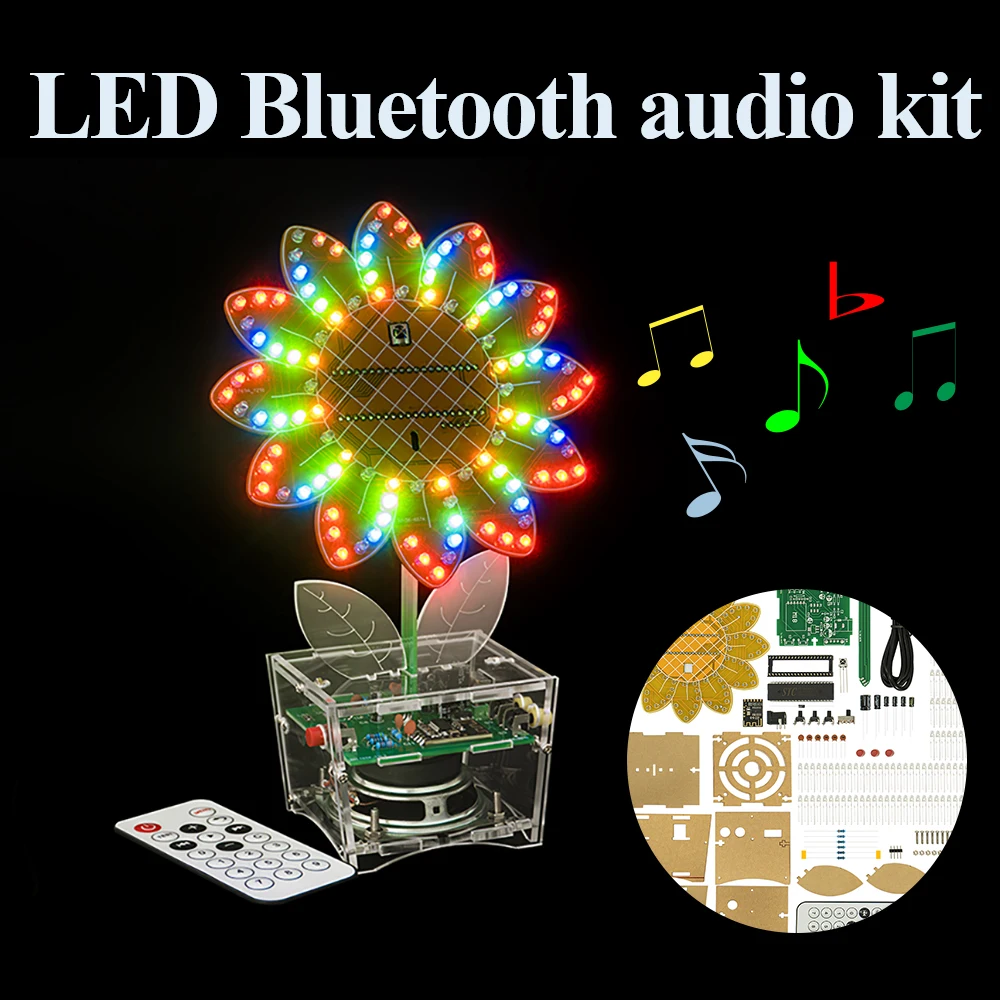

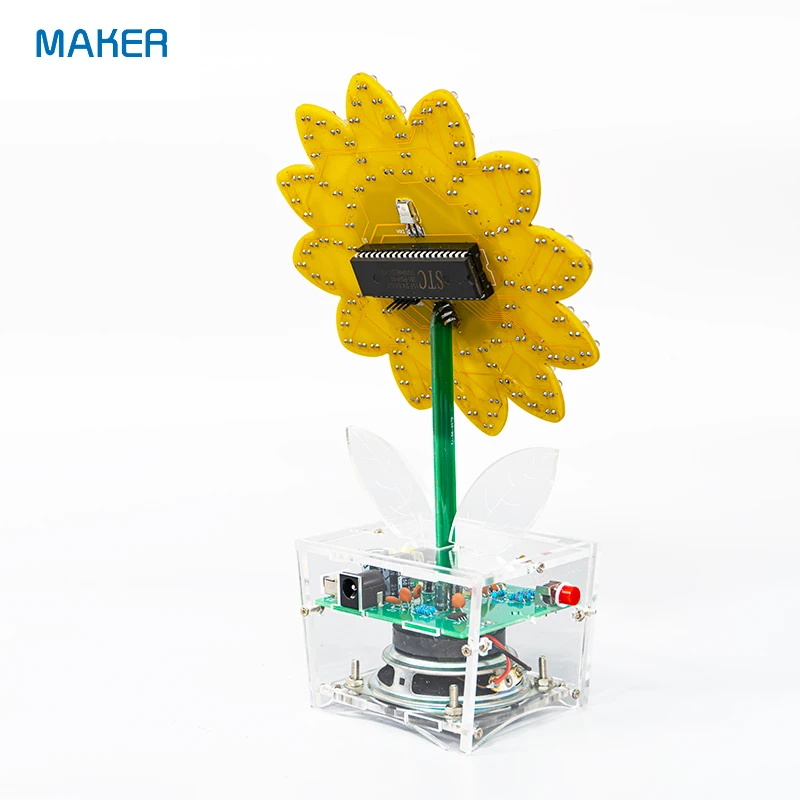

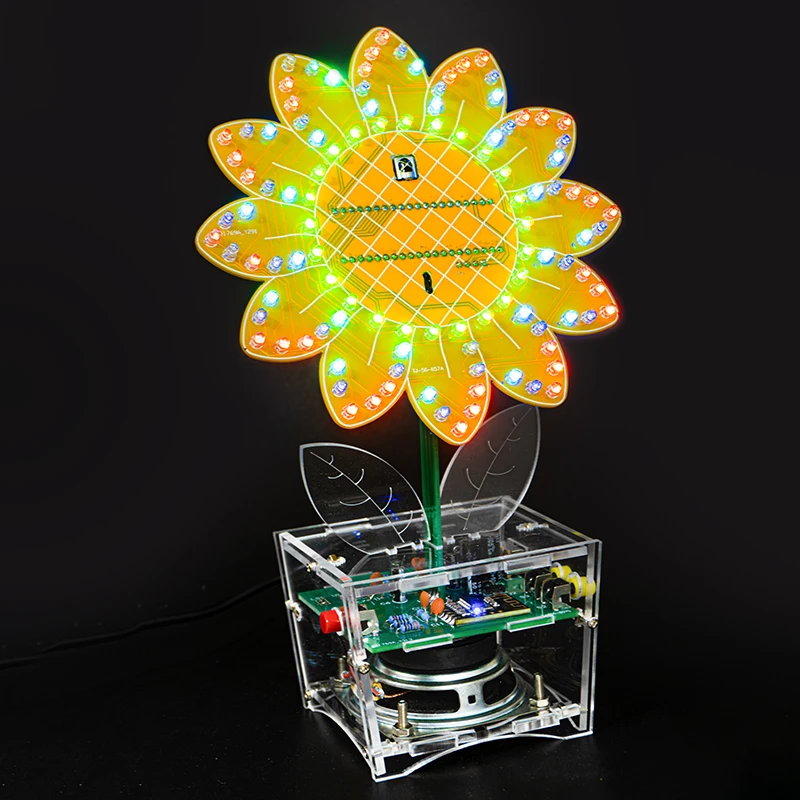

Nombre del producto: Kit de audio Bluetooth LED de girasol
Modelo de producto: TJ-56-657
Voltaje de funcionamiento: DC5V (interfaz DC de 5,5 mm)

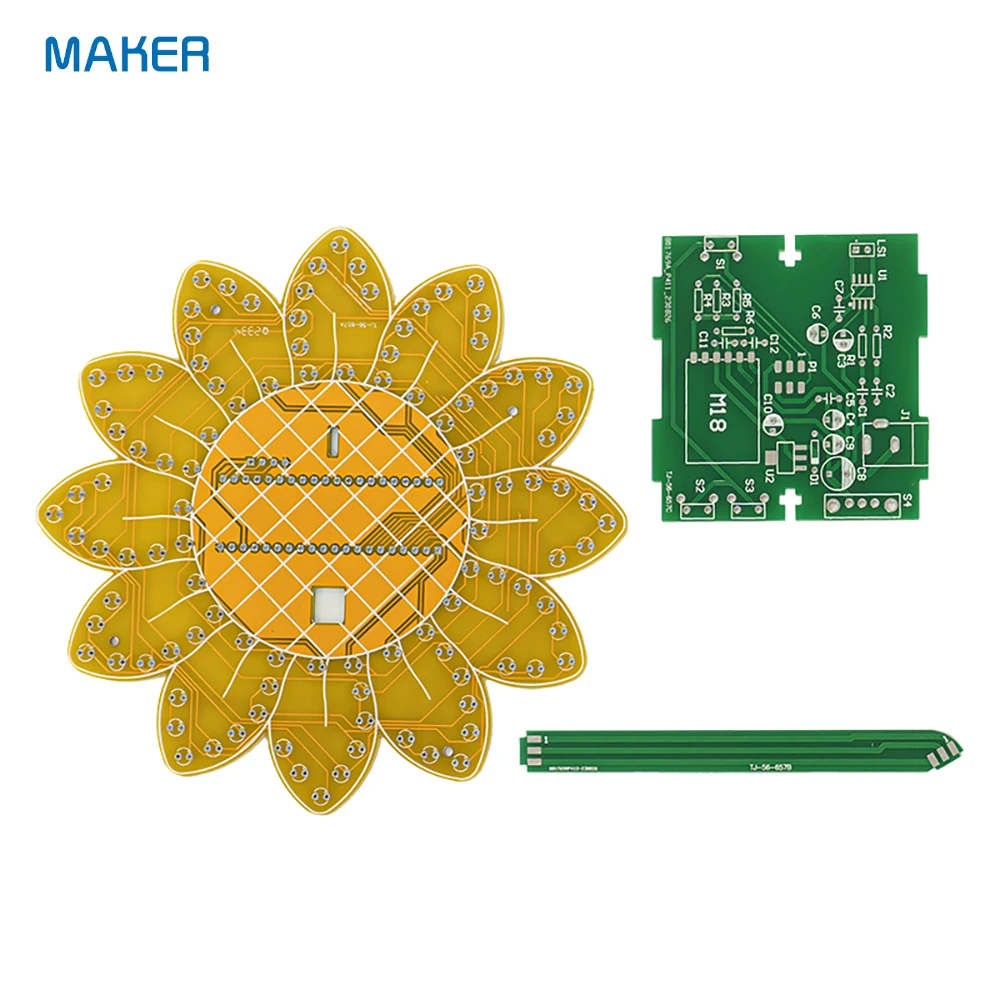

Placa PCB: placa de fibra de vidrio FR-4

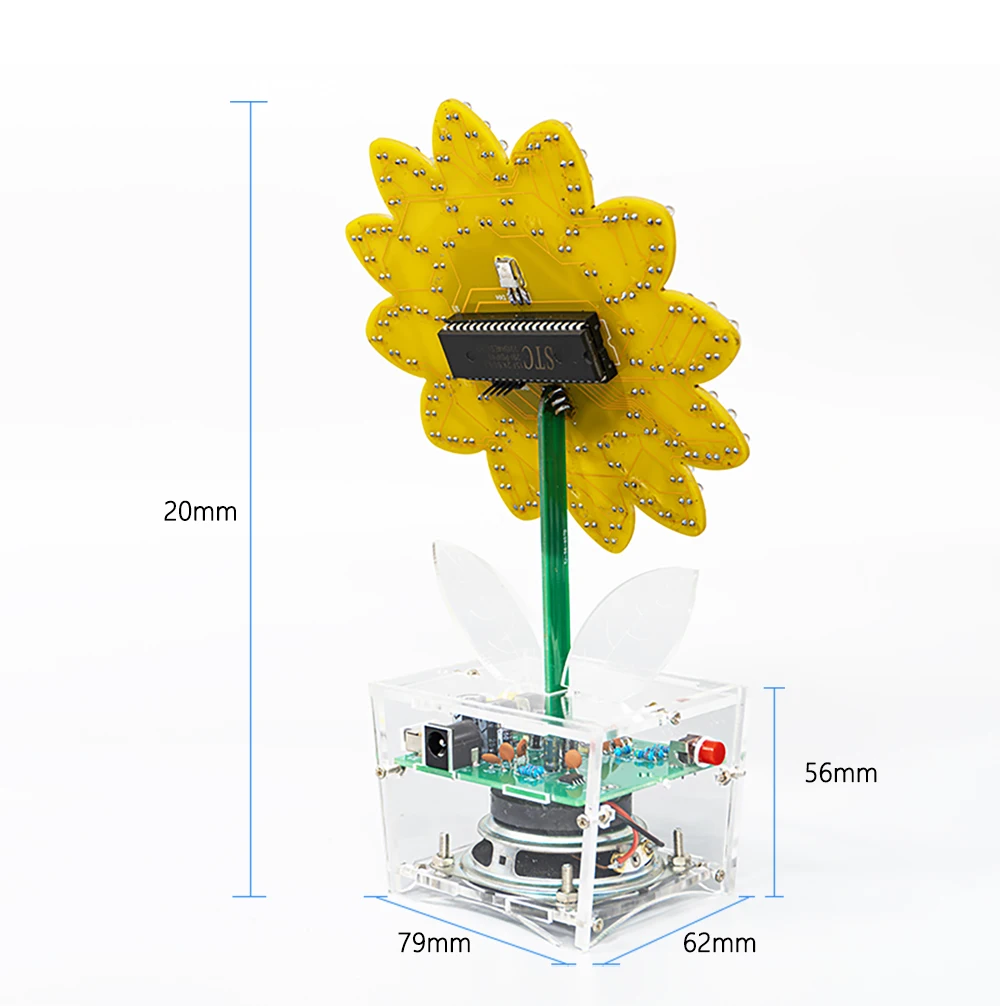

Tamaño de PCB: 64 * 61 mm, 99 * 10 mm, 132 * 132 mm
Introducción del producto:
Parte de la flor: utilice la salida push pull STC15F2K60S2 para controlar el estado de encendido/apagado de cada LED para lograr el efecto de una luz de agua corriente.
Parte Bluetooth de la base: El chip regulador de voltaje ASM1117-3.3V proporciona un voltaje estable para el módulo Bluetooth para evitar que el funcionamiento de la lámpara de agua corriente afecte el funcionamiento del módulo Bluetooth.El módulo Bluetooth recibe señales de audio Bluetooth y el circuito de amplificación compuesto por el chip HT6872 amplifica y emite las señales de audio recibidas por Bluetooth.El microcontrolador tiene tres puertos IO conectados a la sección del botón Bluetooth, que controla los niveles alto y bajo y la duración del nivel del puerto IO del microcontrolador, lo que permite que el microcontrolador también controle el audio.Un puerto IO está conectado a la sección de salida Bluetooth para la adquisición de ADC, que se utiliza para lograr el efecto del ritmo de la luz del agua que fluye.

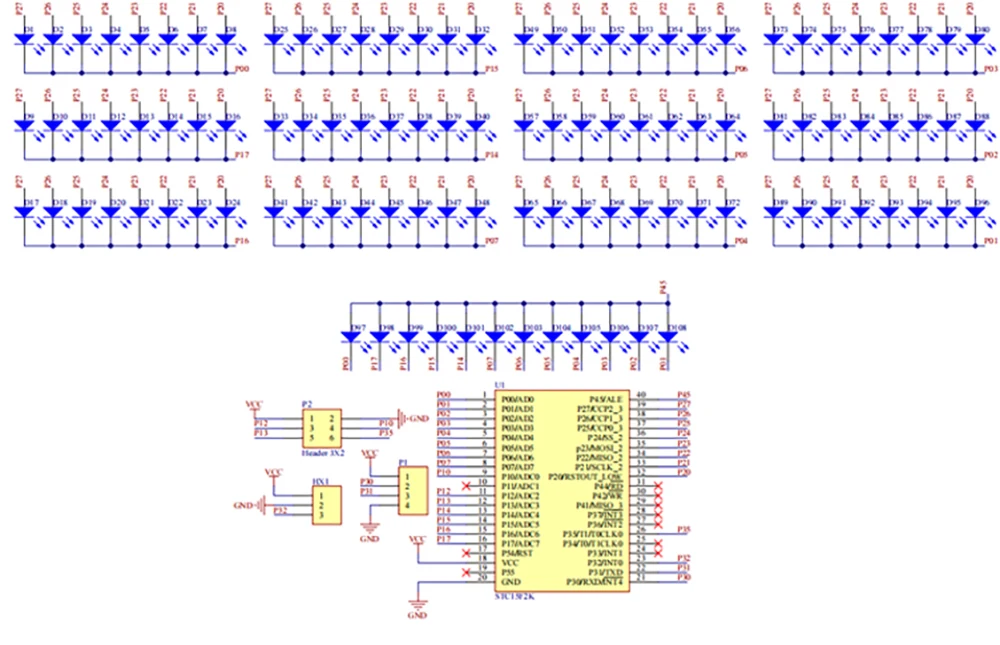

Diagrama del circuito:

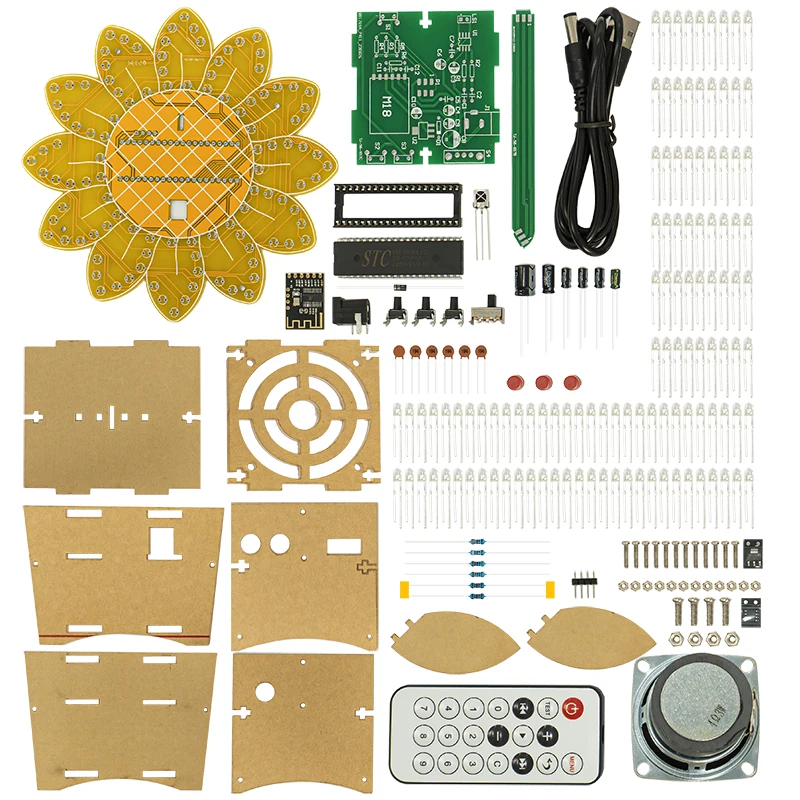

Paquete incluido:
Opiniones de clientes
4 opinionesEl Sunflower Bluetooth sound Led modo Musical es un kit de electrónica para soldarle sus componentes y llegó muy rápido
Bueno, recibí esto hoy, 10/12/2025, y en general creo que es un buen kit. Lo compré para aprender a soldar en lugar de trabajar en artículos que pudiera dañar. Debo decir que estoy decepcionado porque no hay instrucciones. Como mencioné, apenas estoy comenzando a soldar, así que no tengo idea de dónde van las piezas. Parece un buen kit, pero por favor asegúrense de que las instrucciones estén disponibles y en inglés.
