Descripción
Características:
1.Luz indicadora: generalmente la luz indicadora indica que el muestreo está funcionando

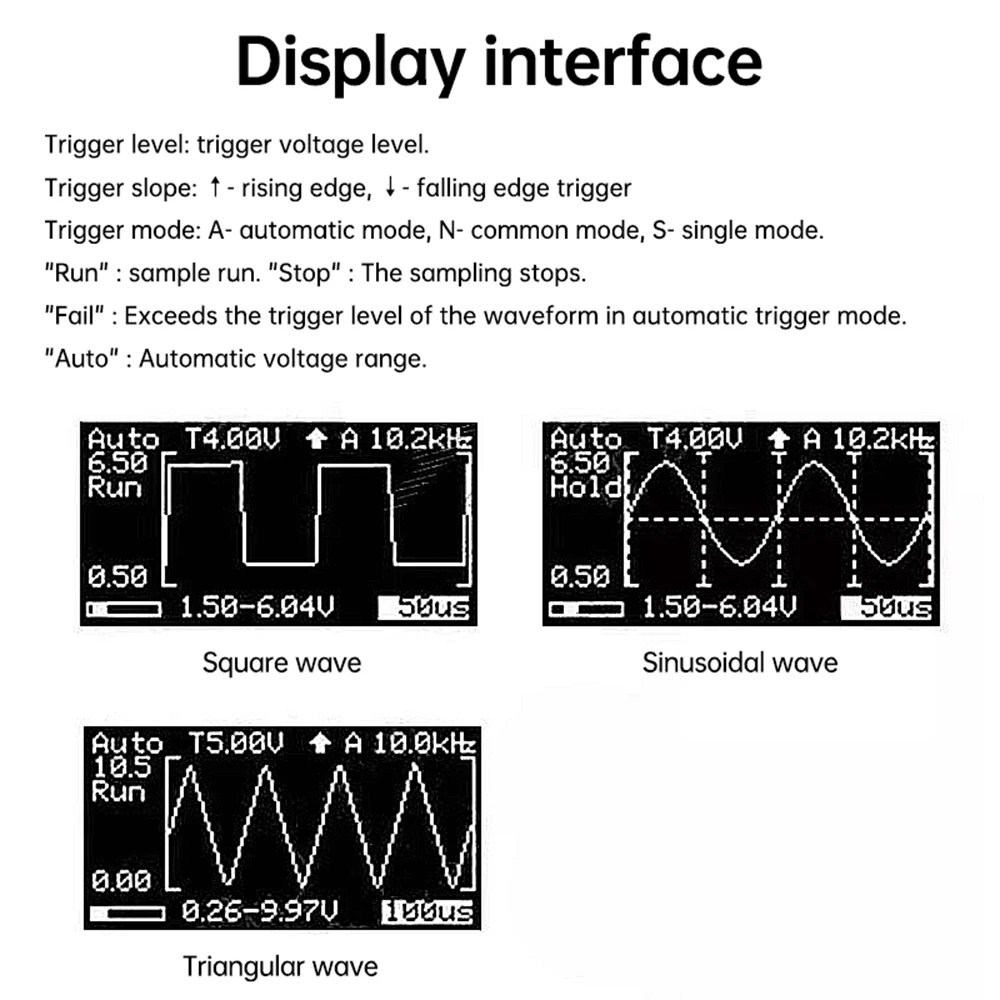

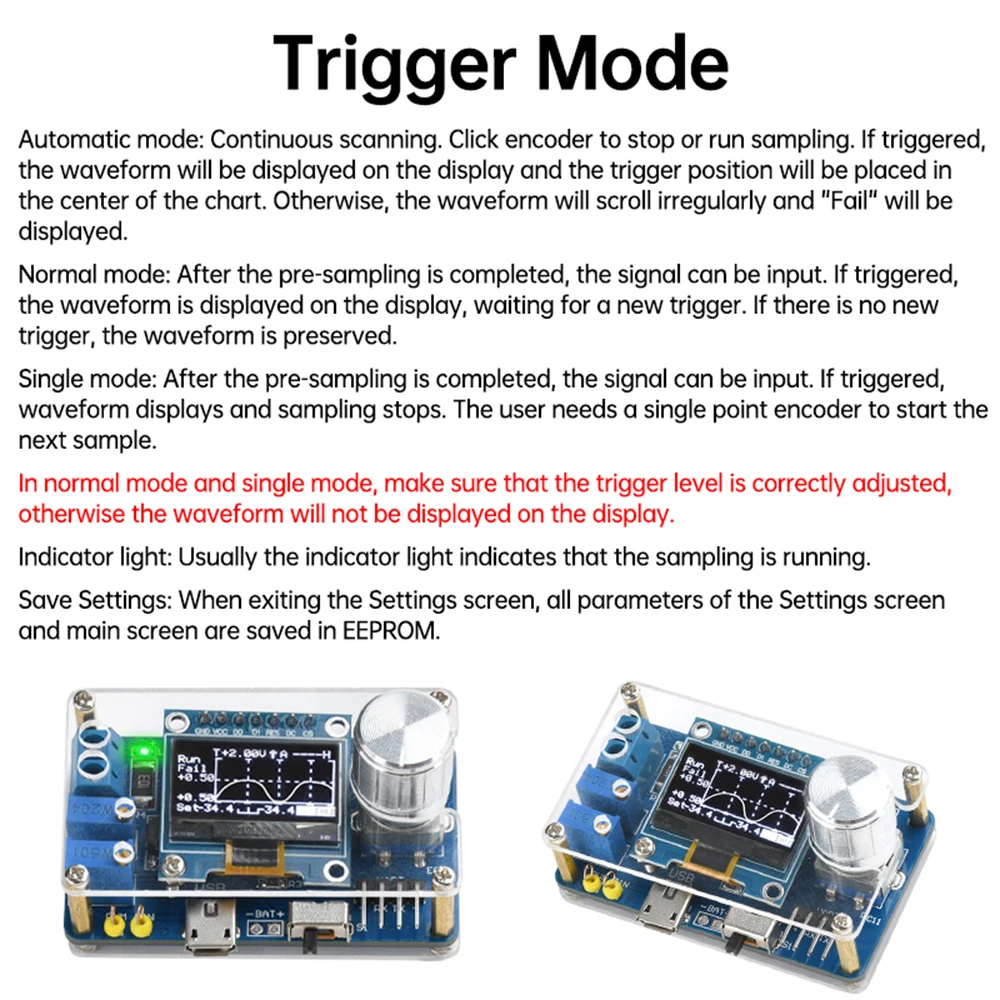

2.Hay tres modos de disparo: modo automático, modo normal y modo único.

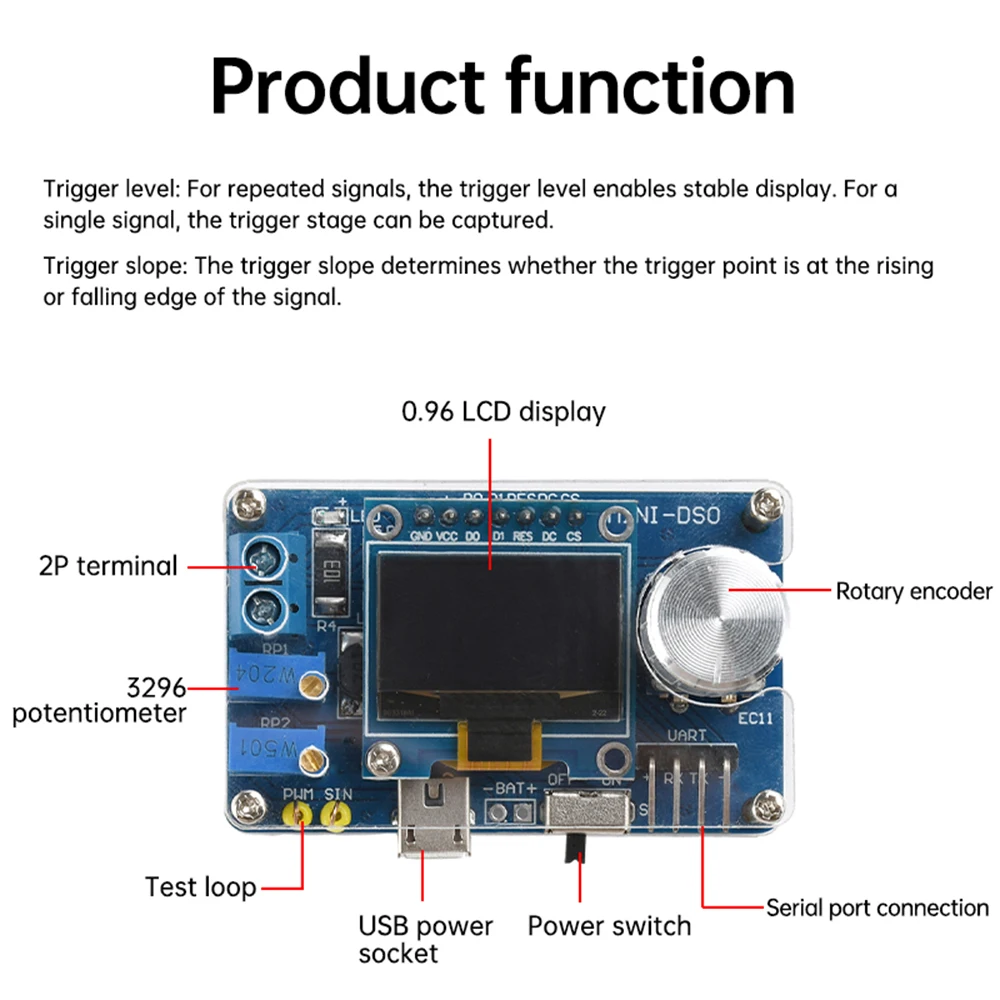

3.Pendiente del gatillo: la pendiente del gatillo determina si el punto de disparo está en el flanco ascendente de la señal o en el flanco descendente.
4.Nivel de disparo: para señales repetidas, el nivel de disparo puede estabilizar la pantalla.Para señal única, se puede capturar el nivel de disparo.
5.Guardar configuración: cuando salga de la interfaz de configuración, todos los parámetros de la interfaz de configuración y la interfaz principal se guardarán en EEPROM.
6.Generador de forma de onda: PWM (generador PWM) y SIN (generador de onda sinusoidal), ajuste RP1 y RP2 para cambiar la amplitud respectivamente.

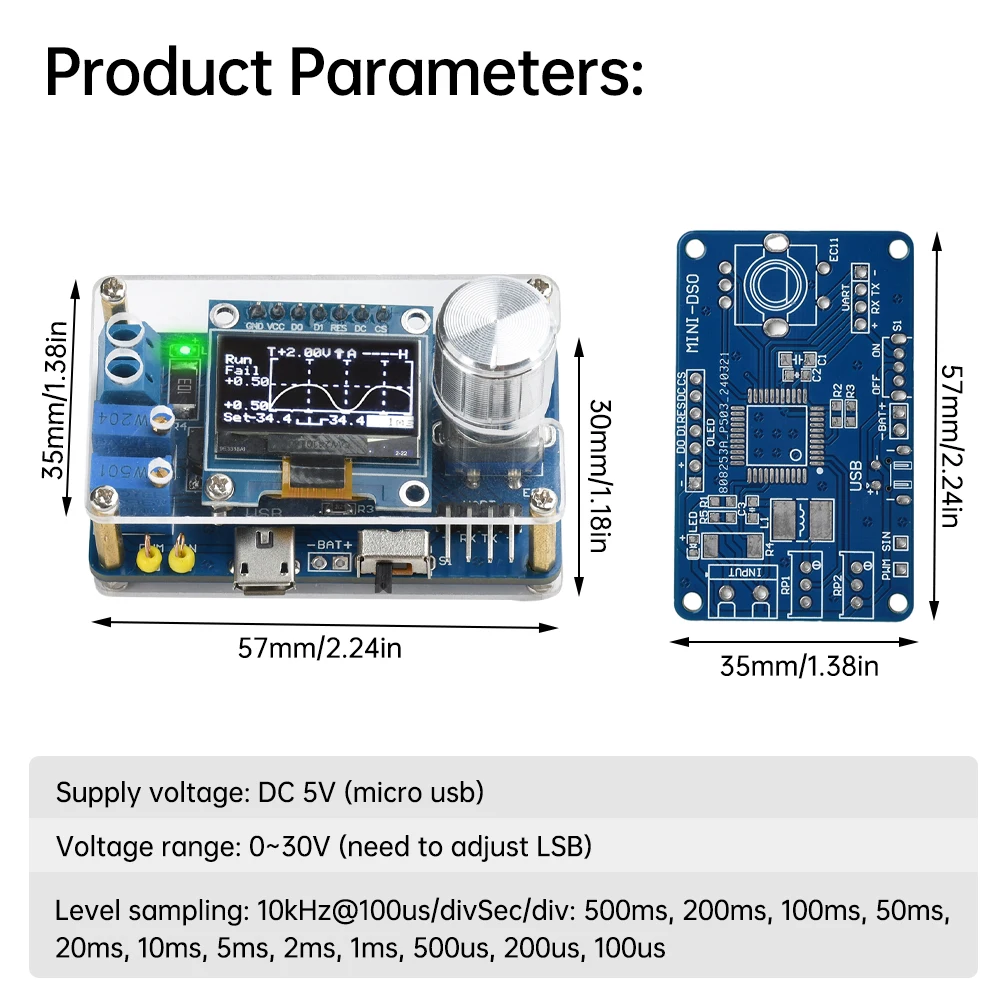

Parámetro:
Voltaje de alimentación: CC 5 V (micro USB)
Rango de voltaje: 0 ~ 30 V (se requiere ajuste LSB)
Muestreo de nivel: 10kHz@100us/div
Sec/div: 500 ms, 200 ms, 100 ms, 50 ms, 20 ms,
10 ms, 5 ms, 2 ms, 1 ms, 500 us, 200 us, 100us

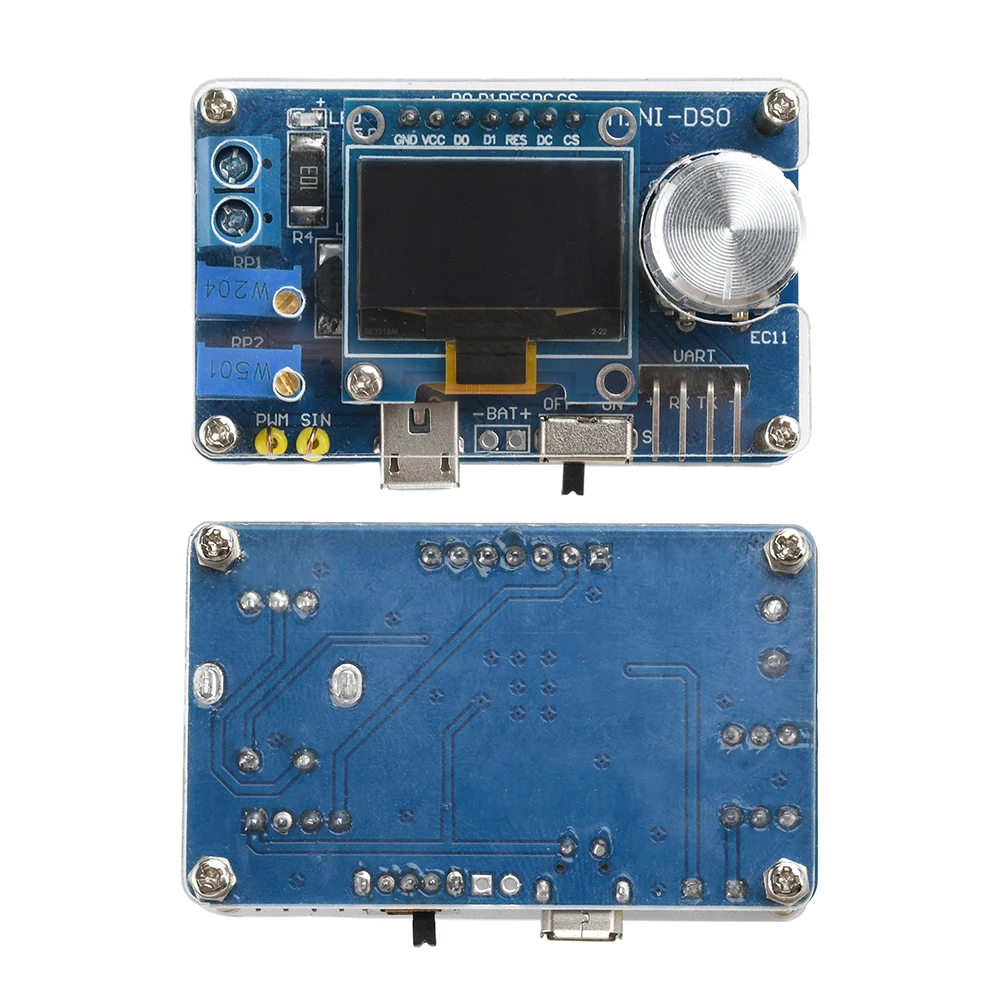

Tamaño del tablero: 57*35mm

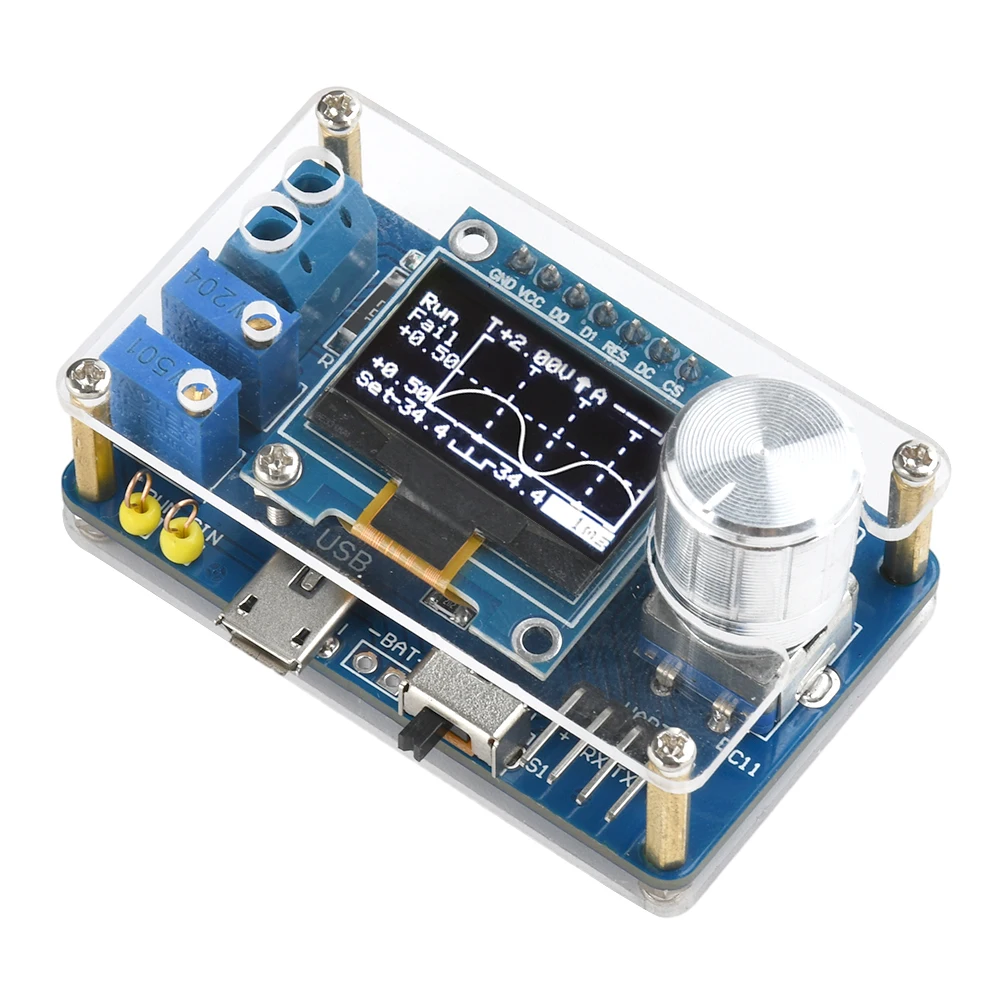

Tamaño terminado: 57*35*30mm

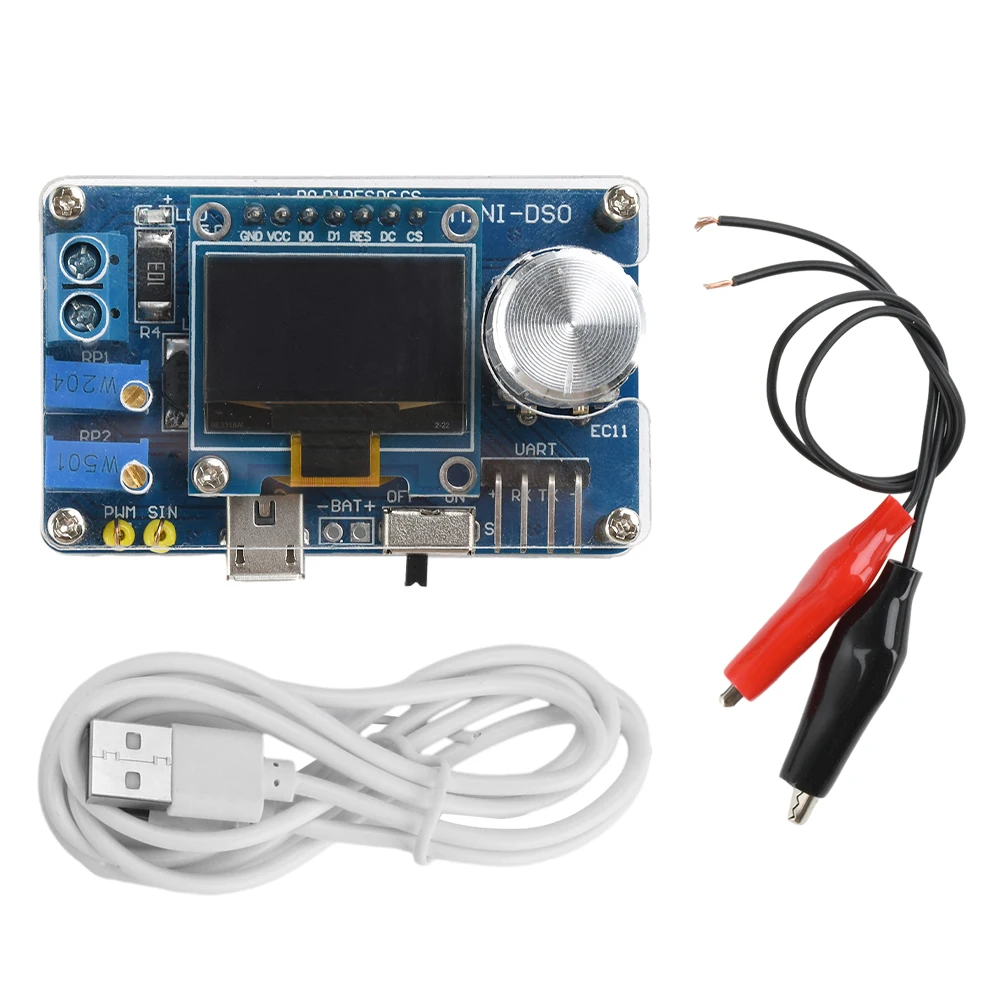

El paquete incluye:

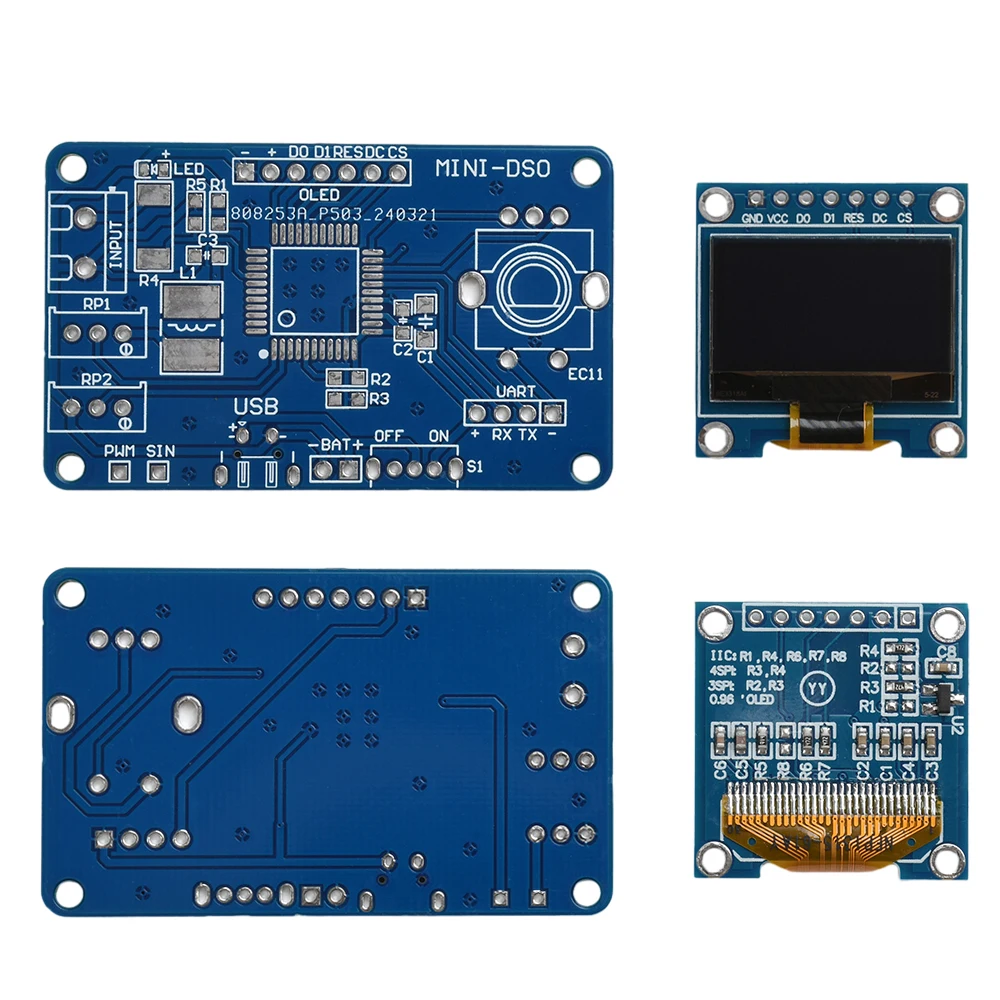

Piezas sueltas de bricolaje * 1
