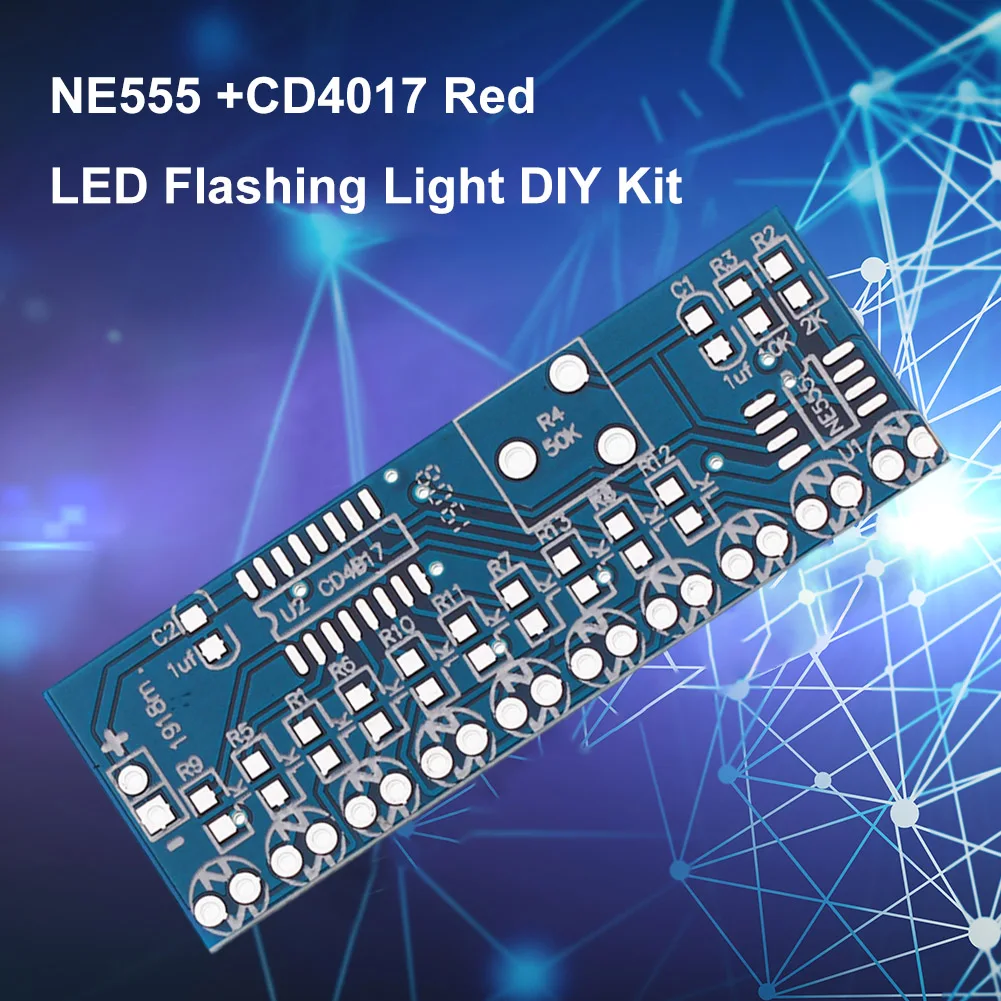

Kit electrónico NE555 CD4017, luz intermitente LED, Kit DIY, efecto de flujo de agua LED, conjunto de práctica de soldadura SMD

NE555 CD4017 Kit de luz intermitente LED para bricolaje, Suite de práctica de soldadura SMD, luz intermitente LED, Kit DIY, efecto de flujo de agua LED
Característica:
1.Kit de bricolaje fácil de construir:Este kit electrónico proporciona todos los componentes necesarios para construir una luz de marcha LED.Adecuado para entusiastas de la electrónica y principiantes que buscan un proyecto divertido y educativo.
2.Oscilador central NE555:El kit incluye un circuito multivibrador autoexcitado con NE555 como oscilador central.Este componente confiable garantiza una sincronización estable y precisa para el efecto de luz de marcha LED.
3.Control de velocidad ajustable:Con la capacidad de ajustar el valor de R4, los usuarios pueden controlar fácilmente la velocidad del movimiento de las luces LED.Personalice el caudal según sus preferencias personales o requisitos específicos del proyecto.
4.CD4017 Contador decimal:El kit cuenta con un circuito contador decimal que utiliza CD4017.La señal de reloj generado por NE555 se aplica continuamente al 14o pin del CD4017, iluminando secuencialmente los 10 LED conectados a sus pines de salida (D1-D10) y creando el cautivador efecto de luz de marcha.
5.Educativo y entretenido:Este kit electrónico de bricolaje no solo ofrece una experiencia práctica agradable, sino que también mejora el conocimiento y la comprensión de los circuitos electrónicos, los mecanismos de sincronización y el control LED.Es una excelente manera de aprender mientras se divierte.


Especificación:
Peso de un juego: 7 g

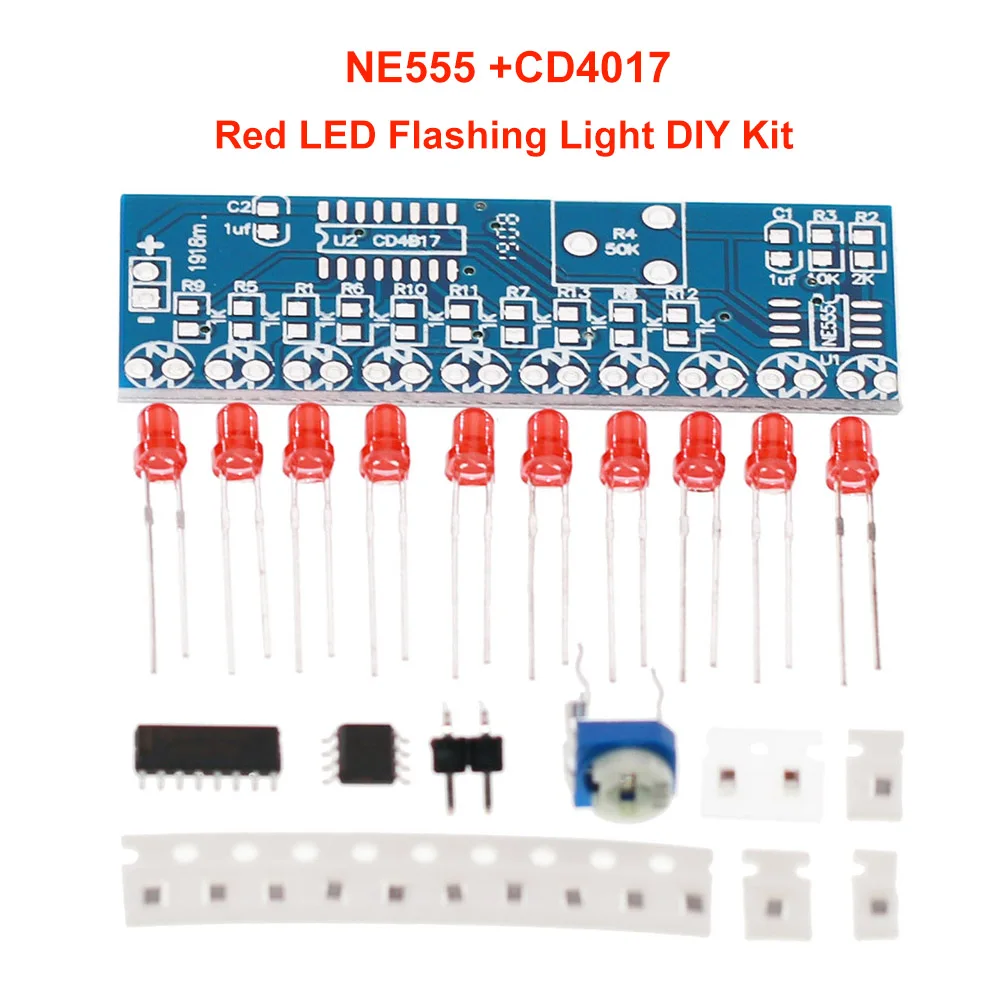

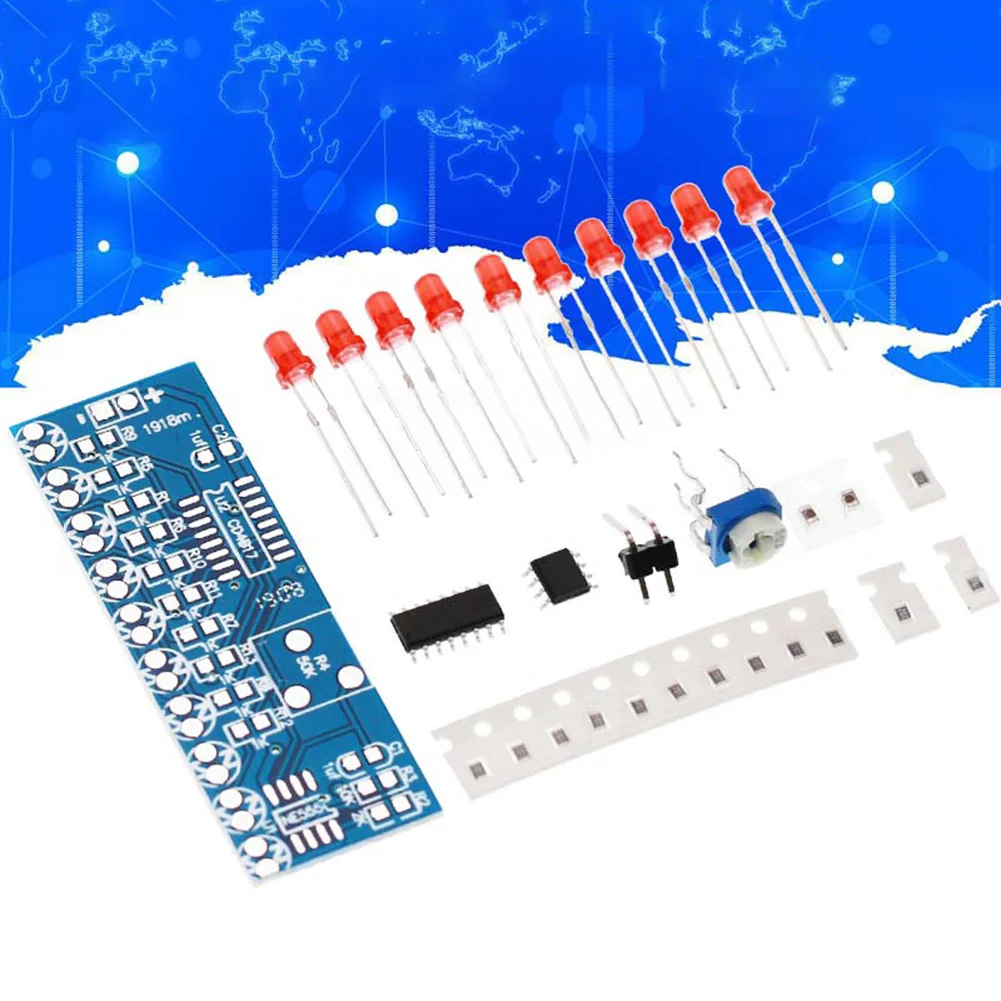

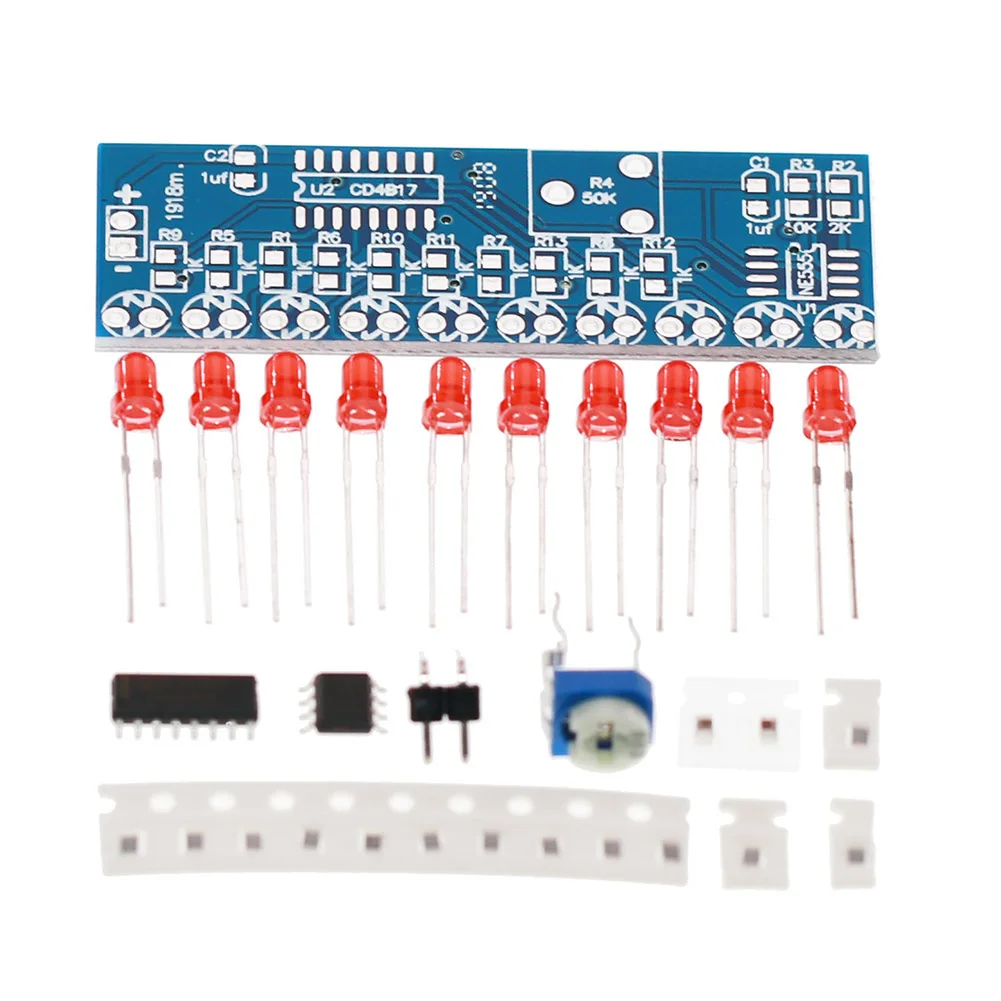

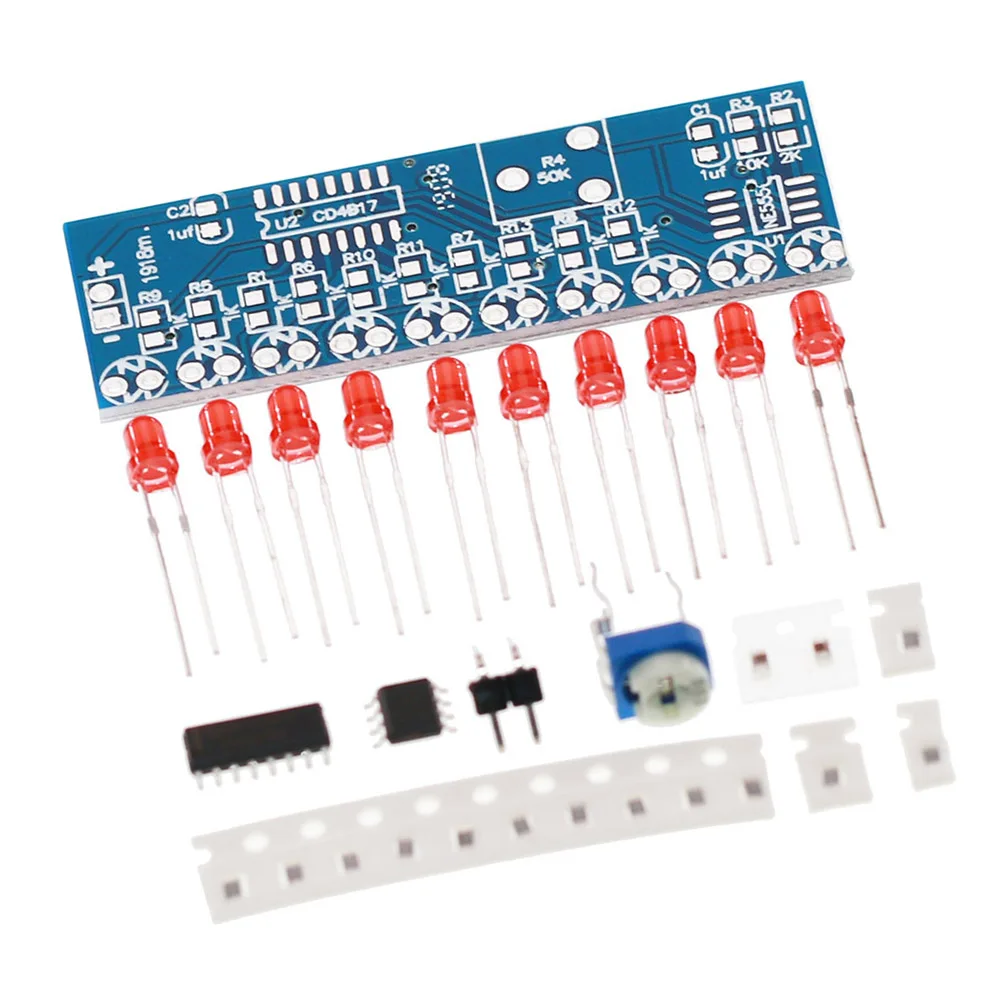

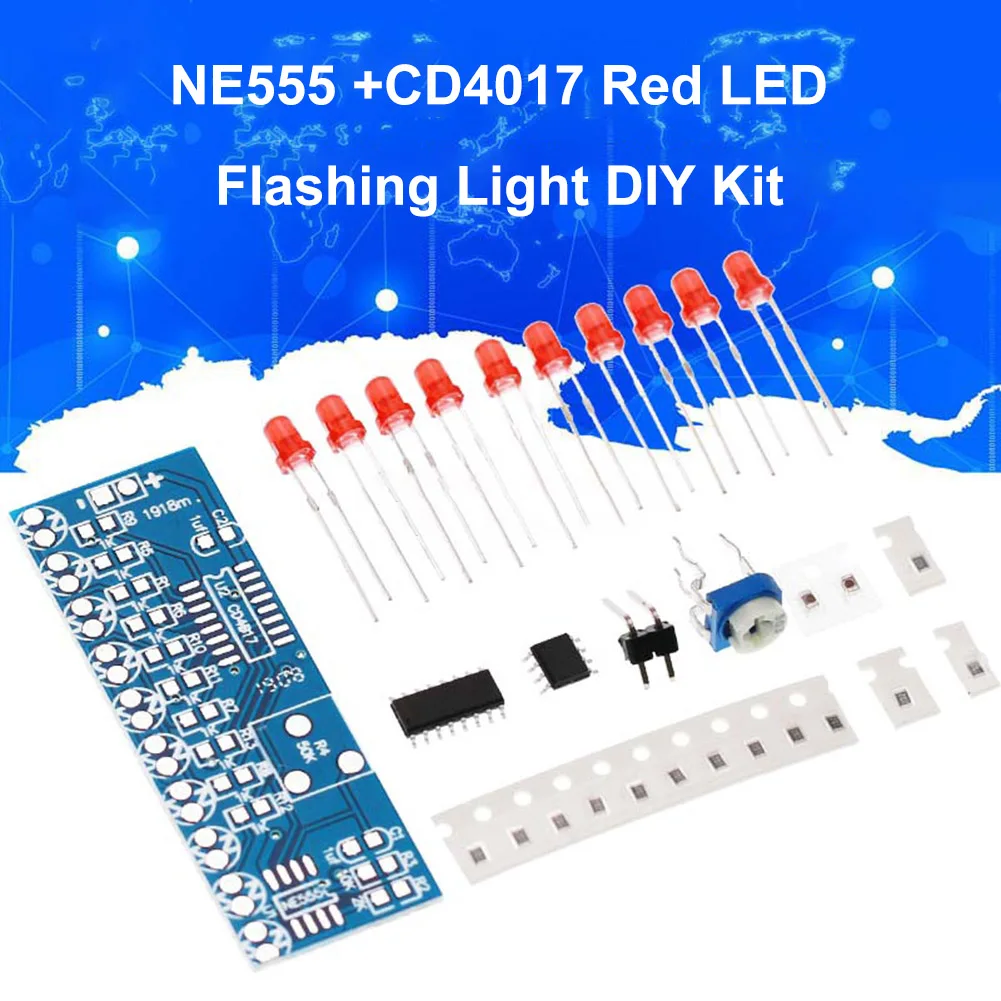

Nombre del kit: kit de lámpara de agua NE555+CD4017/repuestos
Voltaje de alimentación: 2,5-14,5 V

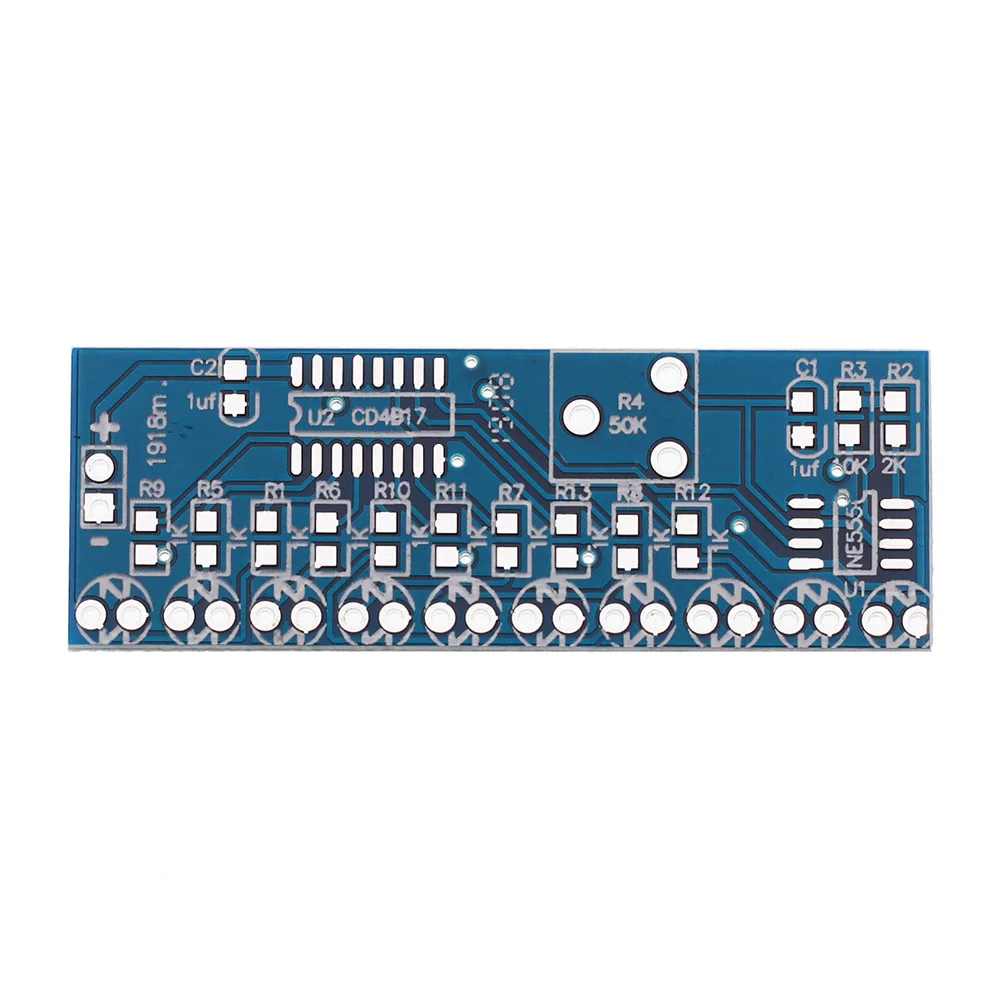

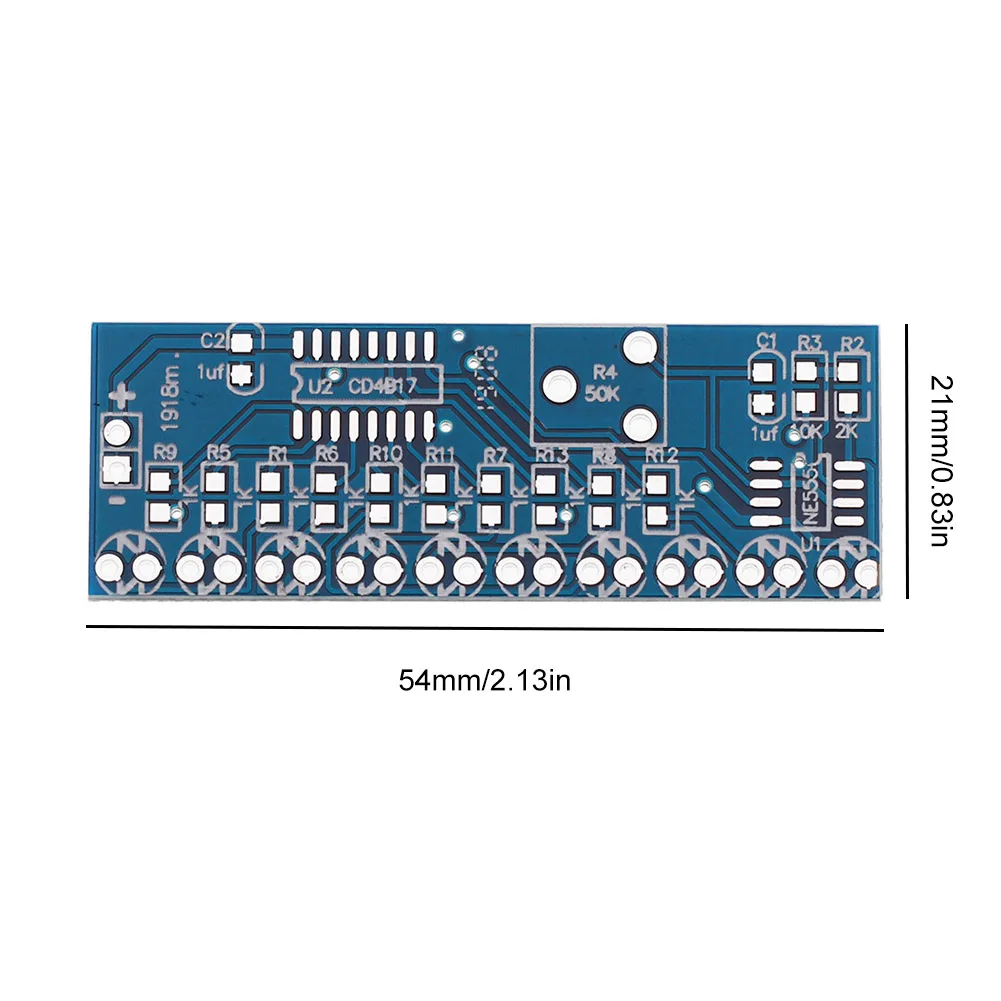

Tamaño de PCB: 54 * 21 mm/2,13 * 0,83 pulgadas
Grosor de la PCB: 1,6 mm/0,06 pulgadas

Principio del circuito:
Este kit se compone principalmente de un circuito de generación de reloj y un circuito contador decimal.El multivibrador autoexcitado con NE555 como núcleo se utiliza para cargar el condensador C1 a través de R2, R3 y R4.Cuando C1 comienza a cargar, el pin 2 del NE555 aún está en un nivel bajo, por lo que el pin 3 del terminal de salida está en un nivel alto.Cuando la fuente de alimentación se carga a C1 a través de R2, R3 y R4 a 2/3 del voltaje de la fuente de alimentación, el nivel del pin 3 del terminal de salida cambia de alto a bajo, el tubo de descarga interno del NE555 está conectado y el condensador C1 se descarga a través del pin 7 de R4, R3 y NE555. Cuando el voltaje en ambos extremos de C1 es inferior a 1/3 del voltaje de la fuente de alimentación, el nivel del pin 3 de NE555 vuelve a cambiar de nivel bajo a nivel alto.C1 se recarga nuevamente, de modo que el ciclo forma una oscilación.El tiempo de carga es 0,695 (R2+R3+R4) C1 y el tiempo de descarga es 0,695 (R4+R3) C1.La frecuencia de salida del oscilador se puede controlar ajustando R4.La señal de oscilación del reloj del NE555 se agrega constantemente al pin 14 del CD4017 y 10 LED están conectados a los 10 terminales de salida del CD4017.Cuando los 10 terminales de salida del CD4017 generan niveles altos a su vez bajo la acción de la señal del reloj, D1 - D10 se encienden a su vez, formando así el efecto de la lámpara de agua corriente.
Ajuste R4 para ajustar la velocidad del flujo de las luces LED.

Nota:
Debido a los diferentes monitores y efectos de la luz, el color real del artículo puede ser ligeramente diferente al color mostrado en las imágenes.¡Gracias!
Permita una desviación de medición de 1-2 cm debido a la medición manual.
