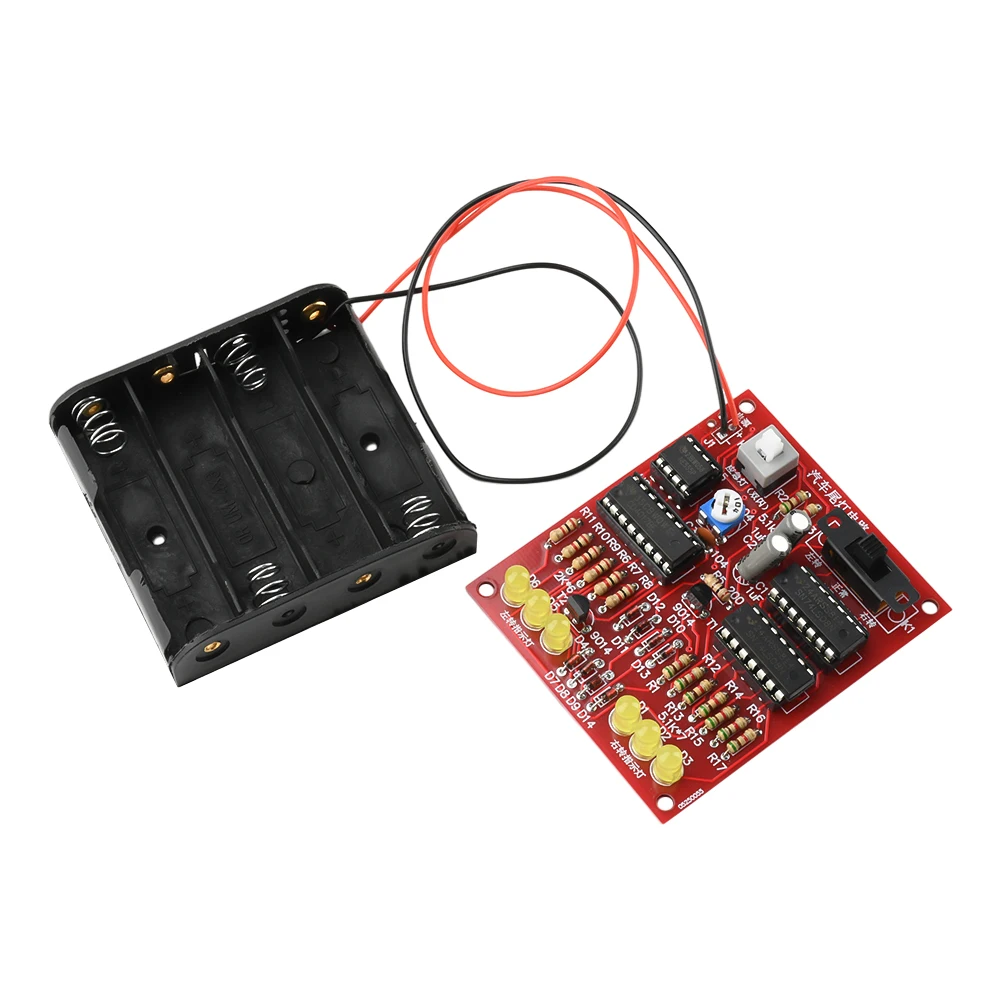

Descripción
Características:
1.La izquierda y la derecha tienen tres luces, simulando las luces traseras del automóvil: giro a la izquierda, giro a la derecha, doble parpadeo
2.6 diodos emisores de luz en la placa de circuito para la dirección del polo positivo izquierdo, el polo negativo derecho
3.R4 es un potenciómetro de 100K, utilizado para ajustar el flujo indicador o la frecuencia de parpadeo.
4.El circuito consta de un generador de impulsos, un circuito de luz de marcha, un circuito de control de giro hacia la izquierda y hacia la derecha y un circuito de control de luz de emergencia.
5.D7, D8, D9, D10, D11, D12 la función de los seis diodos es garantizar que las señales de giro izquierda y derecha y las luces de emergencia sigan una transmisión independiente, para evitar causar confusión y conexiones incorrectas.
6.Interruptor de bloqueo automático instalado de acuerdo con la dirección de la ilustración de la placa de circuito, luego presione hacia abajo, las luces de emergencia parpadean, no presione hacia abajo para dejar de parpadear;Si la instalación se invierte, presione hacia abajo para dejar de parpadear, no presione hacia abajo cuando parpadee.
Parámetro:
Voltaje de alimentación: CC 5-6 V

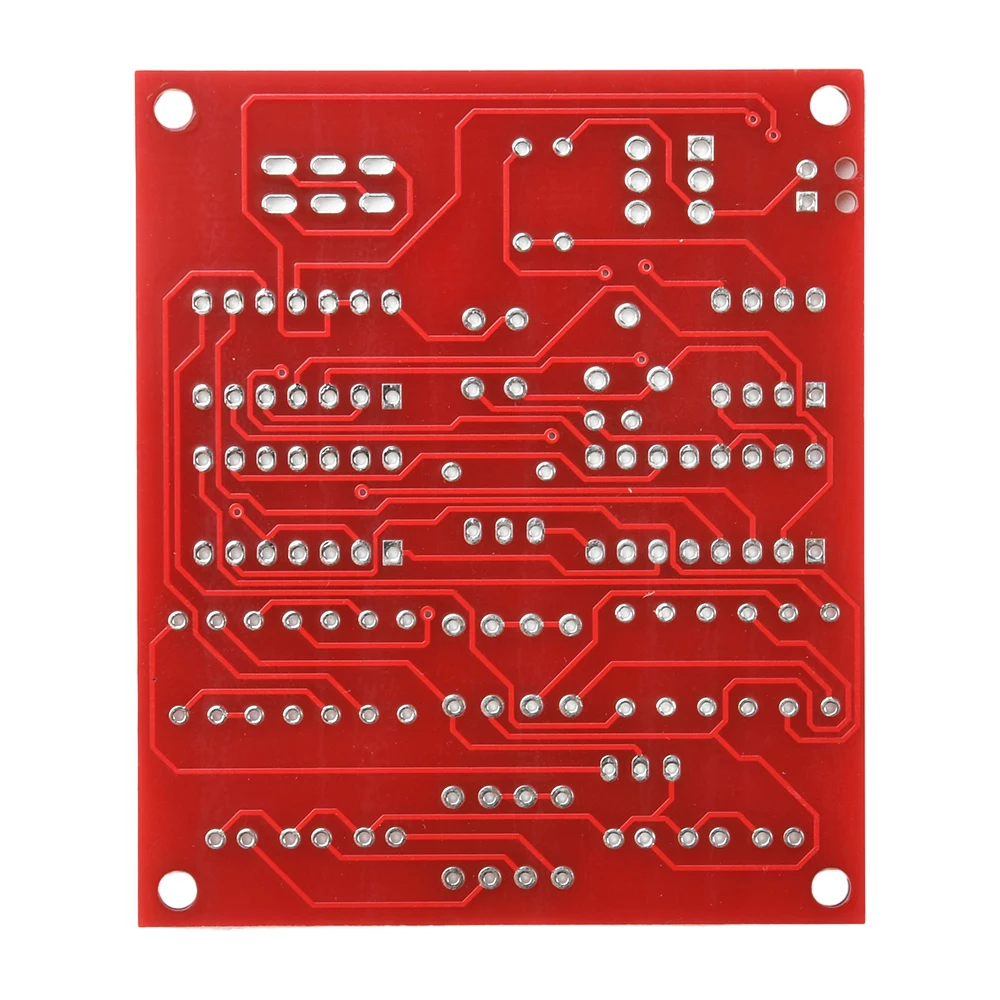

Tamaño de la placa de circuito: 69*59mm
Pilas: 4 pilas AA de 1,5 V (no incluidas en el envío)
El paquete incluye:
1x Kit electrónico DIY, luz trasera de coche de simulación, DC 5-6V, divertido componente de soldadura, entrenamiento, Kit de práctica de soldadura para estudiantes

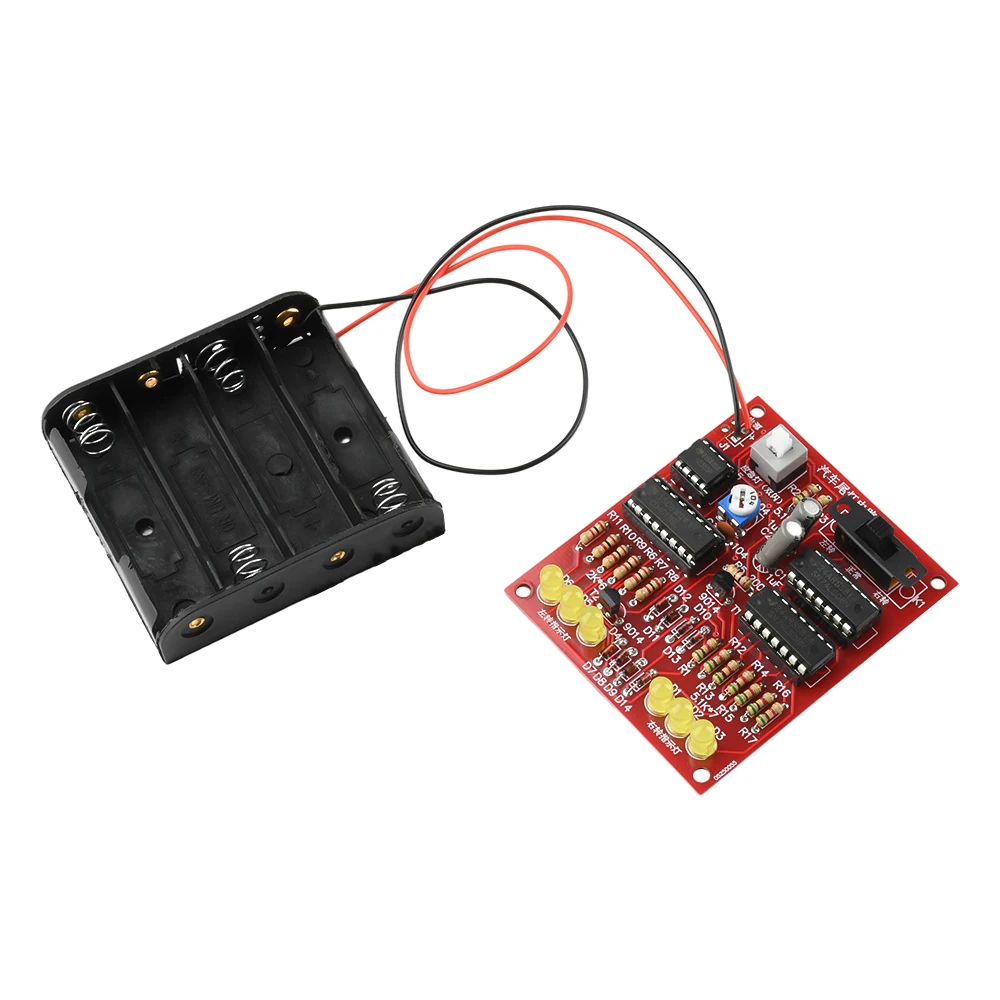

Features:

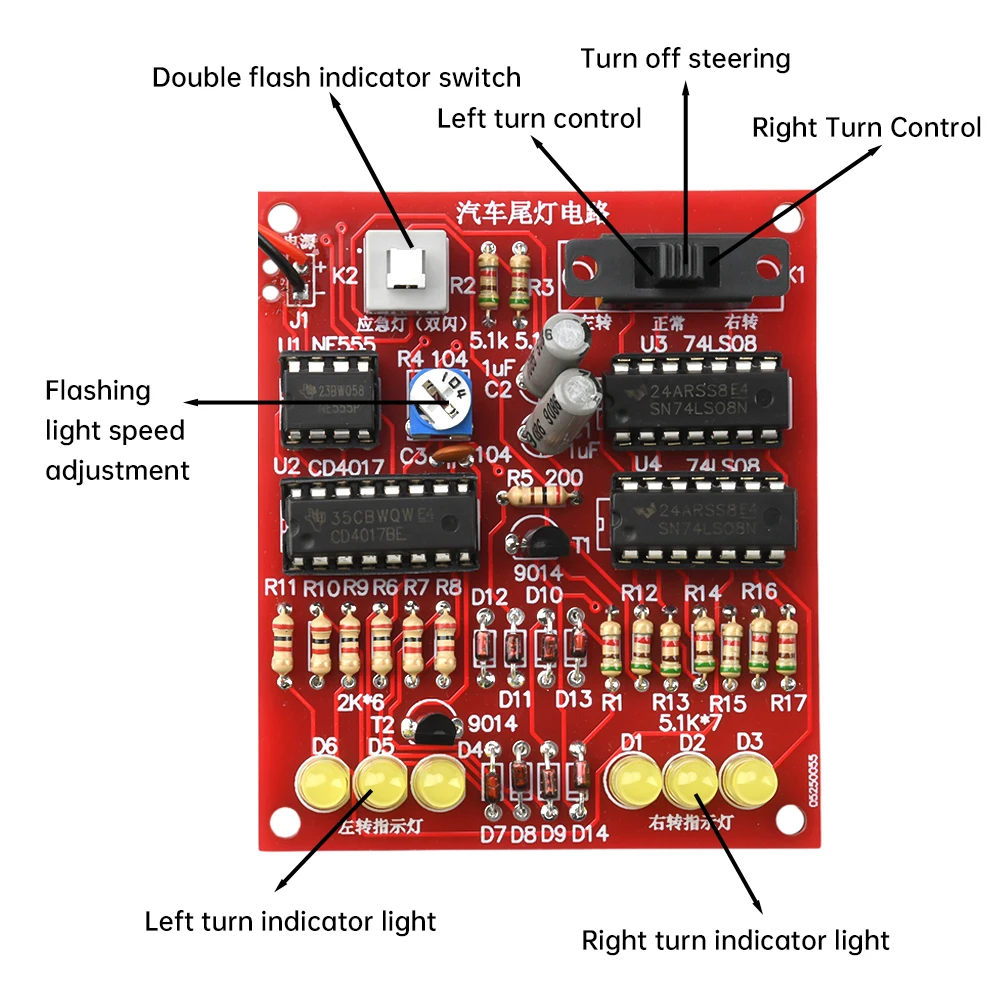

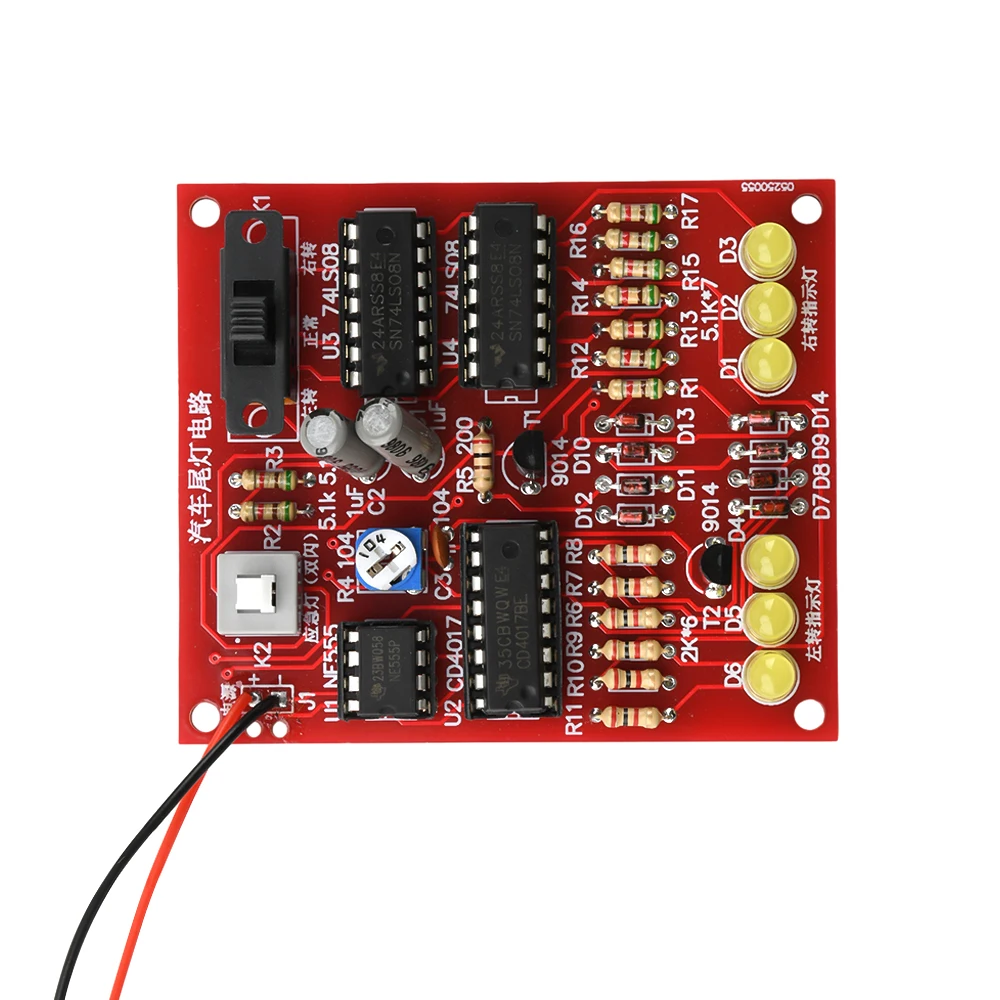

1. Left and right each have three lights, simulating car tail lights: left turn, right turn, double blinking

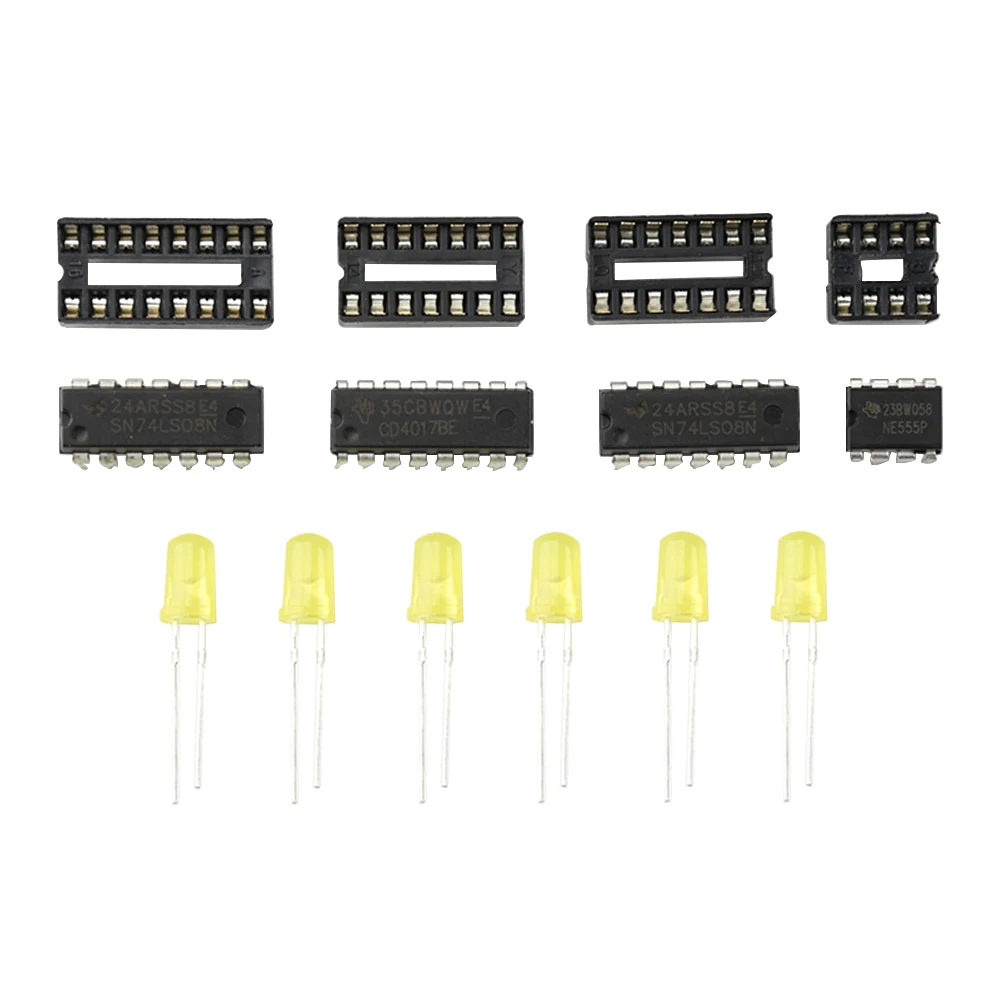

2. 6 light-emitting diodes on the circuit board for the direction of the left positive pole, the right negative pole
3. R4 is a 100K potentiometer, used to adjust the indicator flow or blinking frequency
4. The circuit consists of a pulse generator, running light circuit, left turn right turn control circuit, emergency light control circuit

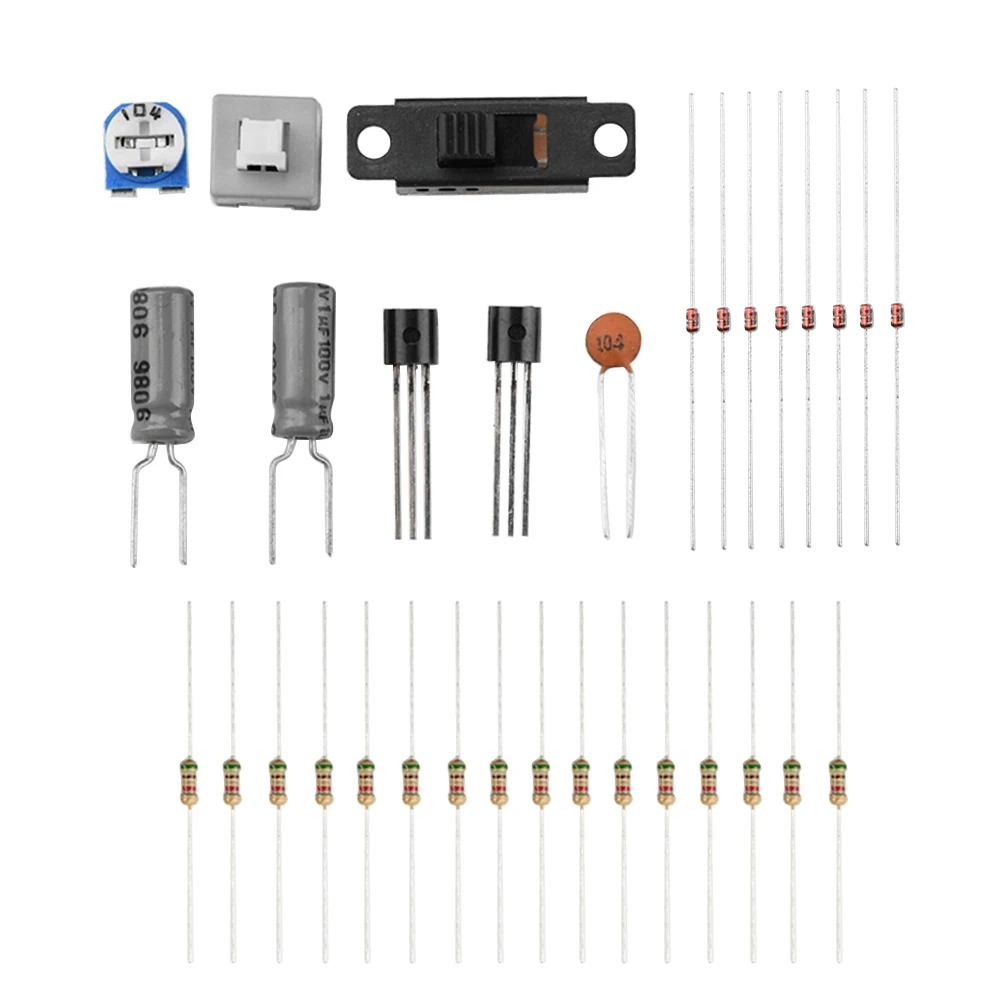

5. D7, D8, D9, D10, D11, D12 the role of the six diodes is to ensure that the left and right turn signal and emergency lights signal independent transmission, to avoid causing confusion and misconnections
6. Self-locking switch installed in accordance with the direction of the circuit board illustration, then press down, emergency lights flash, do not press down to stop flashing; if the installation is reversed, then press down to stop flashing, do not press down when flashing
Parameter:
Supply voltage: DC 5-6V

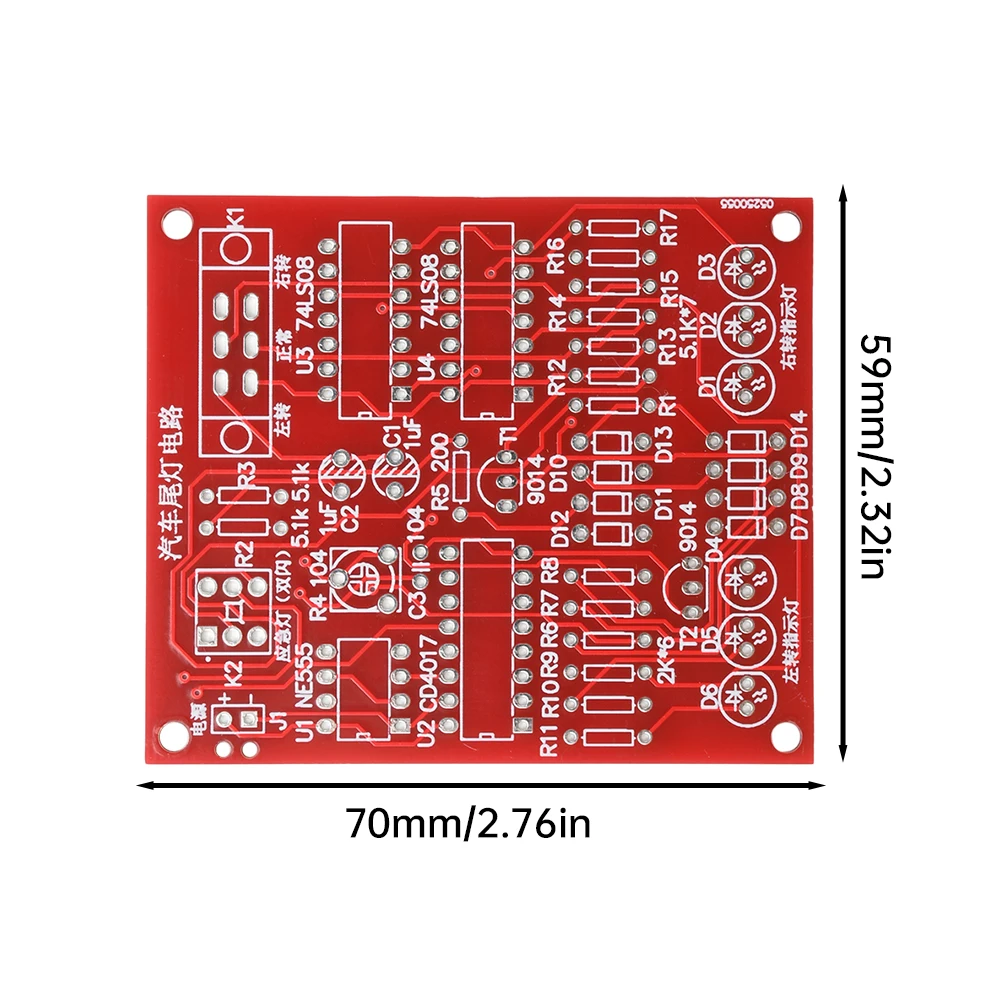

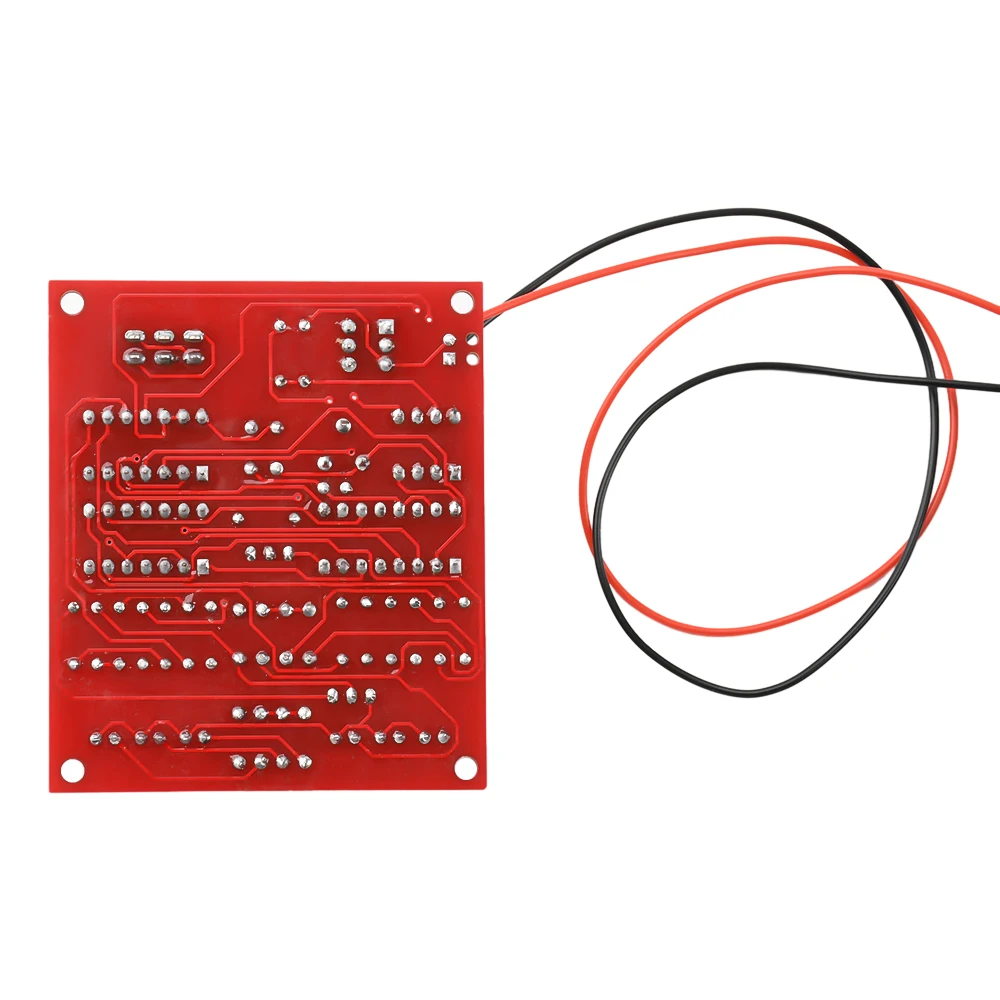

Circuit board size: 69*59mm

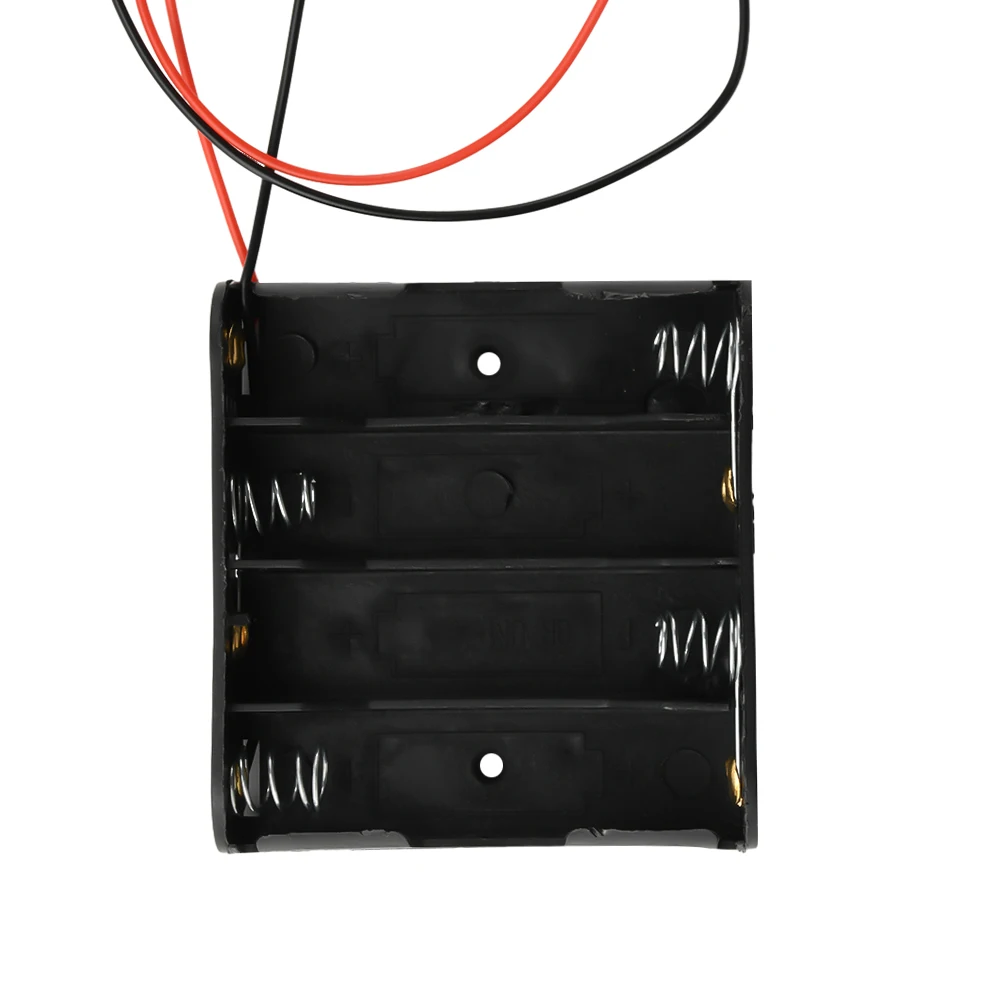

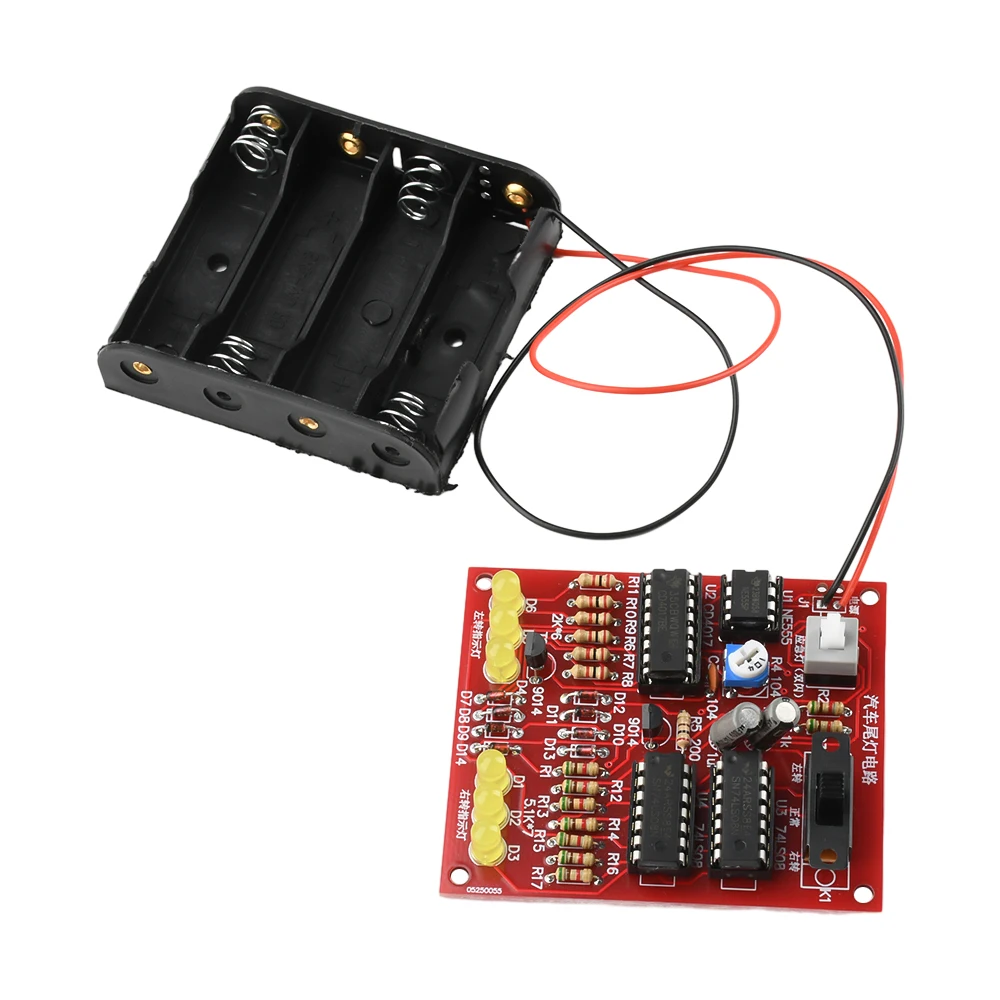

Batteries: 4 x 1.5V AA batteries (not included in shipment)

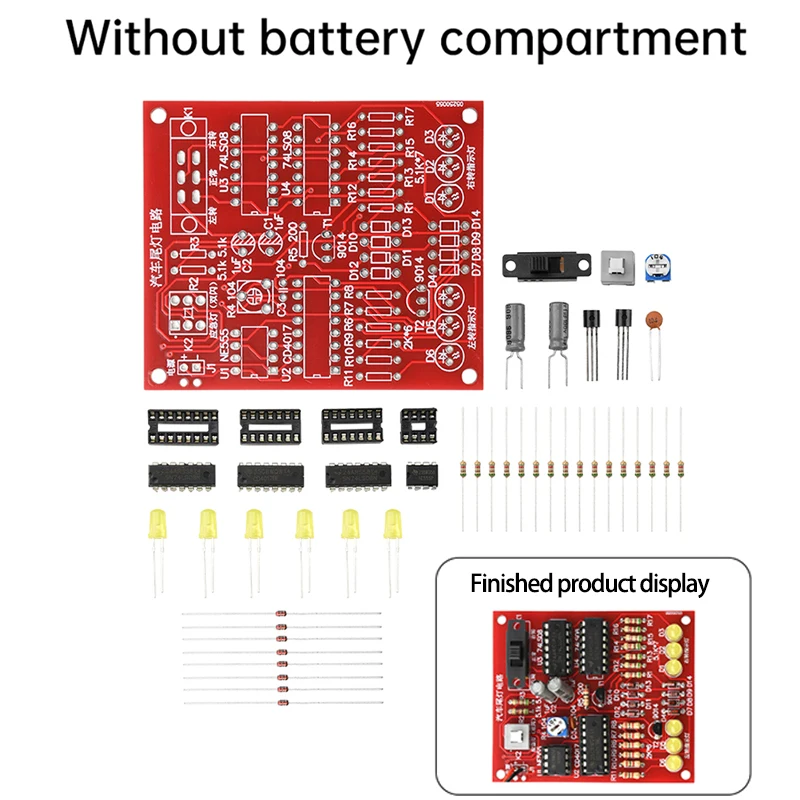

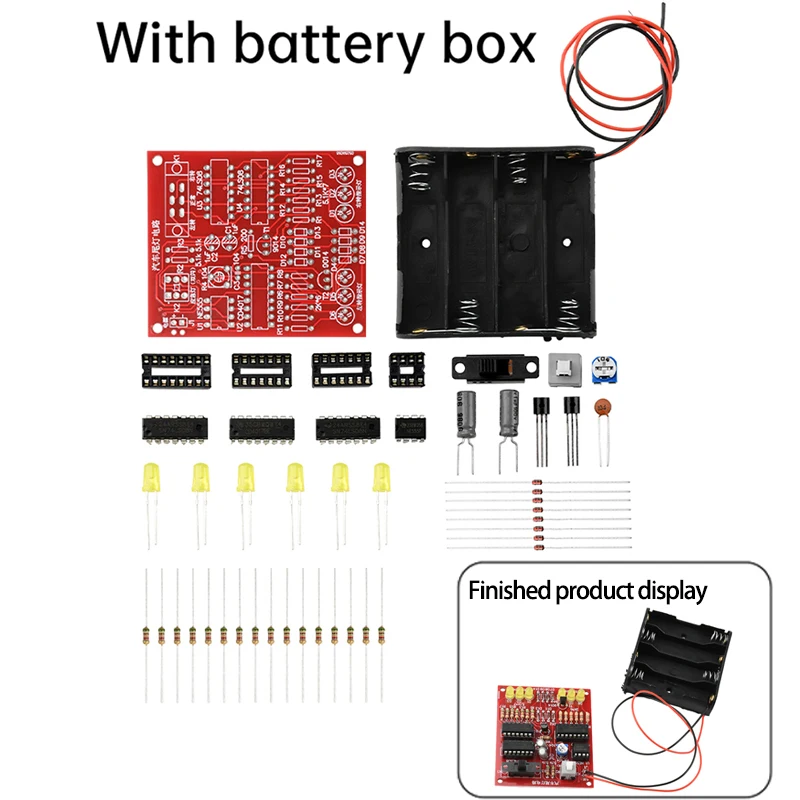

Package include:
1x DIY Electronic Kit Simulation Car Taillight DC 5-6V Fun Soldering Component Training Student Welding Soldering Practice Kit
