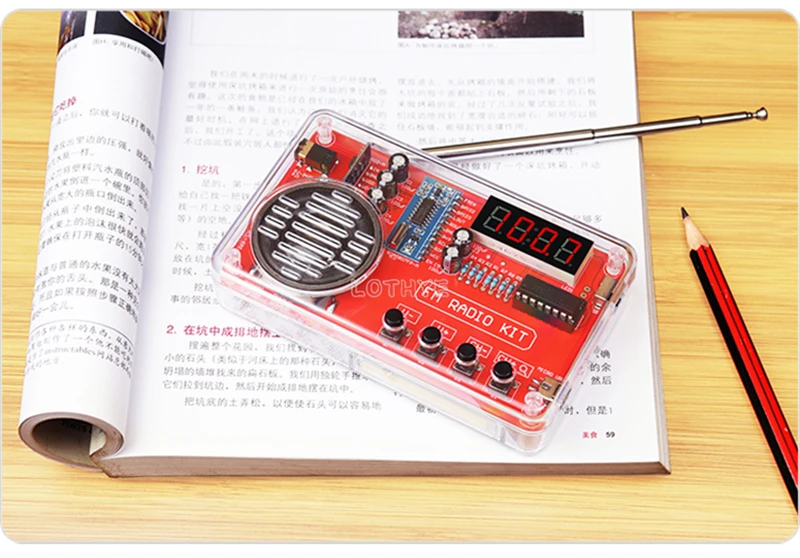

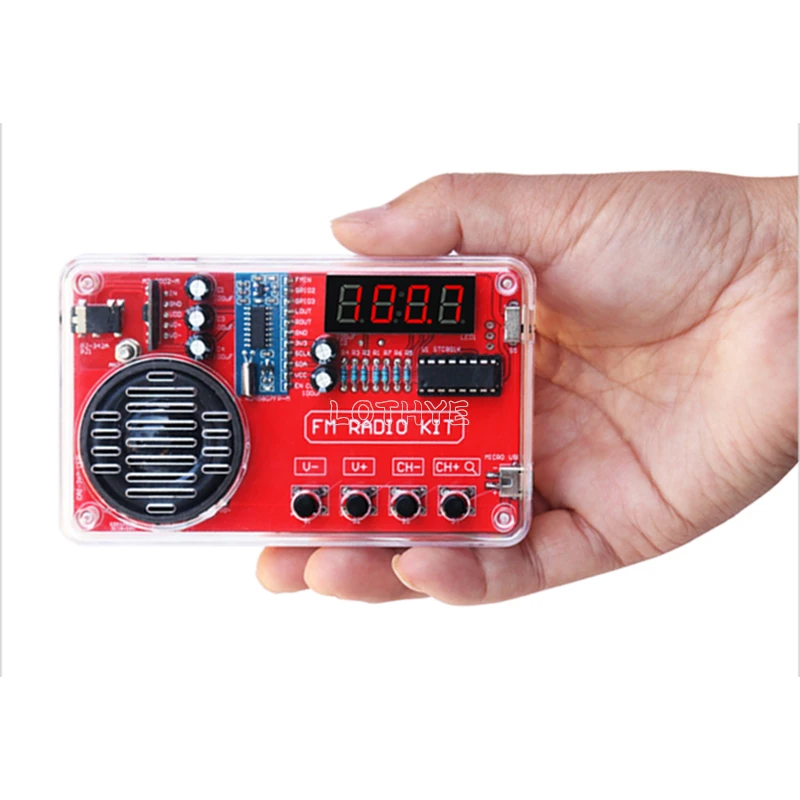

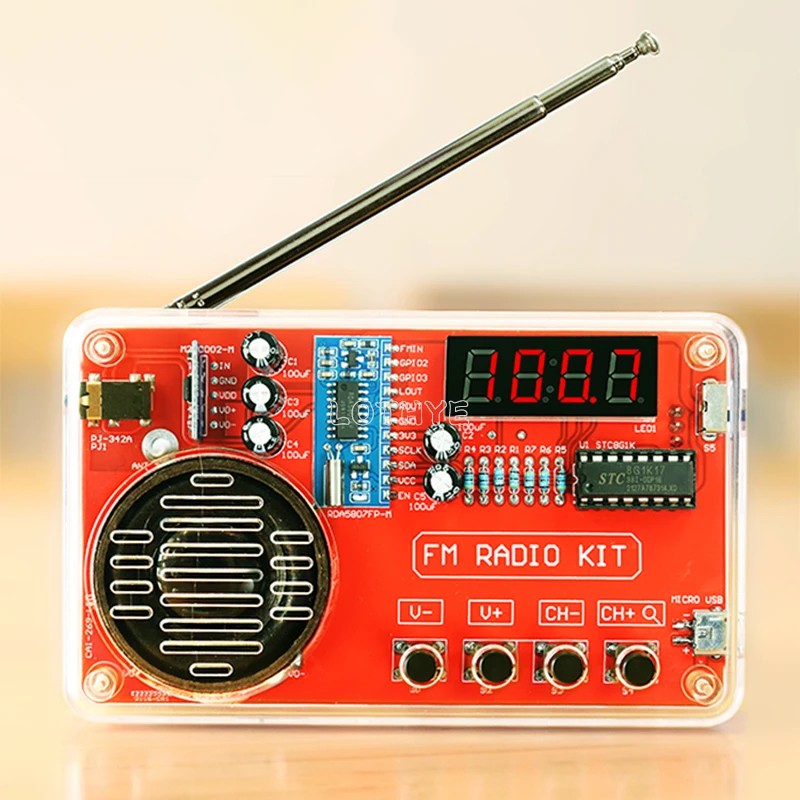

Kit electrónico DIY, Kit de producción de Radio FM, placa de circuito, piezas sueltas, receptor de 50-108MHz, altavoz RDA5087 de 3W con antena

Parámetros del producto
Modelo: G123
Nombre: Kit de producción de radio FM FM

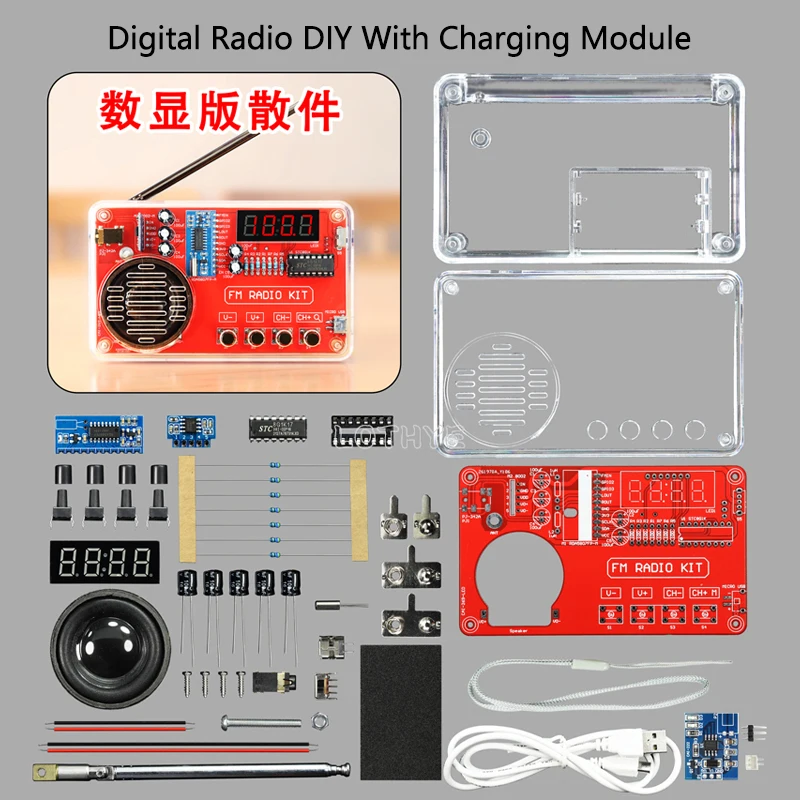

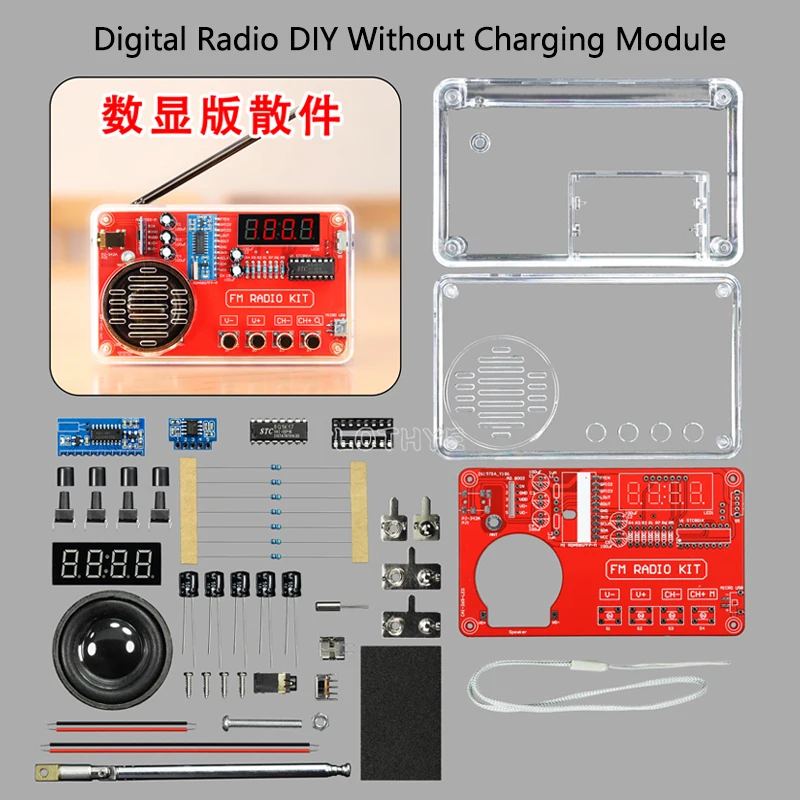

Envío: envío de piezas sueltas de bricolaje
Chip de control: RDA5807 8002D (STC81K17)

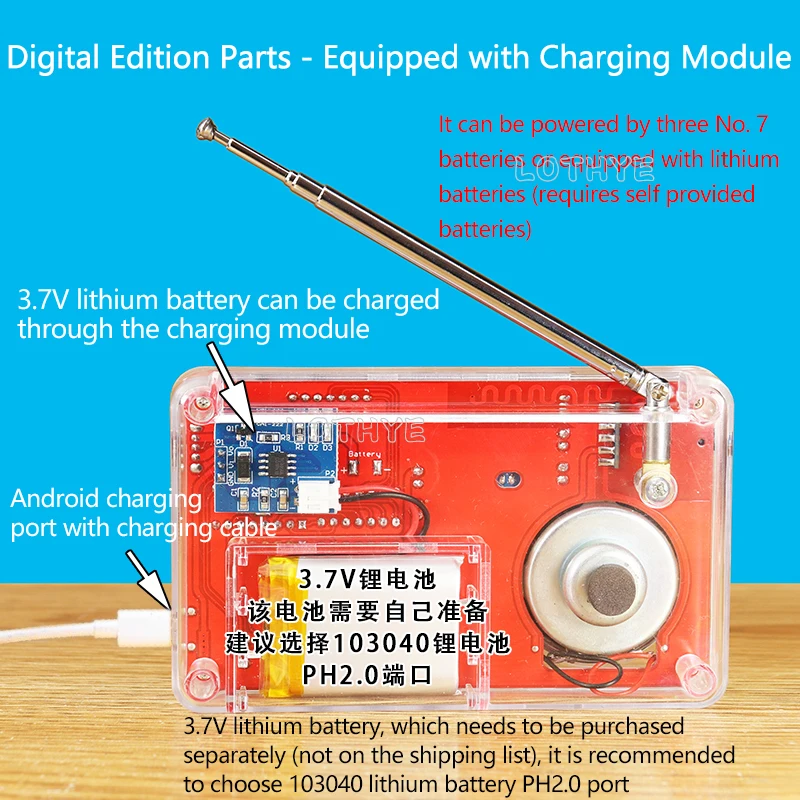

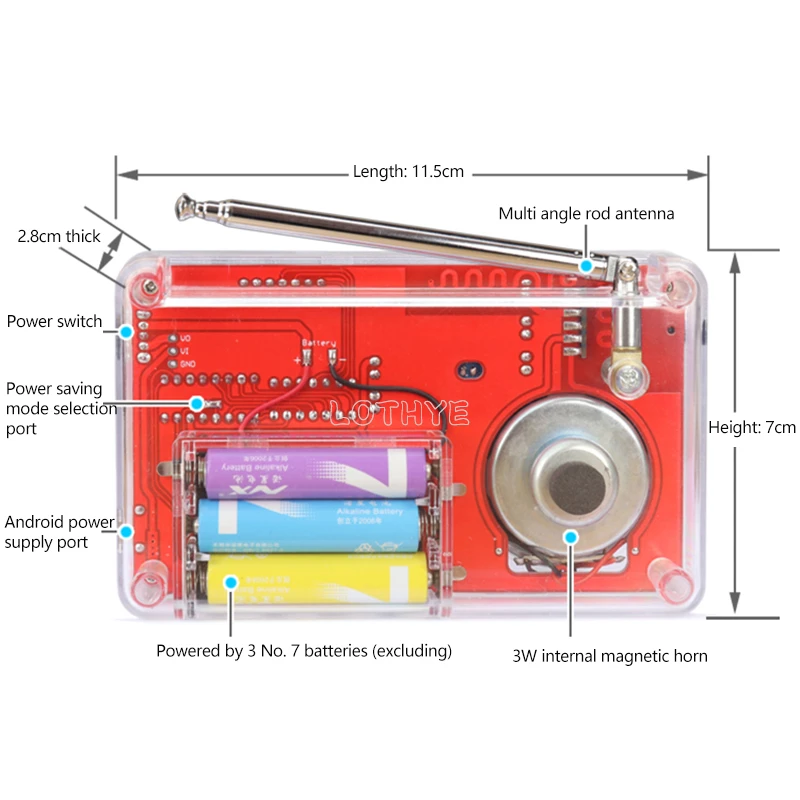

Método de alimentación: 3 No.7 baterías, baterías de litio de 3,7 V (autoproporcionadas)
Altavoz: altavoz de 1,5 pulgadas, 4 ohmios y 3 W (diámetro exterior 40 mm)
Rango de búsqueda: 50-108 MHz
Relación señal-ruido: 60dB
Sensibilidad: 10uV
Respuesta de frecuencia: 150Hz-20KHz
Material: carcasa de plástico transparente, placa de circuito epoxi de doble cara

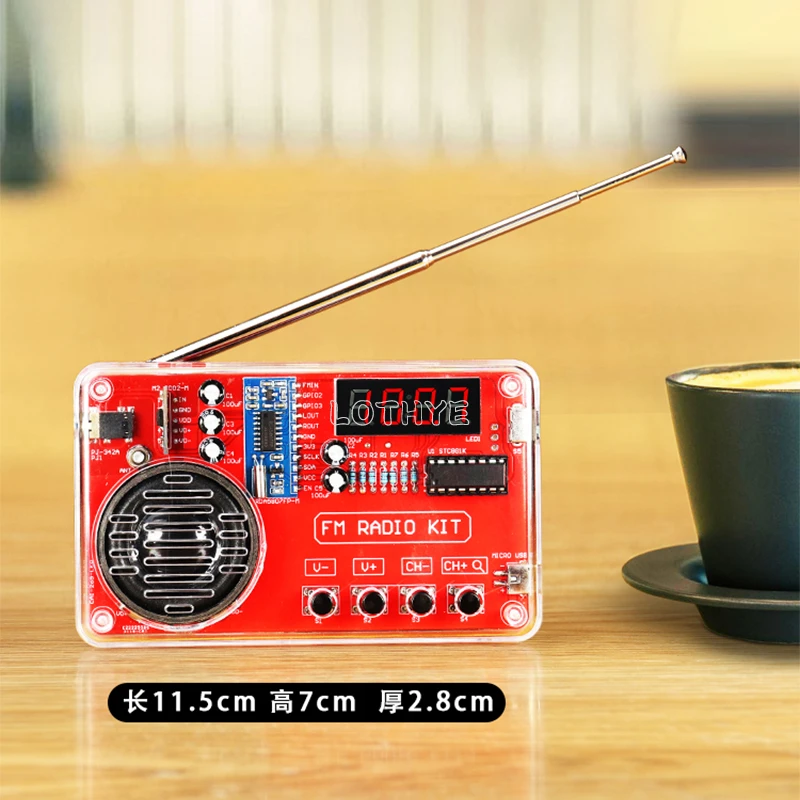

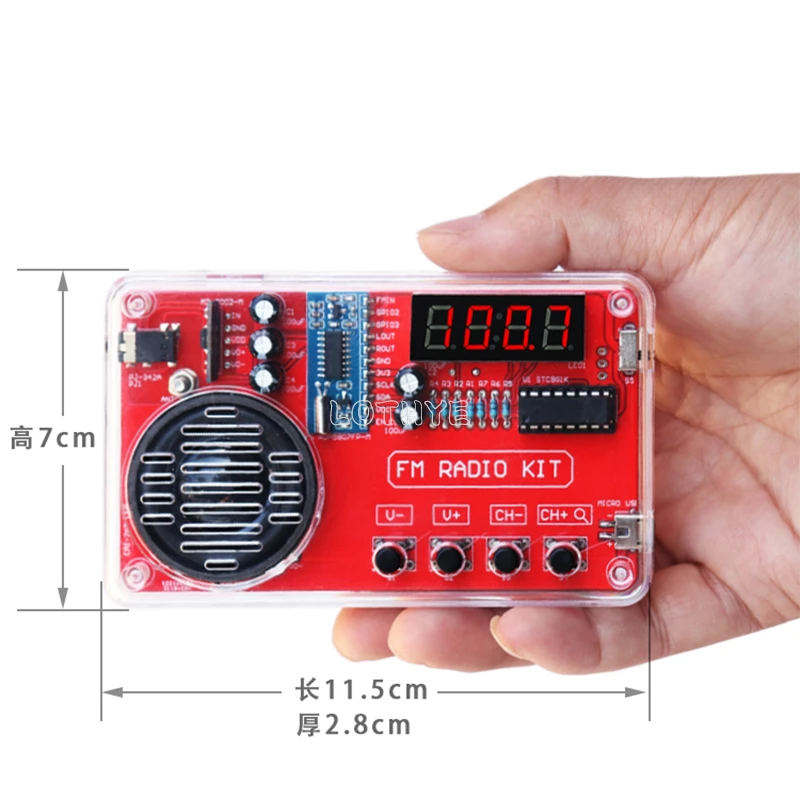

Tamaño del producto: 115*70*28mm
Tamaño del paquete: 150*110*29mm

Descripción del núcleo de radio

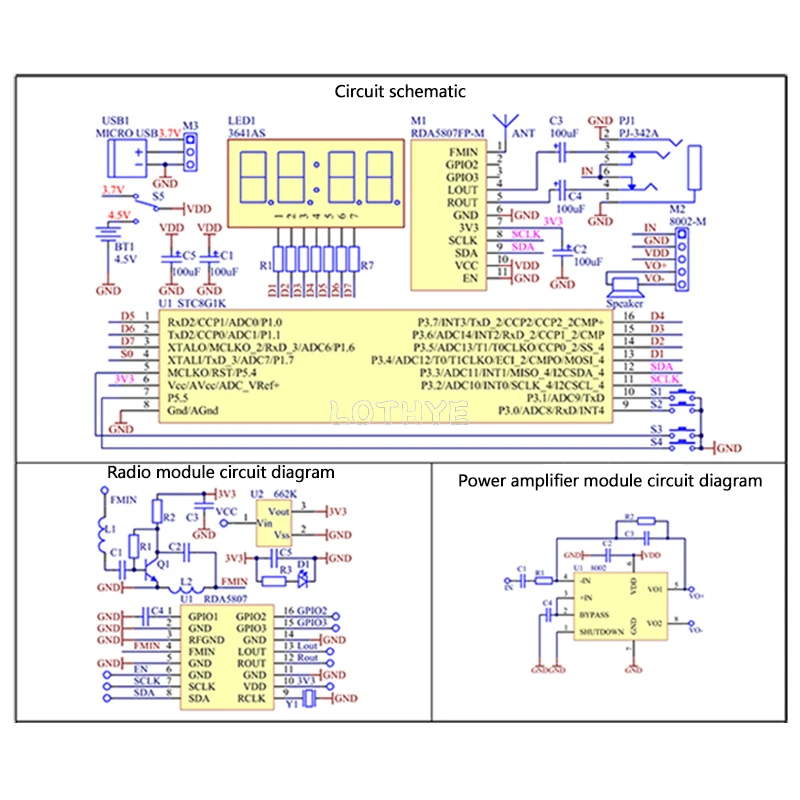

La serie RDA5807FP es la última generación de sintonizadores de radio estéreo FM con transmisión de un solo chip, con sintetizadores totalmente integrados, selectividad de frecuencia intermedia, decodificadores RDS/RBDS y MPX.Este sintonizador adopta la tecnología CMOS, admite múltiples interfaces y tiene requisitos más bajos para componentes externos.El tamaño del embalaje de SOP16.No es necesario realizar ajustes, muy adecuado para dispositivos portátiles.La serie RDA5807FP tiene un potente procesador de audio digital de frecuencia baja a media, que le brinda la mejor calidad de sonido en diferentes condiciones de recepción.El rango de frecuencia soportado por la serie RDAS807FP es de 50MHz a 115MHz

Descripción del chip del amplificador de potencia
8002D es un amplificador de potencia de audio tipo puente clase AB, de un solo canal con modo de apagado y apagado.Al ingresar un voltaje de funcionamiento de 1 KHz y 5 V, la potencia de conducción máxima es 3 W (carga de 4 Ω, THD 10%), 2 W (carga de 4 Ω, THD 1%);El ruido de distorsión armónica total dentro del rango de audio es inferior al 1% (20 Hz · 20 KHz);El circuito de aplicación 8002D es simple y solo requiere unos pocos dispositivos periféricos para proporcionar una potencia de salida de alta calidad.La salida 8002D no requiere condensadores de acoplamiento externos ni condensadores de elevación, redes amortiguadoras ni resistencias de retroalimentación.
8002D tiene un mecanismo de protección de apagado automático para sobrecalentamiento en el interior.8002D funciona de manera estable y la ganancia de la unidad es estable.Al configurar resistencias periféricas, la ganancia de voltaje del amplificador se puede ajustar para una aplicación conveniente.Es un chip típico muy popular en el mercado y muy reconocido por los usuarios.

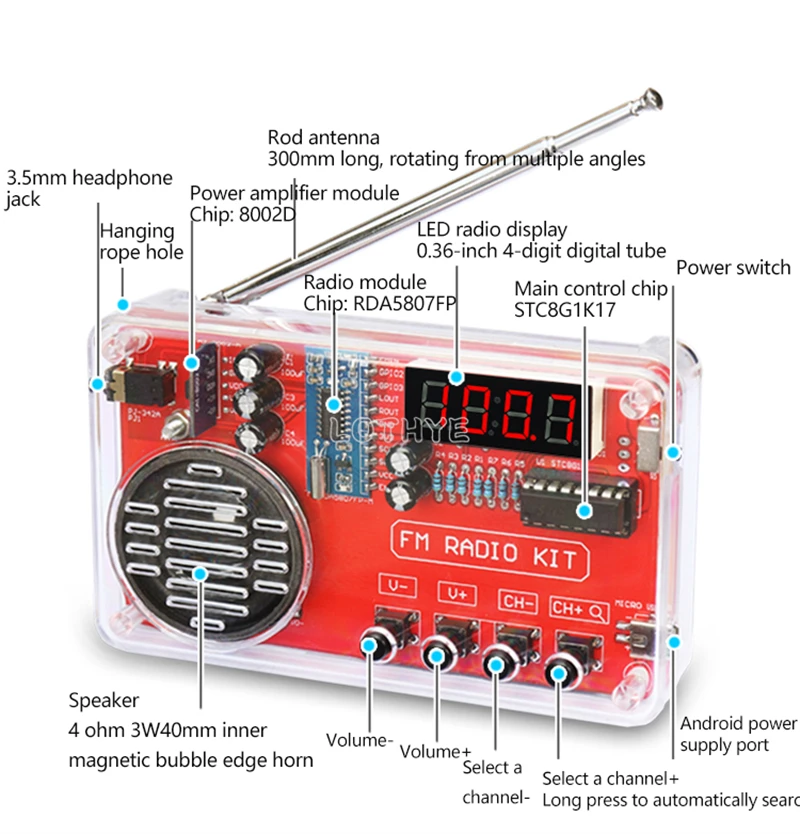

1.Encendido y apagado: Conecte la batería hacia arriba para la fuente de alimentación (versión con batería); Conecte la batería de carga hacia abajo para la fuente de alimentación (limitada a las versiones de carga)
2.Búsqueda de canales: Mantenga presionado el botón de búsqueda de canales durante 2-3 segundos, luego suéltelo para buscar canales automáticamente y almacene los canales encontrados en el orden de P01-P02-
3.Selección de canal: presione CH - para seleccionar el canal anterior, presione CH+ para seleccionar el siguiente canal y la pantalla digital mostrará la frecuencia de radio correspondiente.
4.Ajuste de volumen: Presione V - para disminuir el volumen, presione V+ para aumentar el volumen.Muestra L00 como silencioso, muestra L01-L16 como volumen de bajo a alto.

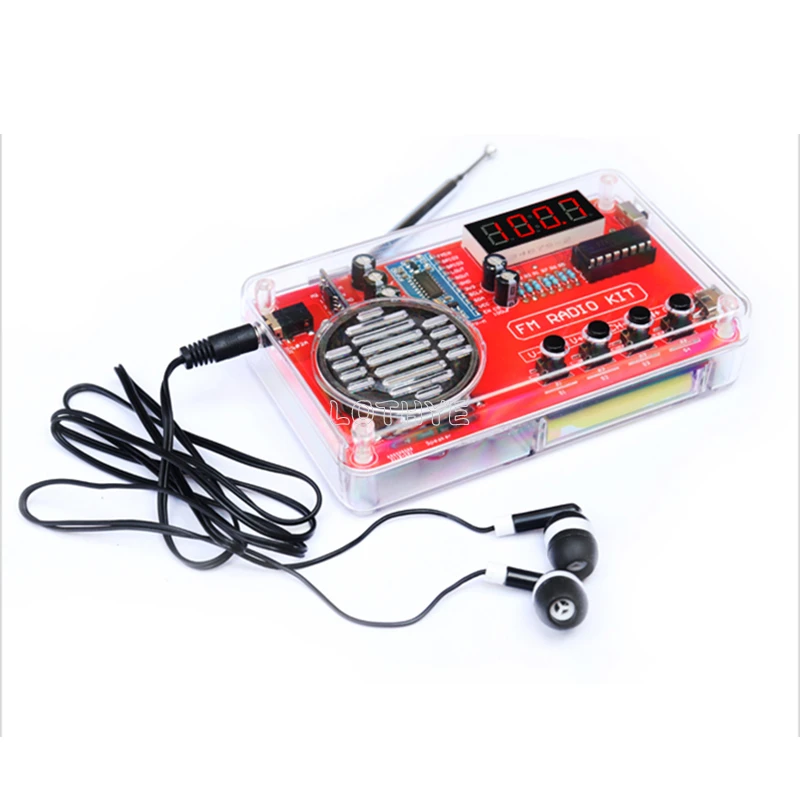

5.Uso de auriculares: inserte los auriculares en el conector para auriculares y se reproducirá sonido desde los auriculares.[El kit no viene con auriculares]
Al buscar y utilizar estaciones de radio, se debe extender la antena para encontrar la dirección adecuada. En áreas con muchos edificios o zonas montañosas remotas, puede haber menos o ninguna estación de radio para buscar.
