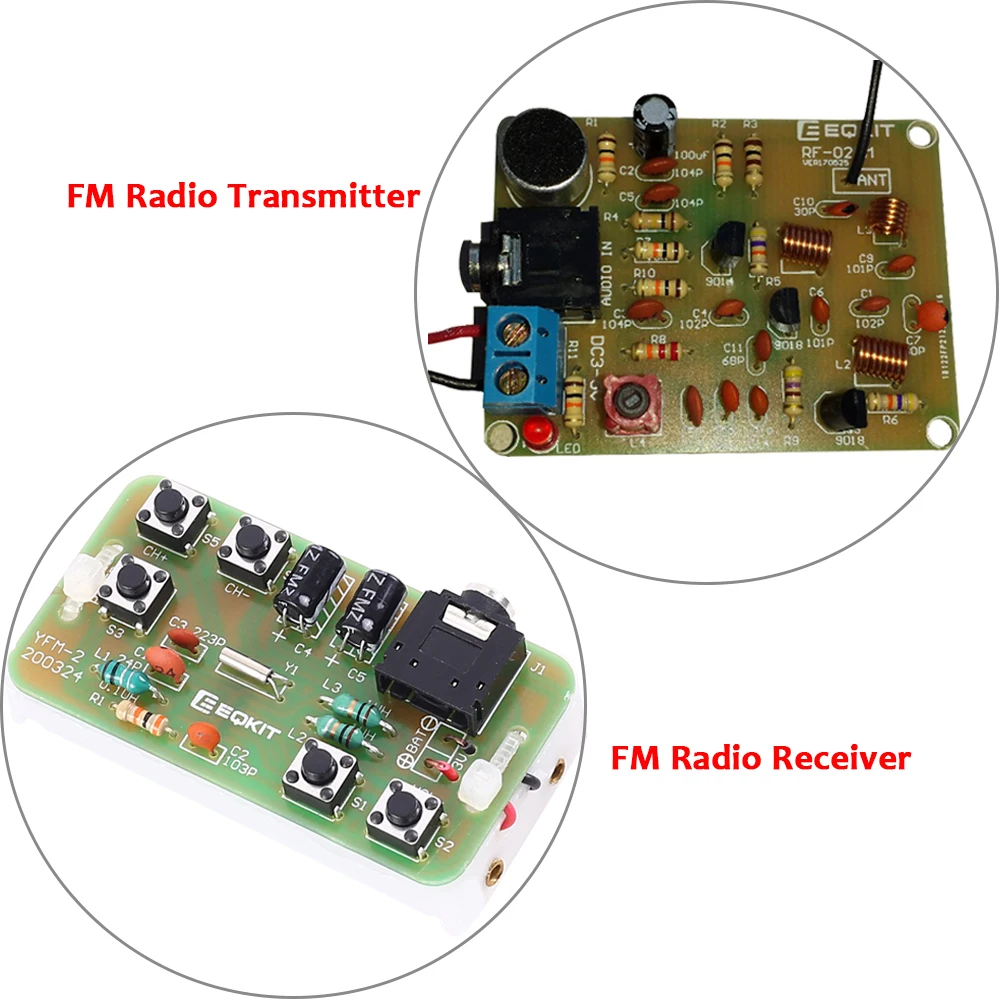

Kit DIY de Radio Estéreo FM de 76-108MHz, receptor/transmisor FM inalámbrico, modulación de frecuencia, proyecto de práctica de soldadura electrónica

Radio estéreo FM de 76-108MHz, Kit de bricolaje, módulo receptor FM inalámbrico, modulación de frecuencia, proyecto de práctica de soldadura electrónica DC 2.7V-3.3V

Nota: No utilice batería 18650, de lo contrario, dañará el artículo.

Descripción:

- El circuito de radio tipo YFM-2 es muy sencillo.
- El número total de componentes no supera 19.
- Aunque la cantidad de componentes no es grande, incluye dos tipos de componentes: SMD y DIP, que son adecuados para principiantes y amigos que quieran practicar la soldadura de componentes SMD.

Características:

1 .Circuito de control automático de ganancia (AGC) digital incorporado
2 .Soporta la banda de frecuencia global 76-108Mhz
3 .Soldadura manual de bricolaje
4 .Simple y fácil de operar
5 .Función de memoria de radio compatible

Parámetro:

1 .Nombre del artículo: Kit de bricolaje de módulo de radio estéreo FM
2 .Modo de artículo:YFM-2
3 .Voltaje de trabajo: CC 3 V
4 .Corriente de trabajo:19mA
5 .Frecuencia de trabajo: 76-108Mhz
6 .Impedancia de salida: 32 ohmios
7 .Temperatura de trabajo:-40℃~85℃
8 .Humedad de trabajo: 0%~95%RH

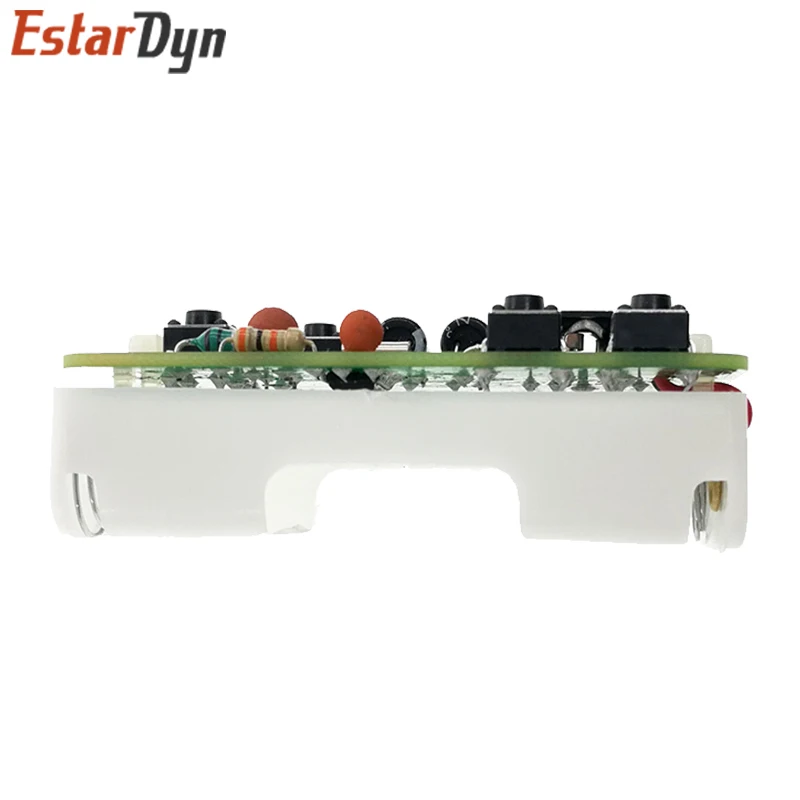

9 .Tamaño (instalado): 57*32*20mm

Aplicable:

1 .Treinar habilidades de soldadura
2 .Escuela de estudiantes
3 .Producción de bricolaje
4 .Diseño de proyectos
5 .Competición electrónica
6 .Diseño de graduación
7 .Colección de manualidades
8 .Decoración del hogar
9 .Colección de recuerdos

Consejos de instalación:

1 .El usuario debe preparar la herramienta de soldadura al principio.
2 . Tenga paciencia hasta que se complete la instalación.
3 .El paquete es un kit de bricolaje. Necesita finalizar la instalación por parte del usuario.
4 .El soldador no puede tocar los componentes durante mucho tiempo (1,0 segundos), de lo contrario dañará los componentes.
5 .Preste atención al positivo y al negativo de los componentes.
6 . Prohibir estrictamente el cortocircuito.
7 .Instale componentes complejos preferentemente.
8 .Asegúrese de que todos los componentes estén en la dirección correcta y en el lugar correcto.
9 .¡¡Se recomienda encarecidamente leer el manual de instalación antes de comenzar la instalación!!!

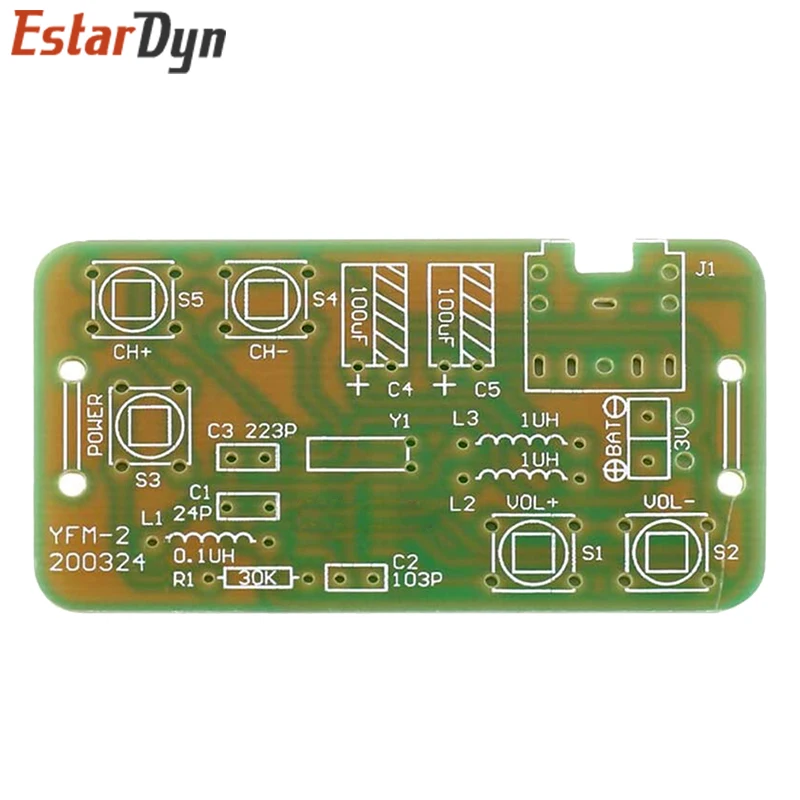

Pasos de instalación (¡tenga paciencia en la instalación!):

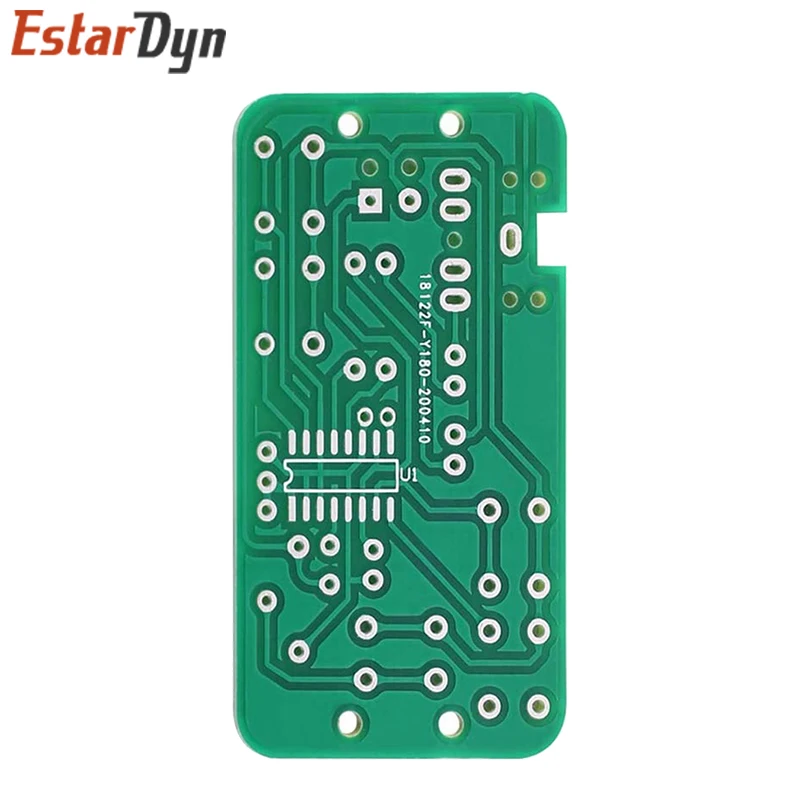

1 .Paso 1: Instale 1 unidad SOP-16 RDA5807PF en U1.Hay un punto en una esquina del IC y hay una almohadilla rectangular en la PCB donde se puede colocar el Pin1 del IC.Estas dos marcas corresponden entre sí y se utilizan para especificar la dirección de instalación del IC.
2 .Paso 2: Instale 1 resistencia de 30K ohmios en R1.
3 .Paso 3: Instale 1 unidad de inductor de 0,1 uH en L1.
4 .Paso 4: Instale 2 unidades de inductor de 1 uH en L2, L3.
5 .Paso 5: Instale 1 oscilador de cristal de 32.768 KHz en Y1.
6 .Paso 6: Instale 1 condensador cerámico de 24 pF en C1.
7 .Paso 7: Instale 1 condensador cerámico de 0,01 pF(103) en C2.
8 .Paso 8: Instale 1 condensador cerámico de 0,022pF(223) en C3.
9 .Paso 9: Instale 5 interruptores de 6*6*5 mm en S1-S5.
10 .Paso 10: Instale 1 condensador electrolítico de 100 uF 16 V en C4, C5.Preste atención a los polos positivo y negativo.El pin más corto es el polo negativo.
11 .Paso 11: Instale 1 conector de audio de 3,5 mm en J1.

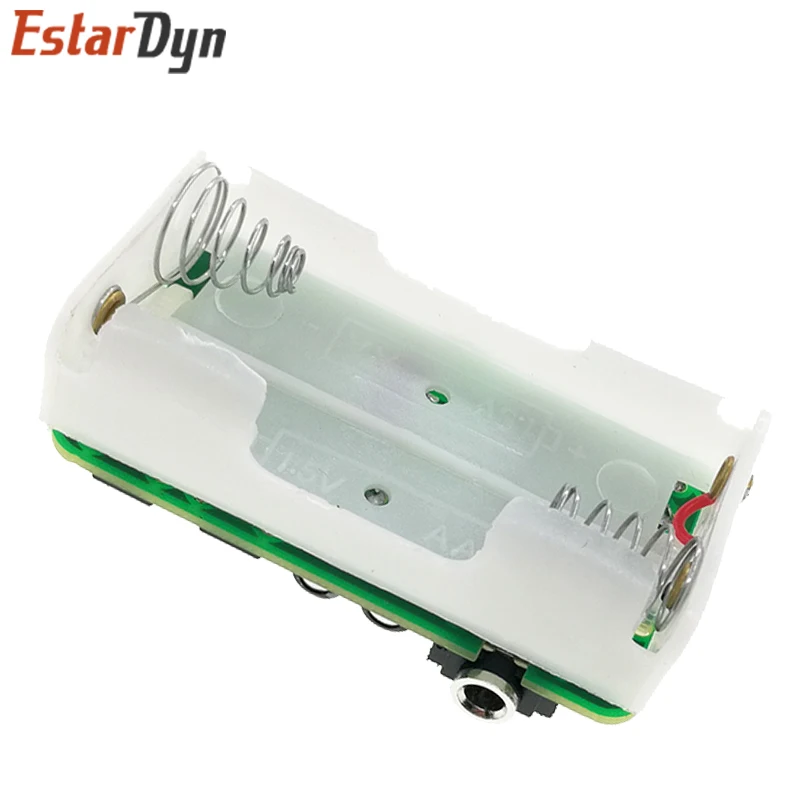

12 .Paso 12: Conecte la caja de la batería. Preste atención al positivo y al negativo.
13 .Paso 13: Utilice una brida para cables para sujetar la caja de la batería.
14 .Paso 14: Conéctese a la fuente de alimentación y disfrute del efecto.
