Descripción
Nombre: Luz de melodía LED activada por voz;
Voltaje de funcionamiento: 3-5,5 V
Placa PCB: Placa de fibra de vidrio de grado A de

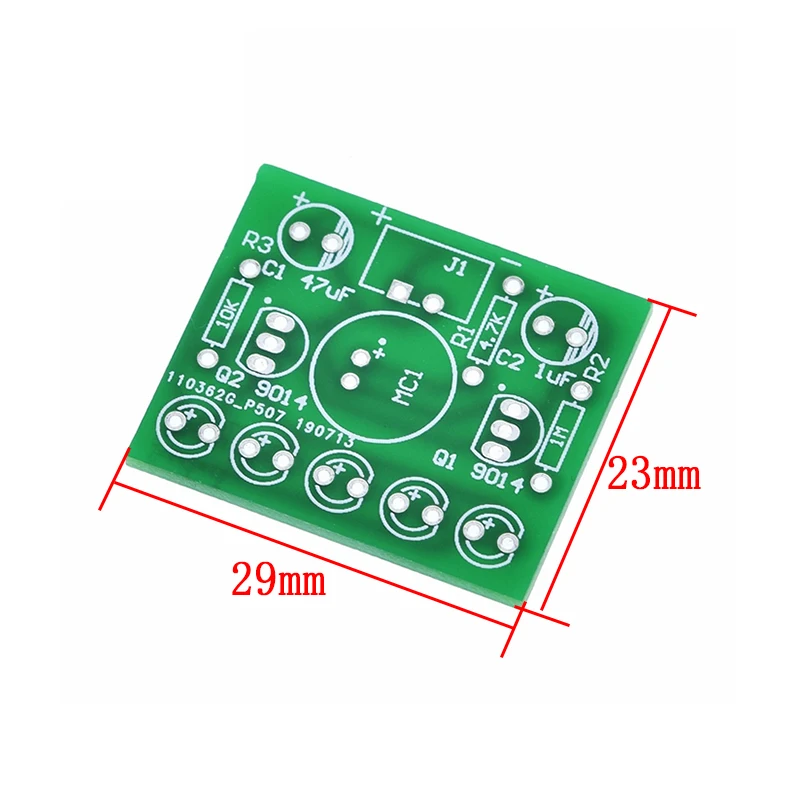

Dimensiones: 3cm * 2,3 cm
Función de circuito:

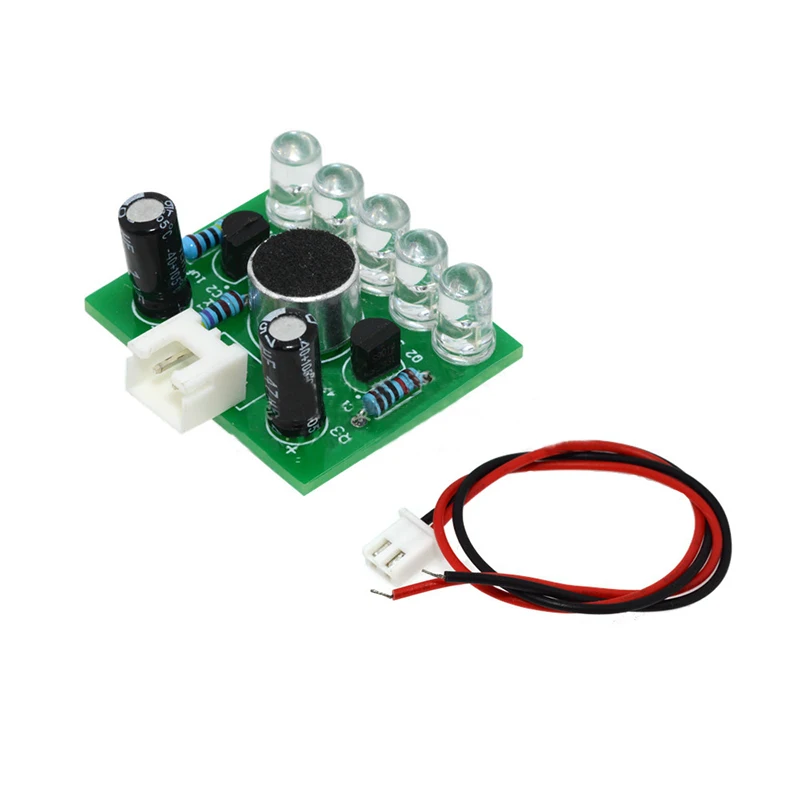

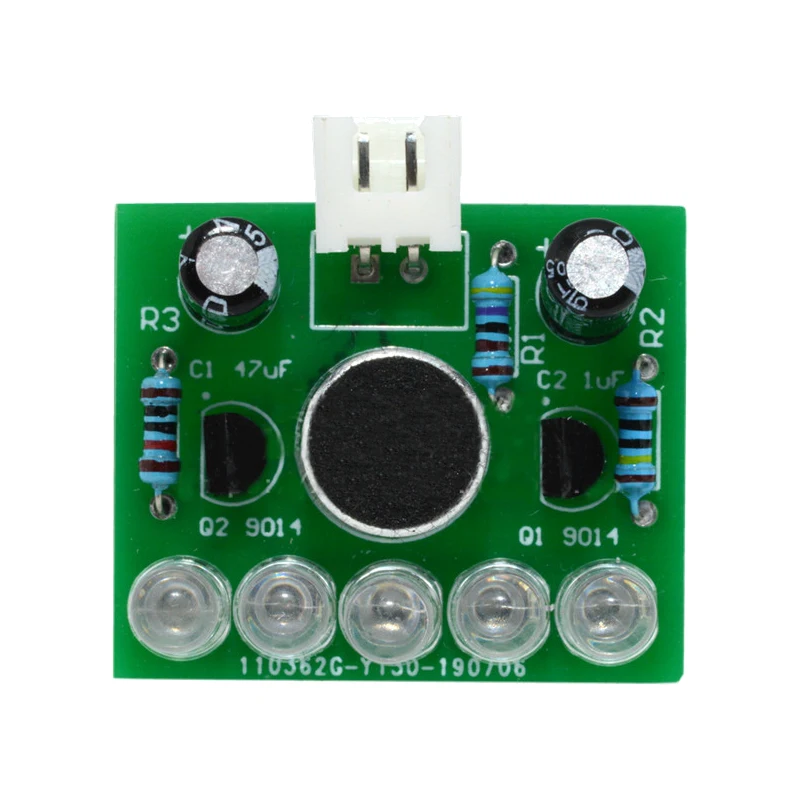

Después de que el kit se haya producido con éxito, 5 LED parpadearán con el ritmo de la música u otros sonidos, y se pueden colocar cerca del altavoz, ¡permitiendo que las luces acompañen a la música para bailar!

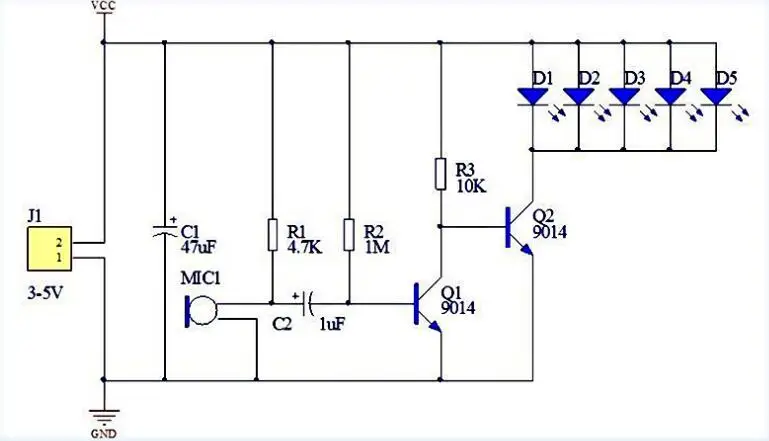

La Luz de melodía LED activada por voz se compone principalmente de un circuito de fuente de alimentación, un circuito amplificador de micrófono y un circuito emisor de luz LED. La potencia es introducida por J1, y C1 se filtra para el uso del circuito. MIC1 convierte las señales de sonido en señales eléctricas, que son amplificadas por C2 acoplado a Q1, y las señales amplificadas se envían a la base de Q2. Q2 impulsa 5 LED para emitir luz. Cuanto más fuerte sea el sonido, más brillantes serán las luces LED.
