Descripción
Este kit de producto se puede utilizar para algunas de las funciones de aplicación de las cosas, por ejemplo, mostrar temperatura y humedad, mostrar datos meteorológicos como se muestra a continuación.

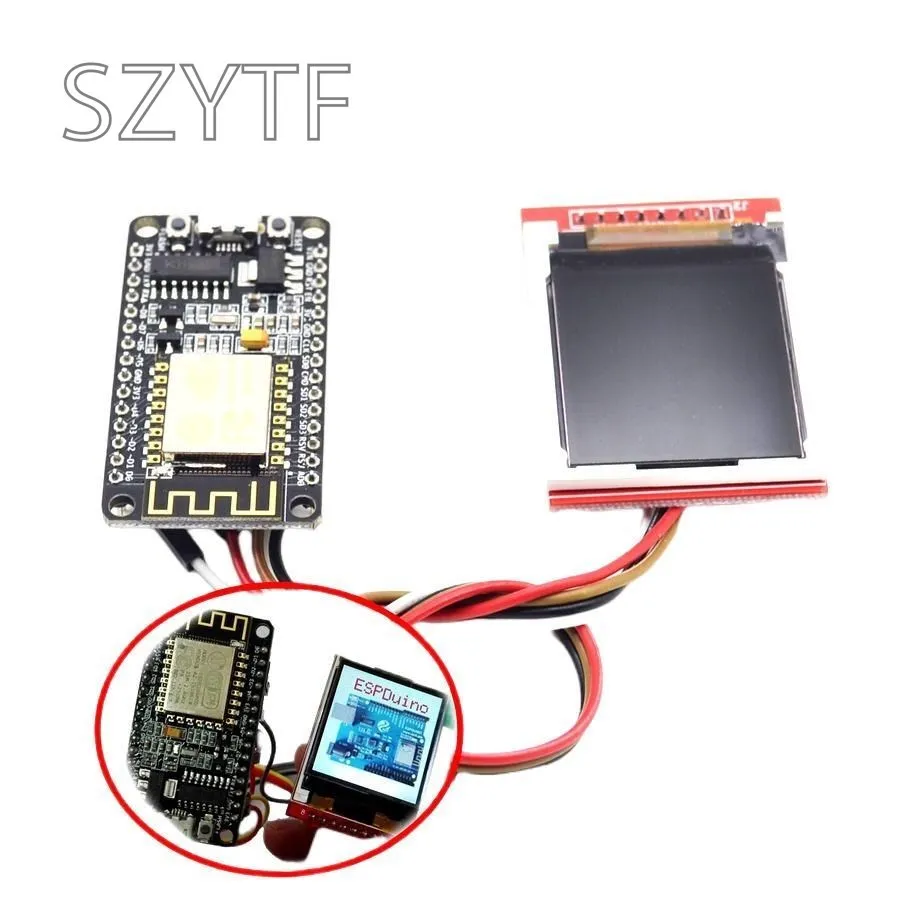

Puede lograr la función (como se muestra)
Los siguientes son los mismos que los "

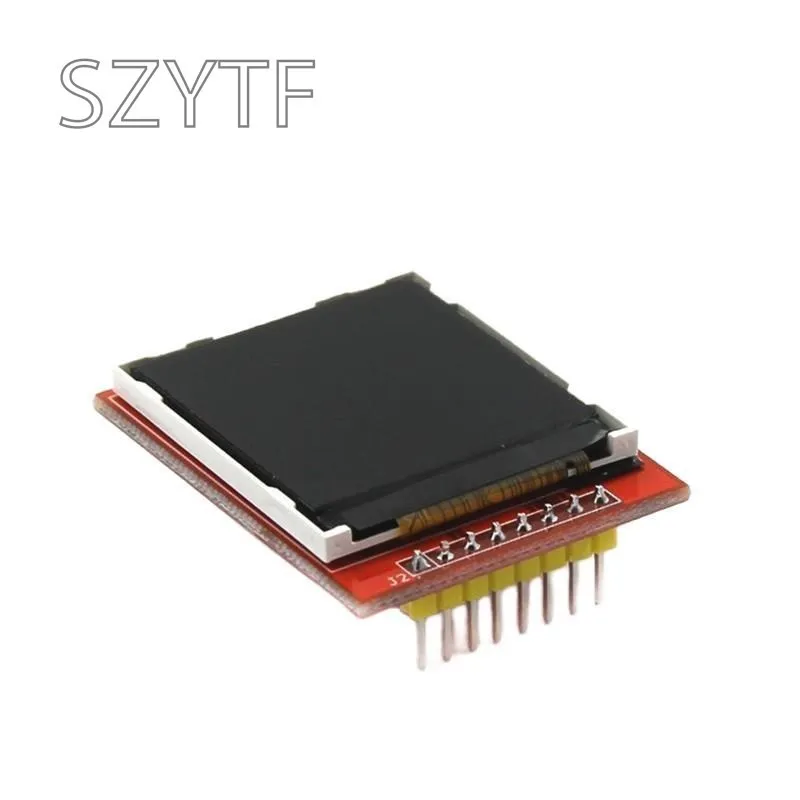

Pantalla a color de 1,44 pulgadas:
La pantalla a color de 1,44 pulgadas admite una pantalla a color RGB 65K de 16 bits con colores intensos
Resolución de 128X128, pantalla clara
Usando el bus serie SPI, solo unas pocas IO pueden iluminar la pantalla
Con ranura para tarjeta SD para un fácil experimento de expansión
Proporciona una gran cantidad de programas de muestra.
Estándar de proceso de grado militar, trabajo estable a largo plazo
Proporcionar soporte técnico de unidad subyacente

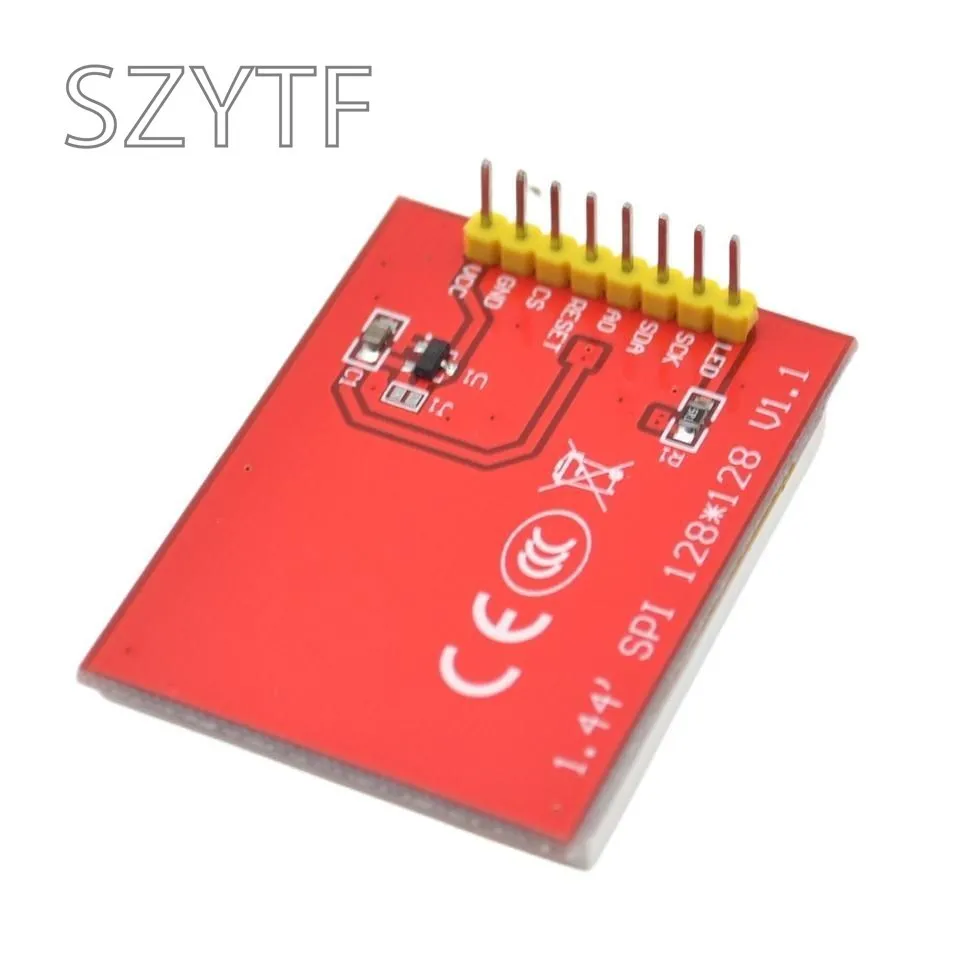

Definición de interfaz:
VCC: entrada de alimentación de 5 V/3,3 V
GND: GND
CS: señal de selección de pantalla LCD, habilitación de nivel bajo
RESET: señal de reinicio LCD, reinicio de nivel bajo
A0: Registro LCD/señal de selección de datos, nivel alto: registro, nivel bajo: datos
SDA: indica la señal de escritura de datos del bus SPI
SCK: indica la señal de reloj del bus SPI
LED: control de retroiluminación, luz de alto nivel, si no se requiere control, encendido fijo de 3,3 V
Pantalla TFT de 1,44 pulgadas: 1 unidad

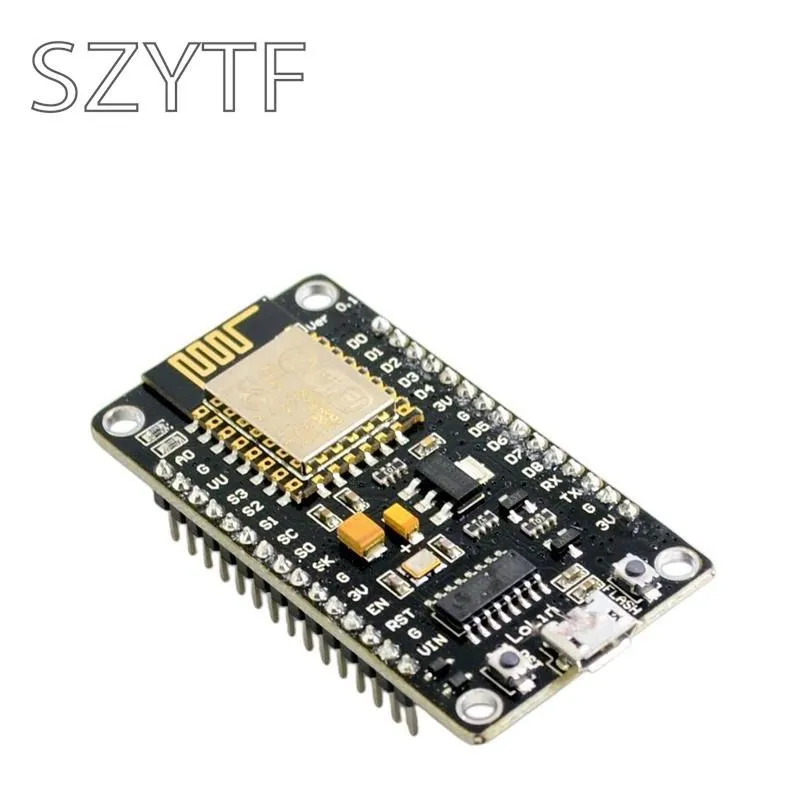

NodoMCU: 1 Uds.
Línea DuPont: varios
Los siguientes son los mismos que los "

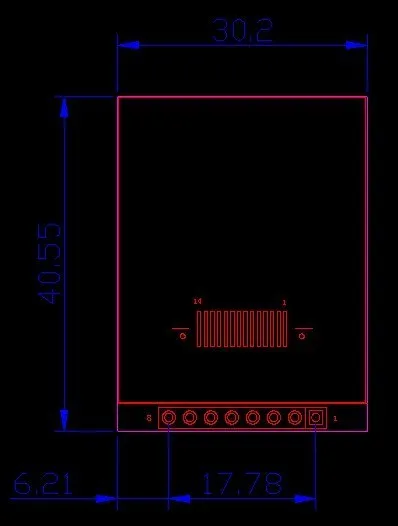

Información de la pantalla TFT:

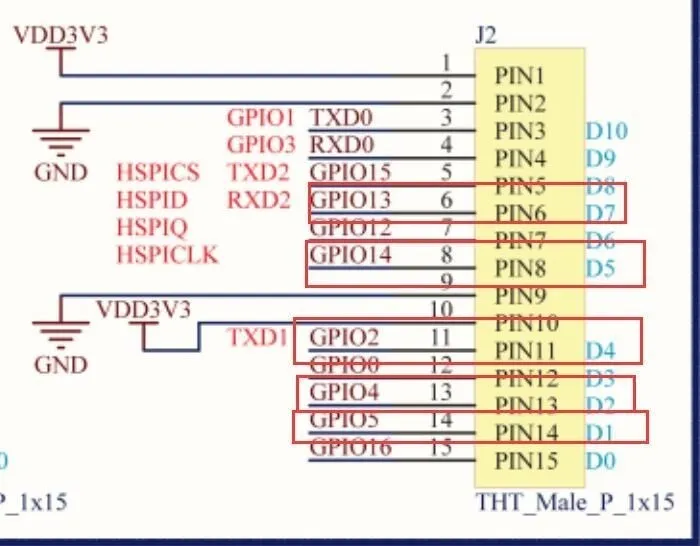

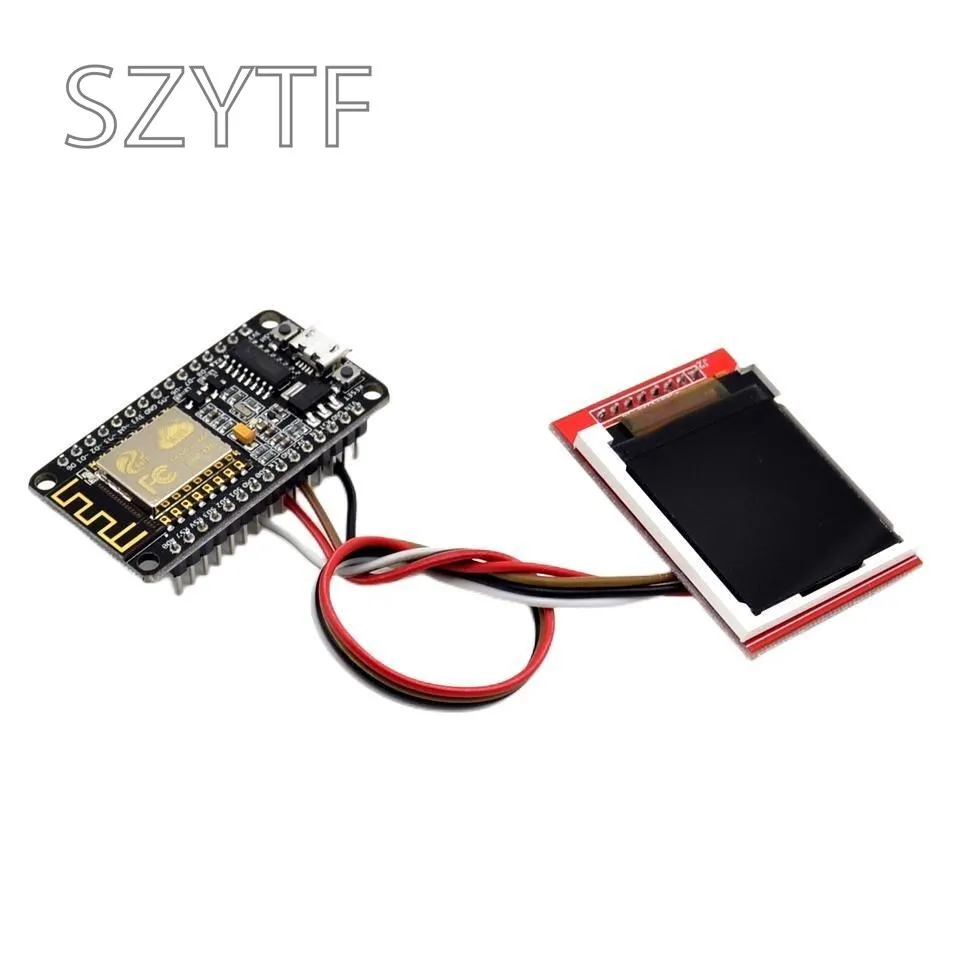

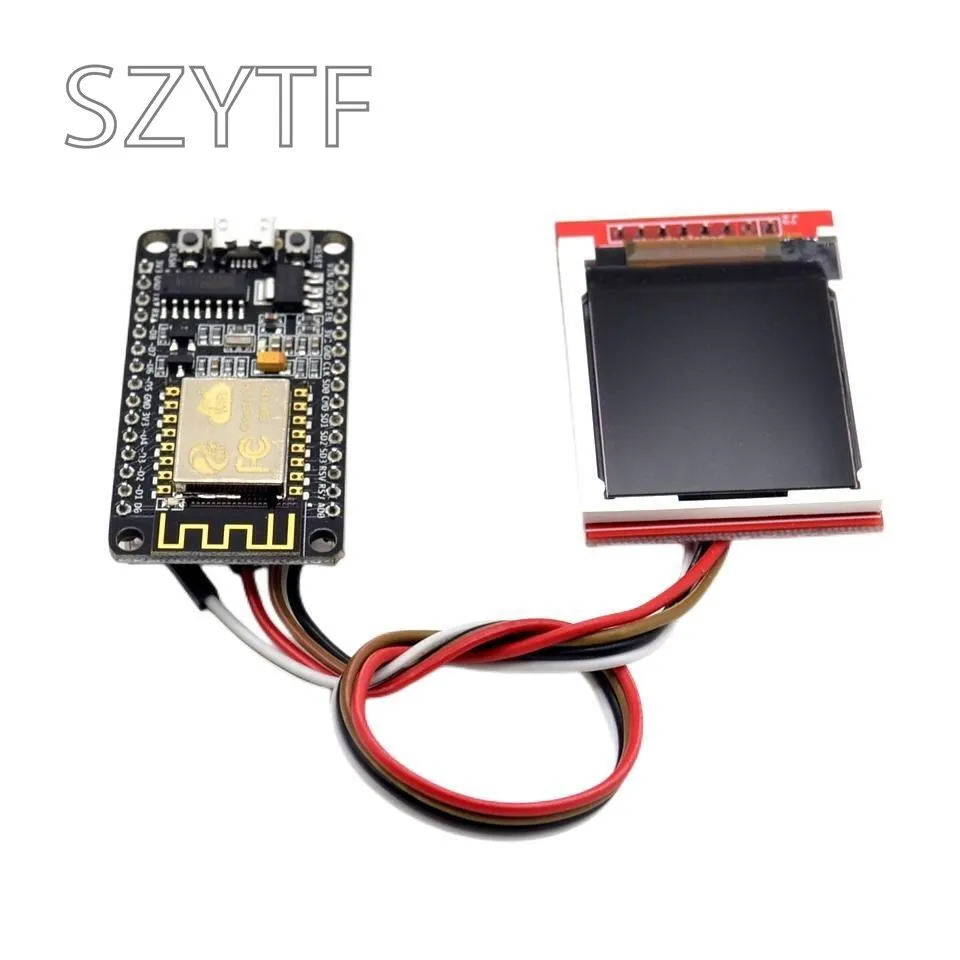

Pantalla TFT y diagrama de conexión NodeMCU:
