Análisis de Experto
Experto verificado
Análisis general del producto
El Kit Cables Paso 5264 PCB es exactamente lo que promete: un lote de diez juegos completos de conectores con paso de 2,5 mm que cubren desde 2 hasta 12 pines. En un sector donde muchas veces compras conectores sueltos y acabas haciendo pedidos de urgencia porque te falta justo el que necesitas, tener un surtido así evita dolores de cabeza. Lo he estado utilizando durante varias semanas en distintos proyectos —desde tiras LED direccionables con ESP32 hasta fuentes de alimentación low-cost para bancada— y el resultado general es satisfactorio, aunque con matices que merece la pena detallar.

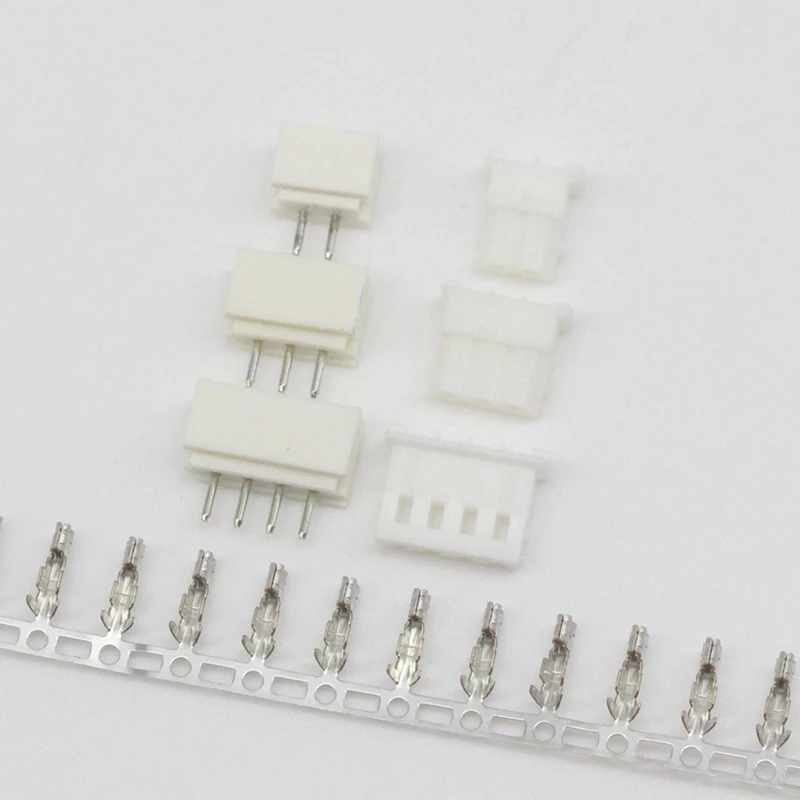

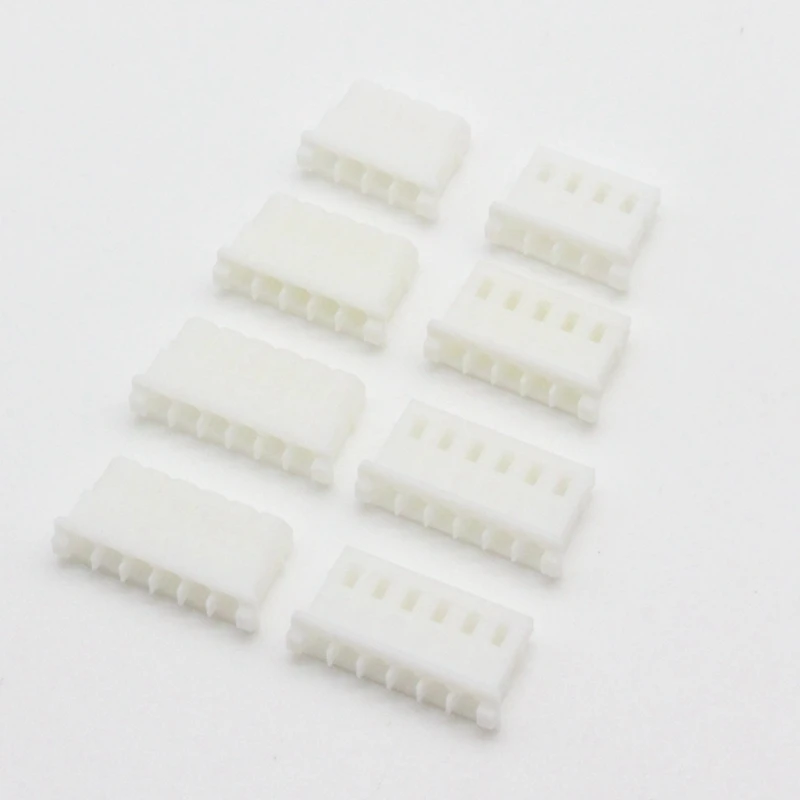

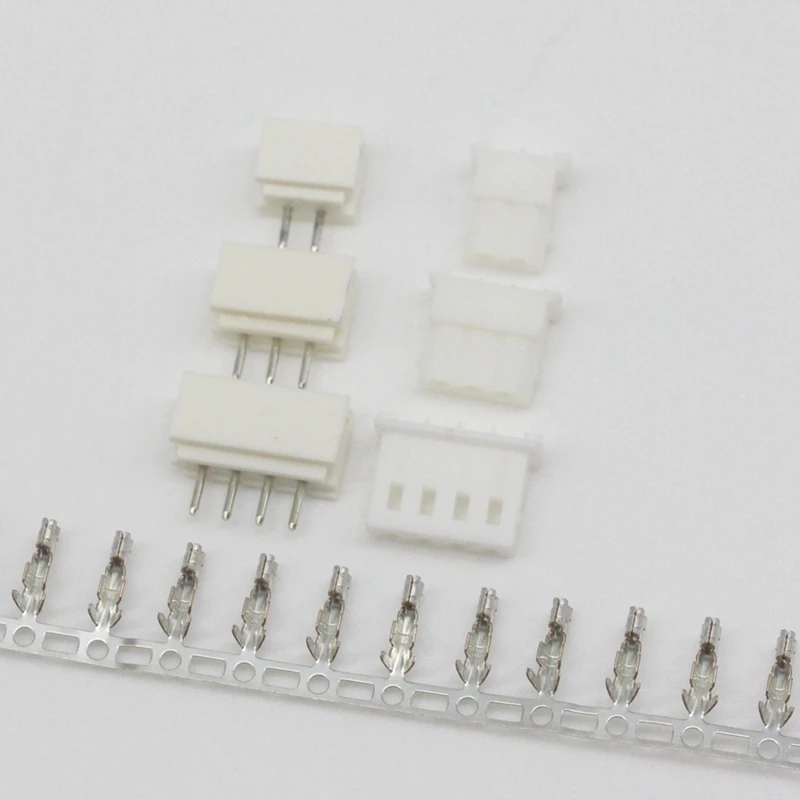

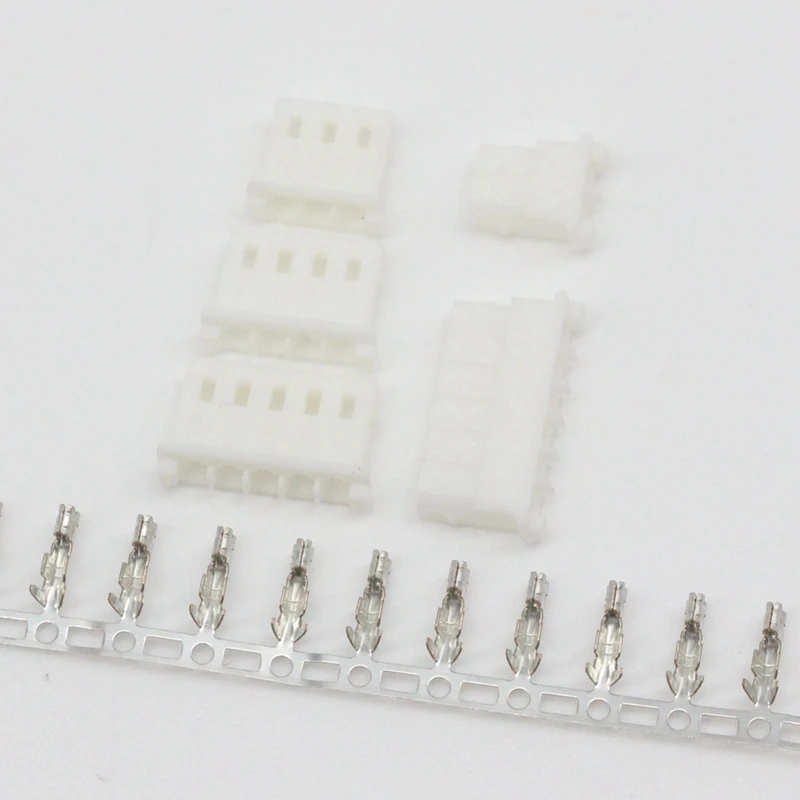

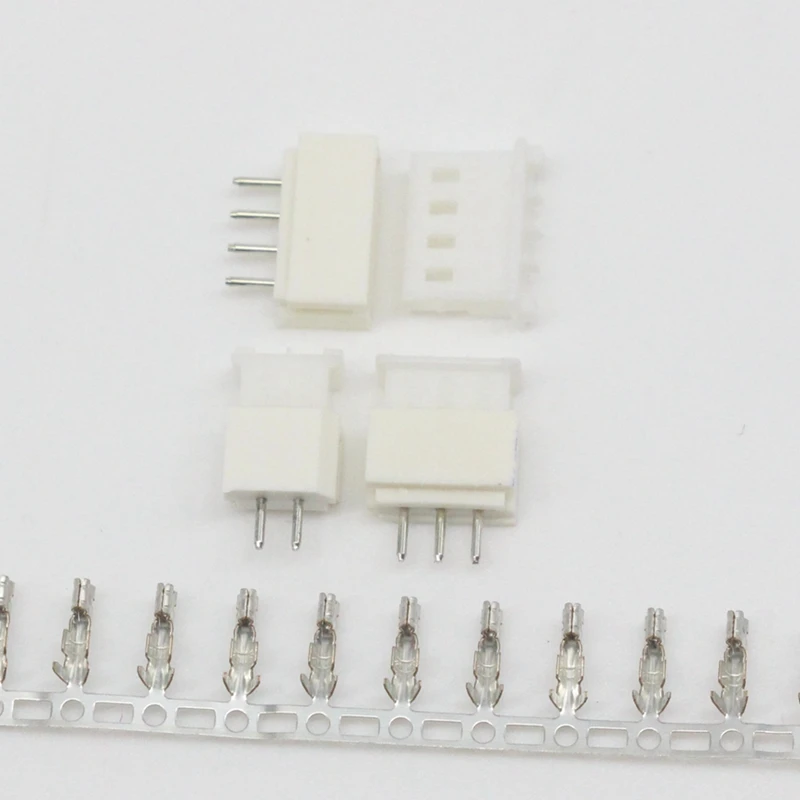

Cada juego incluye carcasa hembra, enchufe macho PCB vertical y terminales 5268. No falta nada para montar una conexión completa desde cero. Eso es de agradecer porque, en otros kits similares, a veces te encuentras que faltan los terminales o que solo recibes las carcasas.
Calidad de construcción y materiales
El material aislante aguanta hasta 85 °C, lo cual es suficiente para entornos de interior, señal de baja tensión y pequeñas fuentes de alimentación. No esperes milagros térmicos, pero dentro de su rango de aplicación cumple sin problemas. Lo he probado en una fuente de 12 V para una tira LED de 2 metros y, tras varias horas de funcionamiento, no he notado degradación ni deformación en los conectores.
El sistema de anclaje del terminal 5268 dentro de la carcasa hembra es correcto. Al insertar el terminal crimpado se escucha un clic que confirma que ha encajado. La extracción no es especialmente complicada si usas una herramienta de desbloqueo fina, aunque tampoco es un conector diseñado para estar montando y desmontando a todas horas. Para un uso estacionario o semiestacionario, va bien.
El conector macho PCB vertical tiene patillas de soldadura decentes, con un baño que agarra bien el estaño. Soldarlos manualmente con un soldador de punta fina es viable incluso con el paso de 2,5 mm, que deja suficiente espacio entre pines como para no puentearlos accidentalmente. En un proceso de soldadura por ola, también se comportarían sin problemas.
Compatibilidad y rendimiento
He probado estos conectores con varias placas: un ESP32 DevKit V1, un Arduino Uno R3, un par de controladores LED basados en WS2811 y una fuente conmutada MeanWell de 5 V. La compatibilidad es total siempre que diseñes tu PCB con el footprint adecuado para paso de 2,5 mm. No funcionan en breadboard, así que hay que tenerlo claro desde el principio.
El contacto eléctrico es fiable. He medido caídas de tensión en un bus de 5 pines con una carga de 1 A y apenas hay pérdida apreciable. Para señales digitales (UART, I2C, GPIO) se comportan bien, sin ruido ni falsos contactos. En un proyecto con sensores DS18B20 sobre cable de 1 metro, la lectura era estable sin interferencias.
Eso sí, al ser conectores verticales, la altura que ocupan sobre la placa puede ser un inconveniente si trabajas con carcasas ajustadas. Merece la pena medir el espacio disponible antes de diseñar el PCB. Para prototipos en placas perforadas con soldadura, funcionan bien si planificas la disposición.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- El pack de diez juegos con variedad de pines es práctico y bien equilibrado. Tener desde 2P hasta 12P en un solo pedido te cubre prácticamente cualquier proyecto doméstico o de taller.
- El paso de 2,5 mm es un estándar sensato. No es tan fino como un JST de 1,25 mm (que requiere pulso firme y buena vista) ni tan voluminoso como un Molex de 4,2 mm. Es un punto medio razonable para electrónica de hobby y semiprofesional.
- El sistema de crimpado y soldadura es sencillo y accesible incluso si tienes experiencia básica con el soldador.
- La relación calidad-precio es buena si valoras el coste por conector individual.
Aspectos mejorables:
- El límite de 85 °C puede quedarse justo si trabajas con cargas próximas a la corriente máxima o en ambientes cerrados con poca ventilación. Para lámparas LED en el exterior o cerca de fuentes de calor, buscaría conectores con mayor rango térmico.
- No incluyen ningún tipo de codificación o polarización mecánica, así que es posible insertar el conector al revés si no marcas bien la orientación en tu diseño. En proyectos pequeños no es un problema, pero en montajes con muchos cables conviene etiquetar o usar conectores keyed.
- La calidad del plástico, aunque funcional, se nota que es de gama de entrada. No se siente tan sólido como conectores industriales de marcas como JST o TE Connectivity.
Veredicto del experto
Este kit es una opción muy sensata para el aficionado a la electrónica, el maker que trabaja con Arduino o ESP, o el técnico que necesita un stock variado de conectores para pequeños montajes en taller. No es un conector industrial ni pretende serlo, pero dentro de su categoría cumple perfectamente.
Lo recomendaría especialmente si estás empezando a diseñar tus propios PCB y necesitas un conector económico, fiable y fácil de soldar. Para producción en serie o entornos exigentes (alta temperatura, vibración, ciclos frecuentes de conexión), buscaría alternativas con mayor especificación mecánica.
El consejo práctico: invierte en una buena pinza de crimpado para terminales 5268. Con una barata acabarás aplastando los terminales y tendrás falsos contactos. Una herramienta de calidad marca la diferencia en este tipo de conectores.
