Análisis general del producto

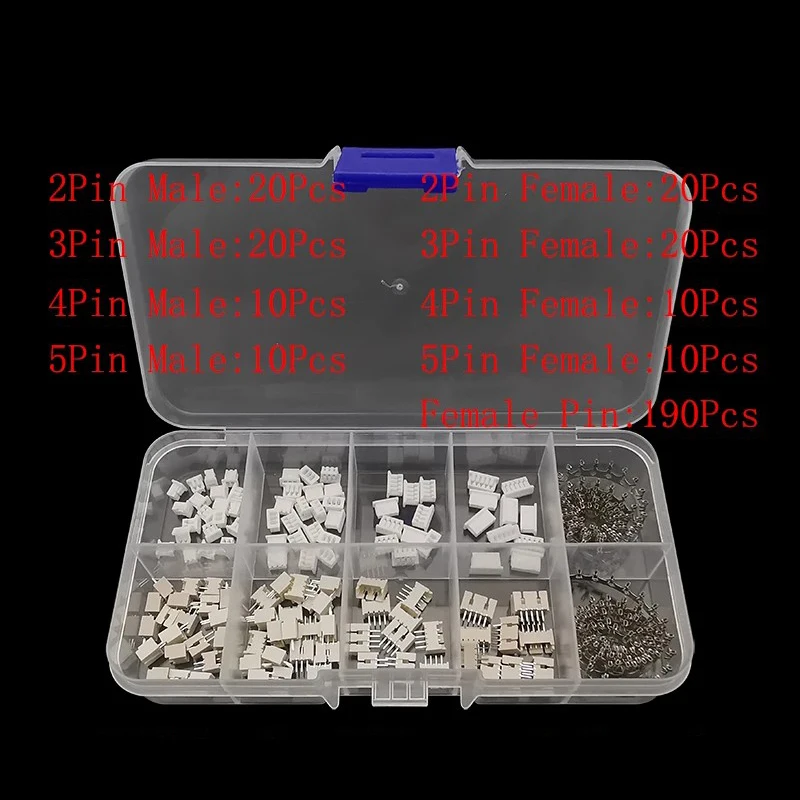

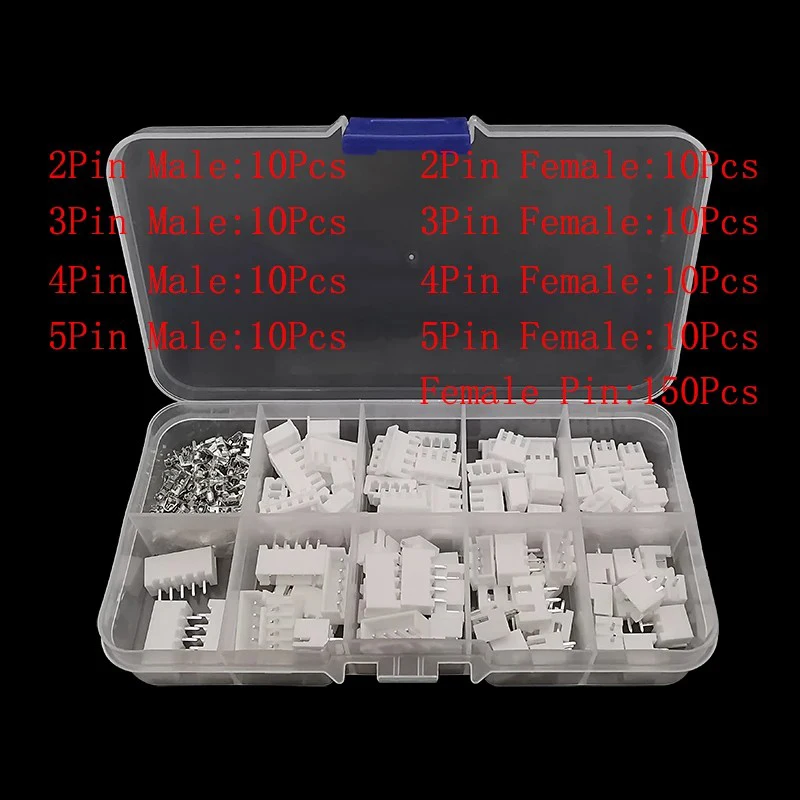

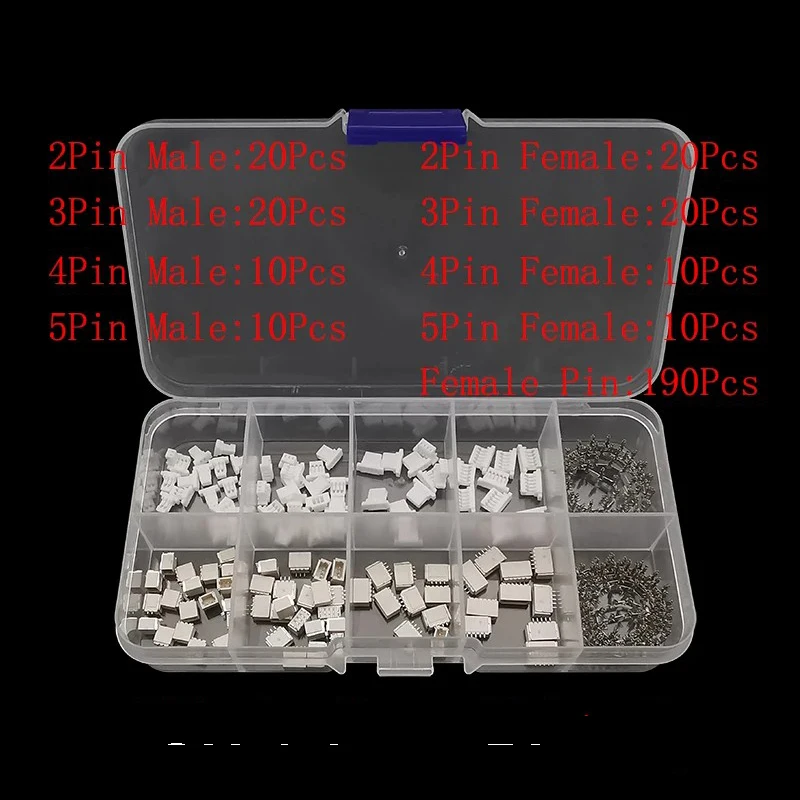

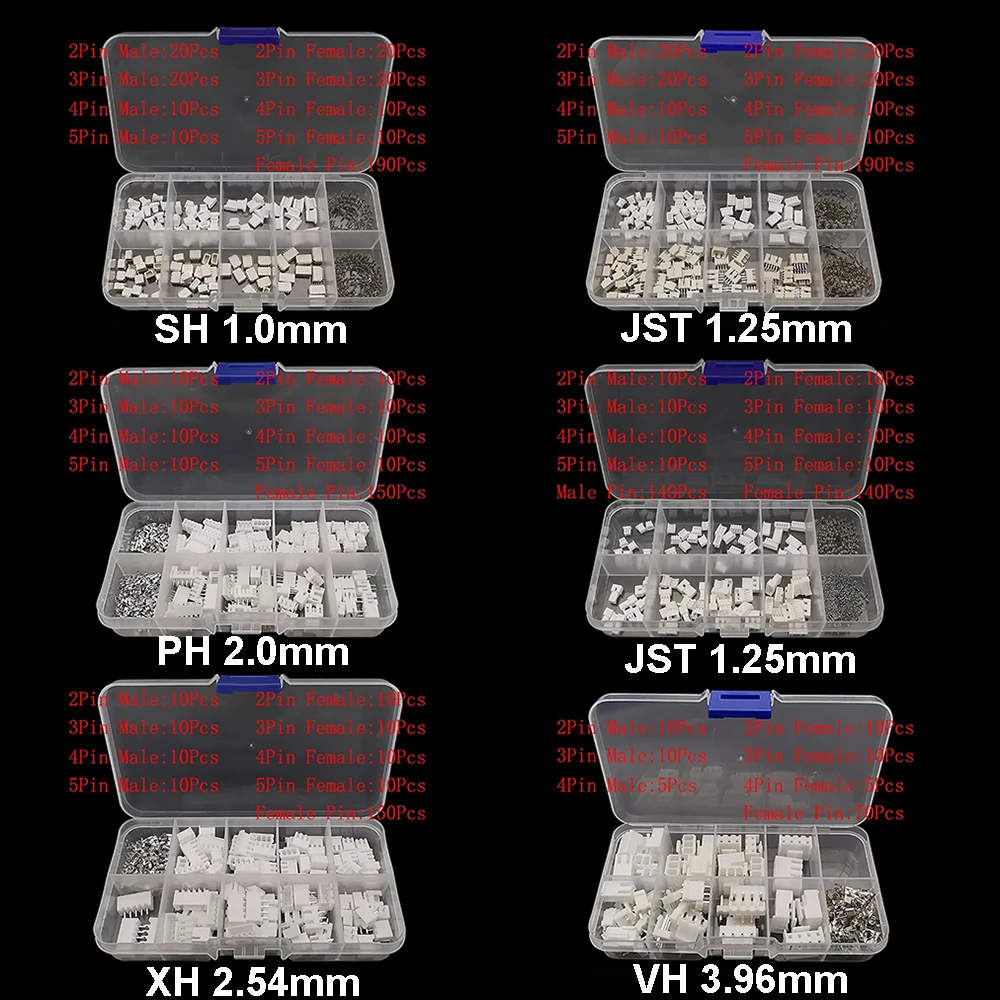

Llevo varios meses usando este kit de conectores JST en el taller, tanto para reparaciones como para prototipado, y lo cierto es que cubre un hueco que hasta ahora solo podía llenar comprando cada familia de conectores por separado. Reúne cinco pasos distintos —SH 1,0 mm, JST 1,25 mm, PH 2,0 mm, XH 2,54 mm y VH 3,96 mm— con carcasas macho y hembra, pines y terminales de engarce, en configuraciones de 2, 3, 4 y 5 contactos según el formato. Para quien trabaja habitualmente con drones, robots educativos, tiras LED direccionables o placas de desarrollo, tener todo el rango de pasos en una sola caja organizada ahorra tiempo y evita esos pedidos exprés de última hora por falta de un conector concreto.
La lógica del surtido es correcta: los pasos pequeños (1,0 y 1,25 mm) resuelven el ámbito de las baterías LiPo monocélula y tarjetas miniaturizadas; los intermedios (2,0 y 2,54 mm) son el estándar de facto en placas de control de impresoras 3D, ventiladores, sensores y cableados internos de PC; y el VH 3,96 mm da servicio a alimentación más robusta, fuentes de tensión y cargas mayores. No es un kit profesional de laboratorio en cuanto a cantidad, pero sí muy equilibrado para el usuario avanzado y el aficionado serio.
Calidad de construcción y materiales
Las carcasas están moldeadas en plástico tipo nailon con acabado mate, y aquí el matiz importa: en los pasos de 1,0 y 1,25 mm las paredes son tan finas que un exceso de fuerza al insertar o extraer puede deformar los clip de retención. Tras decenas de ciclos de acoplamiento en mi banco de pruebas, las carcasas del PH 2,0 y del XH 2,54 aguantan con soltura, mientras que en el SH 1,0 recomiendo limitar los desconectados innecesarios. El tacto de enclavamiento es nítido, con ese «clic» definido que indica inserción correcta.
Los terminales metálicos de engarce vienen en cintas preformadas y, en general, presentan un estañado homogéneo. La calidad del engarzado es el punto donde se juega el resultado final: con una crimpadora adecuada de presión controlada obtengo uniones consistentes, pero con alicates universales es fácil cortar hilos o dejar un crimpado flojo que provoque caídas de contacto intermitentes, especialmente en los pasos finos. Mi consejo tras muchas horas de pruebas: verifica siempre la continuidad con multímetro tras engarzar y tira suavemente del cable para confirmar la sujeción mecánica.
La caja de 128 × 66 × 22 mm con compartimentos es funcional y cabe en el cajón de herramientas sin problema, aunque con el uso intensivo las piezas pequeñas tienden a mezclarse entre secciones si la transportas cerrada de cualquier manera.
Compatibilidad y rendimiento
Aquí es donde este tipo de kits demuestra su valor o defrauda. En mi caso lo he usado en escenarios reales con buenos resultados: reposición del conector de batería LiPo 1S en cuadricópteros pequeños (paso 1,25 mm, una configuración frecuente en estos equipos), cableado de sensores DHT y finales de carrera en placas tipo Arduino y ESP32 con XH 2,54, reconexión de ventiladores y sondas de temperatura en electrónica de impresoras 3D con PH 2,0, y alimentación secundaria en una fuente de laboratorio con VH 3,96.
Un aviso técnico que suelo repetir a quien empieza: los distintos pasos de JST no son intercambiables entre sí ni siquiera con apariencia similar, y algunas familias (SH frente a otras de 1,0 mm de terceros) presentan diferencias sutiles de perfil. Antes de comprar cualquier kit de este estilo, comprueba el paso exacto, el número de vías y, si es posible, compara físicamente el conector original de tu placa. También conviene revisar la corriente admisible: los pasos de 1,0–1,25 mm están pensados para señales y corrientes moderadas, mientras que el VH 3,96 sí permite cargas de alimentación más exigentes. Para la salida de una LiPo de descarga alta, por ejemplo, valoraré siempre el calibre del cable y la sección de los terminales antes de confiar en el engarce.
En cuanto a rendimiento eléctrico, no he registrado problemas de resistencia de contacto ni microcortes en mis bancos de prueba a tensiones lógicas habituales, siempre con crimpado bien ejecutado.
Puntos fuertes y aspectos mejorables
Entre lo positivo destaco la amplitud de pasos en un solo formato, la disponibilidad de las cuatro configuraciones de pines más habituales y la utilidad real para reparación rápida, donde identificar y sustituir el conector dañado es el 80 por ciento del trabajo. La organización por compartimentos y el tamaño compacto del estuche también suman.
Como mejorables señalaría tres cosas. Primera: no incluye herramienta de crimpado, algo comprensible en este precio, pero imprescindible realmente para explotar el kit; hay que contar con esa inversión adicional. Segunda: la cantidad de piezas de los pasos pequeños se agota antes que la de los grandes, porque en reparaciones de drones y FPV se consumen rápido. Y tercera: la documentación es escueta, de modo que quien no distinga a simple vista un SH de 1,0 mm de un JST de 1,25 mm necesitará un pie de rey o paciencia para identificar cada familia.
Veredicto del experto
Este kit cumple con creces su función como equipo de taller para electrónica aplicada, bricolaje técnico y reparación. No sustituye a conectores sellados IP67 ni a soluciones de alta fiabilidad industrial, y no pretende hacerlo, pero para PCB, baterías LiPo de uso general, iluminación LED y robótica recreativa ofrece variedad, calidad suficiente y versatilidad difícil de igualar comprando familias sueltas. Es la herramienta correcta si ya dispones de crimpadora compatible o estás dispuesto a adquirirla; sin ella, el margen de error se multiplica. Para reparadores, montadores de drones, creadores de proyectos con Arduino o ESP32 y cualquier persona que mantenga impresoras 3D, lo considero una compra de altísimo retorno práctico y una pieza permanente en mi caja de herramientas desde hace meses.
