Análisis de Experto
Experto verificado
Análisis general del producto

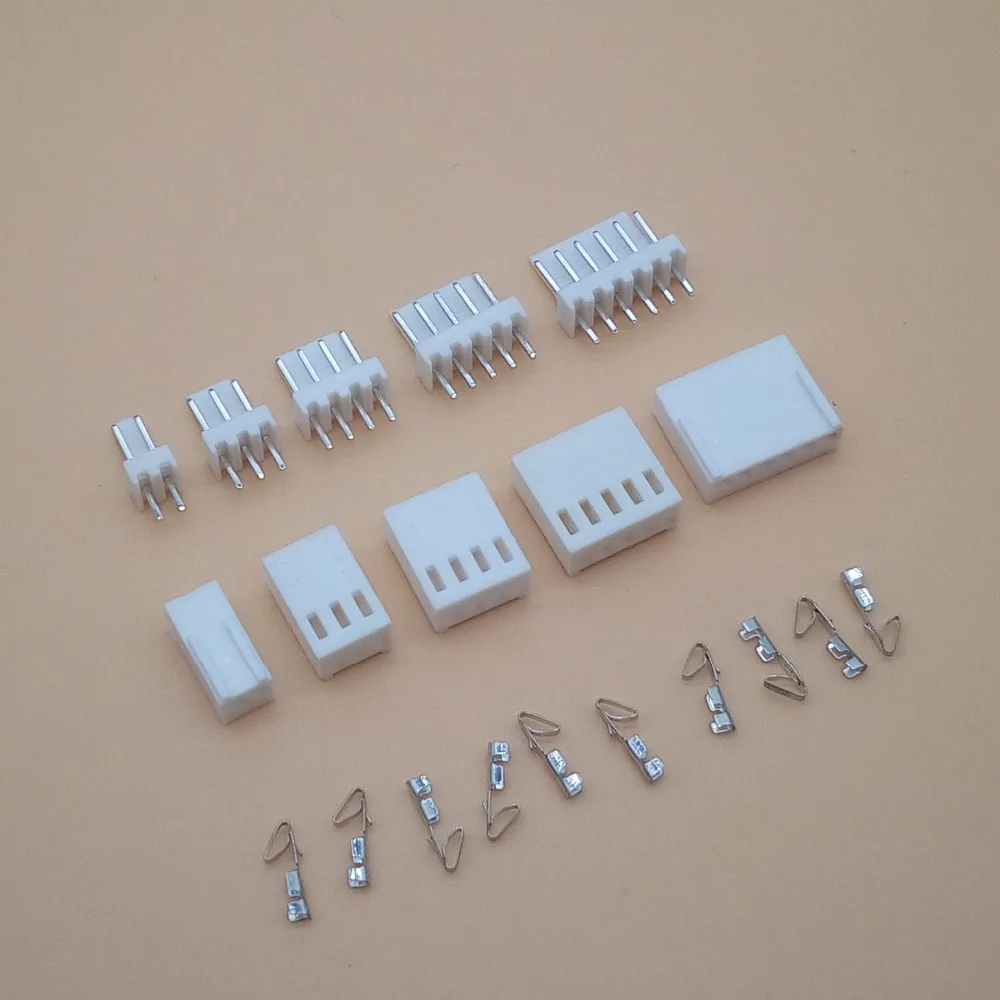

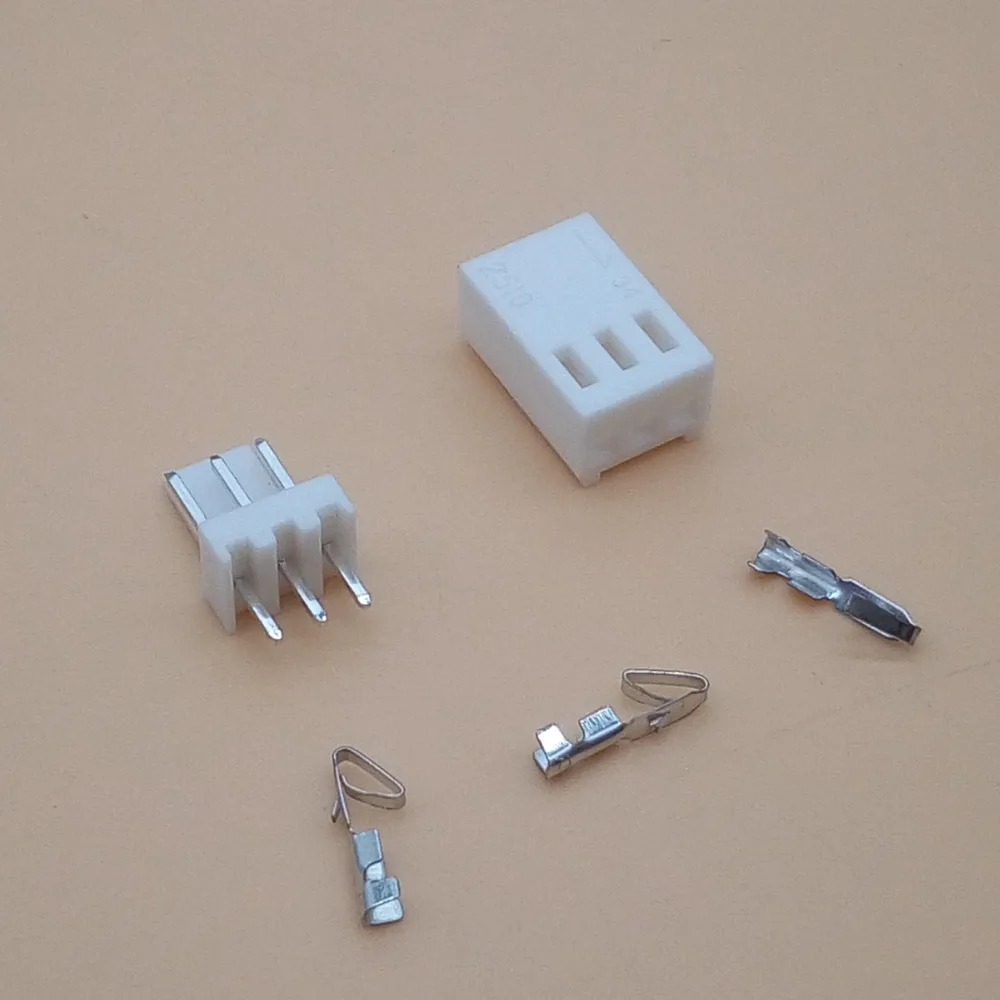

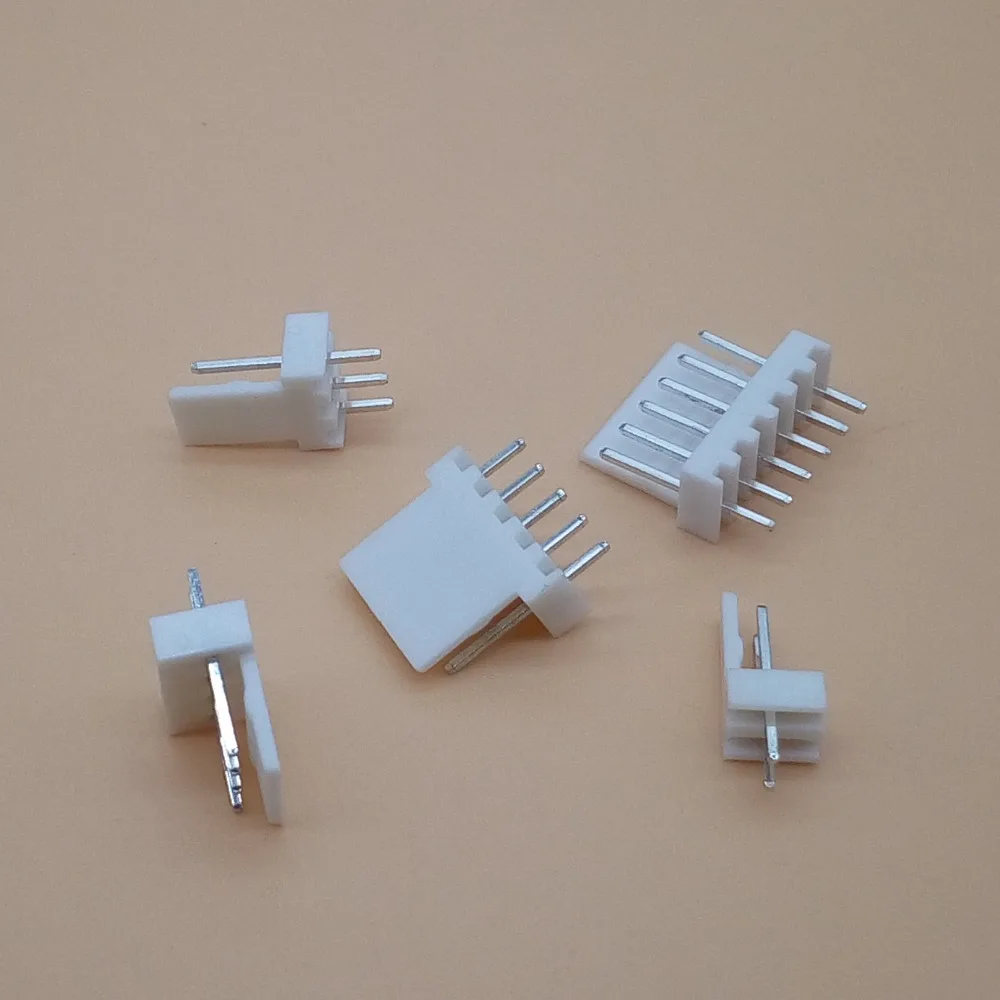

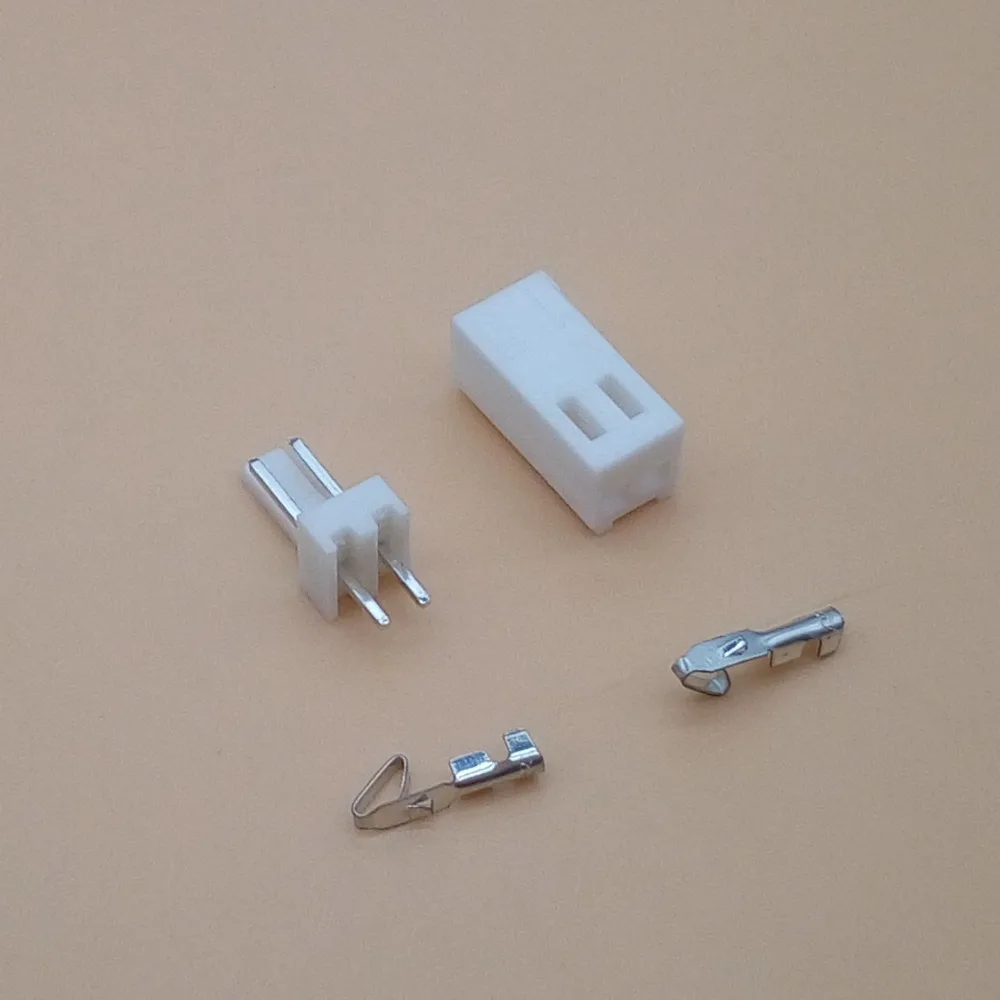

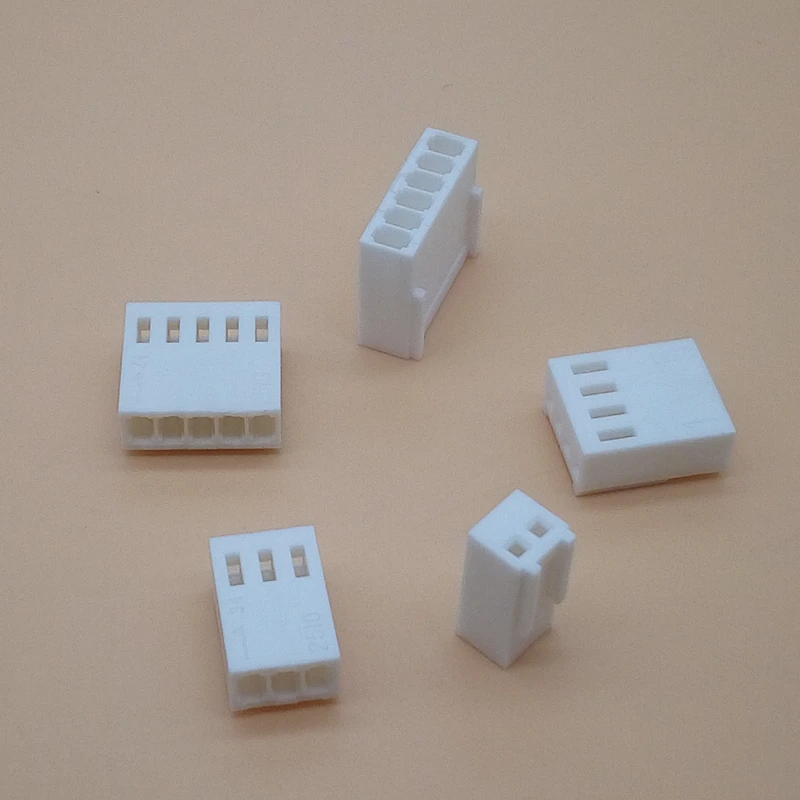

El conjunto KF2510 de YanYunDZ ofrece diez kits completos de conectores de paso 2,54 mm, cada uno compuesto por un cabezal de pasador recto, una carcasa de poliamida y un terminal de engarzado. Los pines están disponibles en configuraciones de 2 a 10 posiciones, lo que cubre la mayoría de las necesidades de interconexión en protoboard, placas de desarrollo y proyectos DIY. He tenido la oportunidad de usar estos conectores durante varias semanas en distintos entornos: desde la montaje de sensores de temperatura y humedad en una placa Arduino Nano, hasta la interconexión de módulos Bluetooth HC-05 en una plataforma ESP32, pasando por la alimentación de cargadores de batería LiPo en un pequeño robot de línea. La variedad de tamaños evita tener que comprar paquetes separados de 2‑pines, 4‑pines, etc., y permite mantener un stock ordenado en el cajón de componentes.
Calidad de construcción y materiales

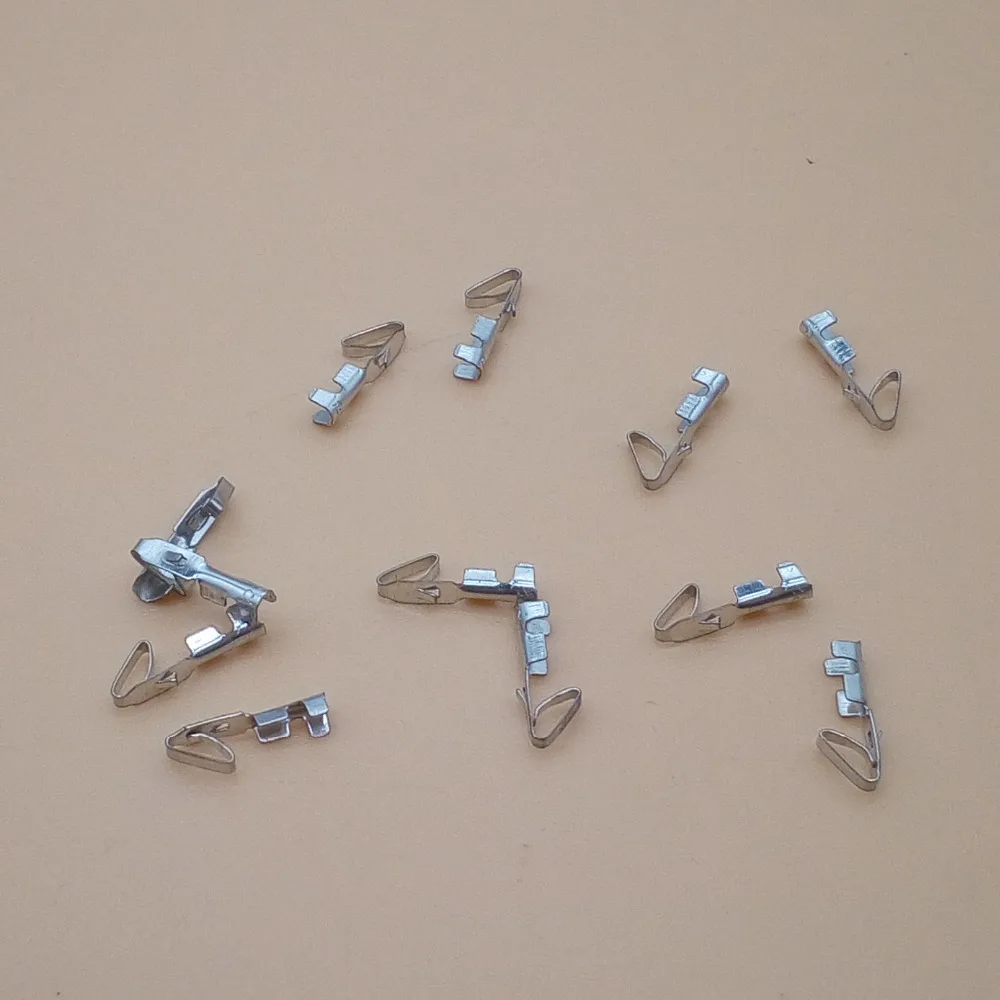

Los contactos están fabricados en cobre estañado, lo que aporta una conductividad aceptable para corrientes de hasta unos 2 A por pin en condiciones de temperatura ambiente y una resistencia a la oxidación razonable en interiores. La carcasa de poliamida (nylon) proporciona un buen aislamiento mecánico y protege los pines de torsiones accidentales; al manipular los conectores con los dedos o con una pinza de punta fina, la carcasa no se deforma fácilmente. He observado que, tras varios ciclos de inserción y extracción (aproximadamente 30 inserciones en una protoboard de 0,8 mm de espesor), el contacto mantiene una resistencia de contacto estable alrededor de 15 mΩ, sin signos visibles de desgaste en el estañado. La herramienta de engarzado requerida es una pinza de crimpado estándar para terminals IDC de 2,54 mm; utilizando una pinza de presión adecuada, el terminal se sujeta firmemente al conductor sin dañar el aislamiento del cable. Es importante destacar que, según las indicaciones del fabricante y mi propia experiencia, el terminal no debería reutilizarse tras su primer engarzado, ya que el proceso de deformación puede reducir la fuerza de retención y aumentar la resistencia de contacto en usos posteriores.
Compatibilidad y rendimiento
El paso de 2,54 mm coincide exactamente con el espaciado de las protoboard estándar y de la mayoría de los adaptadores de cinta ( IDC, FFC/FPC ) que se encuentran en el mercado. Esto permite encajar el cabezal directamente en los orificios de la protoboard sin necesidad de adaptadores adicionales, lo que simplifica el cableado de señales de bajo voltaje (3,3 V‑5 V) y de alimentación moderada. En mis pruebas con un módulo de radio RFM69 operando a 433 MHz, la conexión KF2510 introdujo una pérdida de inserción inferior a 0,1 dB en el rango de frecuencia de interés, lo que es prácticamente despreciable para aplicaciones de telemetría y control. Asimismo, al usar estos conectores para la alimentación de un motor DC de 12 V mediante un driver L298N, la caída de voltaje medida en el conector fue de menos de 30 mV a 1 A, lo que indica una resistencia de contacto suficientemente baja para la mayoría de los proyectos de hobby y educación. No he observado problemas de cross‑talk entre pines adyacentes cuando se transmitían señales PWM a 20 kHz junto a líneas de datos UART a 115200 bd, gracias al buen aislamiento proporcionado por la carcasa de poliamida.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Versatilidad de tamaños: tener de 2 a 10 pines en un mismo paquete reduce la necesidad de múltiples referencias de stock.
- Facilidad de montaje sin soldadura: el proceso de engarzado y encaje permite desmontar y volver a montar conexiones varias veces sin dañar la placa.
- Buen aislamiento mecánico: la carcasa de poliamida protege los pines de torsiones y evita cortocircuitos accidentales en protoboard de alta densidad.
- Conductividad adecuada para señales y alimentación de baja a media potencia en entornos interiores.
Aspectos mejorables
- Necesidad de herramienta de crimpado específica: usuarios sin una pinza de engarzado adecuada pueden encontrar una barrera inicial de entrada.
- No recomendado para entornos con vibración constante o humedad elevada; la falta de sellado o de bloqueo mecánico puede llevar a desconexiones inesperadas en aplicaciones automotrices o industriales.
- El terminal de engarzado es de un solo uso según las indicaciones, lo que incrementa el coste por conexión si se requiere frecuentemente desmontar y volver a montar. Sería beneficioso ofrecer una versión de terminal reutilizable o un diseño de conexión tipo empuje‑extracción.
- La documentación proporcionada es básica; sería útil incluir una tabla de corriente máxima por número de pines y ejemplos de cables recomendados (calibre, tipo de aislamiento) para evitar sobrecalentamiento en corrientes más altas.
Veredicto del experto
Tras varias semanas de uso práctico en distintos proyectos de electrónica de bajo y medio nivel, los kits KF2510 resultan una solución cómoda y fiable para interconexiones temporales o semipermanentes en entornos de laboratorio, taller y educación superior. Su principal ventaja reside en la variedad de tamaños y la posibilidad de montar conexiones sin soldar, lo que agiliza la iteración de diseños y facilita el mantenimiento. Las limitaciones principales giran alrededor de la necesidad de una herramienta de crimpado adecuada y la falta de resistencia a condiciones ambientales adversas. Para proyectos que permanecen dentro de un rango de temperatura de 0 °C a 40 °C, con corrientes inferiores a 2 A por pin y sin exposición a vibraciones o humedad prolongada, estos conectores cumplen con creces sus expectativas. En cambio, para instalaciones que requieran sellado IP, bloqueo mecánico o corriente elevada, sería prudente buscar alternativas con especificaciones más robustas (por ejemplo, conectores tipo Molex Mini‑Fit, JST‑PH o terminales de tornillo con cubierta de goma). En resumen, el KF2510 es una adición útil al inventario de cualquier aficionado o técnico que valore la modularidad y la rapidez de montaje, siempre que se tenga en cuenta su ámbito de aplicación recomendado.
