Descripción

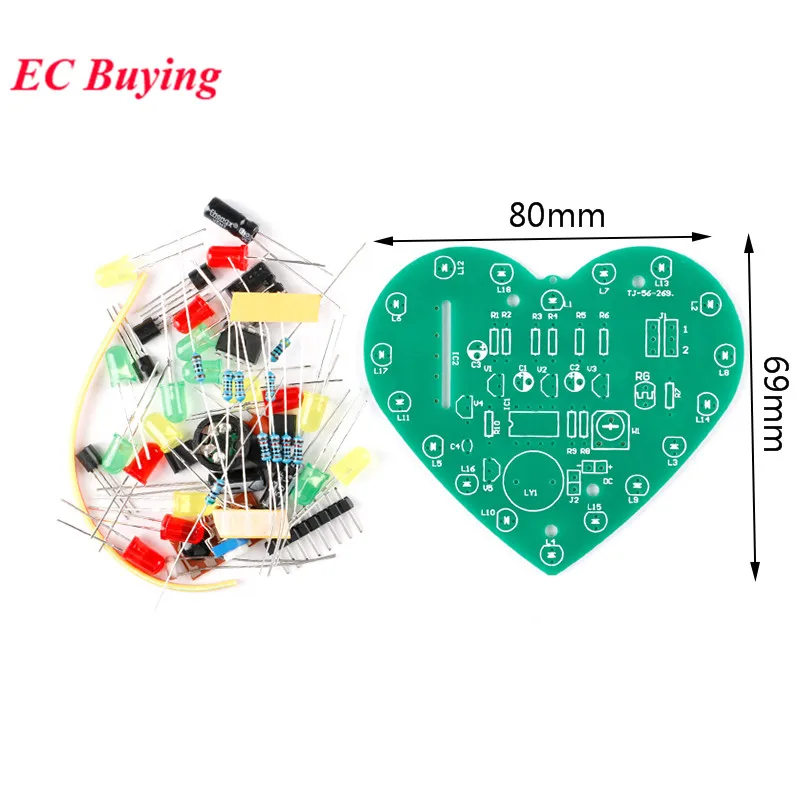

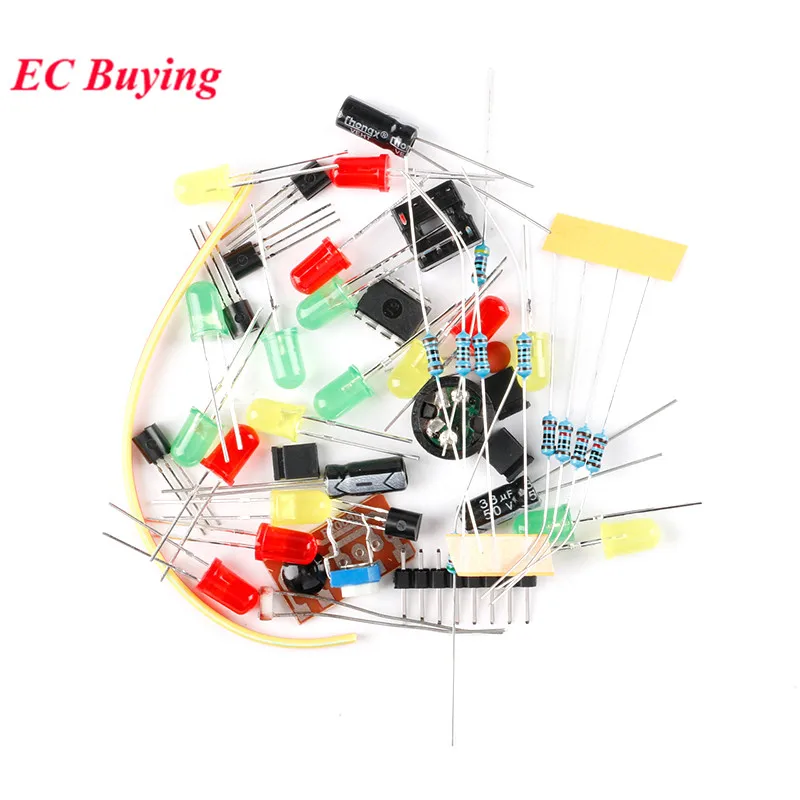

Introducción del producto:
Este producto es un nuevo tipo de kit de lámparas musicales controladas por luz.Es un kit de bricolaje.Es una lámpara de escritorio controlable por transistor de una sola articulación.Es un componente didáctico adecuado para que los principiantes suelde bricolaje.

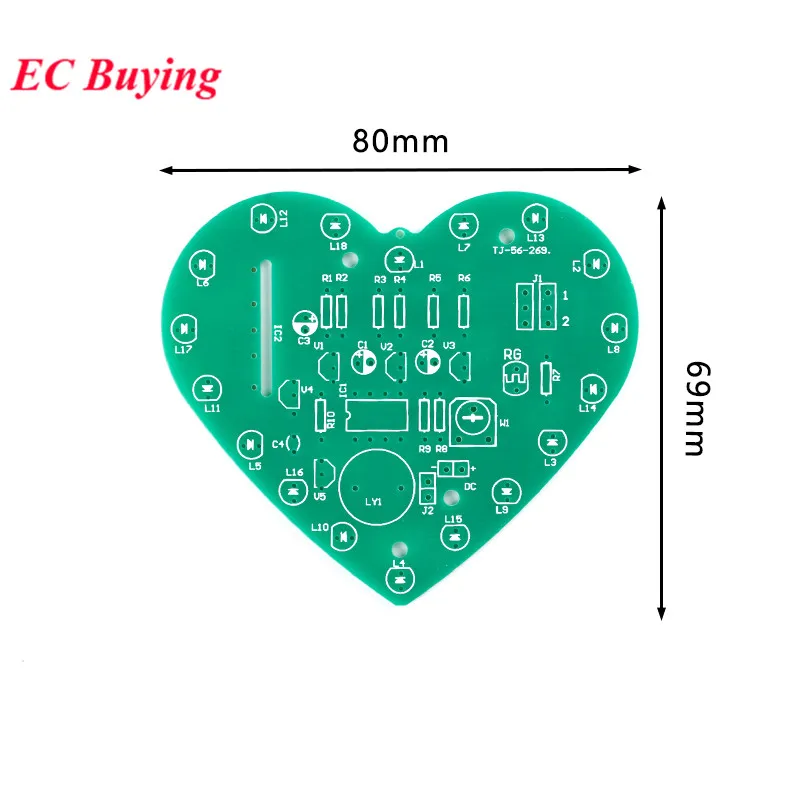

Parámetros del producto:
Voltaje de funcionamiento: si se utilizan todos los LED rojos, se pueden usar CC 3 V; si los colores son diferentes, se puede usar CC 4,5-5 V.
Fotorresistor: cuanto más fuerte sea la luz, menor será la resistencia del fotorresistor.
Fenómeno experimental: se pueden controlar 18 LED parpadeando cíclicamente y reproducir música de acuerdo con la intensidad de la luz ambiental

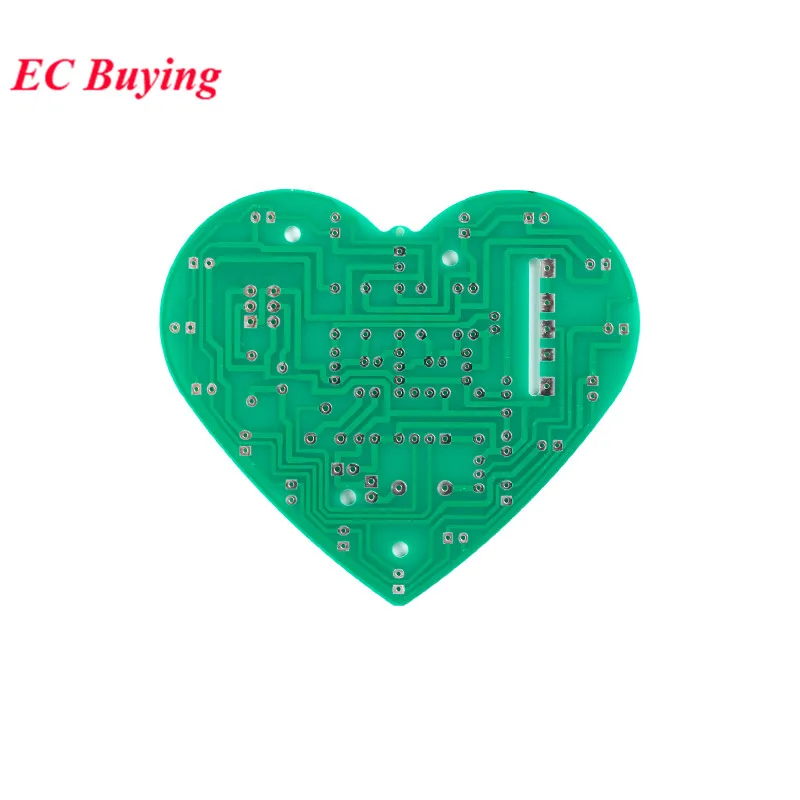

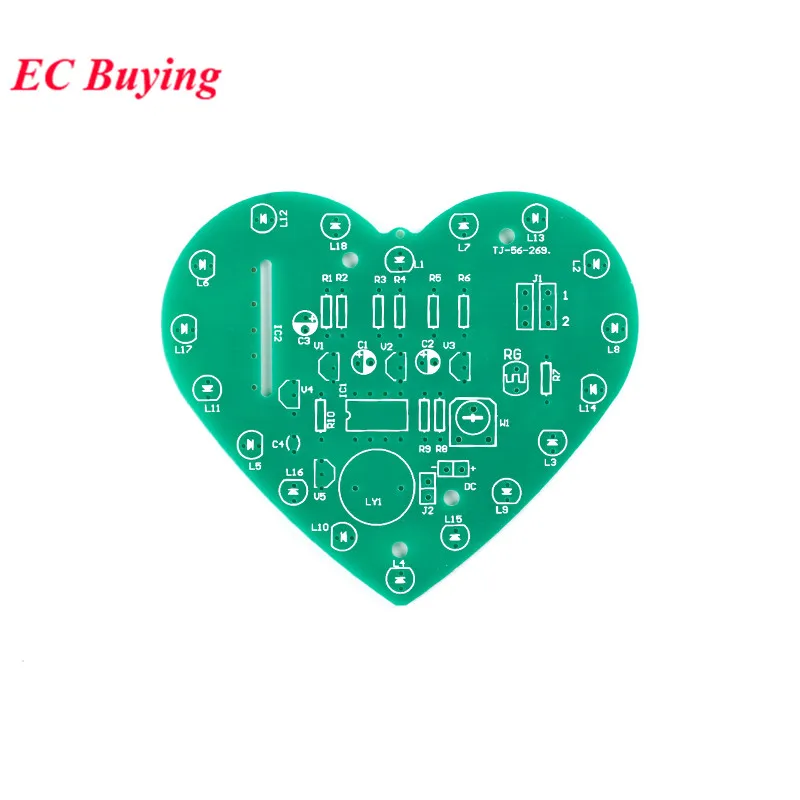

Descripción de la interfaz:
Instrucciones de uso:

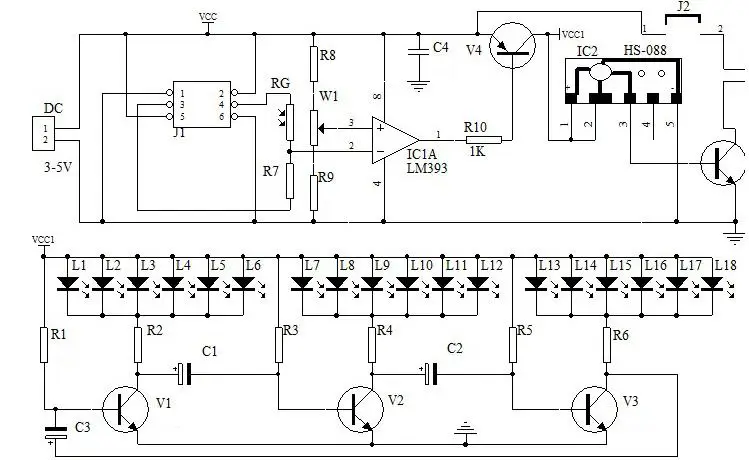

J1 puede cambiar el modo de control.Cuando se cortocircuita 1, 3 y 2, 4 de J1, cuanto más fuerte sea la luz, mayor será el divisor de voltaje en serie en R7.Este voltaje se agrega a la entrada inversora del comparador de voltaje IC1A.Cuando el voltaje excede el voltaje del terminal de entrada no inversor, IC1A emite un nivel bajo, el transistor 8550 se enciende, el chip de música y los 18 circuitos de bucle LED se encienden y comienzan a sonar y parpadear.J2 es el interruptor de alimentación del altavoz y la tapa de cortocircuito del J2 se retira y está en estado silencioso.Transistor V5 es un amplificador de potencia, la señal de audio del chip de música es amplificada por V5;hace que suene el timbre pasivo;de lo contrario, si los pines 3, 5 y 4, 6 de J1 están en cortocircuito, la luz será más oscura y la resistencia R7 Cuanto mayor sea la presión parcial en serie.Esto se convierte en un control oscuro.Otras conexiones de J1 no están definidas.
La resistencia ajustable W1 puede ajustar el voltaje del terminal de entrada no inversor, de modo que el circuito responda a la intensidad de luz adecuada y evite niveles excesivos altos y bajos. El chip de música es un disparador positivo y el pin 2 es el terminal de disparo. Después de conectar el pin 2 al pin de fuente de alimentación 1, el chip de música se puede reproducir en un bucle. Las resistencias R2, R4 y R6 son las resistencias limitadoras de corriente de los diodos emisores de luz, correspondientes a diferentes colores de diodos emisores de luz, R2 para rojo, R4 para amarillo y R6. Si los colores de los tres grupos de LED son los mismos, se pueden utilizar resistencias limitadoras de corriente con la misma resistencia. Dado que los LED de diferentes colores tienen diferentes voltajes de encendido, solo se puede instalar un color de LED en el mismo grupo. Por ejemplo, si L1-6 es un grupo, L1-6 solo puede instalar LED de un color. Si los colores se mezclan, entonces el LED con alto voltaje de encendido no emitirá luz. Voltaje de encendido del LED rojo. El amarillo es más alto. Si el rojo y el amarillo se instalan en un grupo, el LED amarillo no emitirá luz. Preste atención al instalar.
