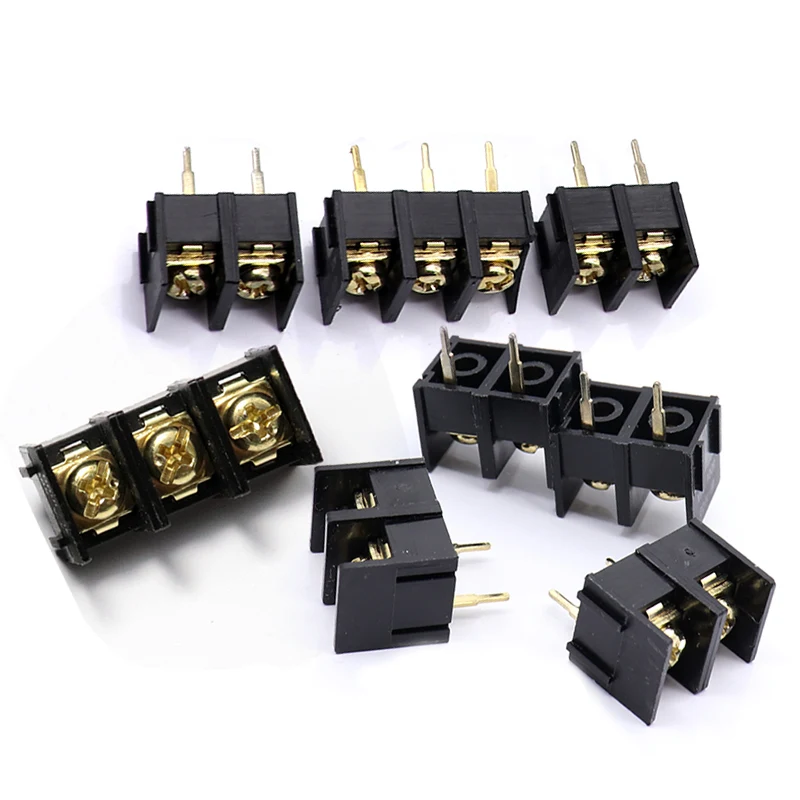

KF1000 Conector Bloque de Terminales Tornillo PCB 10 mm 2P-4P

Conector de bloque de terminales de tornillo PCB KF1000: conexión segura para proyectos electrónicos

Este bloque de terminales PCB KF1000 con paso de 10mm ofrece una solución práctica para unir cables de forma segura en placas de circuito impreso. Su diseño empalmable permite ampliar el número de polos según las necesidades del circuito, connectando varios bloques en serie de manera sencilla.

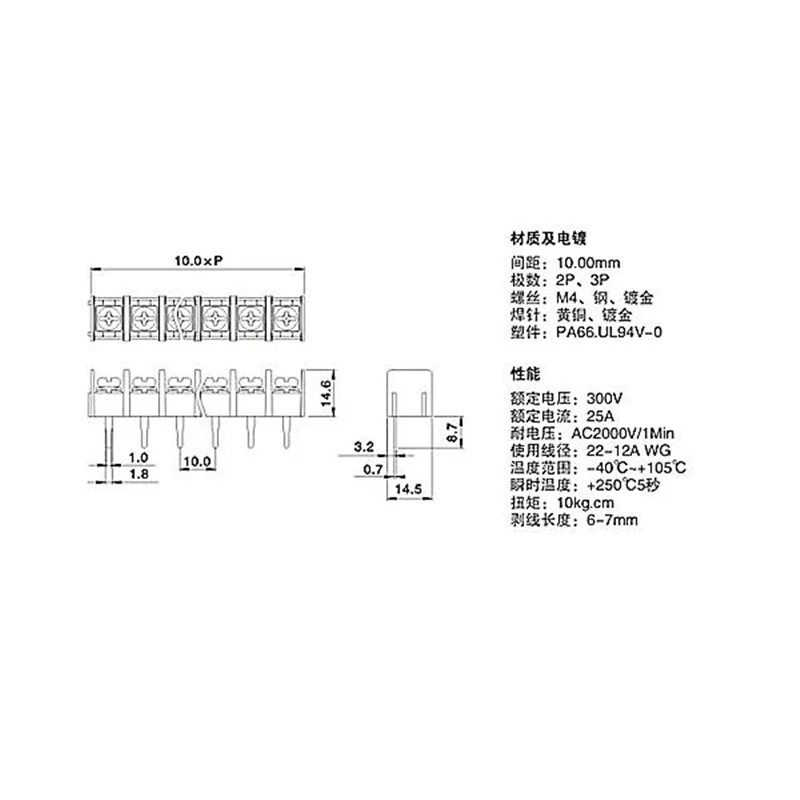

Especificaciones técnicas que importan

El cuerpo fabricado en PA66 UL94V-0 garantiza resistencia a altas temperaturas y propiedades autoextinguibles, fundamental para entornos industriales o equipos que requieren certificación de seguridad contra incendios.

Los contactos de acero chapado en oro proporcionan excelente conductividad y resistencia a la oxidación, asegurando una conexión estable a largo plazo sin degradación del contacto eléctrico.

Para qué proyectos es ideal

Este conector de terminal de tornillo se usa frecuentemente en fuentes de alimentación, controladores industriales, equipos de automatización y sistemas de iluminación LED. El paso de 10mm facilita el cableado manual y permite trabajar con cables de sección media sin dificultad.

El tornillo M4 con par de apriete de 10KG·cm asegura presión suficiente para mantener el cable firme, mientras que la longitud de pelado recomendada de 6-7mm simplifica la preparación del cableado.

Qué incluye el lote

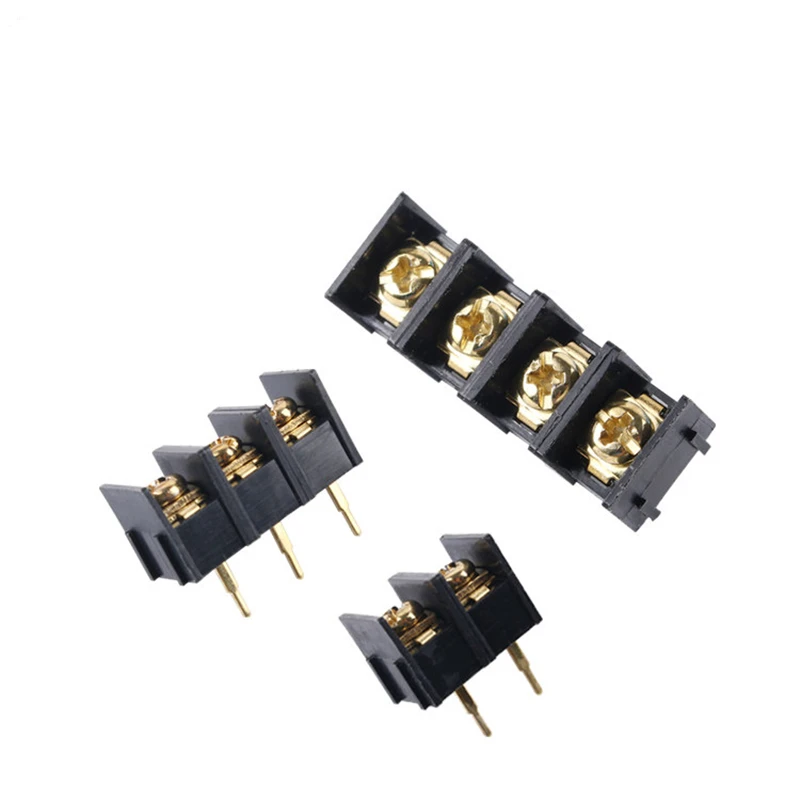

Cada pedido incluye 10 unidades del bloque de terminales PCB en la configuración de polos seleccionada (2P, 3P o 4P). El diseño modular permite empalmar múltiples unidades para crear distribuidores de cable más grandes según crezca el proyecto.

Consideraciones de instalación

La distancia entre agujeros de montaje y el paso de 10mm son compatibles con la mayoría de huellas estándar para conectores PCB de esta categoría. Asegúrate de respetar la longitud de pelado de 6-7mm para evitar que hilos sueltos sobresalgan del terminal y reduzcan el aislamiento.

Preguntas Frecuentes

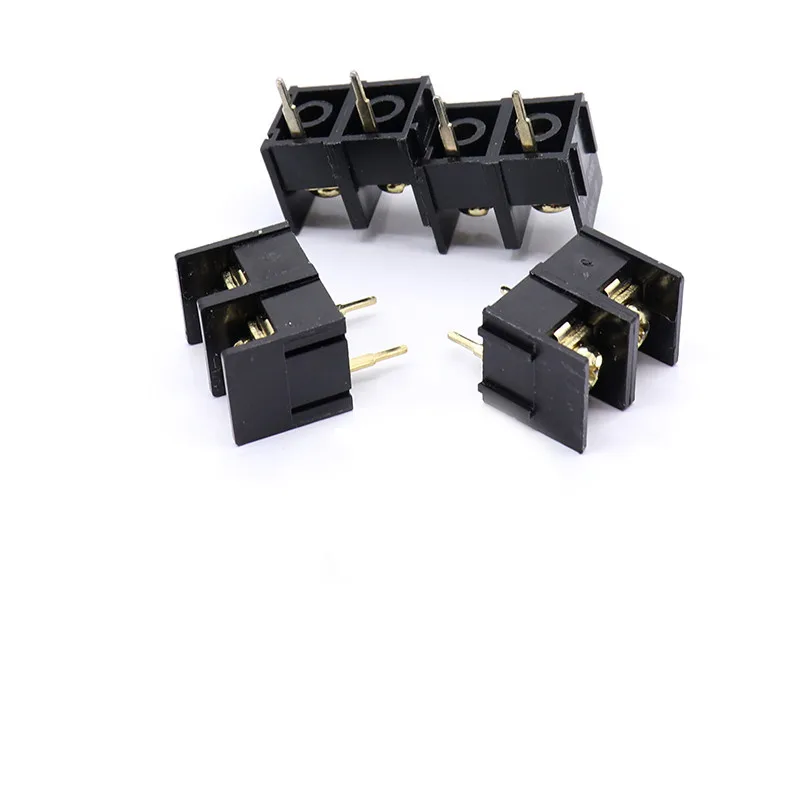

¿Se pueden conectar varios bloques para ampliar el número de polos?

Sí, el diseño es completamente modular y permite empalmar unidades para crear distribuidores con tantos polos como necesite tu proyecto.

¿Qué calibre de cable admite este terminal?

Es compatible con cables desde 22 AWG hasta 12 AWG, cubriendo la mayoría de aplicaciones de electrónica de consumo e industrial.

¿Soporta conexiones de corriente alterna y continua?

El voltaje nominal de 300V y la capacidad de 25A lo hacen versátil para ambas modalidades, siempre que se respeten los límites especificados.

¿Qué significa la clasificación UL94V-0?

Indica que el material del housing es retardante a la llama y autoextinguible, requisito habitual en equipamiento eléctrico certificado.

¿Los tornillos vienen con algún sistema de bloqueo?

No llevan freno-floc, pero el par de apriete de 10KG·cm proporciona fijación segura en condiciones normales de vibración.

¿Es necesario soldar este conector a la placa?

No, es un conector para soldar directamente en PCB. Los pines están diseñados para atravesar la placa y recibir soldadura en los agujeros.
