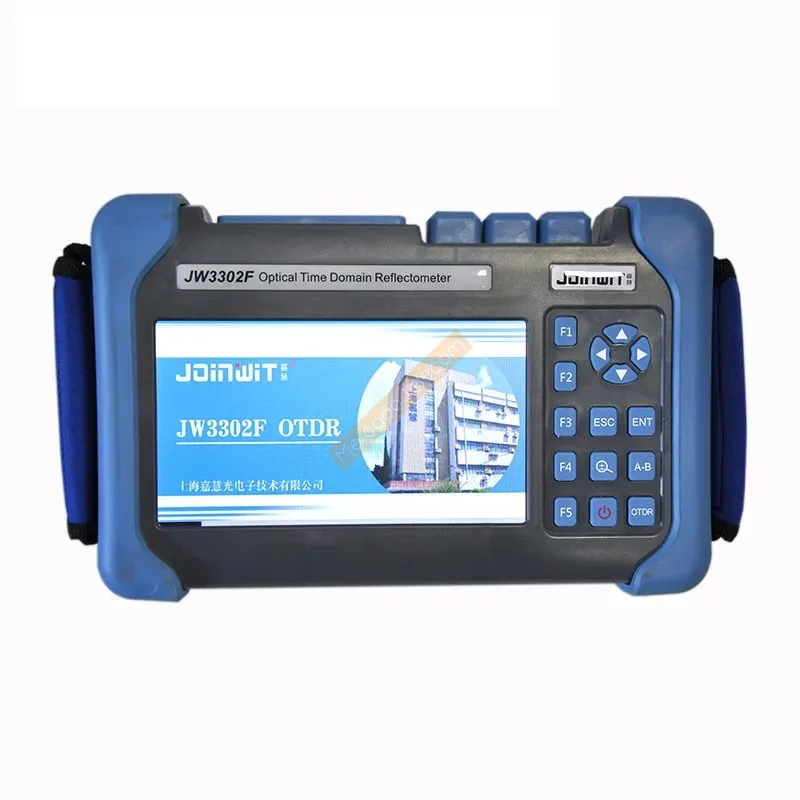

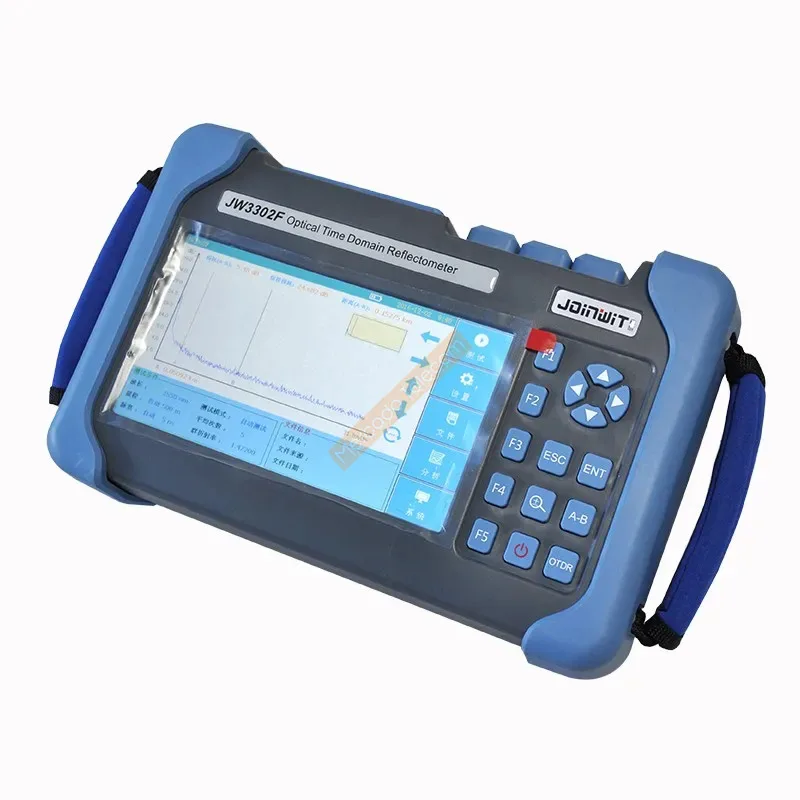

JoinWit JW3302F máquina de prueba de mano, Reflector de dominio de tiempo óptico, pon OTDR, modo único, 1310/1490/1550nm
1829,81 €
De Mrcado Telecom Store, ¡por favor, compruebe antes de realizar el pedido!
JoinWit JW3302F Fibra óptica monomodo pon OTDR Reflector de dominio de tiempo óptico 1310/1490/1550nm Máquina de prueba
Descripción del producto
El reflectómetro óptico de dominio de tiempo (OTDR) de la serie JW3302F es un medidor inteligente de nueva generación para la detección de sistemas de comunicaciones de fibra. Con la popularización de la construcción de redes ópticas en ciudades y campos, la medición de la red óptica se vuelve corta y dispersa; JW3302F está especialmente diseñado para ese tipo de aplicación. Es económico y tiene un rendimiento excepcional.
JW3302F se fabrica con paciencia y cuidado, siguiendo los estándares nacionales para combinar la rica experiencia y la tecnología moderna, sujeto a estrictas pruebas mecánicas, electrónicas y ópticas y garantía de calidad; por otro lado, el nuevo diseño hace que JW3302F sea más inteligente, compacto y multiusos.
Tanto si desea detectar la capa de enlace en la construcción e instalación de la red óptica como realizar un mantenimiento eficiente y solucionar problemas, JW3302F puede ser su mejor asistente.
Características
* Diseño integrado, inteligente y robusto * Nivel de protección IP65, mejorado para exteriores
* Pantalla LCD antirreflejos de 7 pulgadas
* El Módulo de prueba en línea PON (1625nm) es opcional
* El módulo de prueba MMF (850/1300nm) es opcional

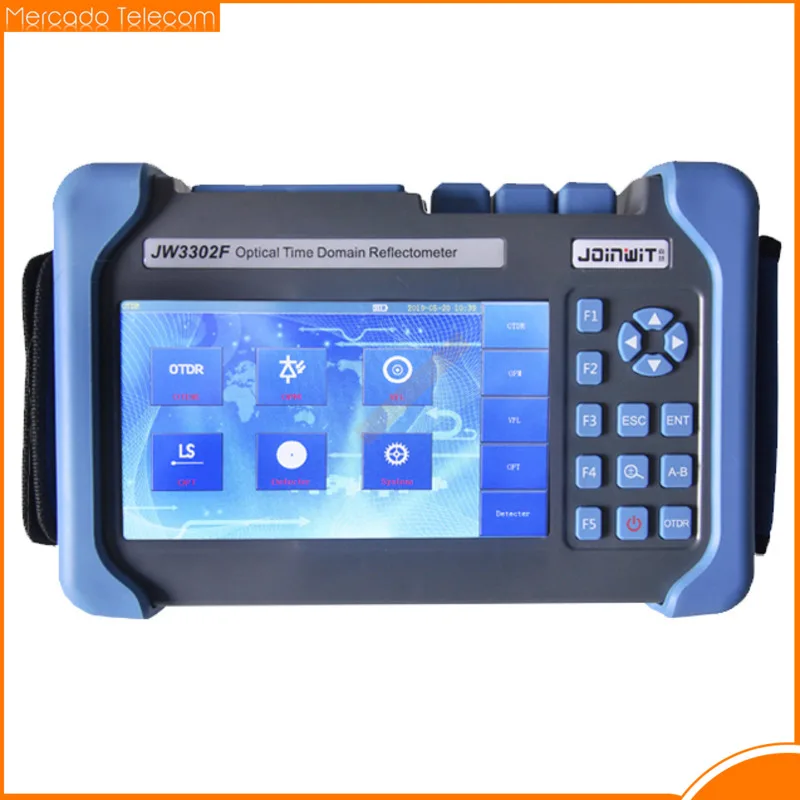

* Admite visualización y entrada en varios idiomas
Funciones principales

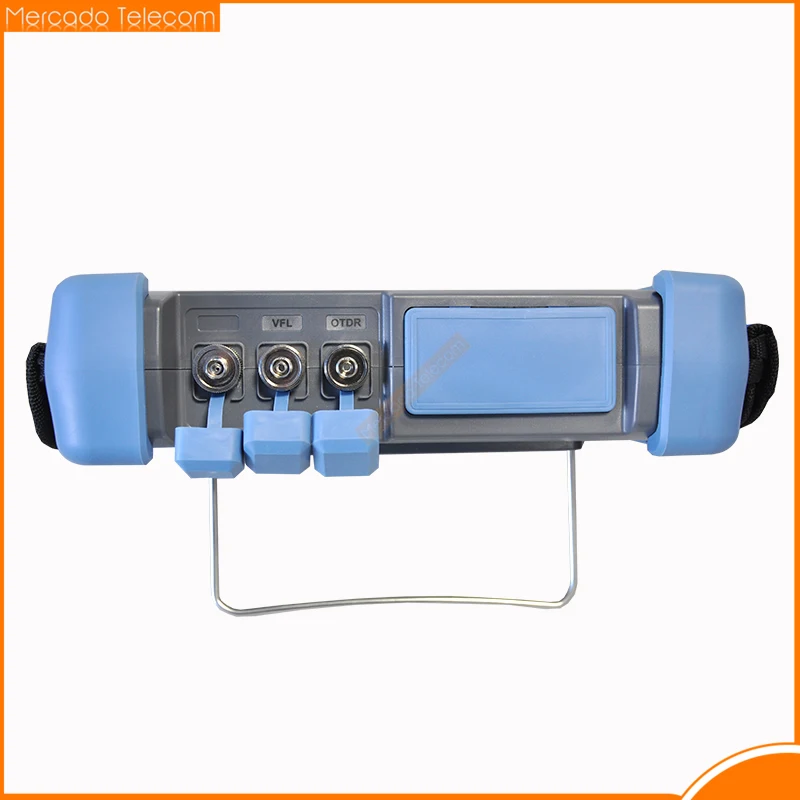

VFL (Localizador Visual de fallos)El VFL, disponible como módulo estándar en el OTDR de la serie JW3302F, ofrece ubicación visual de fallas de 650nm incorporada en un conector FC/UPC.
PRUEBA PON ONLINE
La serie JW3302F OTDR utiliza una longitud de onda de 1625nm para escanear y analizar el punto de acceso y realizar pruebas en línea con filtro óptico, y no perturbará el servicio.
PM (medidor de potencia)
El OTDR de la serie JW3302F viene con un medidor de potencia incorporado opcional que permite a los técnicos verificar fácilmente la presencia de una señal.
LS (Fuente láser)
El OTDR de la serie JW3302F viene con una fuente de láser integrada opcional a través del puerto OTDR1 que permite a los técnicos verificar fácilmente la pérdida total de la red local con un medidor de potencia.
FM (microscopio de fibra)
La Sonda de inspección de fibra opcional facilita la inspección antes de la conexión. La serie JW3302F OTDR ofrece esta capacidad a través de una conexión de Puerto USB, que permite una inspección rápida y fácil de las caras finales del conector en busca de contaminación y también permite capturar y almacenar la imagen.
Interfaz de prueba humanizada

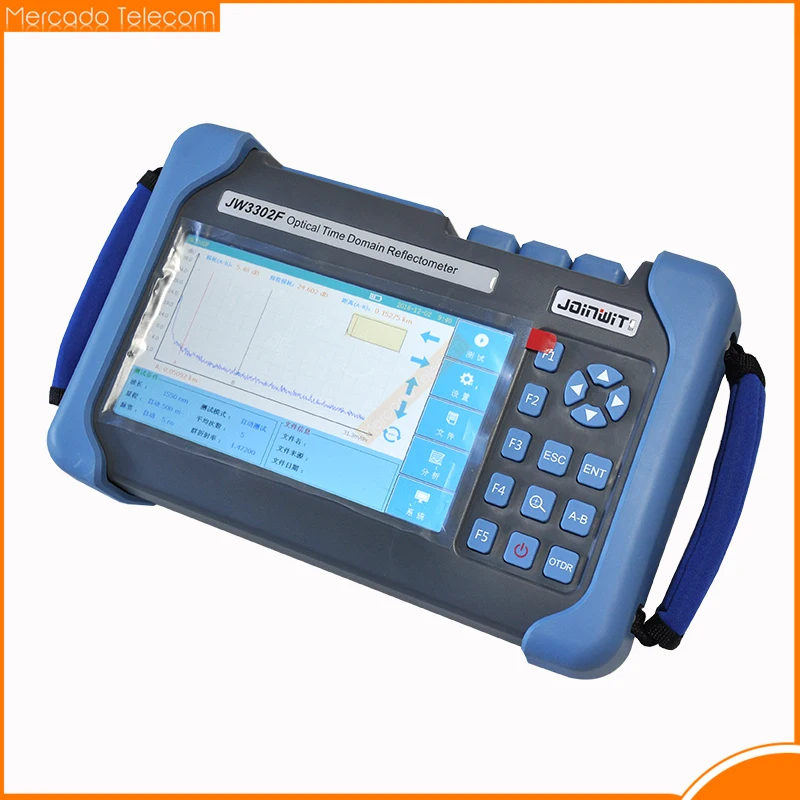

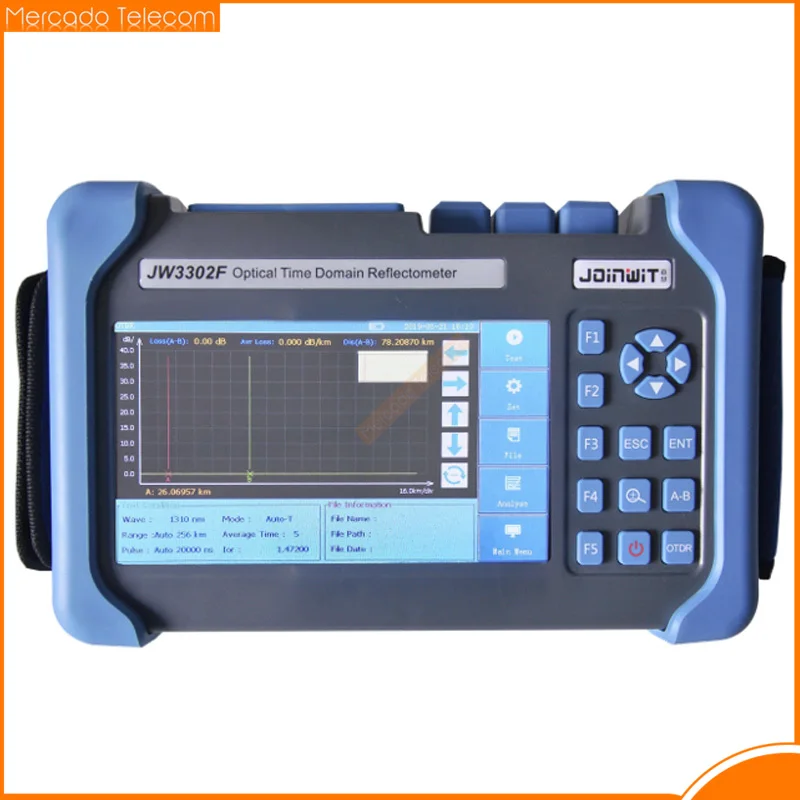

OTDR serie JW3302F podría mostrar pérdida de empalme, pérdida de conector, atenuación de fibra, reflexión de puntos, pérdida de retorno óptico de enlace y distancia a eventos de fibra, etc. Con la información de prueba de una manera inteligente, el usuario podría obtener información detallada de inmediato.
Prueba FTTH dentro de redes PON
Los modelos OTDR de la serie JW3302F, como T2 y T4, se dedican a la prueba del mantenimiento de la red PON y la resolución de problemas sin interrumpir el servicio.
Microscopio de fibra
El microscopio es opcional para la serie JW3302F OTDR. La amplificación 400X y la variedad de accesorios garantizan una condición terminal perfecta antes de la prueba. Hacer un libro de tipo espécimen.

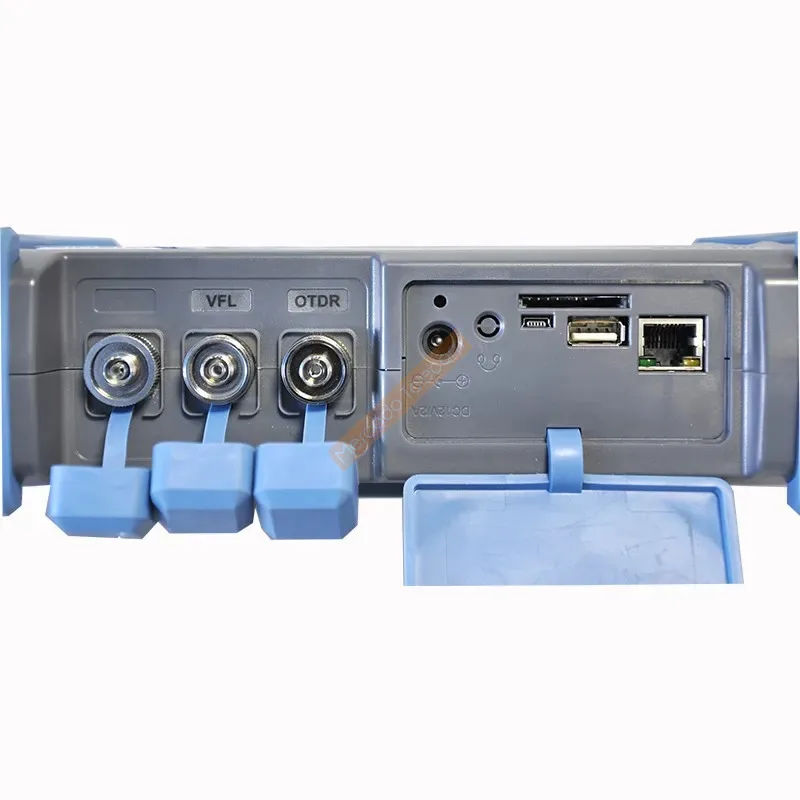

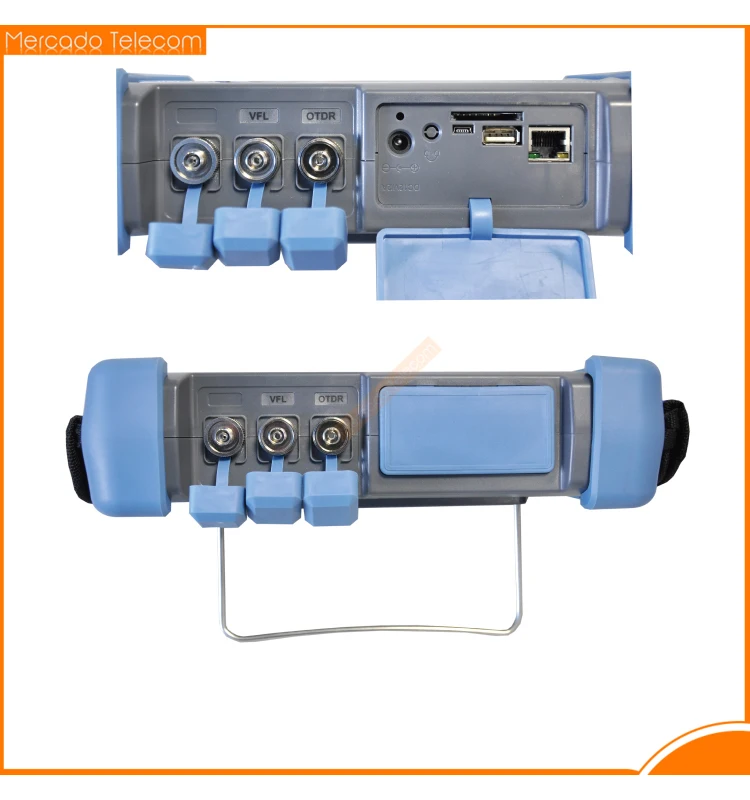

1,5 kg (batería incluida) Pantalla De 7 pulgadas con retroiluminación LED (La función de pantalla táctil es opcional) Interfaz 1 Y veces; Puerto RJ45, 3 y veces; Puerto USB (USB 2,0, USB tipo A y veces; 2, USB tipo B y veces; 1) Suministro eléctrico 10V (CC), 100V (CA) a 240V (CA), 50 ~ 60Hz Batería Batería de litio de 7,4 V (CC)/4,4 Ah (con certificación de tráfico aéreo)
Tiempo de funcionamiento: 12 horas, Telcordia, en el momento del envío
Tiempo de carga: 4 horas (apagado) Ahorro de energía Retroiluminación Apagada: Desactivar/1 a 99 minutos
Apagado automático: deshabilitar/1 a 99 minutos Almacenamiento de datos Memoria interna: 4GB (alrededor de 40.000 grupos de curvas) Idioma Seleccionable por el usuario (inglés, chino simplificado, chino tradicional, francés, coreano, ruso, español y portugués-contáctenos para conocer la disponibilidad de otros) Condiciones ambientales Temperatura y humedad de funcionamiento: -10 ℃ ~ + 50 ℃, ≤ 95% (sin condensación)
Temperatura y humedad de almacenamiento: -20 ℃ ~ + 75 ℃, ≤ 95% (sin condensación)
Prueba: IP65 (IEC60529) Accesorios Estándar: Unidad principal, adaptador de corriente, batería de litio, adaptador FC, cable USB, guía del usuario, disco CD, estuche de transporte
Opcional: adaptador SC/ST/LC, adaptador de fibra desnuda Parámetro técnico Tipo Prueba de longitud de onda (MM: 20nm, SM: 10nm). Rango dinámico (dB) Evento zona muerta (M) Atenuación Zona muerta (M) JW3302F-S1 1310/1550 32/30 1 8/8 JW3302F-S2 1310/1550 37/35 1 8/8 JW3302F-S3 1310/1550 42/40 0.8 8/8 JW3302F-S4 1310/1550 45/42 0.8 8/8 JW3302F-T1 1310/1490/1550 30/28/28 1.5 8/8/8 JW3302F-T2 1310/1550/1625 30/28/28 1.5 8/8/8 JW3302F-T3 1310/1490/1550 37/36/36 0.8 8/8/8 JW3302F-T4 1310/1550/1625 37/36/36 0.8 8/8/8 Parámetro de prueba Ancho de pulso Modo único: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs Distancia de prueba Modo único: 100m, 500m, 2km, 5km, 10km, 20km, 40km, 80Km, 120km, 160km, 240km Resolución de muestreo Mínimo 5cm Punto de muestreo Máximo 128.000 puntos Linealidad ≤ 0.05dB/dB Escala Indicación Eje X: 4m ~ 70m/div, eje Y: Mínimo 0,09dB/div Resolución de distancia 0,01 M Precisión de distancia "(1m + distancia de medición y tiempos; 3 veces; 10-5 + RESOLUCIÓN DE MUESTREO) (excluyendo la incertidumbre IOR) Precisión de reflectancia Modo único: 2dB, multimodo: 4dB Ajuste IOR 1,4000 ~ 1,7000, 0,0001 pasos Unidades Km, millas, pies Formato de rastreo OTDR Telcordia universal, SOR, Edición 2 ()
OTDR: Configuración automática o manual seleccionable por el usuario Modos de prueba Localizador visual de fallas: luz roja visible para identificación de fibra y solución de problemas
Fuente de luz: fuente de luz estabilizada (CW, salida de 270Hz, 1kHz, 2kHz)
Sonda microscópica de campo Análisis de eventos de fibra -Eventos reflectantes y no reflectantes: 0,01 a 1.99dB (pasos de 0.01dB)
-Reflectante: 0,01 a 32dB (pasos de 0,01 dB)
-Fiber end/Break: 3 a 20dB (pasos de 1dB) Otras funciones Barrido en tiempo real: 1Hz
Modos de promedio: temporizado (1 a 3600 segundos)
Detección de fibra en vivo: verifica la luz de comunicación de presencia en fibra óptica
Superposición y comparación de trazas Módulo VFL (Localizador Visual de fallas, como función estándar): Longitud de onda (20nm) 650nm Potencia 10MW, CLASSIII B Rango 12km Conector FC/UPC Modo de lanzamiento CW/2Hz Módulo PM (medidor de potencia, como función opcional): Rango de longitud de onda (20nm) 800 ~ 1700nm Longitud de onda calibrada 850/1300/1310/1490/1550/1625/1650nm Rango de prueba Tipo A: -65 ~ + 5dBm (estándar); Tipo B: -40 ~ + 23dBm (opcional) Resolución 0.01dB Precisión & Plusmn; 0,35 dB & plusmn;1nW Identificación modulación 270/1K/2kHz,Pinput≥-40dBm Conector FC/UPC Módulo LS (Fuente láser, como función opcional): Longitud de onda de trabajo (20nm) 1310/1550/1625nm Potencia de salida Ajustable-25 ~ 0dBm Precisión & Plusmn; 0.5dB Conector FC/UPC Módulo FM (microscopio de fibra, como función opcional): Ampliación 400X Resolución 1,0 y micro; M Vista del campo 0,40 y veces; 0,31mm Condiciones de almacenamiento/trabajo -18℃~35℃ Dimensión 235 y veces; 95 y veces; 30mm Sensor 1/3 pulgadas 2 millones de píxeles Peso 150g USB 1.1/2.0 Adaptador SC-PC-F (para adaptador SC/PC)
FC-PC-F (para adaptador FC/PC)
LC-PC-F (para adaptador LC/PC)
2,5 PC-M (para conector de 2,5mm, SC/PC, FC/PC, ST/PC)
