Descripción

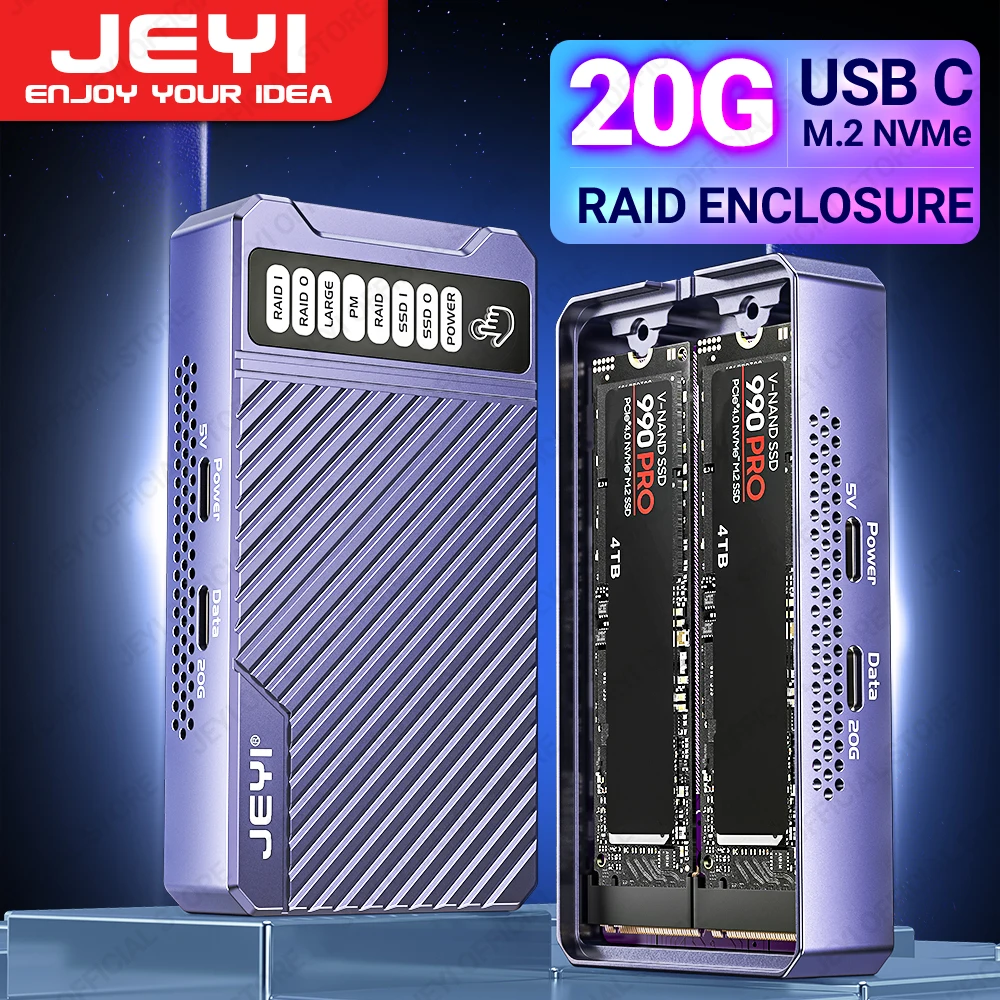

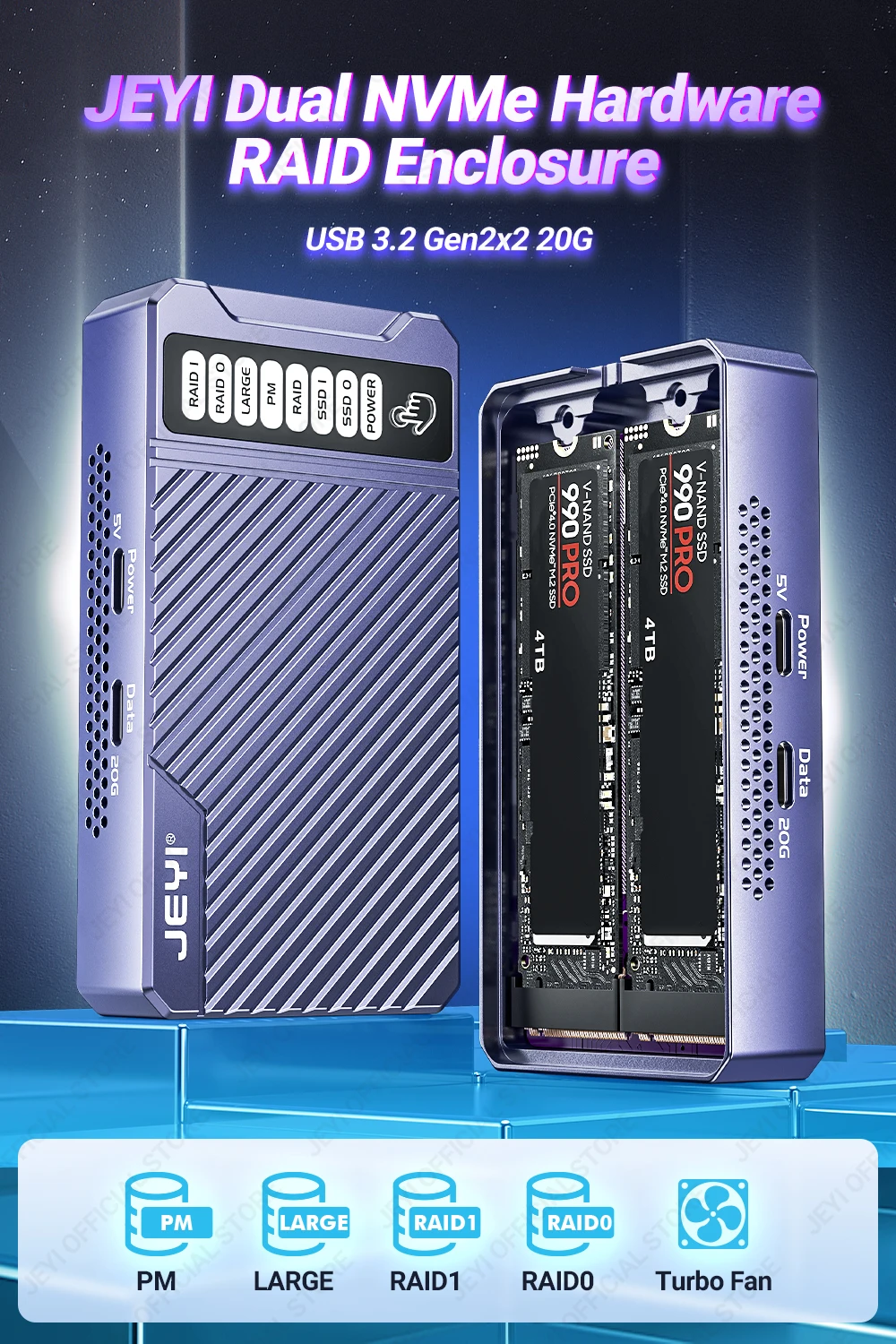

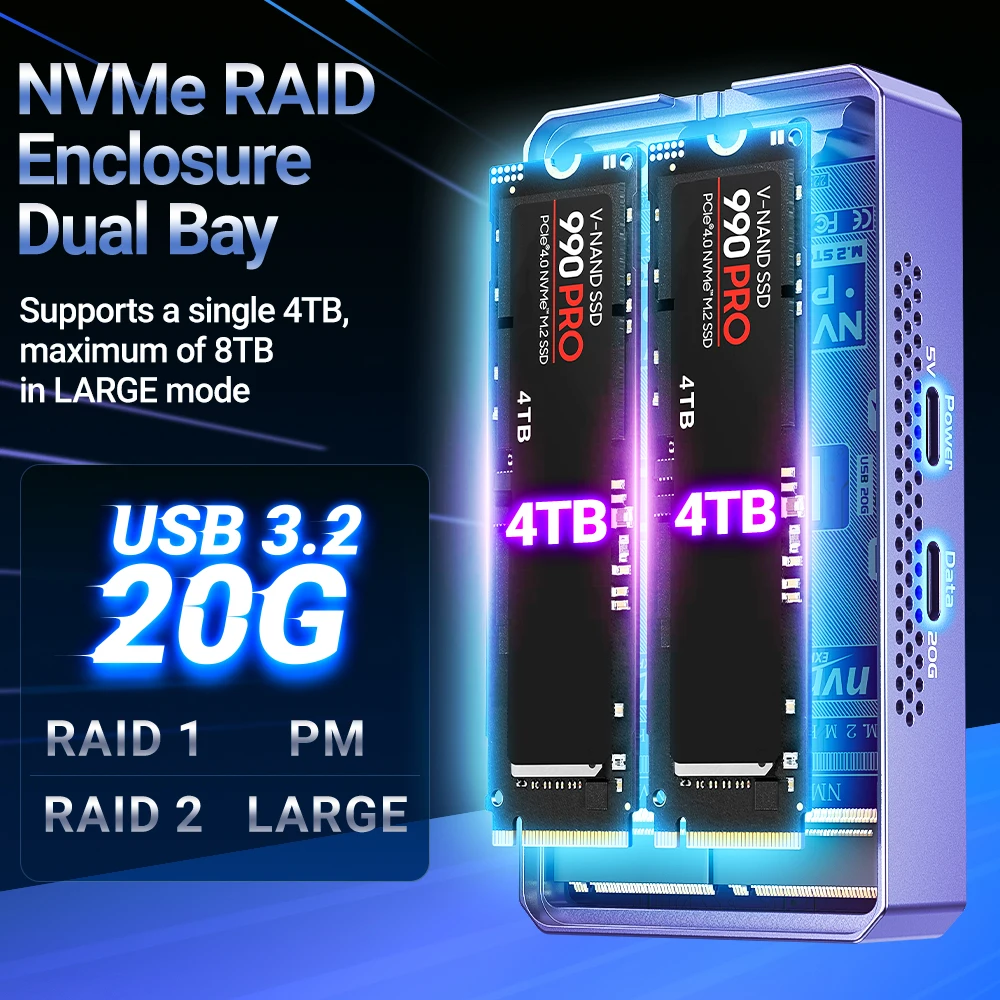

Esta carcasa de disco duro RAID de JEYI utiliza el chip de control principal JMS568R y admite una velocidad de transferencia máxima de 20G. Tiene una capacidad máxima de una sola unidad de 4TB y puede acomodar dos discos duros M.2 NVMe, admitiendo una capacidad máxima de matriz de disco de 8TB.
Cómo configurar el gabinete RAID de hardware JEYI 586R
* En Modo de espera, presione el botón táctil 10 veces continuamente para desbloquear la carcasa del disco duro y entrar en el modo de operación. Tenga en cuenta que esta operación es algo engorrosa para garantizar la seguridad de los datos del disco duro.
* Después de desbloquear, presione el botón táctil 3 veces seguidas para cambiar de modo. Una sola pulsación hará que la luz verde del modo correspondiente parpadee de nuevo.
* Después de seleccionar el modo deseado, presione el botón táctil 5 veces seguidas para confirmar. Tenga en cuenta que esta operación eliminará los datos del disco duro, así que asegúrese de hacer una copia de seguridad de los datos del disco duro con anticipación. (NOTA: Elija MBR si la capacidad de su disco es inferior a 2TB, elija GPT si es superior a 2TB).
* Después de cambiar de modo, debe reformatearlo en la página de Administración de disco de la computadora para usarlo normalmente.
* Cada vez que se desconecta la alimentación y se vuelve a conectar la carcasa del disco duro, la carcasa del disco duro pasa a un estado bloqueado por defecto.
* Si se ha desbloqueado antes, la carcasa del disco duro no volverá a un estado bloqueado hasta que se desconecte la alimentación.
* El ventilador incorporado tiene dos modos: control de temperatura y manual (se iniciará cuando se encienda). Presione el botón táctil dos veces seguidas para cambiar. Nota: cambiar el modo de ventilador no requiere desbloqueo. No puedes cambiar el modo de ventilador cuando ya está desbloqueado.
Característica clave

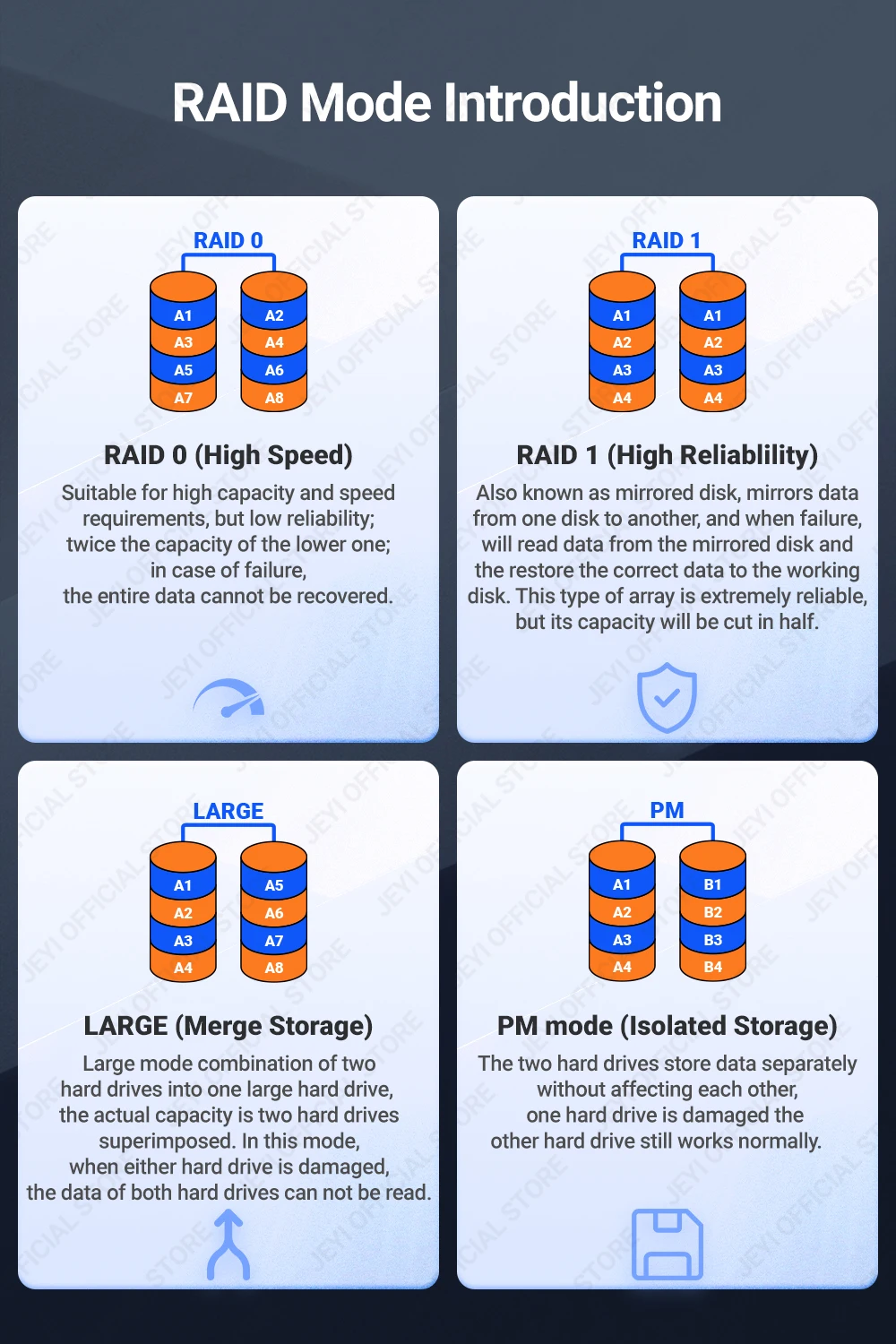

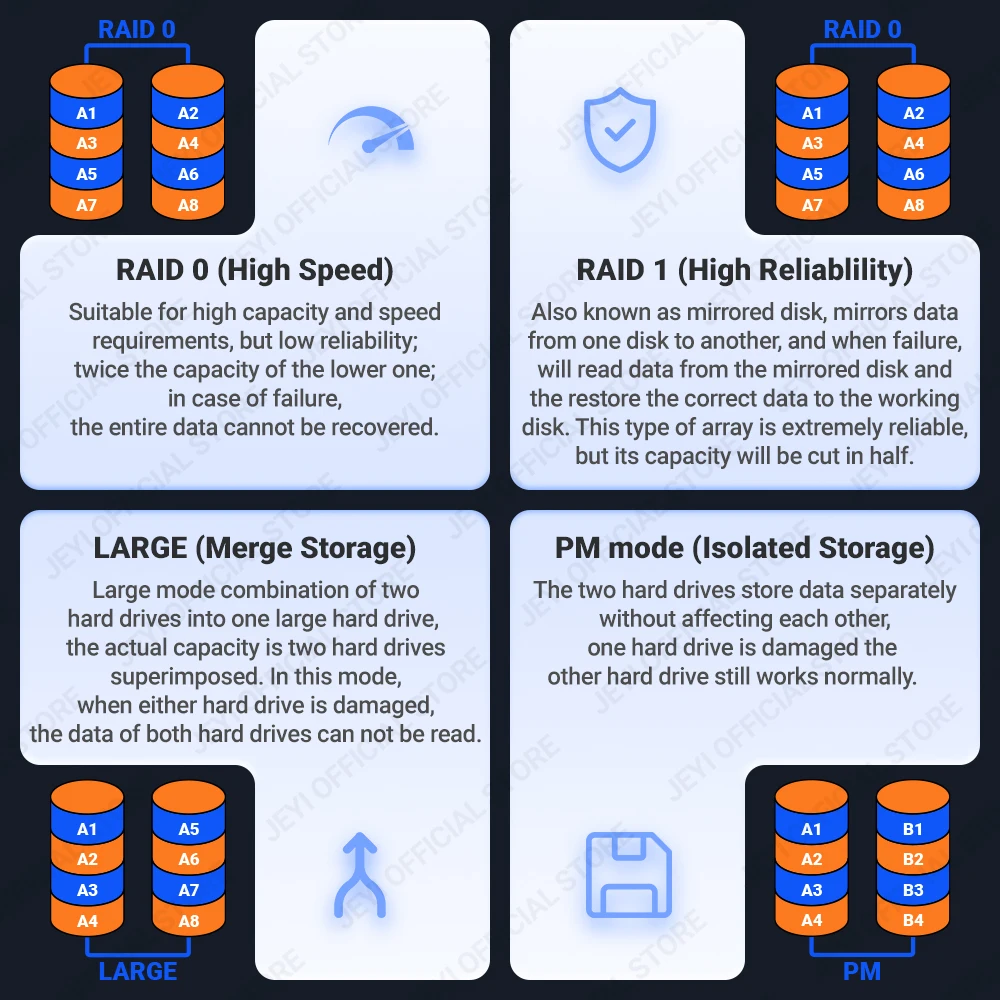

-Compatible con PCle Gen3x2 NVMe de 2 bahías con RAID0/1/JBOD/PM
-Cumple con la especificación USB 3,2 Gen2x2
-Soporta FS/HS/SS + funcionamiento USB y hasta SuperSpeed USB 20Gbps
-Integrar con USB Tipo-C CC-Logic
-Admite transferencia masiva USB (BOT) y Protocolo SCSI conectado USB (UASP)
-Admite traducción de comandos SCSI a NVMe
-Compatible con PCle Gen 3x2, ancho de banda máximo de hasta 16 Gb/s
-Soporte TRIM PARA EL SSD
-Soporta Control de ventilador interno PWM

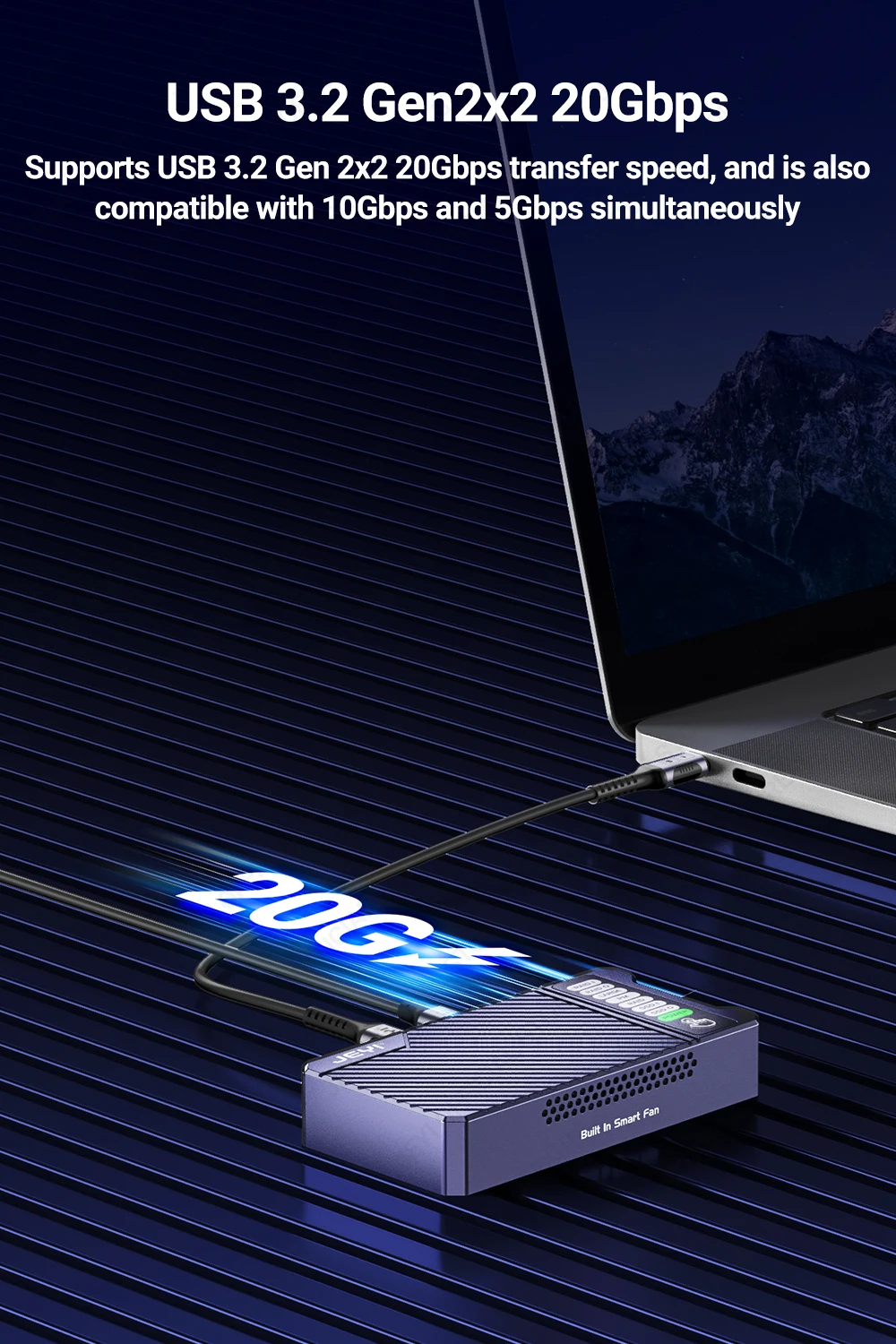

USB 3,2 Gen2x2 20Gbps
Admite USB 3,2 Gen 2x2 20Gbps velocidad de transferencia, y también es compatible con 10Gbps y 5Gbps simultáneamente
Debe usar un cargador de 5V 2A y un cable de la USB-C para garantizar un funcionamiento normal. Un cargador de teléfono común será suficiente.

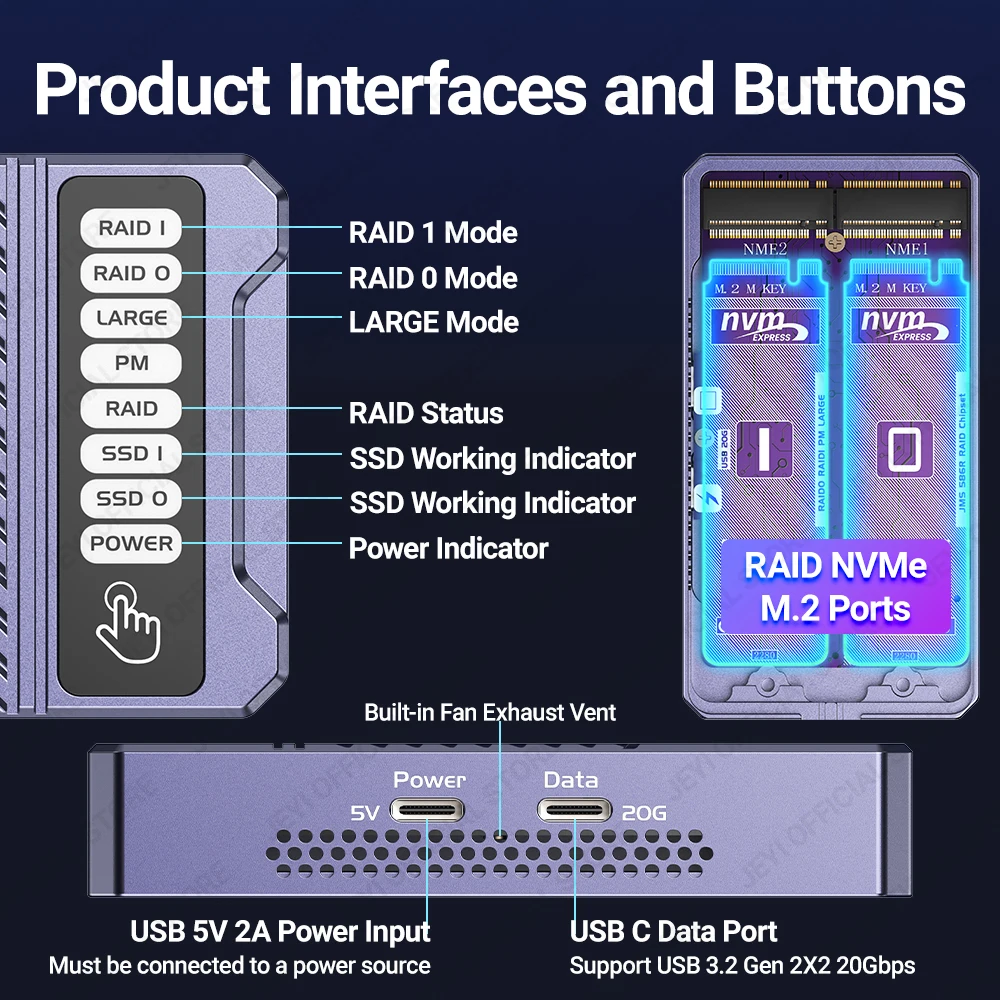

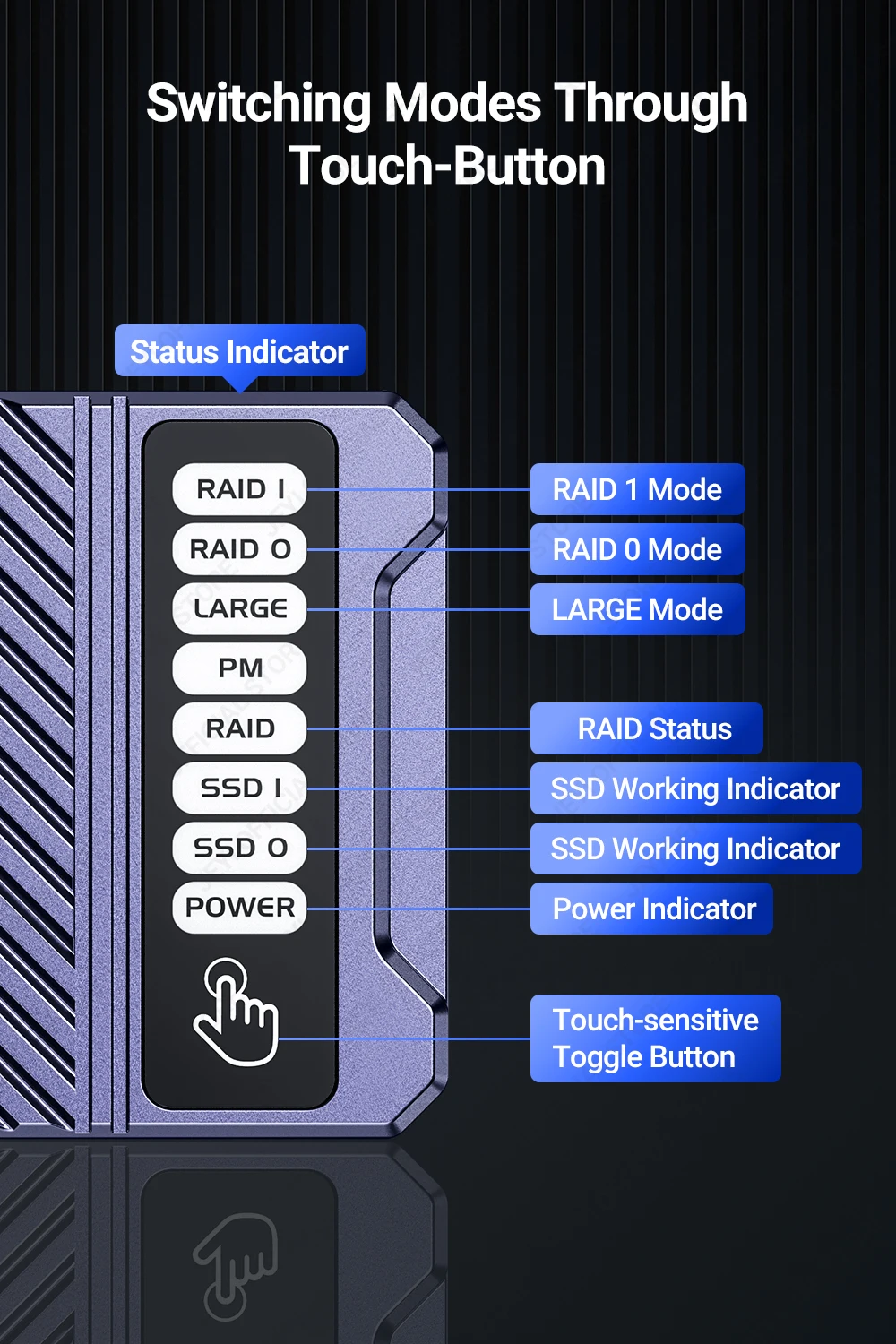

Modos de conmutación a través del botón táctil
Modo RAID 1 RAID 1
Modo RAID0 RAID 0
Modo GRANDE
Estado RAID
SSD1 SSD Indicador DE TRABAJO
Indicador DE TRABAJO SSD SSD0
Indicador de potencia

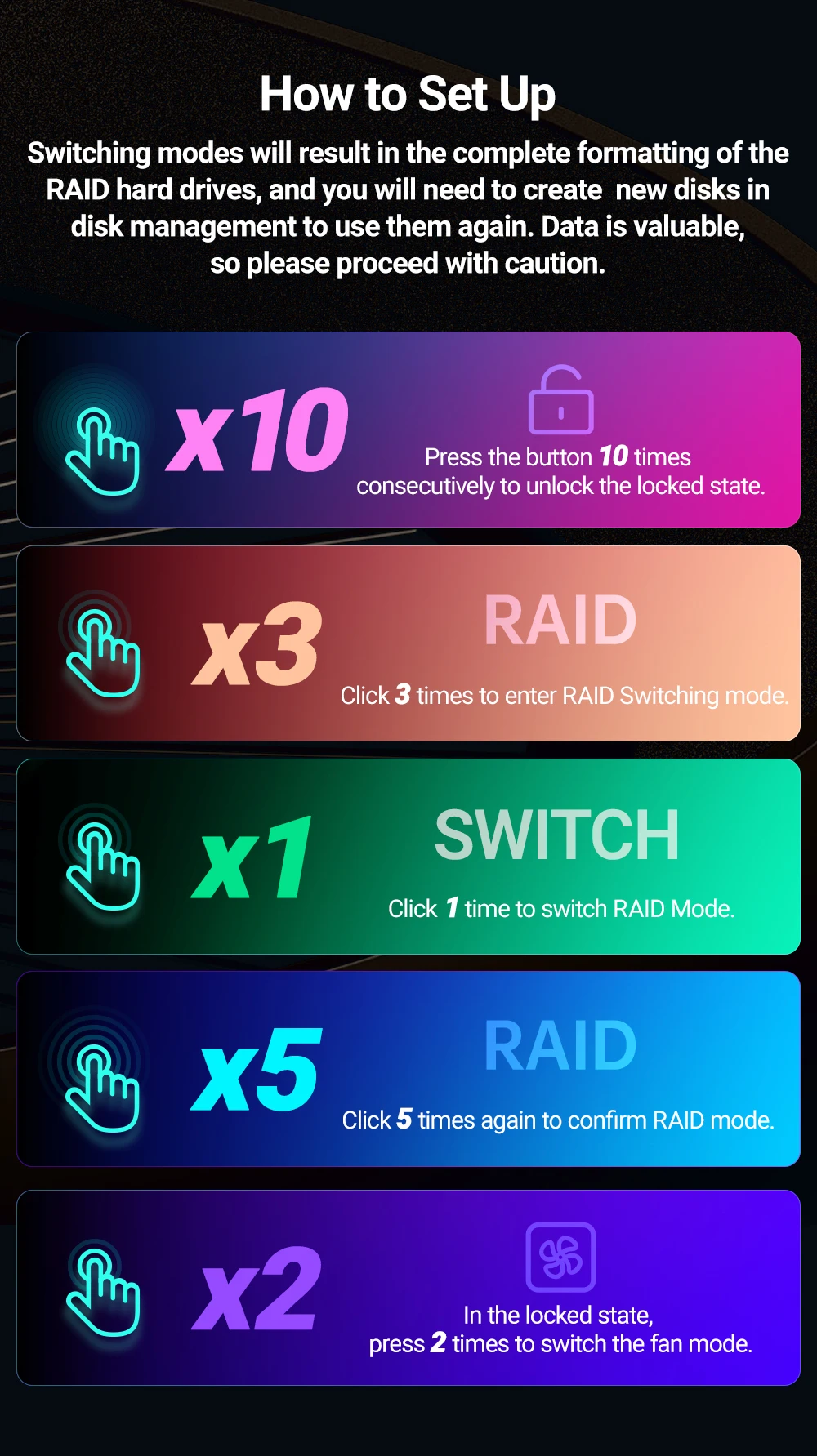

Cómo configurar
Los modos de cambio darán como resultado el formateo completo de los discos duros RAID, y deberá crear nuevos discos en la administración de discos para usarlos nuevamente. Los datos son valiosos, así que proceda con precaución.
X10 Presione el botón 10 veces consecutivas para desbloquear el estado de bloqueo.
X3 Haga clic 3 veces para entrar en el modo de conmutación RAID
X1 Haga clic 1 vez para cambiar el modo RAID.
X5 Haga clic 5 veces más para confirmar el modo RAID.
X2 En el estado bloqueado, presione 2 veces para cambiar el modo de ventilador.

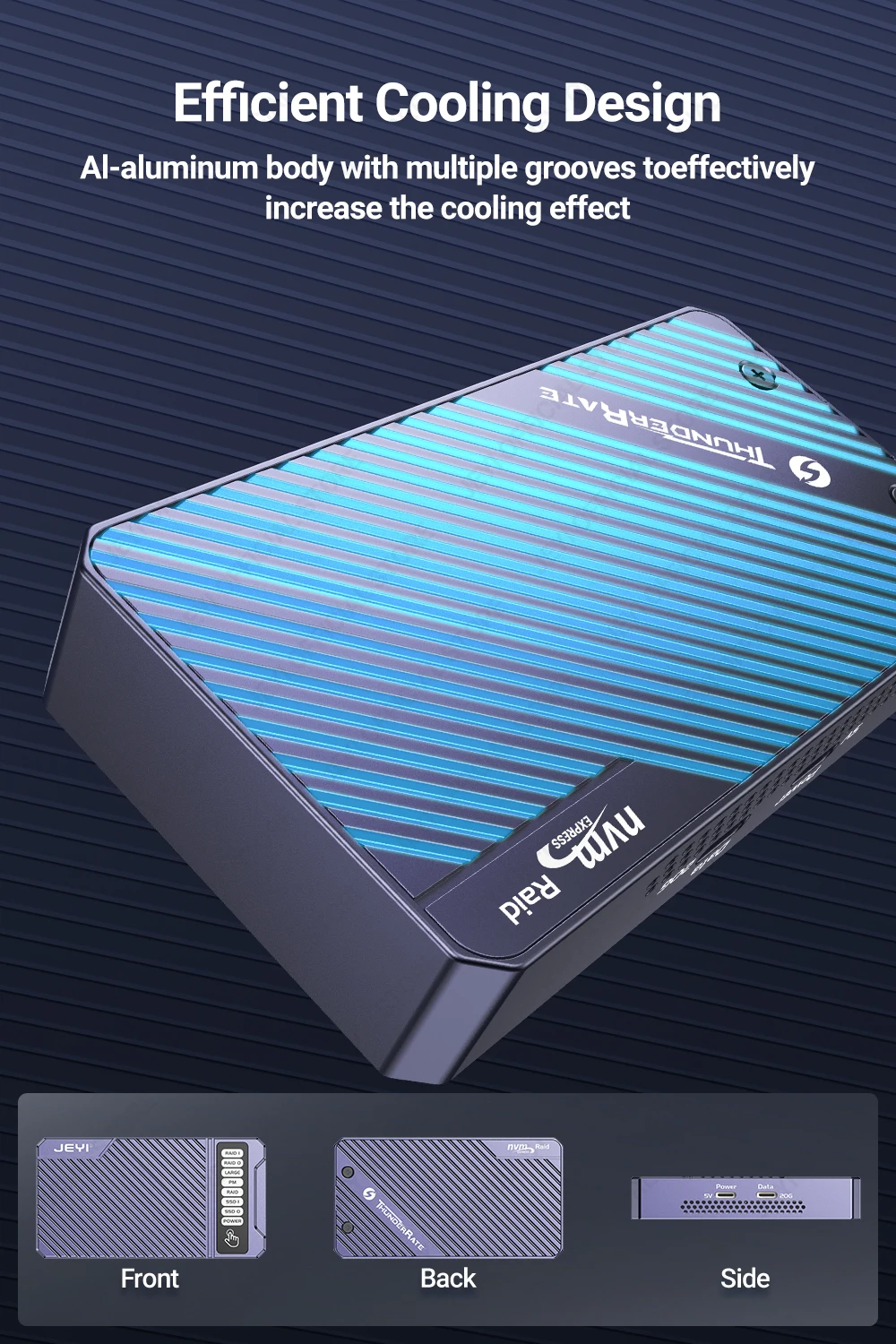

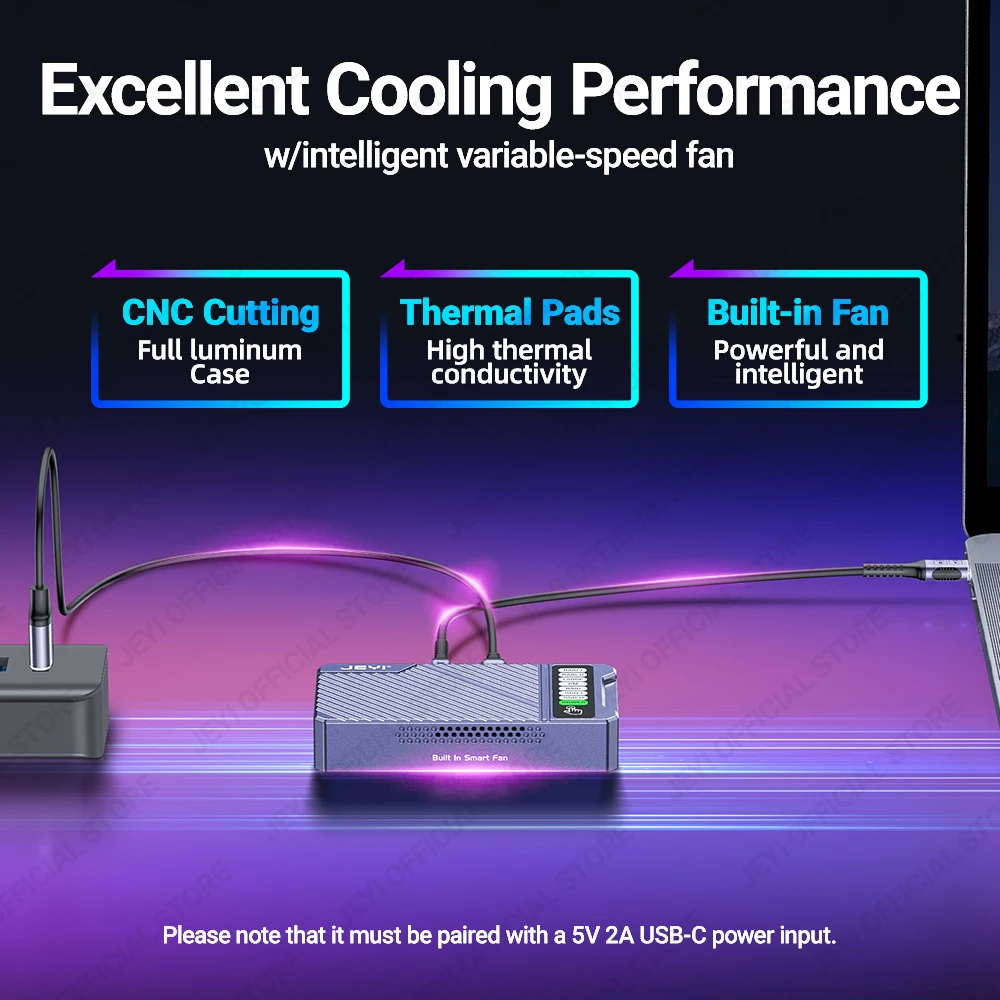

Diseño de refrigeración eficiente
Cuerpo de aluminio con múltiples ranuras para aumentar eficazmente el efecto de enfriamiento

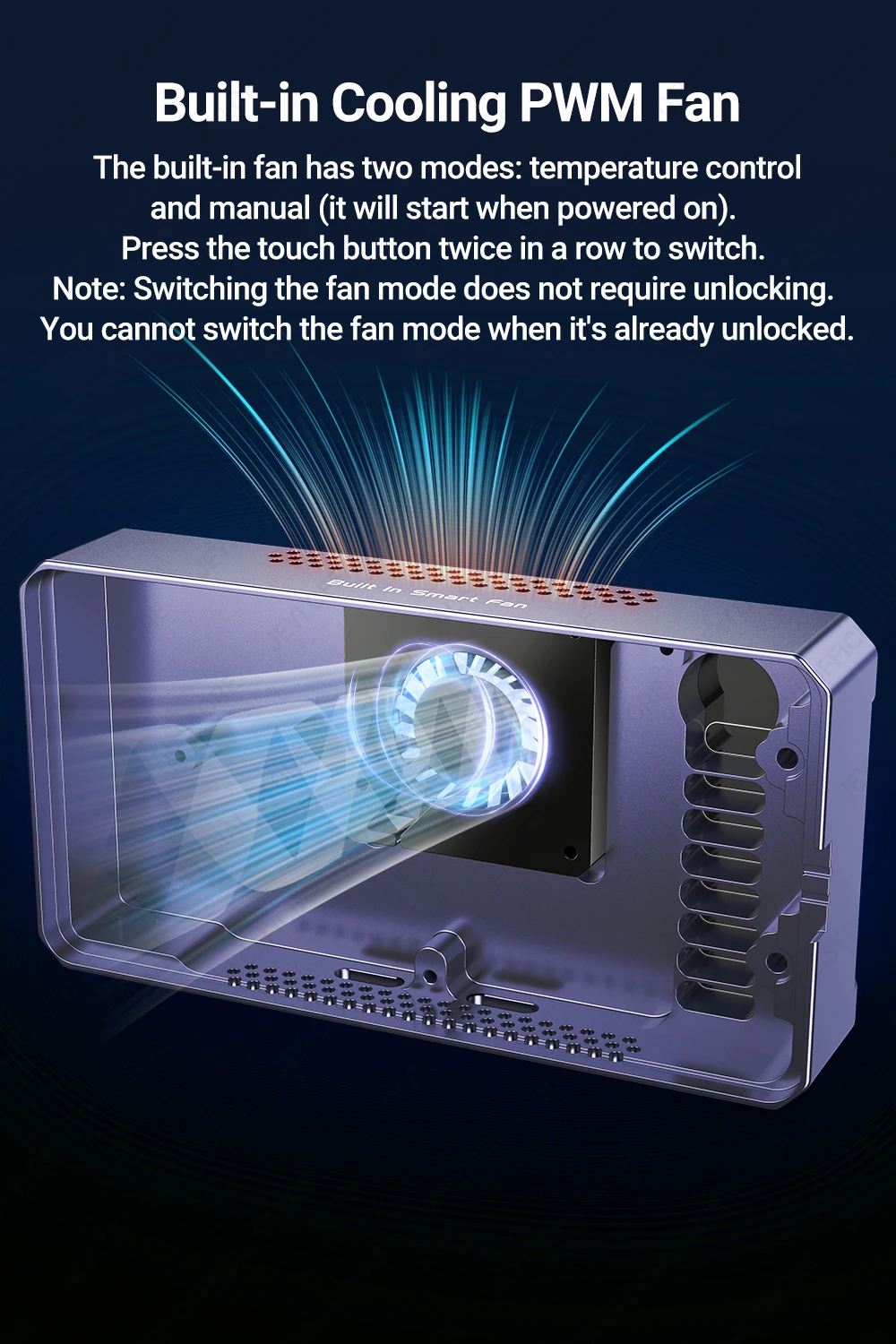

Ventilador de refrigeración PWM incorporado
El ventilador incorporado tiene dos modos: control de temperatura y manual (se iniciará cuando se encienda). Presione el botón táctil dos veces seguidas para cambiar. Nota: cambiar el modo de ventilador no requiere desbloqueo. No puedes cambiar el modo de ventilador cuando ya está desbloqueado.

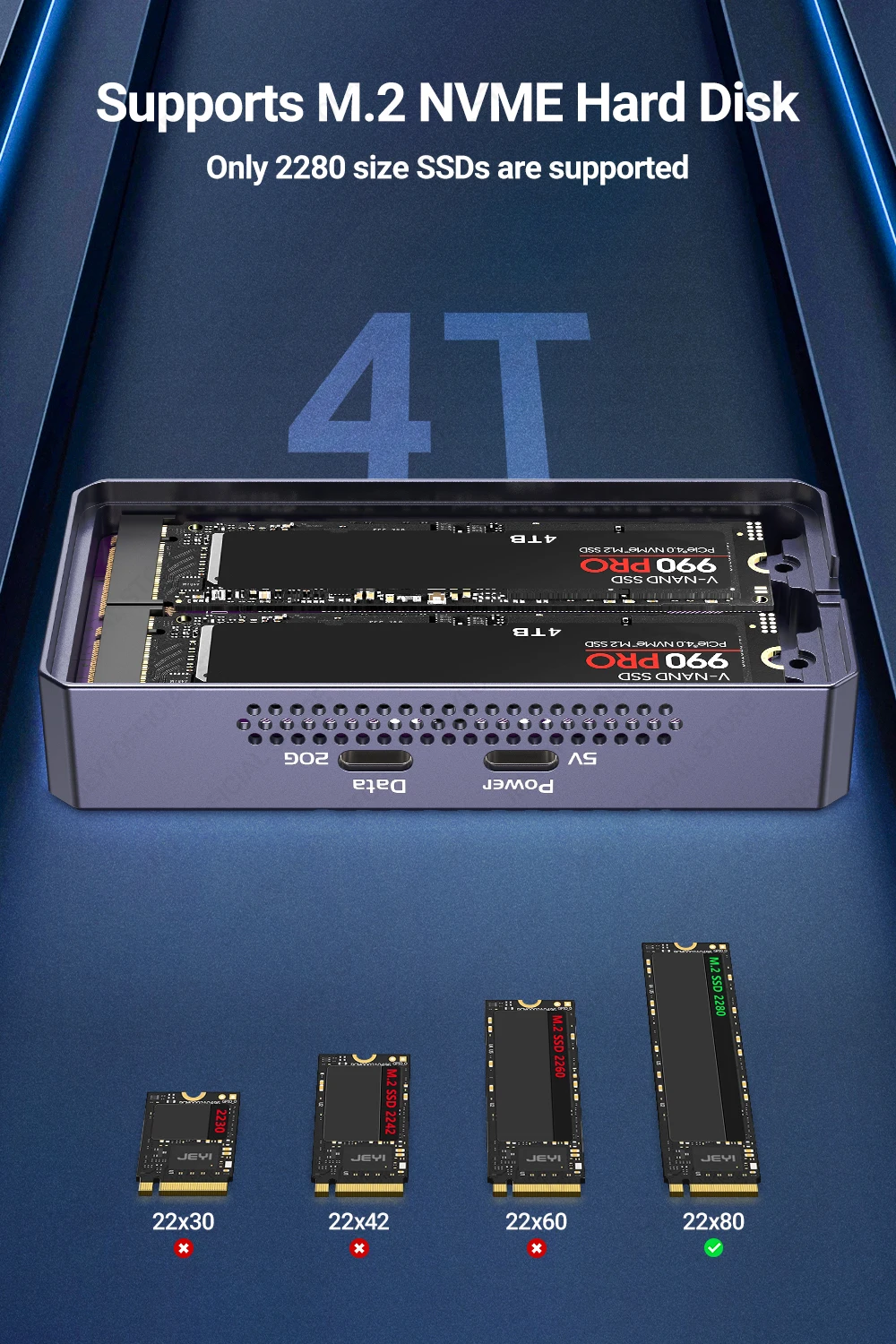

Admite Disco Duro M.2 2280 NVME
La capacidad máxima admitida de una sola unidad es de 4TB y la capacidad máxima para unidades duales es de 8TB.
