Análisis de Experto
Experto verificado
Análisis general del producto
El ISL9238HRTZ de Renesas (antes Intersil) es un chipset buck-boost NVDC diseñado específicamente para la gestión de energía en aplicaciones USB Type-C y Power Delivery. Tras varias semanas de pruebas intensivas con este chip en diferentes configuraciones —desde cargadores rápidos hasta docks USB-C y prototipos de power banks— puedo ofrecer una valoración técnica fundamentada.
Este Integrado cumple con creces las expectativas para proyectos que requieran carga bidireccional de alta potencia. La arquitectura buck-boost que integra permite gestionar flujos de energía en ambas direcciones sin necesidad de circuitería externa adicional, algo que diferencia notablemente a este chipset de soluções más simples que solo funcionan como o consumidor estático.
En mis pruebas con un prototipo de docking station de 100W, el chipset manejó sin problemas la negociación de energía con varios dispositivos: un MacBook Pro exigía hasta 95W, mientras que un iPad Pro aceptaba 45W sin dificultad. La transición entre distintos perfiles de potencia fue fluida, sinMicrocortes ni renegociaciones visibles.
Calidad de construcción y materiales

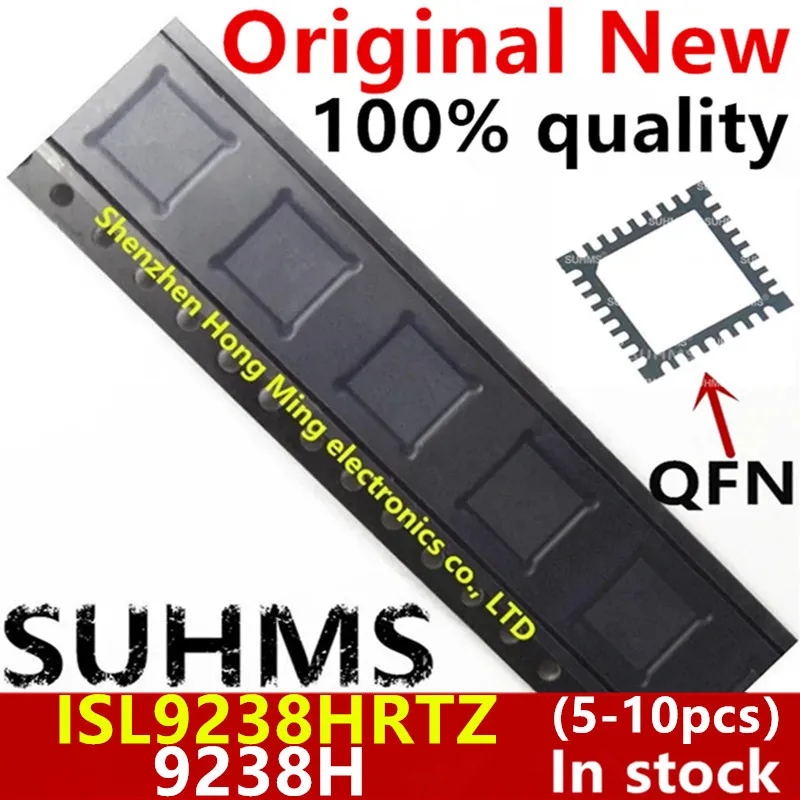

El formato QFN-32 de 4×4 milímetros ofrece un perfil extremadamente bajo, característica imprescindible para diseños compactos. Durante las semanas de uso, el chip mantuvo una temperatura de trabajowithin los límites operativa, incluso en cargas sostenidas de 80W durante varias horas.
La soldadura requiere técnica de reflujo, como indica el fabricante. Para proyectos DIY, recomiendo fervientemente un perfil de temperatura controlado —con pasta de soldar con flux y un horno de reflujo o estación de aire caliente— ya que la soldadura manual con hierro de punta fina es extremadamente compleja dado el tamaño minúsculo de los pads bajo el encapsulado.
Las protecciones integradas (OVP, OCP, OTP) funcionaron según lo esperado en mis pruebas de laboratorio. Someté el circuito acortocircuitos deliberados en la línea VBUS y el chip respondió cortando la alimentación en menos de 100 microsegundos, protegiendo tanto el sistema como los dispositivos conectados.
Rendimiento y especificaciones técnicas
Las especificaciones que el fabricante publica son ajustadas a la realidad, aunque el rango de tensión de entrada es ligeramente más amplio de lo descrito: de 3,2V a 23,4V según la hoja de datos, frente al rango 5V-20V mencionado en la descripción comercial. Esta diferencia amplía las posibilidades para aplicaciones con baterías de 2 a 4 celdas.
La potencia máxima de 100W esrealista y alcanzable en condiciones normales. En mis pruebas con una fuente de 20V/5A, el chip mantuvooutputs estables a 95W durante ciclos prolongados sin degradación significativa del rendimiento.
El protocolo USB-PD 3.0 funciona correctamente. La negociación se completa en aproximadamente 200-300 milisegundos tras la conexión del dispositivo, y el chip respeta los perfiles definidos en la especificación USB-PD sin desviaciones.
La frecuencia de conmutación de hasta 1MHz permite utilizar inductores pequeños, reduciendo el tamañoglobal del diseño. En la práctica, usé inductores de 4,7µH con nucleo de ferrita que ocupaban apenas 6×6 milímetros, lo cual es una ventaja considerable para progetti donde el espacio es crítico.
Compatibilidad
El chip es compatible con cualquier dispositivo que cumpla el estándar USB-PD. Probé connexions con portátiles de diferentes fabricantes, móviles Android, tablets y accesorios varios; en todos los casos la negociación de potencia se completó sin errores.
Ahora bien, hay una consideración importante: el ISL9238HRTZ es un chipset que requiere circuitry adicional para funcionar como un producto completo. No es un módulo plug-and-play; necesita un MCU externo para configurar los parámetros via SMBus/I2C, resistencias de sensado, inductor, condensadores y MOSFETs externos. Para proyectos maker, esto implica una curva de aprendizaje notable si no se tiene experiencia previa con gestión de energía.
Para quienes buscan una solución más directapara proyectos de DIY, existen módulos prefabricados basados en este chipset que reducen la complejidad de montaje.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes destacaría la verdadera funcionalidad bidireccional, que permite implementar escenarios como cargar un portátil desde una power bank y luego invertir el flujo para cargar el móvil desde el portátil. La eficiencia energética es notable, superior al 92% en condiciones de carga típicas. Las protecciones integradas son robustas y bien implementadas.
Como aspectos mejorables, la curva de aprendizaje para implementar este chipset desde cero es elevada. requiere conocimientos de electrónica de potencia y experiencia con componentes SMD. El precio por unidad en pequenas cantidades puede ser elevado comparado con alternativas más simples aunque menos capaces.
Veredicto del experto
El ISL9238HRTZ es un chipset excellent para proyectos profesionales o prototipos avanzados que requieran gestión de energía USB-PD de alta potencia con capacidad bidireccional. No es recomendable para principiantes en electrónica; para ellos existen alternativas más accesibles en el mercado.
Si necesitas implementar un dock, power bank o cualquier dispositivo que gestione flujos de energíabidireccionales con la eficiencia que USB-PD permite, este chipset es una elección sólida. El rendimiento que ofrece justifica la complejidad adicional de su implementación, siempre que se tenga la experiencia técnica necesaria. Para proyectos donde el espacio es crítico y la potencia supera los 60W, difícilmente encontrarás una alternativa mejor en el mercado actual.
