Análisis general del producto
He trabajado con el ISL6277HRZ en reparaciones y prototipos de placas orientadas a procesadores AMD de generaciones anteriores, y lo considero un controlador de alimentación especializado, no un regulador de uso general. Su función principal es gestionar dos salidas de regulación para el núcleo del procesador y el subsistema Northbridge, con configuraciones de una, dos o tres fases según el canal utilizado. También integra controladores de puerta para las etapas de potencia externas y comunicación mediante el bus SVI 2.0.
Esta arquitectura resulta interesante cuando se necesita reconstruir una etapa VRM compacta alrededor de una placa compatible. No es un circuito que pueda sustituirse directamente por cualquier controlador PWM de dos salidas: la comunicación con el procesador, la asignación de pines, la realimentacion remota, la deteccion de corriente y la programacion de fases deben coincidir con el diseño original.

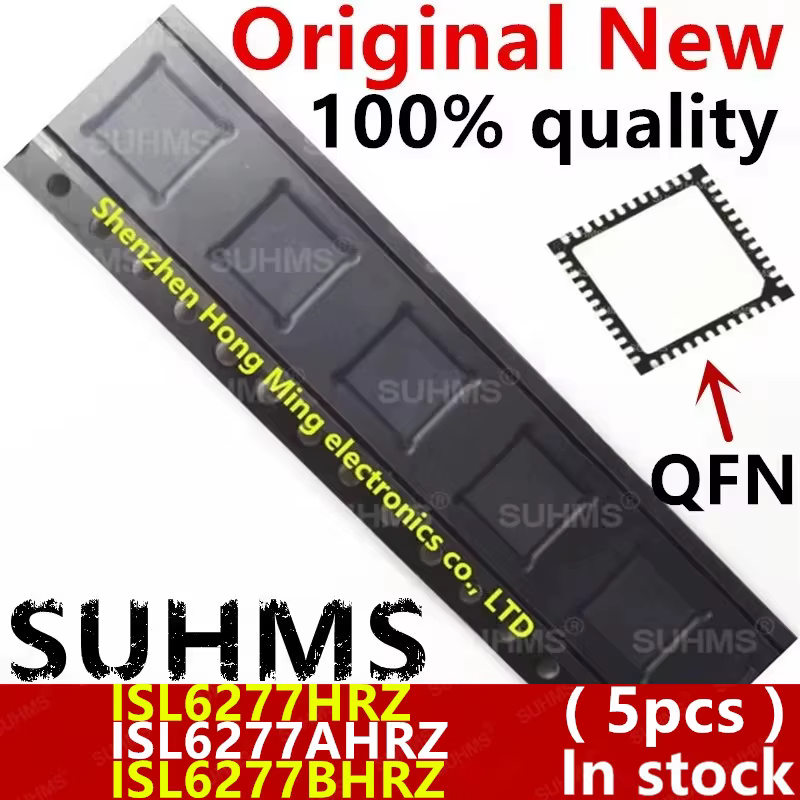

El encapsulado QFN de 48 terminales ocupa aproximadamente 6 x 6 mm y dispone de pad termico inferior. Esta combinacion permite reducir el espacio ocupado en la placa, aunque exige una huella precisa y una fabricacion de PCB bien resuelta. La documentacion tecnica contempla dos salidas, control de corriente, protecciones frente a sobretension y sobrecorriente, monitorizacion termica y señal de alimentacion correcta.
Calidad de construccion y materiales
A simple vista, el componente es muy compacto y no ofrece margen para manipulaciones poco cuidadosas. En un encapsulado QFN, las conexiones quedan ocultas bajo el cuerpo, por lo que una soldadura aparentemente correcta puede esconder un puente, una pata sin contacto o un problema de humectacion en el pad central.
Durante el montaje, el factor mas importante no es solo disponer de una estacion de aire caliente, sino preparar correctamente la placa. Recomiendo limpiar con alcohol isopropilico, aplicar una cantidad moderada de pasta de soldar y utilizar una plantilla adecuada si se va a montar mas de una unidad. El pad inferior debe quedar bien unido a masa y a la superficie termica prevista; dejarlo flotante o con un contacto deficiente puede empeorar la estabilidad y la evacuacion de calor.
El componente es sensible a la humedad y a las descargas electrostaticas. La variante QFN de esta familia figura con clasificacion de sensibilidad a la humedad MSL 3 en documentacion de distribucion, por lo que conviene mantener las unidades en su embalaje original hasta el momento del montaje y evitar almacenarlas en cajones humedos o cerca de productos quimicos.
Compatibilidad y rendimiento
La compatibilidad debe comprobarse a nivel de placa, no solo por el nombre comercial. Antes de sustituirlo, verifico siempre estos puntos:
- Referencia exacta y variante: ISL6277, ISL6277A e ISL6277B no deben tratarse como equivalentes automaticos.
- Encapsulado QFN de 48 terminales y dimensiones de la huella.
- Posicion y conexion del pad termico inferior.
- Alimentaciones de entrada y pines de alimentacion logica.
- Lineas SVC y SVD del bus SVI 2.0.
- Controladores de puerta, señales PWM y realimentaciones de cada salida.
- Resistencias de compensacion, redes de deteccion de corriente y termistores.
- Conexion de las señales de habilitacion, Power Good y proteccion termica.
El rango de entrada publicado para esta familia se situa entre 4,5 y 25 V, mientras que la regulacion de salida se utiliza en valores bajos, hasta aproximadamente 1,55 V, algo coherente con la alimentacion de nucleos de procesadores. La frecuencia de conmutacion indicada para determinadas variantes es de 320 kHz. No interpretaria estos datos como una garantia de funcionamiento aislado: el rendimiento final depende de los MOSFET, inductores, condensadores, compensacion y trazado empleados alrededor del circuito.
En una placa de sobremesa compatible, una sustitucion bien ejecutada puede devolver el control de la alimentacion del procesador, pero la puesta en marcha debe hacerse gradualmente. Yo empezaria con una fuente de laboratorio limitada en corriente, comprobaria que no existen cortocircuitos entre las lineas principales y observaria las señales de habilitacion antes de instalar el procesador. Posteriormente mediria el arranque, la respuesta ante carga y la temperatura de inductores y MOSFET con una camara termica o una sonda adecuada.
Puntos fuertes y aspectos mejorables
Entre sus puntos fuertes destacaria:
- Arquitectura de dos salidas para procesador y Northbridge.
- Soporte de configuraciones multifase.
- Comunicacion SVI 2.0 para control de tension.
- Deteccion de corriente mediante resistencia o DCR del inductor.
- Deteccion remota de tension y funciones de proteccion.
- Formato compacto para placas con alta densidad de componentes.
- Cinco unidades, cantidad practica para reparaciones y prototipos.
El principal aspecto mejorable es su especializacion. No es una opcion comoda para diseñar una fuente regulable desde cero, porque requiere una red externa considerable y un conocimiento claro de la plataforma AMD para la que fue concebido. Ademas, la referencia ISL6277HRZ aparece como obsoleta en algunos catalogos, mientras que variantes relacionadas pueden figurar con distinta situacion de disponibilidad.
Frente a controladores PWM modernos, puede ofrecer menos interes para un diseño nuevo, especialmente si se busca soporte para protocolos actuales, documentacion vigente o disponibilidad estable. Sin embargo, para reparar una placa concreta, conservar su comportamiento original suele ser preferible a adaptar otro controlador.
Veredicto del experto
El ISL6277HRZ QFN-48 es una pieza util para reparaciones de placas AMD antiguas, validacion de diseños existentes y pequeñas series en las que se necesite sustituir exactamente el controlador original. Su diseño integra funciones relevantes de una etapa VRM multifase, pero no simplifica el trabajo del tecnico: la calidad del resultado depende de la huella, la soldadura, la compensacion y del diagnostico completo de la placa.
Lo recomendaria cuando la referencia este confirmada mediante el esquema o la serigrafia del equipo. Antes de comprarlo para un diseño nuevo, compararia su disponibilidad con alternativas actuales y verificaria la autenticidad del marcado. Para conservar las unidades, utilizaria bolsas antiestaticas, un ambiente seco y una identificacion clara de cada variante. El lote resulta practico, pero la cantidad no compensa una incompatibilidad de pinout: en este componente, comprobar cada conexion antes de aplicar calor es mucho mas importante que disponer de unidades de reserva.
