Descripción
Datos del producto de interfaz del programador de la serie IPEH

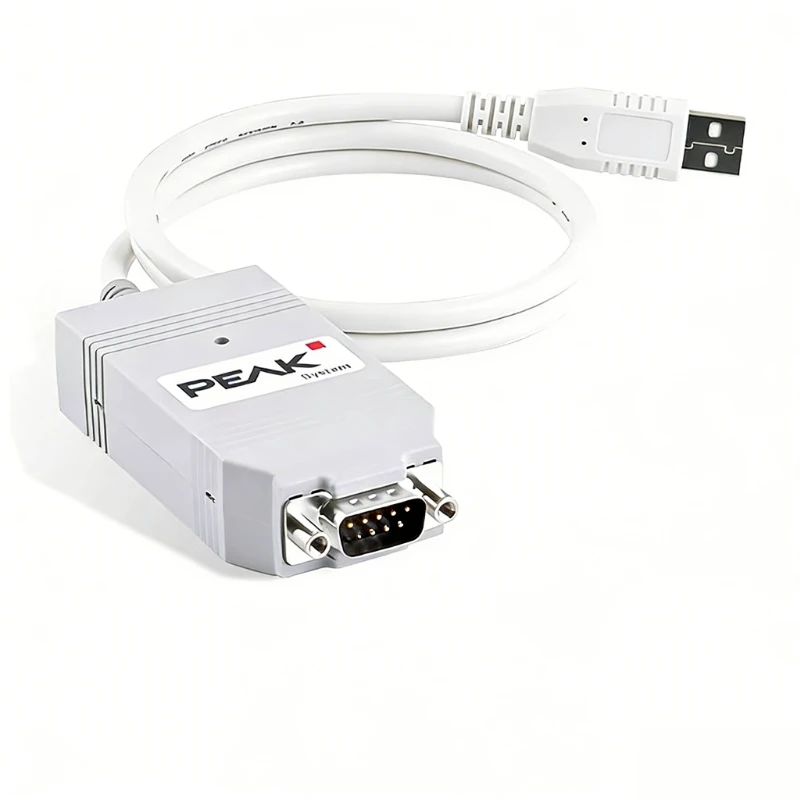

1.Interfaz del programador IPEH-002022
1.1 Parámetros principales
- Tipo de producto: Adaptador PCAN-USB (con aislamiento optoelectrónico)
- Función principal: permite la conexión USB entre la red CAN y la computadora, admitiendo monitoreo, transmisión, guardado y filtrado de mensajes CAN
- Características principales: Aislamiento eléctrico de 500 V en el lado CAN, protección contra interferencias eléctricas y sobretensiones.
- Compatibilidad con protocolos: Compatible con protocolos CAN 2.0A (ID de 141 bits) y CAN 2.0B (ID de 29 bits)
- Fuente de alimentación: alimentado por bus USB, no requiere fuente de alimentación externa
1.2 Parámetros técnicos
- Especificación de la interfaz: USB 1.1 (compatible con USB 2.0/3.0), bus CAN conectado mediante un conector D-Sub de 9 pines (compatible con CiA® Estándar 102)
- Velocidad de comunicación: Velocidad máxima en baudios del bus CAN 1 Mbit/s
- Componentes principales: controlador CAN NXP SJA1000, transceptor CAN NXP PCA82C251
- Marca de tiempo: resolución de aproximadamente 42 μs
- Funciones extendidas: el terminador CAN se puede activar mediante un puente soldado; Salida de alimentación de 5 V disponible en conexión CAN (compatible con convertidores de bus externos)
- Adaptabilidad ambiental: rango de temperatura de funcionamiento -40°C a 85°C; Rango de temperatura de almacenamiento -40°C a 100°C; Humedad relativa 15%-90% (sin condensación)
- Compatibilidad: Admite sistemas Windows 11 (64 bits), Windows 10 (32/64 bits), Windows 8/7/Vista/XP, Windows CE 6.x y Linux (32/64 bits)
- Soporte de software: software de monitor CAN PCAN-View estándar; Se proporciona una interfaz de programación API básica PCAN gratuita, incluidos ejemplos multilingües como C#, C++/MFC, Delphi, Java, Python 3.x
- Características físicas: Carcasa de plástico, dimensiones 87 mm × 43 mm × 22 mm, peso 83 g
1.3 Escenarios de aplicación
- Electrónica automotriz: monitoreo de bus CAN, parpadeo de ECU, prueba y simulación de sistemas electrónicos automotrices
- Control industrial: depuración de red CAN industrial, pruebas de comunicación de equipos de automatización, depuración de enlace de dispositivos PLC y CAN
- Equipos médicos: Pruebas y mantenimiento de módulos de comunicación de bus CAN para instrumentos médicos
- Escenarios móviles: diagnóstico y depuración de la red CAN portátil in situ
2.Interfaz del programador IPEH-004022
2.1 Parámetros principales
- Tipo de producto: Adaptador PCAN-USB FD
- Función principal: permite la conexión USB entre el bus CAN/CAN FD/LIN y la computadora, admitiendo transmisión de datos de alta velocidad, monitoreo y grabación de mensajes
- Características principales: aislamiento eléctrico de 500 V, separación de PC y bus CAN para garantizar la seguridad del dispositivo y la estabilidad de la comunicación.
- Soporte de protocolo: Compatible con protocolos de bus CAN 2.0A/B, CAN FD 1.0 y LIN (CAN FD compatible con CAN convencional)
- Fuente de alimentación: alimentado por bus USB
2.2 Parámetros técnicos
- Especificación de la interfaz: USB 2.0 (compatible con USB 1.1/3,0), bus CAN conectado mediante un conector D-Sub de 9 pines (cumple con CiA® Estándar 303-1)
- Velocidad de comunicación: velocidad en baudios del bus CAN 40 kbit/s-1 Mbit/s; Velocidad en baudios del campo de datos CAN FD 25 kbit/s-12 Mbit/s (datos máximos de 64 bits por cuadro)
- Componentes principales: controlador CAN FD implementado por FPGA, transceptor CAN NXP TJA1044GT
- Marca de tiempo: resolución 1μs, grabación precisa del tiempo de transmisión de mensajes
- Funciones extendidas: el terminador CAN se puede activar mediante un puente; Admite medición de carga de bus (incluidos cuadros de error y cuadros de sobrecarga); Puede inducir errores de mensajes CAN para la depuración; Salida de potencia de 5 V disponible en conexión CAN
- Adaptabilidad ambiental: rango de temperatura de funcionamiento -40°C a 85°C
- Compatibilidad: Admite sistemas Windows 11, 10, 8,1 (32/64 bits), Windows CE 6.x y Linux (32/64 bits); Compatible con software de terceros como VISU, LabView, CodeSys
- Soporte de software: software de monitor CAN PCAN-View estándar (compatible con CAN FD); Interfaz de programación API básica PCAN gratuita proporcionada con ejemplos multilingües; API dedicadas adicionales para diagnóstico UDS, calibración CCP/XCP, ISO-TP, etc.
- Características físicas: carcasa de plástico, diseño portátil adecuado para aplicaciones móviles
2.3 Escenarios de aplicación
- Electrónica automotriz: desarrollo de sistemas electrónicos automotrices CAN FD de nueva generación, calibración y diagnóstico de ECU, prueba de protocolo UDS
- Automatización industrial: depuración de red industrial CAN FD de alta velocidad, monitoreo de transmisión de datos de equipos grandes, pruebas de comunicación de línea de producción de fabricación inteligente
- Equipos de transporte: Depuración y mantenimiento de equipos de bus CAN FD para vehículos comerciales y maquinaria de construcción.
- Pruebas de I+D: pruebas de compatibilidad del protocolo CAN/CAN FD, evaluación del rendimiento del bus, desarrollo de comunicación CAN FD del sistema integrado

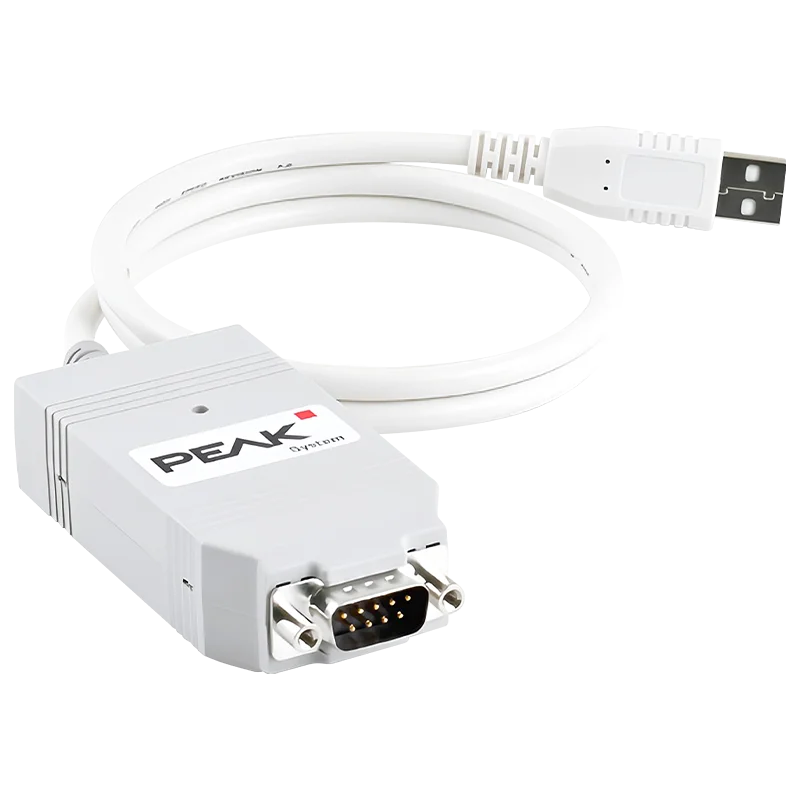

3.Interfaz del programador IPEH-002021
3.1 Parámetros principales
- Tipo de producto: Adaptador PCAN-USB
- Función principal: permite la conexión USB entre la red CAN y la computadora, completando la recepción, transmisión, filtrado y guardado de mensajes CAN
- Compatibilidad con protocolos: Compatible con protocolos CAN 2.0A (ID de 141 bits) y CAN 2.0B (ID de 29 bits)
- Fuente de alimentación: alimentado por bus USB, plug-and-play
3.2 Parámetros técnicos
- Especificación de la interfaz: USB 1.1 (compatible con USB 2.0/3.0), bus CAN conectado mediante un conector D-Sub de 9 pines (compatible con CiA® Estándar 102)
- Velocidad de comunicación: Velocidad máxima en baudios del bus CAN 1 Mbit/s
- Componentes principales: controlador CAN NXP SJA1000, transceptor CAN NXP PCA82C251
- Marca de tiempo: resolución de aproximadamente 42 μs
- Funciones extendidas: el terminador CAN se puede activar mediante un puente; Salida de alimentación de 5 V disponible en conexión CAN
- Adaptabilidad ambiental: rango de temperatura de funcionamiento -40°C a 85°C; Rango de temperatura de almacenamiento -40°C a 100°C; Humedad relativa 15%-90% (sin condensación)
- Compatibilidad: Admite sistemas Windows 11 (64 bits), Windows 10 (32/64 bits), Windows 8/7 y Linux
- Soporte de software: software de monitor CAN PCAN-View estándar; Se proporciona una interfaz de programación API básica PCAN gratuita, incluidos ejemplos en idiomas como C++ y Python.
- Características físicas: carcasa de plástico, dimensiones 87 mm × 43 mm × 22 mm, peso aproximado 80 g
3.3 Escenarios de aplicación
- Mercado de accesorios de electrónica automotriz: diagnóstico de fallas del bus CAN del vehículo, depuración de comunicaciones para modificación de equipos a bordo
- Pequeños equipos industriales: depuración local y recopilación de datos de redes CAN para PLC y sensores pequeños
- Educación y investigación científica: enseñanza de equipos experimentales para sistemas integrados y cursos de autobuses CAN
- Diagnóstico portátil: solución de problemas de fallas de comunicación CAN en el sitio y registro de datos para equipos pequeños
