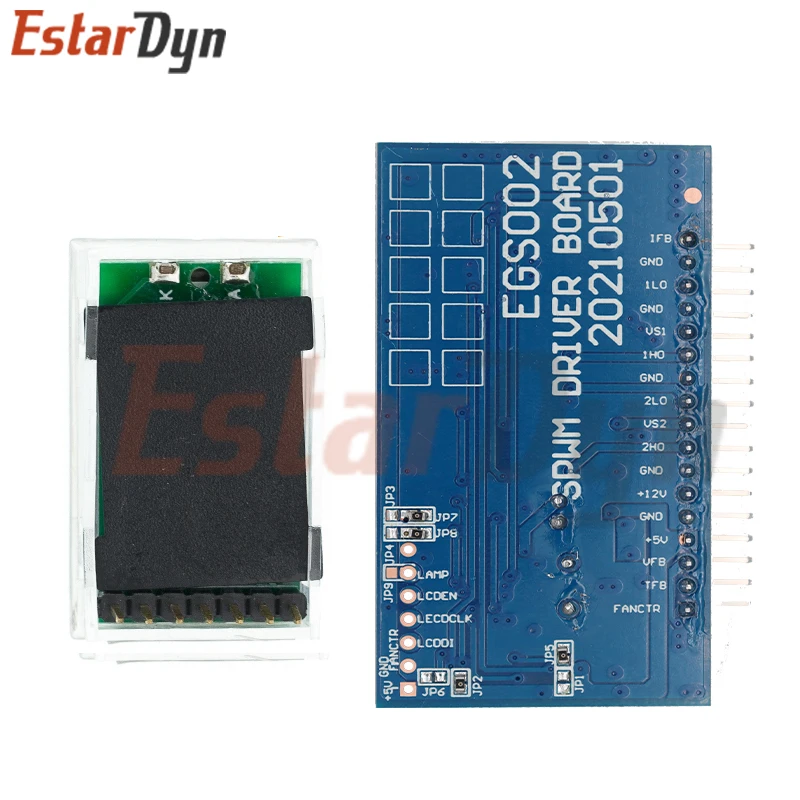

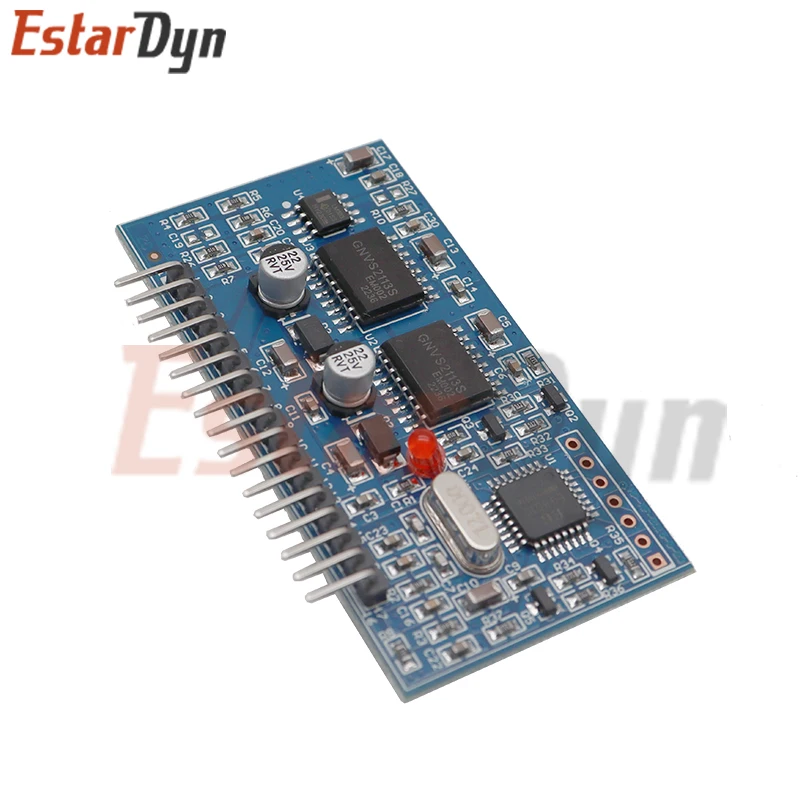

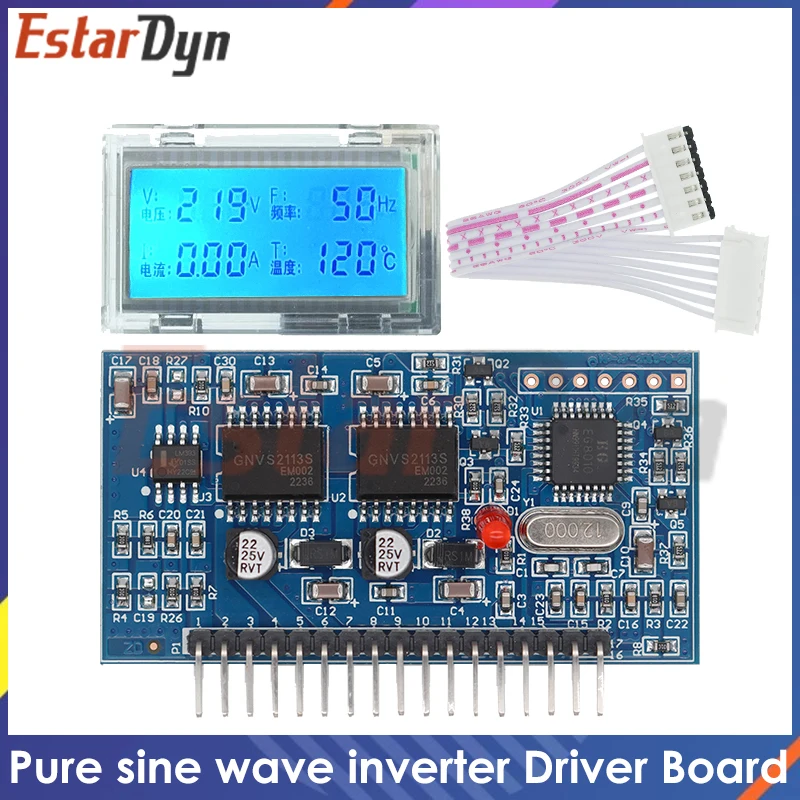

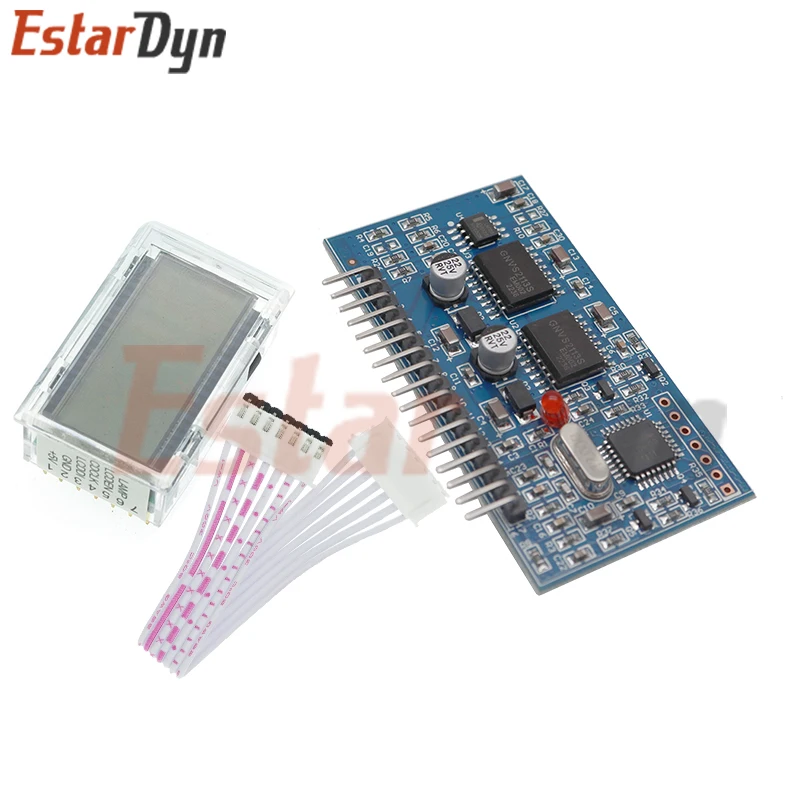

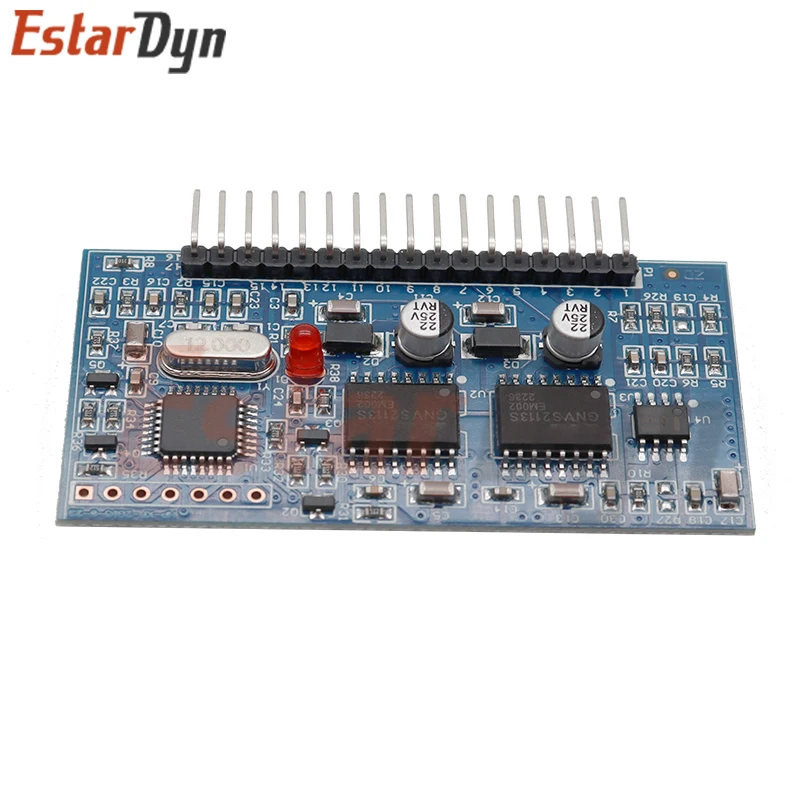

Inversor de onda sinusoidal pura de 5V DC-AC, placa controladora SPWM EGS002, oscilador de cristal de 12Mhz, módulo de conducción LCD EG8010 2113

Chip dedicado inversor de onda sinusoidal pura EG8010

1.Descripción del producto
EG8010 es un chip generador inversor de onda sinusoidal pura digital y completamente funcional con control de zona muerta, que se aplica a la arquitectura de conversión de energía de dos etapas DC-DC-AC o a la conversión de refuerzo del transformador de frecuencia de potencia de una sola etapa DC-AC La estructura, externa de 12MHz Oscilador de cristal, puede realizar el chip dedicado del inversor de onda sinusoidal pura de 50 Hz o 60 Hz con alta precisión, baja distorsión y armónicos.El chip adopta tecnología CMOS e integra funciones como generador sinusoidal SPWM, circuito de control de tiempo muerto, multiplicador de factor de amplitud, circuito de arranque suave, circuito de protección, interfaz de comunicación serie RS232 y módulo controlador LCD serie 12832.

2.Características del producto
* Fuente de alimentación única de 5V
* Configuración de pines 4 tipos de frecuencia de salida de onda sinusoidal pura: frecuencia fija de onda sinusoidal pura de 50 Hz frecuencia fija de onda sinusoidal pura de 60 Hz frecuencia de onda sinusoidal pura de 0 a 100 Hz frecuencia de onda sinusoidal pura ajustable
* Modulación unipolar y bipolar
* Control de zona muerta independiente, configuración de pines 4 tipos de tiempo de zona muerta: 300nS tiempo de zona muerta 500nS tiempo de zona muerta 1,0uS tiempo de zona muerta 1,5uS tiempo de zona muerta
* Oscilador de cristal externo de 12MHz
* Frecuencia portadora PWM 23,4 KHz
* Procesamiento en tiempo real de retroalimentación de voltaje, corriente y temperatura
* Funciones de protección contra sobretensión, subtensión, sobrecorriente y sobrecalentamiento
* El tiempo de respuesta del modo de inicio suave de configuración del pin es 1S
* Comunicación serie para configurar el voltaje de salida, la frecuencia y otros parámetros

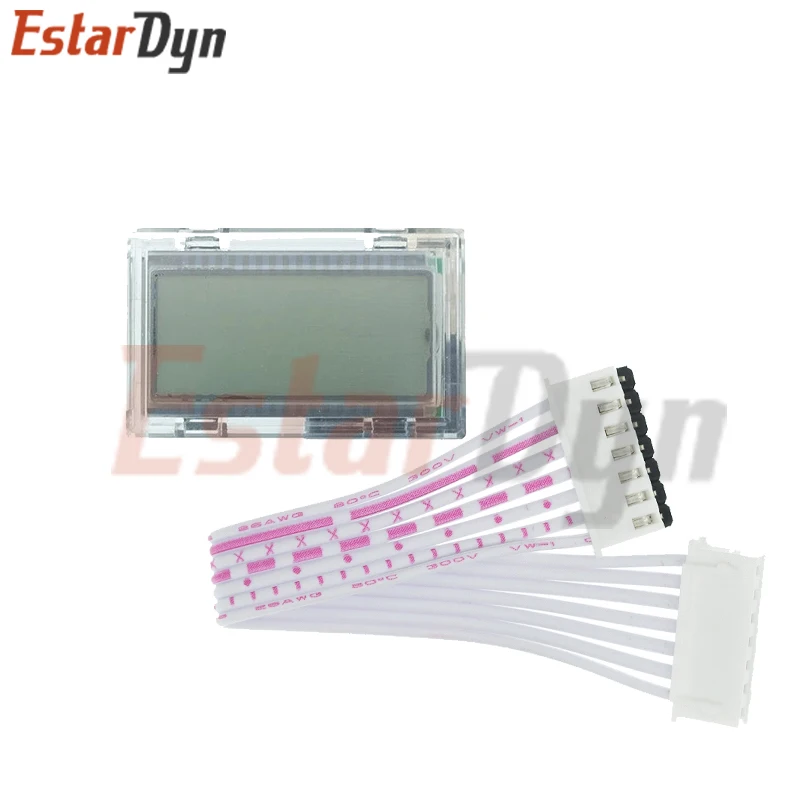

* El módulo LCD del puerto serie externo 128*32 muestra el voltaje, la frecuencia, la temperatura, la corriente y otra información del inversor.

3.Áreas de aplicación
* Inversor monofásico de onda sinusoidal pura
* Inversor de potencia fotovoltaica
* Inversor de energía eólica
* Sistema UPS de suministro de energía ininterrumpida
* Sistema generador digital
* SI fuente de alimentación
* Controlador de velocidad del motor monofásico
* Inversor monofásico
* Atenuador de onda sinusoidal
* Regulador de onda sinusoidal
* Generador de onda sinusoidal
