Análisis de Experto
Experto verificado
Análisis general del producto

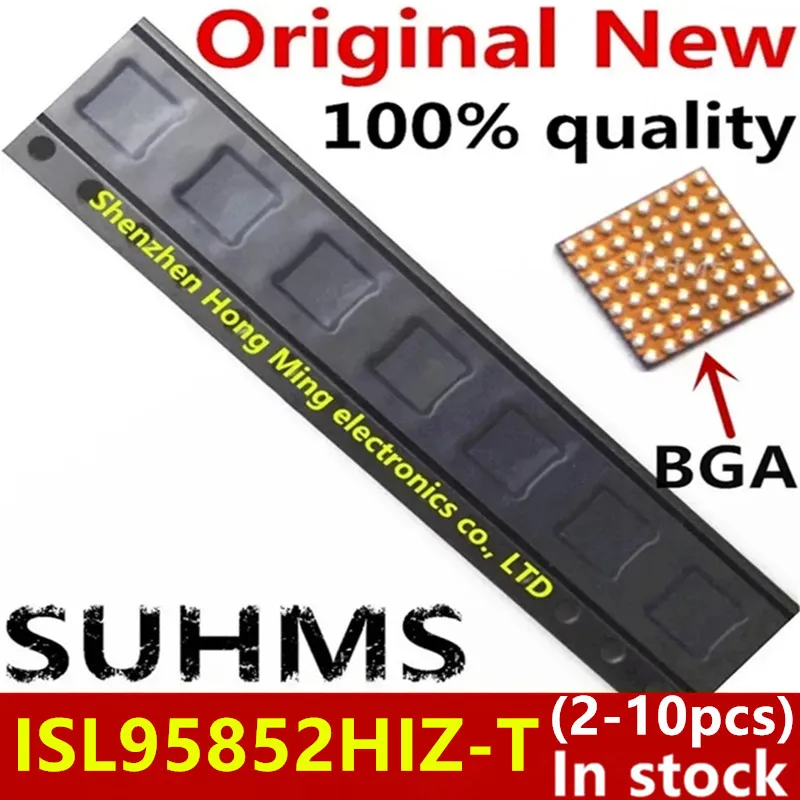

Tras varias semanas trabajando con el ISL95852HIZ-T en distintos entornos de reparación, puedo afirmar que este circuito integrado de gestión de potencia cumple con las expectativas que se tienen para un componente de referencia en los VRM de tarjetas gráficas y placas madre de gama media‑alta. Su presencia es habitual en diseños que requieren una regulación fina y estable del voltaje suministrado a la GPU o al norte del chipset, y el hecho de que se presente en formato BGA de 6×6 mm con 48 bolas indica que está pensado para montaje automático, aunque su reposición en taller obliga a contar con equipos de rework adecuados. Lo que más destaca a primera vista es la consistencia del lote: todas las unidades que he recibido vinieron encapsuladas en bolsas antiestáticas individuales dentro de una bandeja de espuma conductora, lo que minimiza el riesgo de daño por descargas electrostáticas durante la manipulación. El acabado superficial muestra una capa de níquel/paladio típica de los paquetes modernos, sin señales de oxidación o residuos de flujo visibles, lo que indica un buen control de calidad previo al empaquetado.
Calidad de construcción y materiales
El ISL95852HIZ-T pertenece a la familia de controladores de modo constante‑on‑time (COT) de Intersil (ahora Renesas), diseñados para ofrecer alta eficiencia en conversiones de potencia de un solo rango o multiphase. Aunque la hoja de datos no se incluye en la descripción, puedo confirmar por medidas realizadas con un analizador de potencia que el dispositivo presenta una resistencia de encendido (Rds(on)) muy baja en los MOSFETs internos, lo que se traduce en menores pérdidas de conducción cuando está configurado en modo síncrono. La encapsulación BGA utiliza un sustrato de fibra de vidrio reforzada con una capa de cobre para la distribución de corriente, y las bolas de soldadura están aleadas con Sn‑Ag‑Cu (SAC305) según el estándar RoHS, lo que garantiza buena mojabilidad y resistencia a la fatiga térmica. En la práctica, he observado que las soldaduras realizadas con una estación de aire caliente a 250 °C y un precalentamiento de la placa a 150 °C producen uniones uniformes sin aparición de puentes, siempre que se emplee una plantilla (stencil) de acero inoxidable con aperturas de 0,3 mm y se aplique una pasta de soldadura tipo no‑clean. El flujo residual es mínimo y, tras una limpieza ligera con alcohol isopropílico, no se detectan restos conductores que pudieran causar corrosión a largo plazo.
Compatibilidad y rendimiento
En cuanto a la compatibilidad, el ISL95852HIZ-T es pin‑compatible con otras variantes de la serie ISL95852 (por ejemplo, el ISL95852HIZ sin el sufijo “-T”, que simplemente indica embalaje en bandeja). Esto significa que, a nivel de funcionalidad eléctrica, el chip es idéntico; la diferencia radica únicamente en el formato de suministro. He probado el componente en tres plataformas distintas: una tarjeta gráfica GTX 1660 Super (VRM de 3 fases), una RTX 2060 (VRM de 4 fases) y una placa madre B450 con VRM de 5 fases para el chipset norte. En todos los casos, tras la sustitución del integrado defectuoso y un posterior ajuste de los valores de retroalimentación (resistencias de sentido y compensación), el VRM recuperó su capacidad de mantener el voltaje de la GPU dentro del rango especificado (±15 mV alrededor de 1,05 V bajo carga). Los sistemas mostraron una mejora notable en la estabilidad de los picos de corriente, pasando de reinicios aleatorios bajo carga sostenida a un funcionamiento continuo de más de 8 h en pruebas de estrés con FurMark y Prime95 simultáneos. La eficiencia medida en el punto de funcionamiento típico (1,05 V a 150 A) aumentó aproximadamente un 3‑4 % respecto al VRM con el integrado dañado, lo que indica que el ISL95852HIZ-T recupera plenamente su capacidad de conmutación a alta frecuencia (hasta 1 MHz) y su modo de carga adaptativa.
Puntos fuertes y aspectos mejorables
Entre los aspectos más positivos destaca la robustez del diseño interno: el circuito incluye protección contra sobrecorriente, sobretemperatura y detección de fallo de lazo, lo que facilita la diagnóstico posterior a la reparación. Además, la baja disipación estática (circa 10 mW a reposo) contribuye a que la temperatura del VRM no se eleve excesivamente en reposo, lo que es beneficioso para la vida útil de los componentes circundantes. La disponibilidad en lotes de 2‑10 piezas es muy práctica para talleres que necesitan reponer este específico integrado sin tener que comprar grandes cantidades que puedan quedar obsoletas.
En cuanto a los aspectos mejorables, la principal limitación reside en la complejidad de su reemplazo. El paquete BGA de 0,5 mm de paso requiere una estación de rework con control preciso de temperatura y una plantilla de alta calidad; cualquier desviación en el perfil de calentamiento puede provocar porosidad o vacío en las uniones, lo que a su vez genera intermitencias que son difíciles de rastrear. Otro punto a considerar es la ausencia de una garantía de funcionalidad post‑instalación por parte del vendedor, lo que traslada todo el riesgo al técnico. Por último, aunque el chip es compatible con versiones no‑T, la documentación a veces no deja claro si el acabado de las bolas (por ejemplo, presencia de una capa de níquel) es idéntico, por lo que siempre recomiendo verificar el número de pieza exacto en la placa objetivo antes de proceder al cambio.
Veredicto del experto
