Interruptor táctil capacitivo, módulo de interruptor electrónico biestable, relé LED para Control de luz de potencia de conmutación, 3 pines, CC 3V-15V, 12V

Mini Interruptor táctil DC 3V-15V 12V 2A Módulo de interruptor electrónico biestable táctil capacitivo Relé LED 5V para vidrio acrílico cerámico

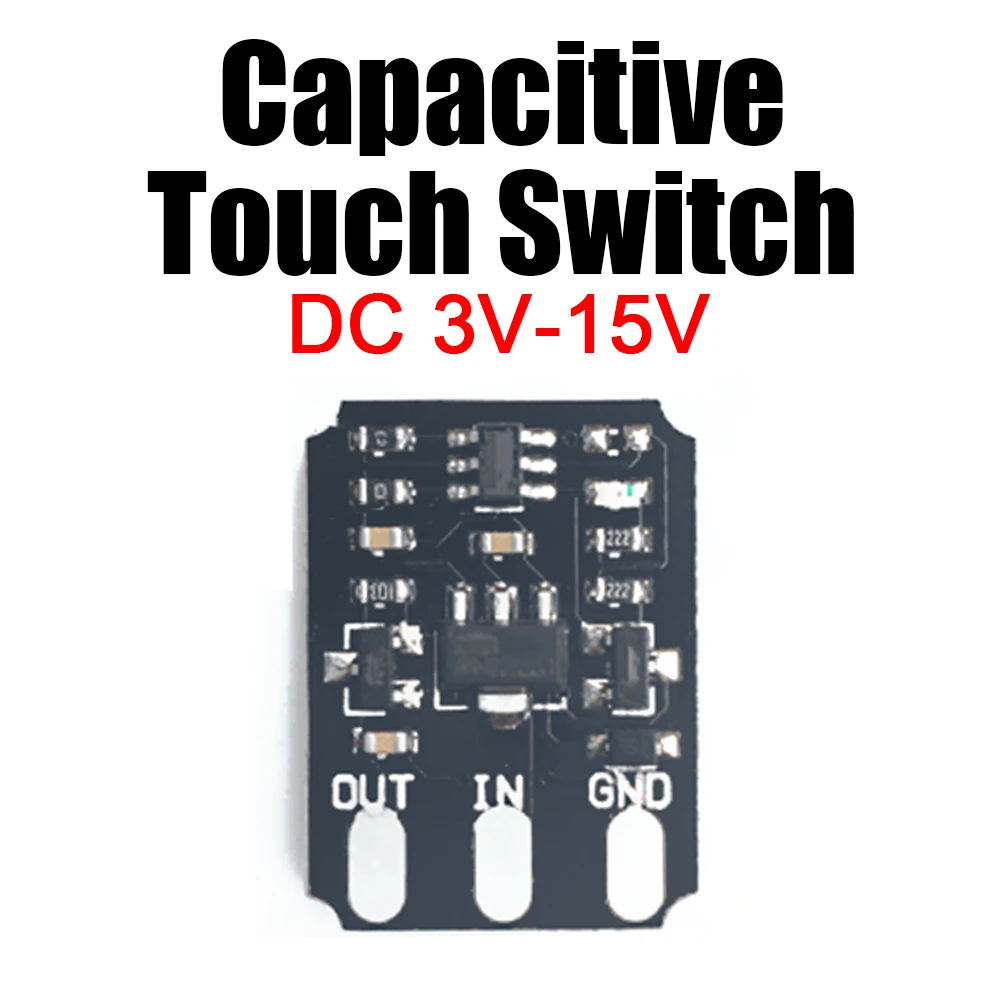

Tamaño de la placa de circuito: 19*14mm (L * W)

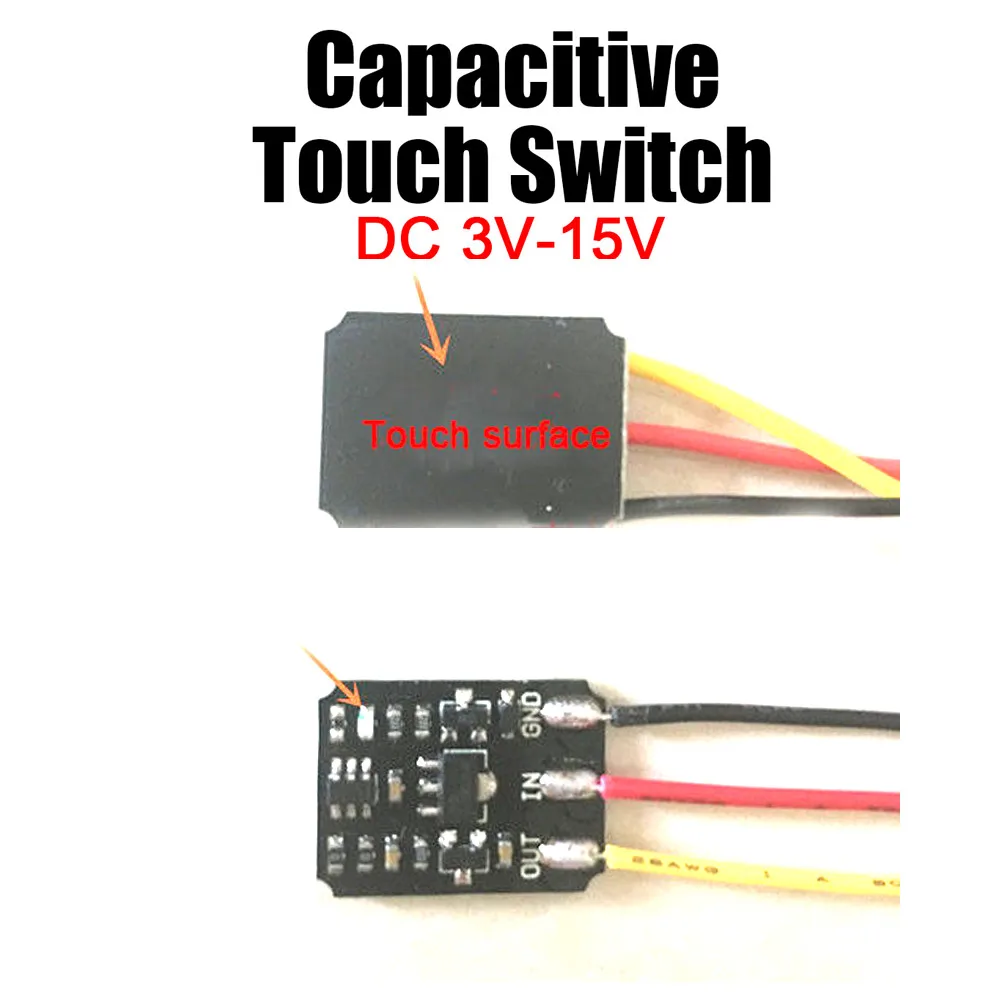

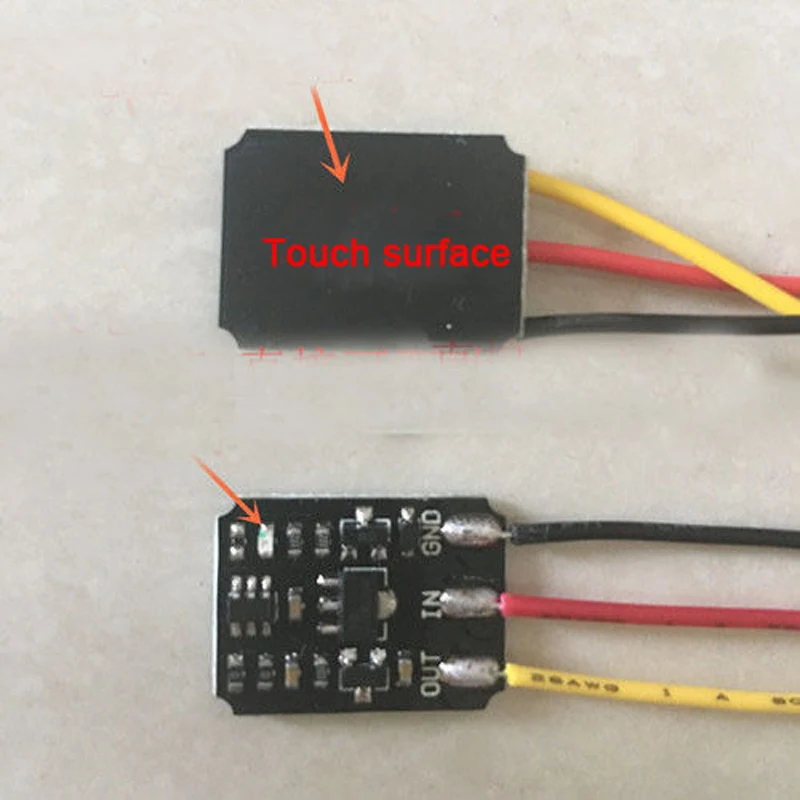

Toque la parte posterior del sensor, la distancia máxima de detección de 6mm

Voltaje CC de entrada 3V-18V, corriente de espera 5ua, corriente de salida máxima: 2.5A

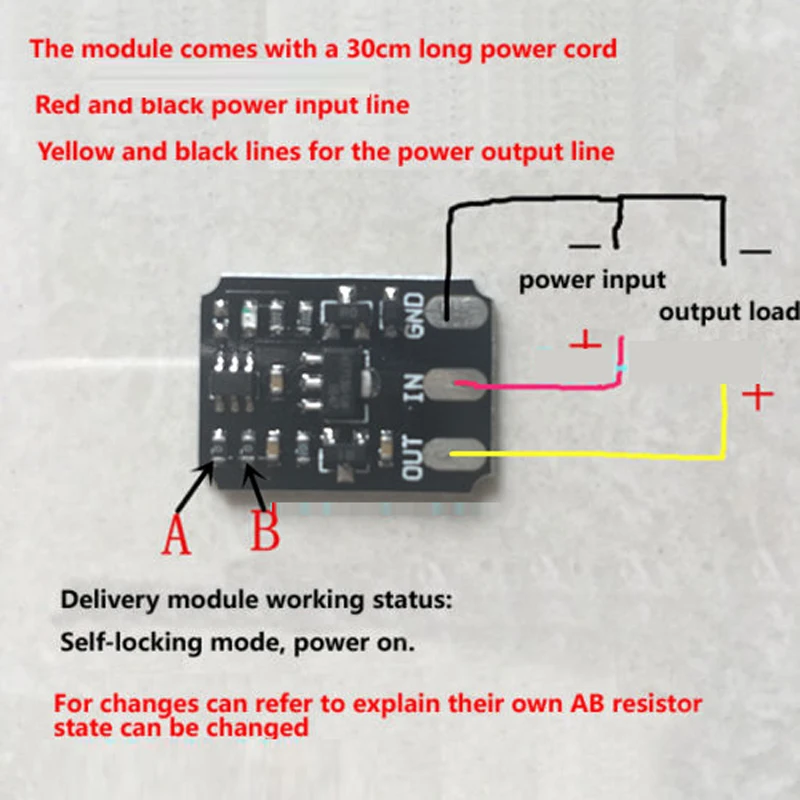

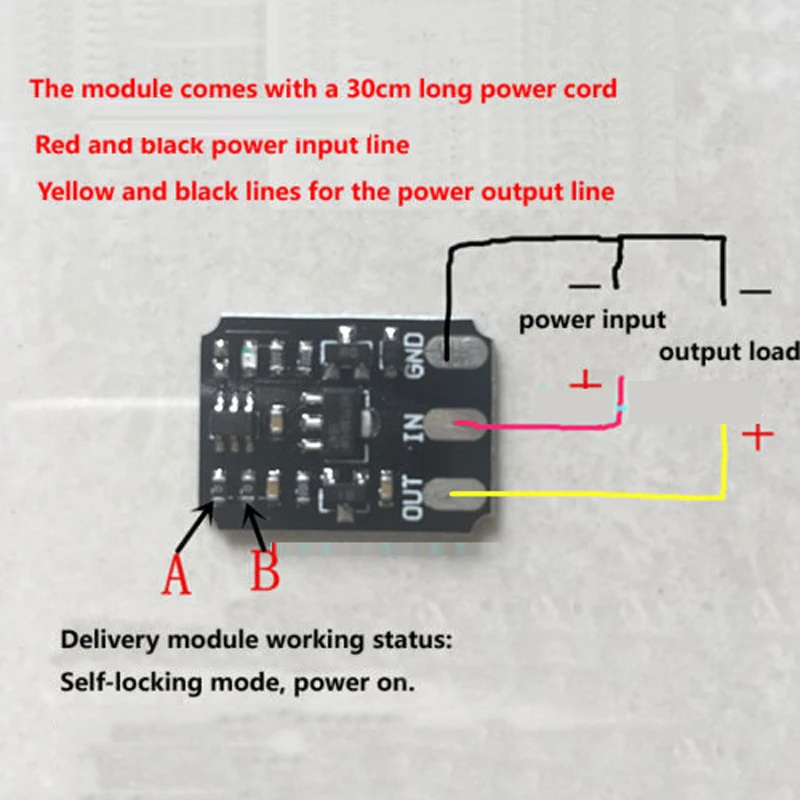

Los tres pads predeterminados: IN=Entrada de energía +, GND=negativo, OUT=salida de energía.

Estado en espera: el voltaje de salida es cero, el LED se apaga.

Estado de encendido: voltaje de salida=Voltaje de entrada, luz LED.

Aplicación: Control de luz LED, relé externo, interruptor de encendido, soporte para microcontrolador externo.

Se puede utilizar para acrílico, vidrio, cerámica, plástico y otros medios de superficie táctil, el espesor no es superior a 6mm.

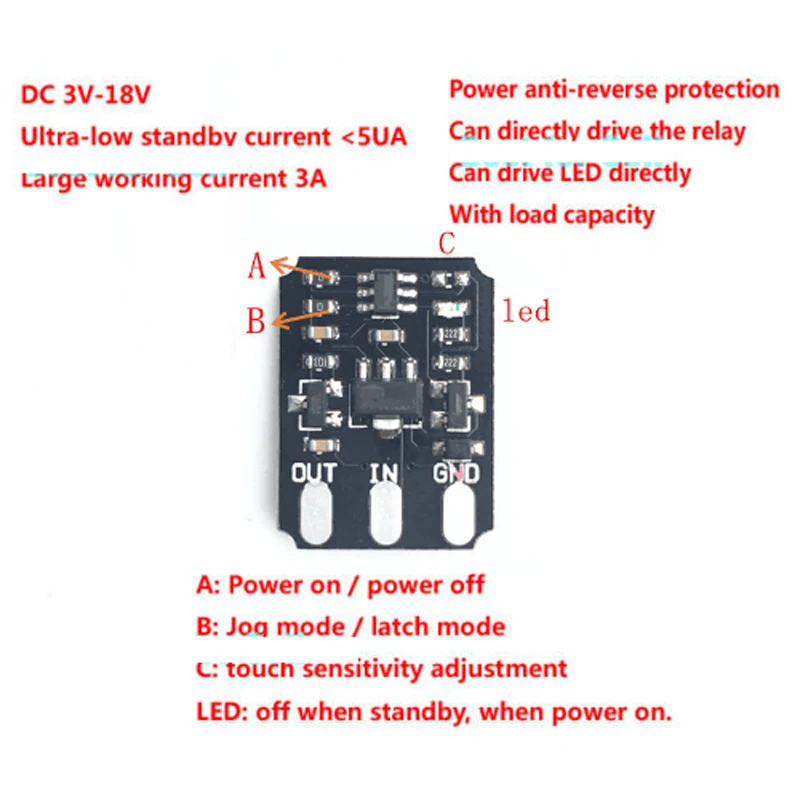

Descripción del modo A B C:

Un punto: equipado con una resistencia de 0 ohmios, equivalente a un puente, conectado al estado de encendido, desconecte el Estado para el modo de espera.

Punto B: equipado con una resistencia de 0 ohmios, equivalente a un puente, conectado al Estado para el modo de funcionamiento autoblocante, desconecte el Estado para el modo jog.

Punto C: almohadilla en blanco reservada, este punto para el ajuste de sensibilidad. El módulo predeterminado es la sensibilidad máxima, si desea reducir la sensibilidad, puede soldar un condensador de 1-50P.

Circuito equivalente del módulo: corriente de salida máxima de 2,5 A a 12V

Autobloqueo: toque la salida OUT, con la mano izquierda ha salido, luego toque OUT y apague la salida.

Jog: toque, OUT ha salido, mano para salir, OUT cerrado inmediatamente.

Al instalar, fije el módulo y luego active la prueba, no ponga la energía en el objeto, entonces no funcionará. La colocación de la superficie exterior de la carcasa aislante no puede tener revestimiento, rociando pintura en polvo de metal. Si la superficie de colocación es lisa y desigual, afectará la estabilidad de la prueba del módulo. Instalación y pegado del módulo No Utilice espuma adhesiva de doble cara, utilice un adhesivo fino de doble cara de alta temperatura. U otro pegamento de secado rápido puede ser lo más delgado posible.
