Descripción

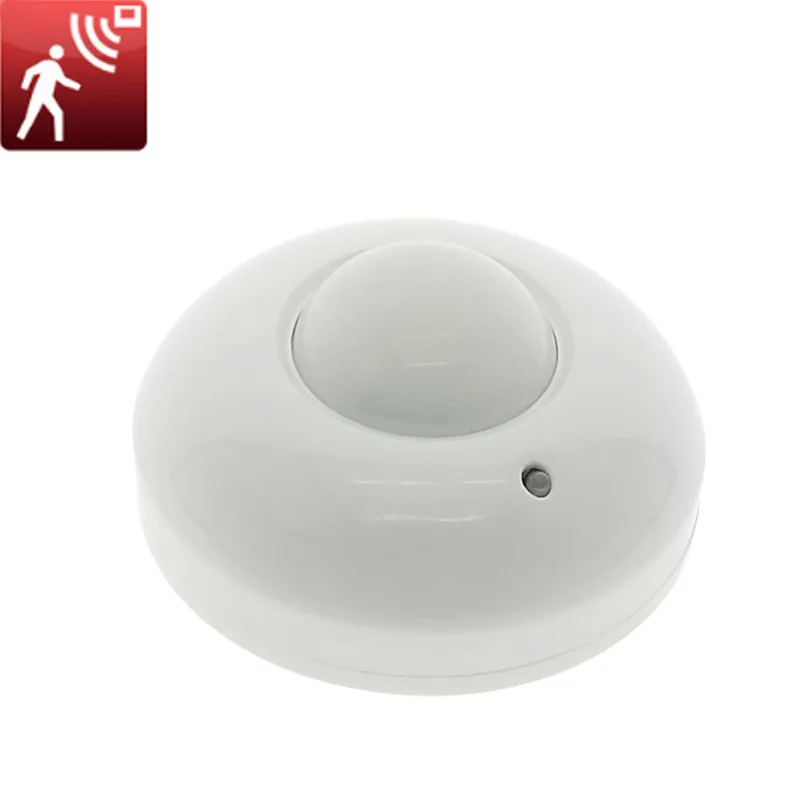

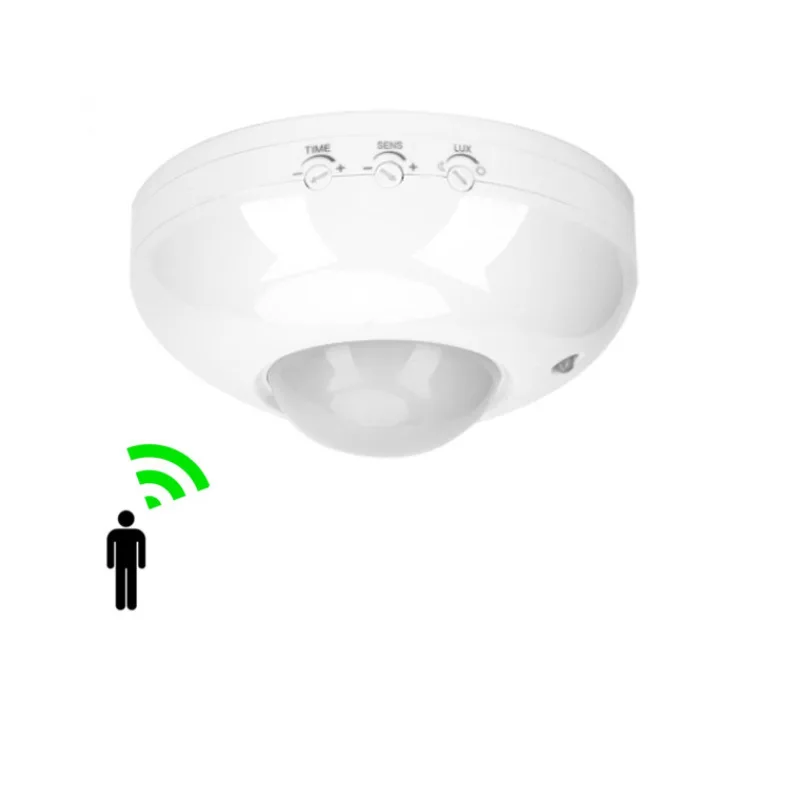

Interruptor de sensor de movimiento PIR infrarrojo de techo automático de alta sensibilidad de 360 grados sensor de movimiento de luz led 220V
Instrucción
El interruptor de sensor de movimiento adopta un buen detector de sensibilidad, circuito integrado. Reúne funciones de automatismo, comodidad, seguridad, ahorro de energía y practicidad. El amplio campo de detección consiste en detectores. Funciona recibiendo rayos infrarrojos de movimiento humano. Cuando se entra en el campo de detección, puede iniciar la carga de inmediato e identificar automáticamente el día y la noche. Su instalación es muy conveniente y su uso es muy amplio. Tiene funciones de indicación de potencia e indicación de detección.
ESPECIFICACIÓN:
Fuente de alimentación: 110 -220V/AC
Rango de detección: 360 °
Frecuencia de potencia: 50Hz
Temperatura de trabajo: -20 °C ~ + 40 °C
Luz ambiental: 3-2000LUX (ajustable)
Humedad de trabajo: 93% RH
Retraso de tiempo: Min: 10 segundos ± 3 segundos Max: 7min ± 2min
Altura de instalación: 2,2-4M
Consumo de energía: W 0,45 (trabajo) W 0,1 (estático)
Carga nominal: 1200W (lámpara incandescente) 300W (lámpara ahorradora de energía)
Velocidad de movimiento de detección: 0,6 ~ 1,5 m/s
Distancia de detección: 6m máx. (24 °C)
FUNCIÓN:
1. Puede identificar el día y la noche: el consumidor puede ajustar la luz ambiental del trabajo. Puede funcionar durante el día y por la noche cuando se ajusta en la posición "Sol" (máx.). Puede funcionar en la luz ambiental menos de 3LUX cuando se ajusta en la posición "Luna" (min). En cuanto al patrón de ajuste, consulte el patrón de prueba.
2. El retardo de tiempo se añade continuamente: Cuando recibe las segundas señales de inducción después de la primera inducción, calculará el tiempo una vez más en el descanso básico del primer retardo de tiempo.
3. El retardo de tiempo es ajustable. Se puede configurar según el deseo del consumidor. El tiempo mínimo es de 10 segundos ± 3 segundos. El máximo es de 7min ± 2min.
INSTALACIÓN: (ver la figura)
1. Apague la alimentación.
2. Gire el soporte inferior en el sentido de las agujas del reloj y quítelo. El cable de alimentación cruza el orificio en el medio del soporte inferior.
3. Fije el soporte inferior en la posición seleccionada con tornillos de expansión.
4. Conecte la potencia y la carga a la columna de cables de conexión del sensor de acuerdo con el diagrama de cables de conexión.
5. El sensor apuntó a la boca del soporte inferior y se giró en sentido antihorario.
PRUEBA:

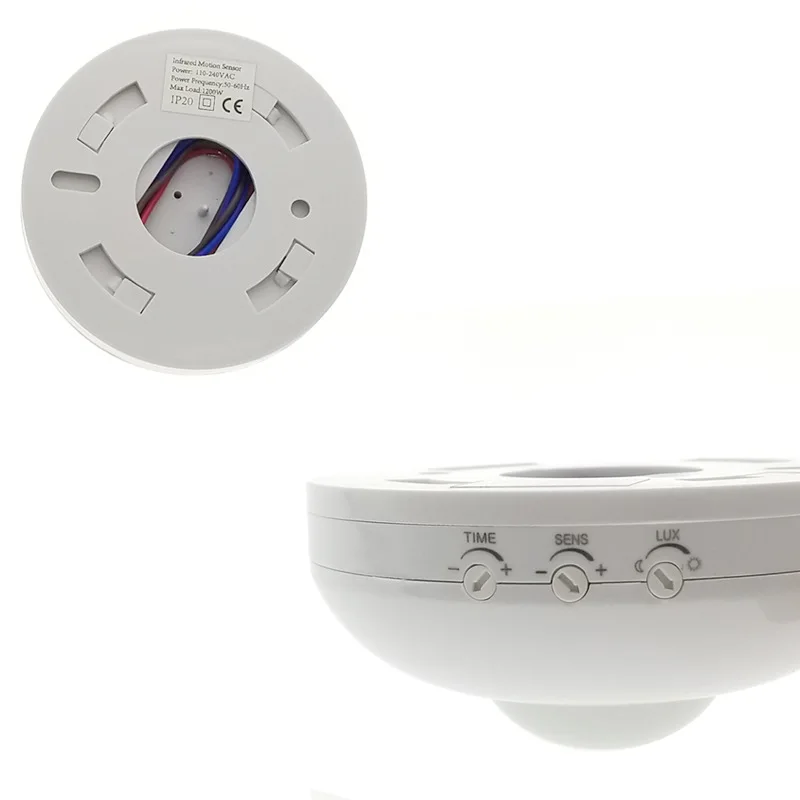

1. Gire la perilla TIME a la posición mínima (-) en sentido antihorario. Gire la perilla LUX a la posición SUN en sentido antihorario.
2. Encienda la alimentación; la carga controlada y la lámpara de indicación no funcionan. Precaliente 30 segundos después, la lámpara de carga e indicación debe estar encendida sincronizadamente. En ausencia de señales de inductor, la carga debe detenerse en 5-30 segundos, la lámpara indicadora se apaga.
3. el primer sentido de que termine Después, volverá a sentir después de 5 ~ 10 segundos. La carga debería funcionar. Cuando no hay señales de inductor en la lámpara indicadora, la carga debe detenerse en 5-15 segundos.
Perilla LUX de las agujas del reloj en el mínimo (posición LUNA). Si se ajusta en menos de 3LUX, la carga del inductor no debería funcionar después de que la carga deje de funcionar. Si cubre la ventana de detección con los objetos opacos (toalla, etc.), la carga funciona. En condiciones sin señal de inducción, la carga debe dejar de funcionar en 5-15 segundos.
Nota: cuando lo pruebe a la luz del día, gire la perilla LUX a la posición (SOL), de lo contrario, la lámpara del sensor no podría funcionar.
NOTAS:
1. Un electricista o un humano experimentado puede instalarlo.
2.Los objetos de los disturbios no pueden ser considerados como la base de la instalación.
3. Delante de la ventana de detección no hay objetos obstaculizados o disturbios que afecten a la detección.
4. Evite instalarlo cerca de zonas de alteración de la temperatura del aire, como aire acondicionado, calefacción central, etc.
5. Por favor, no abra la caja por su seguridad si encuentra el enganche después de la instalación.
6. Si hay alguna diferencia entre las instrucciones y la función que tiene el producto, dé prioridad al producto y lamentamos no informarle adicionalmente.
