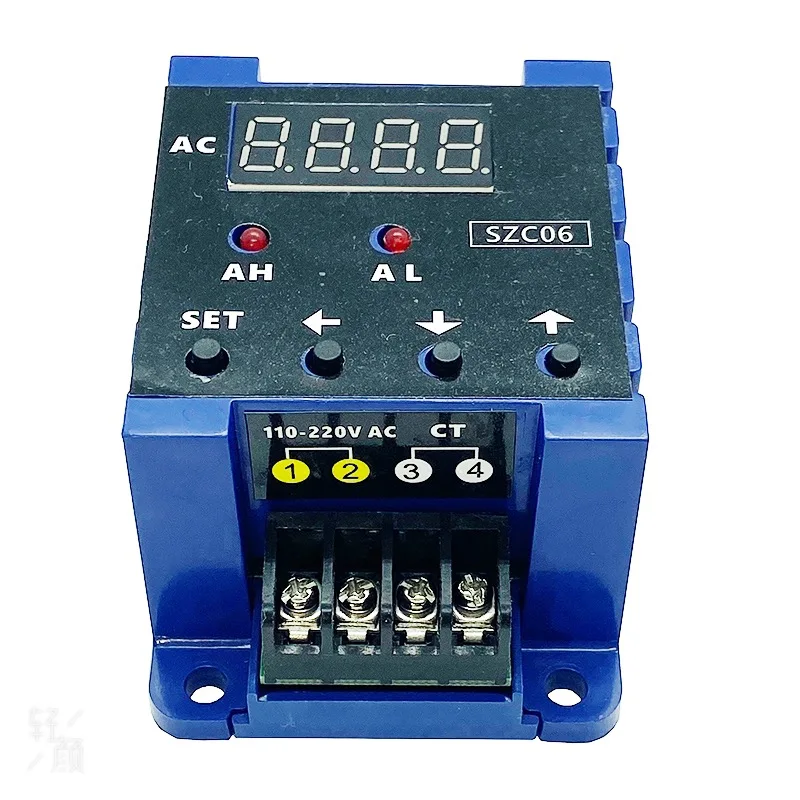

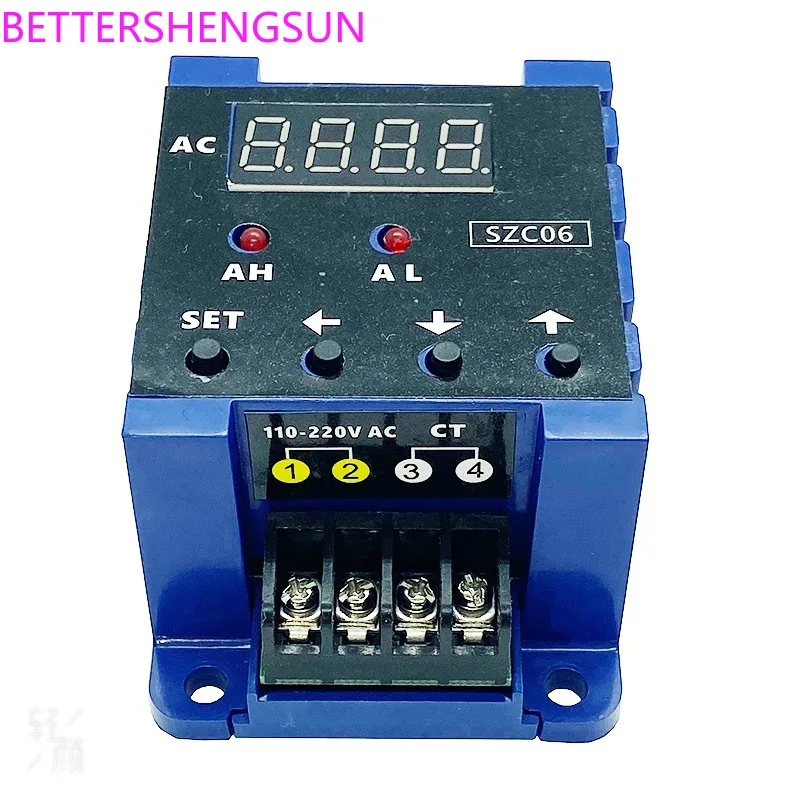

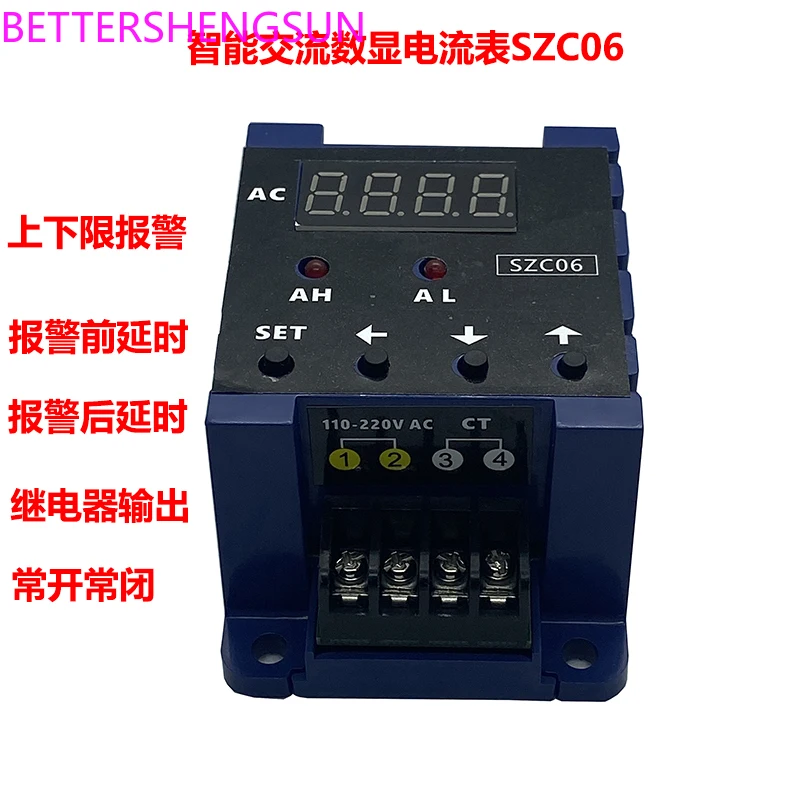

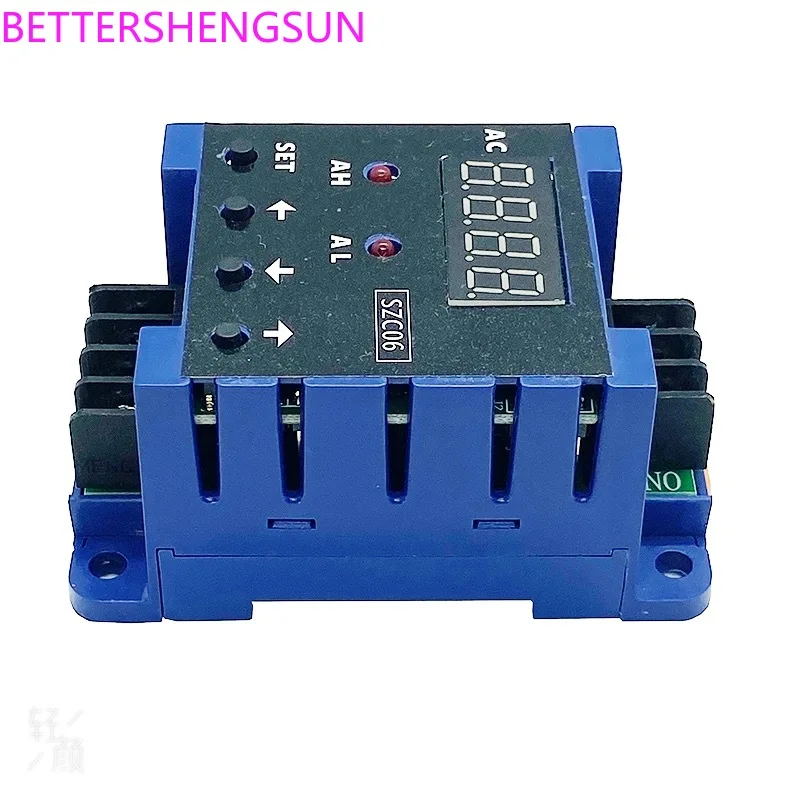

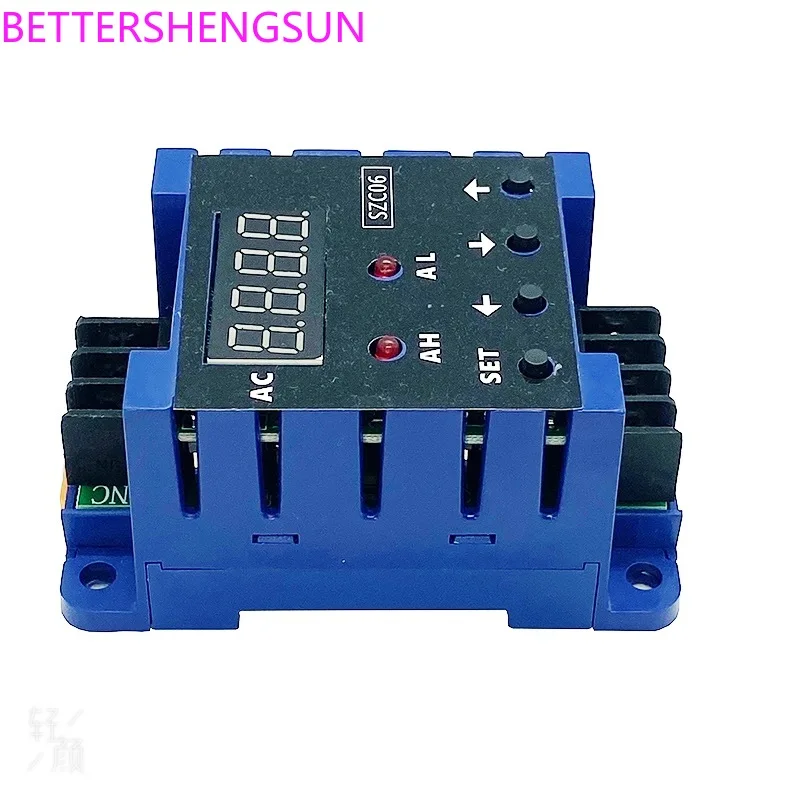

SZC06Amperímetro de pantalla digital inteligente AC

Funciones básicas:

El reloj inteligente actual se utiliza para medir y mostrar la corriente única en el circuito eléctrico, y puede agregar una salida de alarma de relé. Puede configurar el retraso de la alarma y la diferencia de devolución de la alarma. Monitoreo de corriente en tiempo real y función de salida de alarma.

Seis funciones del producto:

1. Alarma de límite actual

2. Alarma de límite superior e inferior actual, la alarma es de salida de relé, sin sonido, si necesita sonido, necesita un zumbador externo.

3. Diferencia de retorno de alarma Por ejemplo, si el límite superior se establece en 50 y la diferencia de retorno se establece en 6,Si la corriente supera los 50A, se activará la alarma cuando la corriente caiga a 44A.

4. Después de que la corriente de retardo alcance el valor establecido antes de la alarma, la alarma se activará después del retardo de N segundos.

5. Después de que la corriente de retardo alcance el valor normal después de la alarma, el estado de alarma se liberará después del retardo de N segundos.

6. El bloqueo de la alarma se puede mantener hasta que se genere una alarma, a menos que se libere manualmente (se puede configurar)

Aplicación del producto

1.Protección de sobrecarga actual.

2.Si el equipo de monitoreo funciona normalmente, no hay corriente para cambiar la señal

3.Conexión del equipo, como ventilador de escape de conexión, bomba de agua, máquina de ducha de agua, planta de eliminación de polvo, equipo de protección ambiental, etc.

4.Controle el alimentador para que se alimente automáticamente, bloquee la máquina para detener la alimentación, la cinta transportadora después del funcionamiento normal, reanude automáticamente la alimentación.

5.Cuando se conecta el ventilador o los aparatos eléctricos relacionados, después de apagar el equipo, el ventilador dejará de funcionar durante un período de tiempo.

6.Señal de interruptor para PLC y microordenador de un solo chip, etc.

Parámetros técnicos

Este producto se puede medir directamente: AC 0-5A

1.Transformador de corriente externo: CA */5A (la corriente CA en el rango de 100A,200A,300A,400,500A,600A, etc. se puede aislar y monitorear)

2.Nivel de precisión: 0,5

3.Frecuencia de señal de entrada CA: 45-65Hz

4.Tasa de muestreo; dos veces/s

5.Consumo de energía del circuito de entrada: 0.5VA

6.Fuente de alimentación auxiliar: 110V-220V 50/60Hz, 3VA (explique otra fuente de alimentación auxiliar al realizar el pedido)

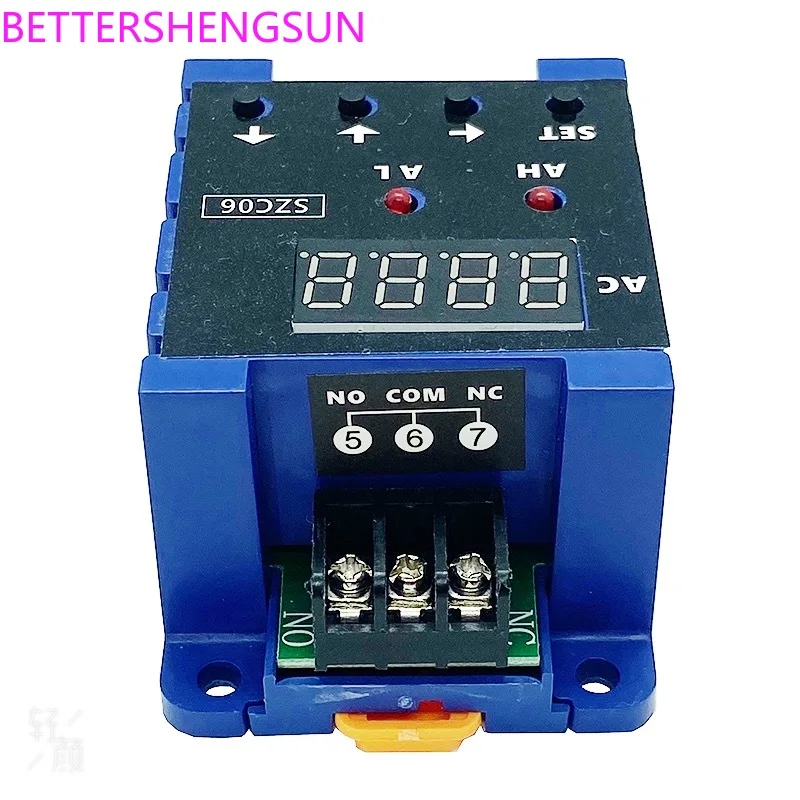

7.Salida de alarma: salida de alarma de límite superior e inferior del mismo relé, capacidad de contacto 6A/250VAC, 6A/30VDC, carga de resistencia

8.Ambiente de trabajo: temperatura-℃ 10-50, temperatura ≤ 85% RH ocasiones no corrosivas

Tamaño del producto

88*54*40MM

El tamaño ya contiene una hebilla naranja

Método de instalación

Instalación de rieles o instalación de ajuste de tornillos.

Precauciones

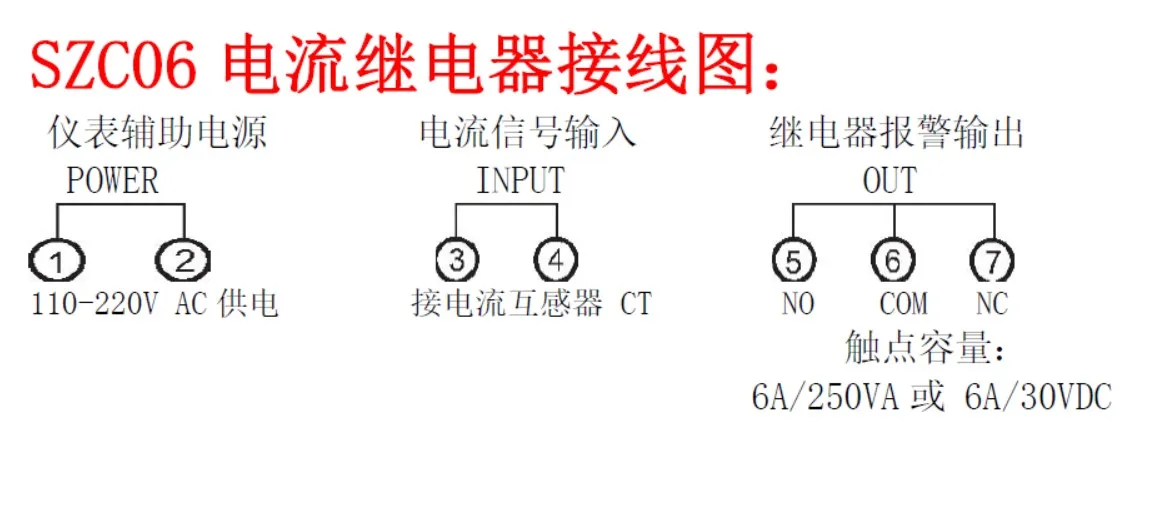

1.Confirme si la fuente de alimentación auxiliar, la señal de entrada y el cableado del instrumento son correctos antes de encenderlo. (El valor correspondiente de la fuente de alimentación auxiliar debe coincidir, de lo contrario el instrumento se quemará)

2.Monitoreo de la corriente de un solo canal, el transformador no puede cruzar múltiples rutas al mismo tiempo, lo que afectará los resultados de la medición.

3.Capacidad de contacto: 6A/250VAC, 6A/30VDC
