Parámetros del producto

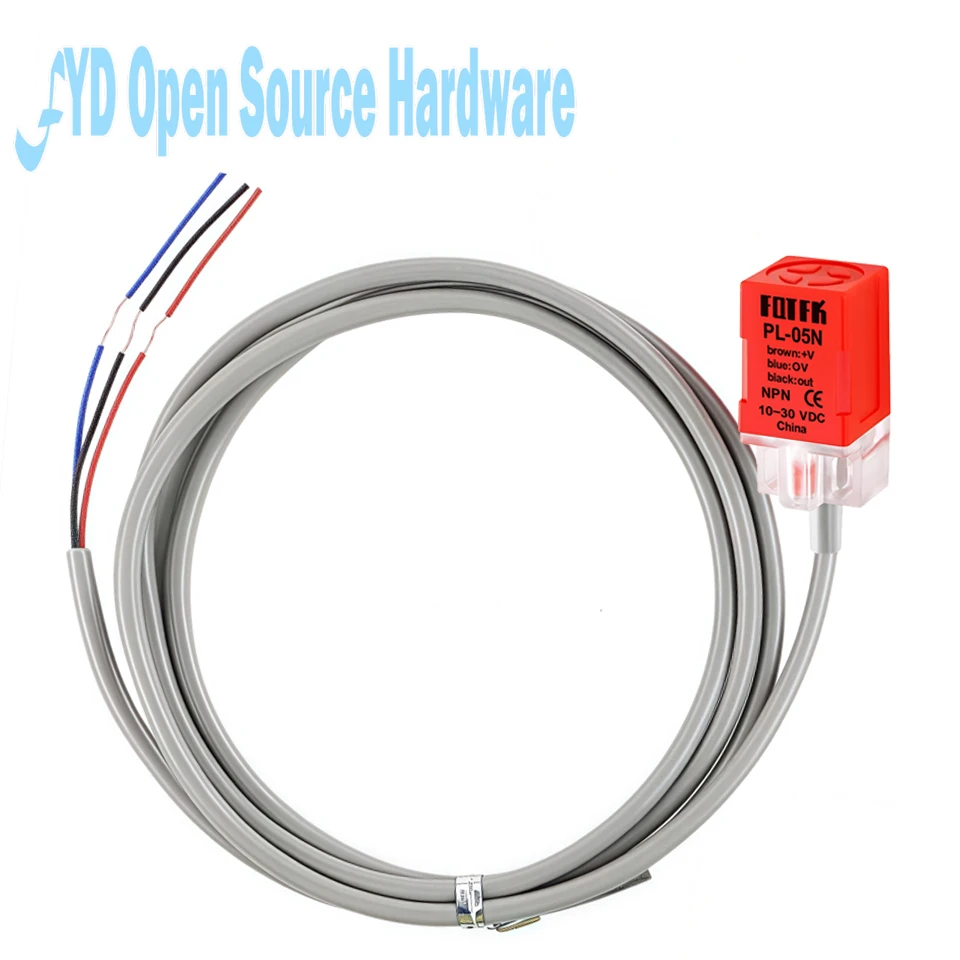

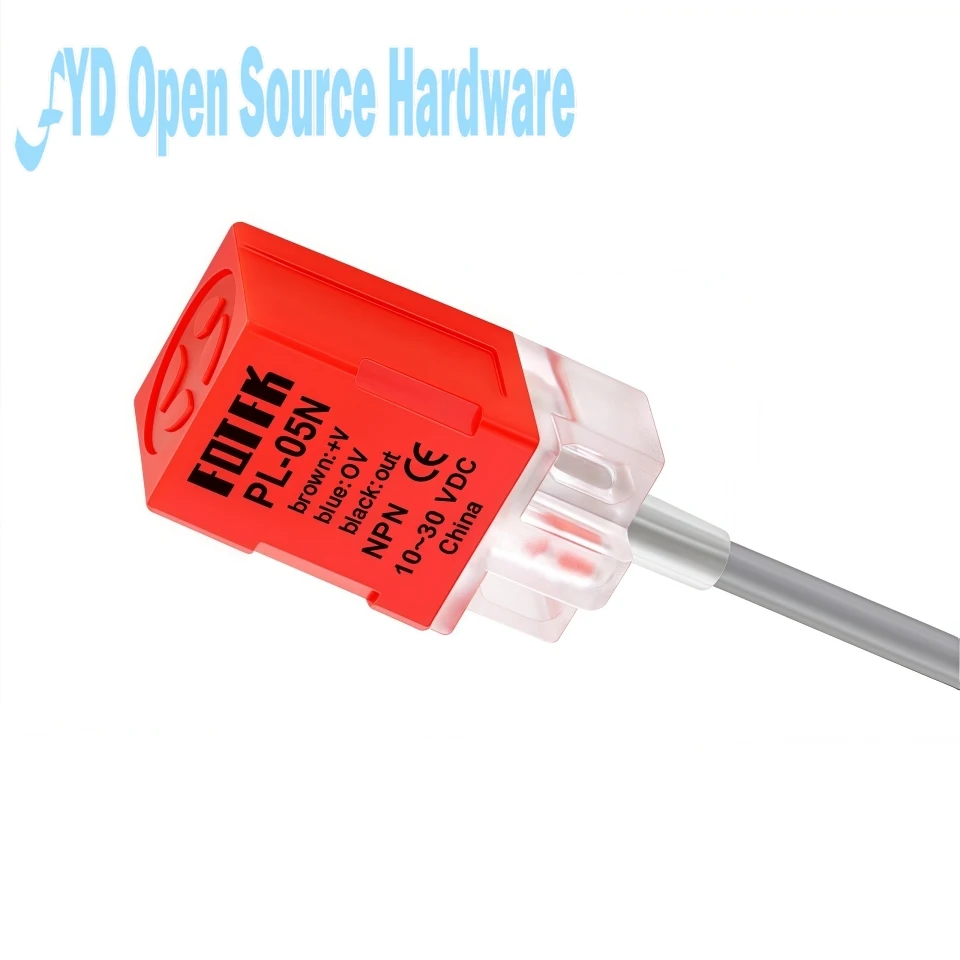

Nombre: Interruptor de proximidad

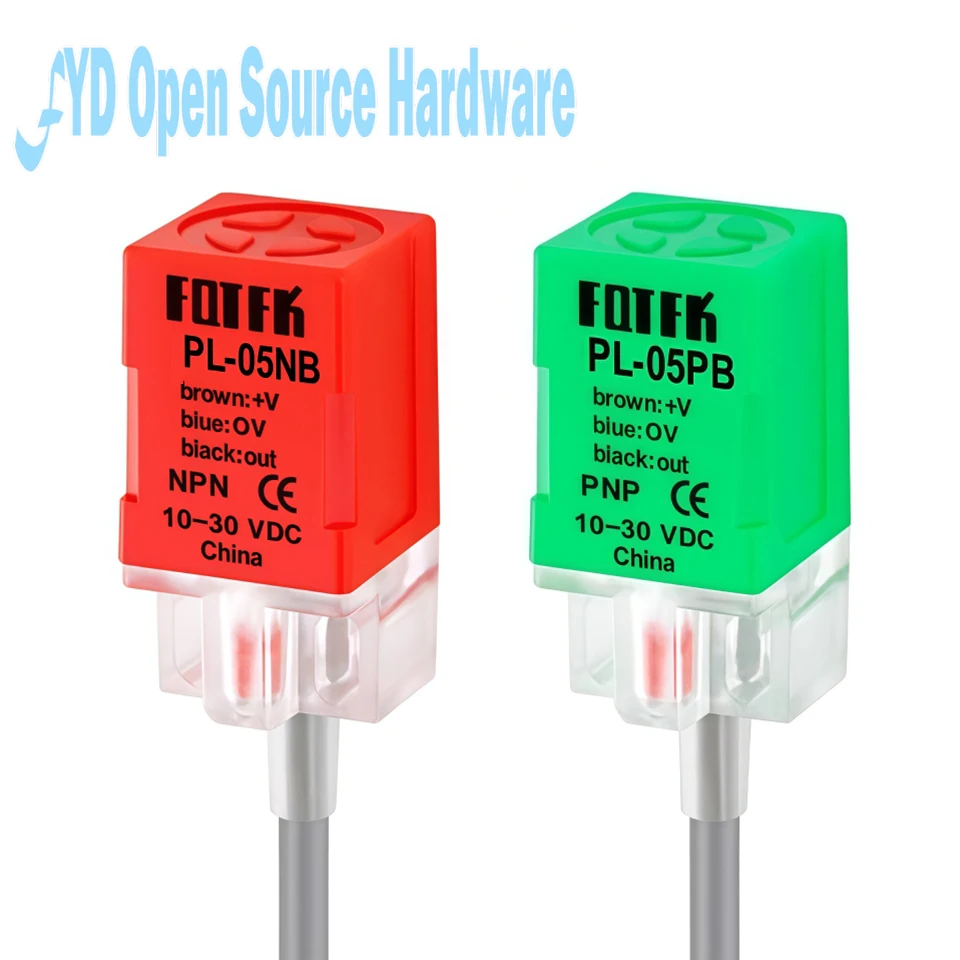

Modelo: PL-05N/PL-05P/PL-05NB/PL-05PB
Formato de salida: NPN/PNP es opcional
Modo de salida: CC de tres cables normalmente abierto
Distancia de detección: 5MM
Objeto de detección: Metal
Corriente de salida: 300MA
Voltaje de salida: 10 a 30 VCC

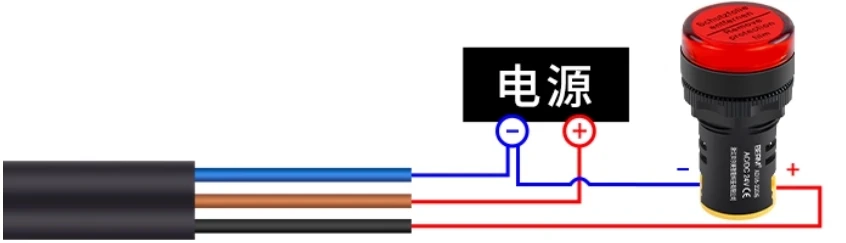

1.Diagrama de cableado NPN normalmente abierto

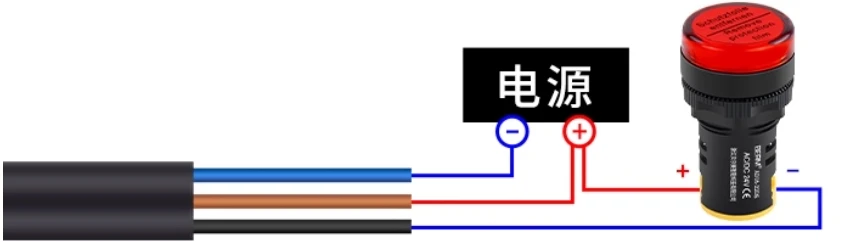

2.Diagrama de cableado NPN normalmente abierto
Descripción normalmente abierta/normalmente cerrada
Descripción NPN/PNP
NO: Normalmente abierto
NC: Normalmente cerrado
NPN: voltaje positivo común, voltaje negativo de salida
PNP: voltaje negativo común, voltaje positivo de salida
NPN NO: Normalmente está abierto en condiciones de funcionamiento. Cuando se detecta un objeto, la línea negra emite una señal de polo negativo.
NPN NC: En el estado de funcionamiento, el cable negro emite la señal del polo negativo. Cuando se detecta un objeto, la señal de salida se desconecta.
PNP NO: Normalmente está abierto en condiciones de funcionamiento. Cuando se detecta un objeto, la línea negra emite una señal de polo positivo.
PNP NC: en el estado de funcionamiento, el cable negro emite la señal del polo positivo. Cuando se detecta un objeto, la señal de salida se desconecta.
