Descripción
Descripción General

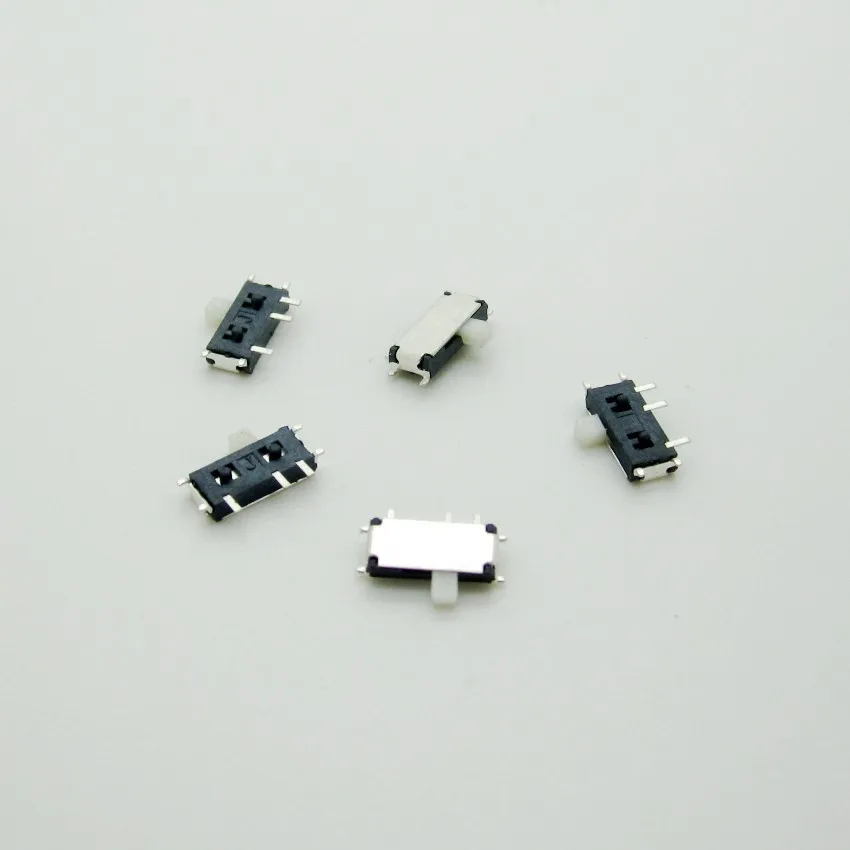

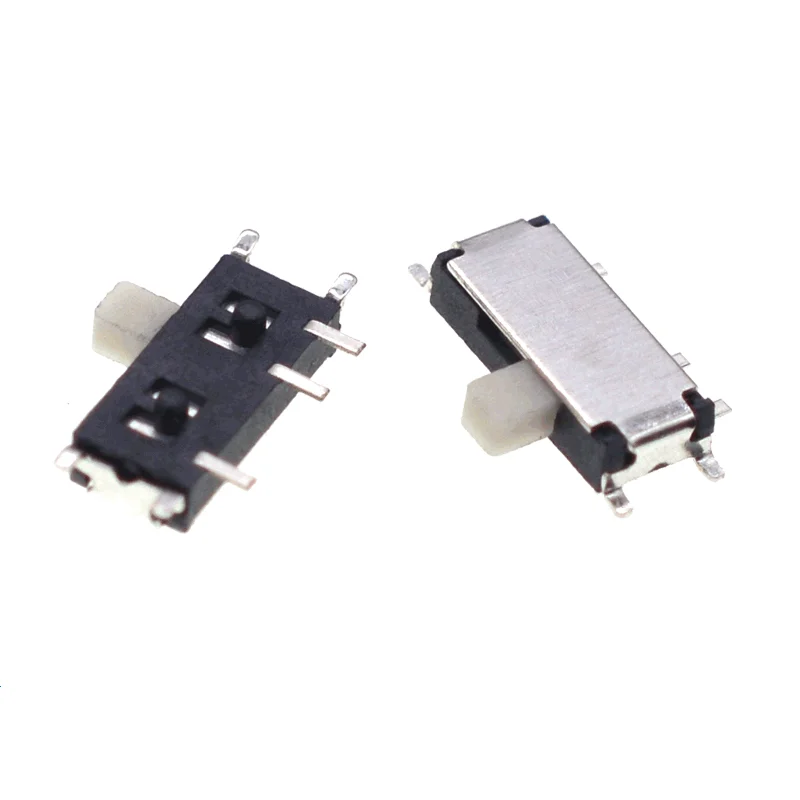

El interruptor MSK-12C02 es un microinterruptor de palanca SMD de 7 pines diseñado para aplicaciones de control de bajo voltaje en circuitos electrónicos compactos. Con configuración SPDT (Single Pole Double Throw) y capacidad de DC 50V 0.3A, este interruptor ofrece una solución confiable para proyectos de electrónica, prototipado y reparación de dispositivos. Su diseño de montaje superficial (SMD) y dimensiones compactas de 7x3x1.5mm lo hacen ideal para aplicaciones donde el espacio es limitado, mientras que su construcción de plástico y metal garantiza durabilidad y funcionamiento confiable en diversas aplicaciones electrónicas.
Características Principales
- Modelo: MSK-12C02
- Tipo: Microinterruptor de palanca SMD
- Pines: 7 pines (3 pines + 4 terminales)
- Contacto: SPDT (1 poste 2 tiro)
- Voltaje: DC 50V máximo
- Corriente: 0.3A máximo
- Cantidad: 20 unidades por paquete
- Precio: €1.05
- Calificación: 5.0/5 estrellas (13 votos)
Configuración SPDT
Características SPDT:
- Single Pole: Un circuito de control
- Double Throw: Dos posiciones de salida
- Contacto: Encendido/apagado
- Posiciones: 2 posiciones estables
- Flexibilidad: Múltiples configuraciones posibles
- Fiabilidad: Contacto eléctrico consistente
Diseño de 7 Pines
Configuración de pines:
- Pines principales: 3 pines de conexión
- Terminales: 4 terminales de soporte
- Diseño: Optimizado para montaje SMD
- Espaciado: Estándar industrial
- Compatibilidad: Universal con PCBs
- Estabilidad: Soporte mecánico robusto
Especificaciones Técnicas
Especificaciones eléctricas:
- Voltaje máximo: DC 50V
- Corriente máxima: 0.3A
- Potencia: 15W máximo
- Resistencia: Mínima pérdida de contacto
- Aislamiento: Protección completa
- Contacto: Material conductor de alta calidad
Especificaciones físicas:

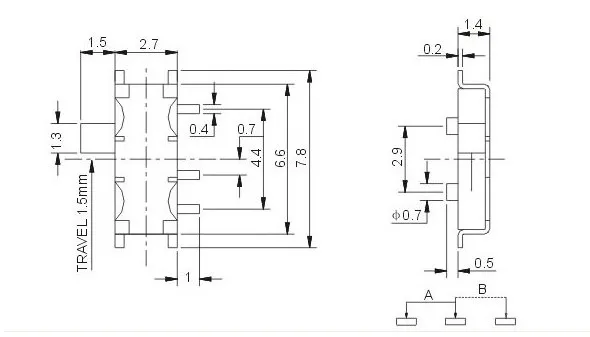

- Dimensiones: 7x3x1.5mm (LWH)
- Altura palanca: 1.5mm
- Material: Plástico y metal
- Color: Plateado y negro
- Peso: Ligero para montaje SMD
- Construcción: Compacta y duradera
Montaje Superficial SMD
Ventajas del montaje SMD:
- Espacio: Ocupa mínimo espacio en PCB
- Automatización: Compatible con montaje automatizado
- Estabilidad: Fijación mecánica robusta
- Eficiencia: Proceso de ensamblaje rápido
- Densidad: Permite mayor densidad de componentes
- Costo: Reducción en costos de manufactura
Aplicaciones Prácticas
Uso en electrónica:
- Prototipos: Desarrollo de circuitos
- Reparaciones: Reemplazo en dispositivos existentes
- DIY: Proyectos electrónicos personales
- Educación: Enseñanza de electrónica
- Pequeños dispositivos: Control en equipos compactos
- Industria: Aplicaciones comerciales
Tipos de circuitos:
- Control de alimentación: Encendido/apagado de módulos
- Selección de modo: Cambio entre configuraciones
- Interruptores de función: Control de características específicas
- Circuitos de prueba: Conmutación en prototipos
- Sensado: Detección de estados
Construcción Duradera
Características constructivas:
- Material externo: Plástico resistente y metal
- Contactos internos: Material conductor de alta calidad
- Palanca: Diseño ergonómico y duradero
- Terminales: Soldadura fácil y segura
- Cuerpo: Compacto y robusto
- Longevidad: Ciclos de operación prolongados
Ventajas del MSK-12C02
- Tamaño compacto: Ideal para espacios reducidos
- Montaje fácil: Compatible con procesos SMD
- Fiabilidad: Operación consistente y duradera
- Versatilidad: Múltiples aplicaciones posibles
- Valor económico: Excelente relación calidad-precio
- Cantidad: 20 unidades para múltiples proyectos
Instalación y Uso
Recomendaciones de instalación:
- Verificar polaridad y conexiones
- Utilizar temperatura de soldadura adecuada
- Evitar sobrecalentar durante soldadura
- Limpiar área de montaje en PCB
- Alinear correctamente los pines
- Aplicar cantidad apropiada de soldadura
- Permitir enfriamiento antes de manipular
Mantenimiento y Cuidado
Cuidados recomendados:
- Almacenamiento: Ambiente seco y fresco
- Manejo: Evitar fuerza excesiva en palanca
- Soldadura: No exceder temperatura recomendada
- Limpieza: Sin líquidos corrosivos
- Inspección: Verificar daños antes de uso
Solución de Problemas
Problemas comunes:
- Sin contacto: Verificar soldadura de pines
- Palanca floja: Reemplazar si hay daño mecánico
- Cortocircuito: Revisar conexiones cercanas
- Resistencia alta: Limpiar contactos si es necesario
- Fallo intermitente: Verificar soldaduras y conexiones
Preguntas Frecuentes
¿Es adecuado para voltaje AC? No, está diseñado específicamente para DC 50V máximo.
¿Puedo usarlo en protoboard? No, es un componente SMD diseñado para montaje en PCB.
¿Cuántos ciclos de operación soporta? Generalmente miles de ciclos con uso normal.
¿Necesita herramientas especiales para instalación? Se requiere estación de soldadura SMD y pinzas precisas.
Especificaciones del Producto
- Modelo: MSK-12C02
- Tipo: Microinterruptor de palanca SMD
- Configuración: SPDT (1 poste 2 tiro)
- Voltaje: DC 50V máximo
- Corriente: 0.3A máximo
- Dimensiones: 7x3x1.5mm
- Material: Plástico y metal
- Cantidad: 20 unidades
- Garantía: Estándar del fabricante
Beneficios para Usuarios
- Versatilidad: Múltiples aplicaciones en electrónica
- Economía: Excelente precio por cantidad
- Calidad: Construcción confiable y duradera
- Compatibilidad: Estándar industrial SMD
- Conveniencia: Paquete de 20 para múltiples proyectos
- Rendimiento: Operación consistente y confiable
Este interruptor MSK-12C02 representa la solución ideal para electrónicos y aficionados que buscan un interruptor compacto y confiable para sus proyectos, ofreciendo una combinación excepcional de tamaño reducido, montaje SMD fácil y rendimiento confiable para aplicaciones de control de bajo voltaje en circuitos electrónicos modernos.
