Descripción

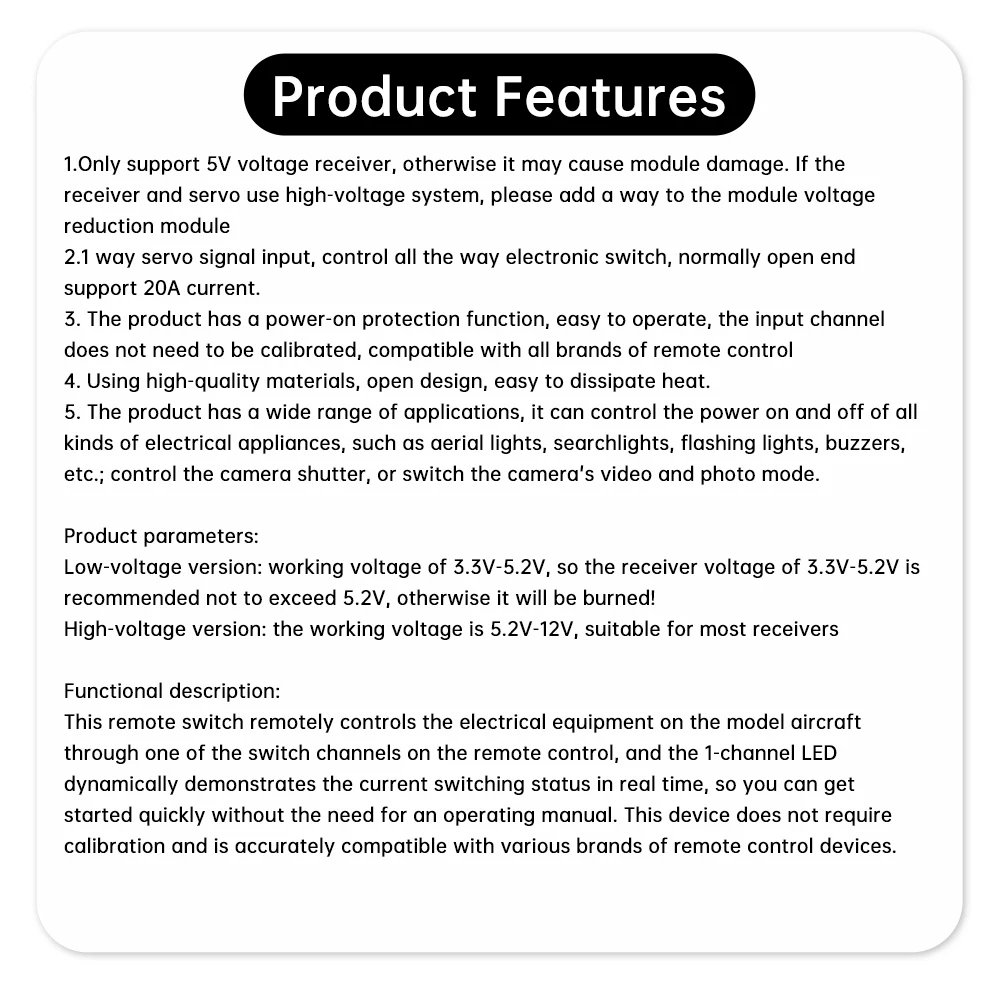

Características:
1. Solo admite receptor de voltaje de 5 V, de lo contrario podría causar daños al módulo.Si el receptor y el servo utilizan un sistema de alto voltaje, agregue una manera al módulo de reducción de voltaje del módulo.

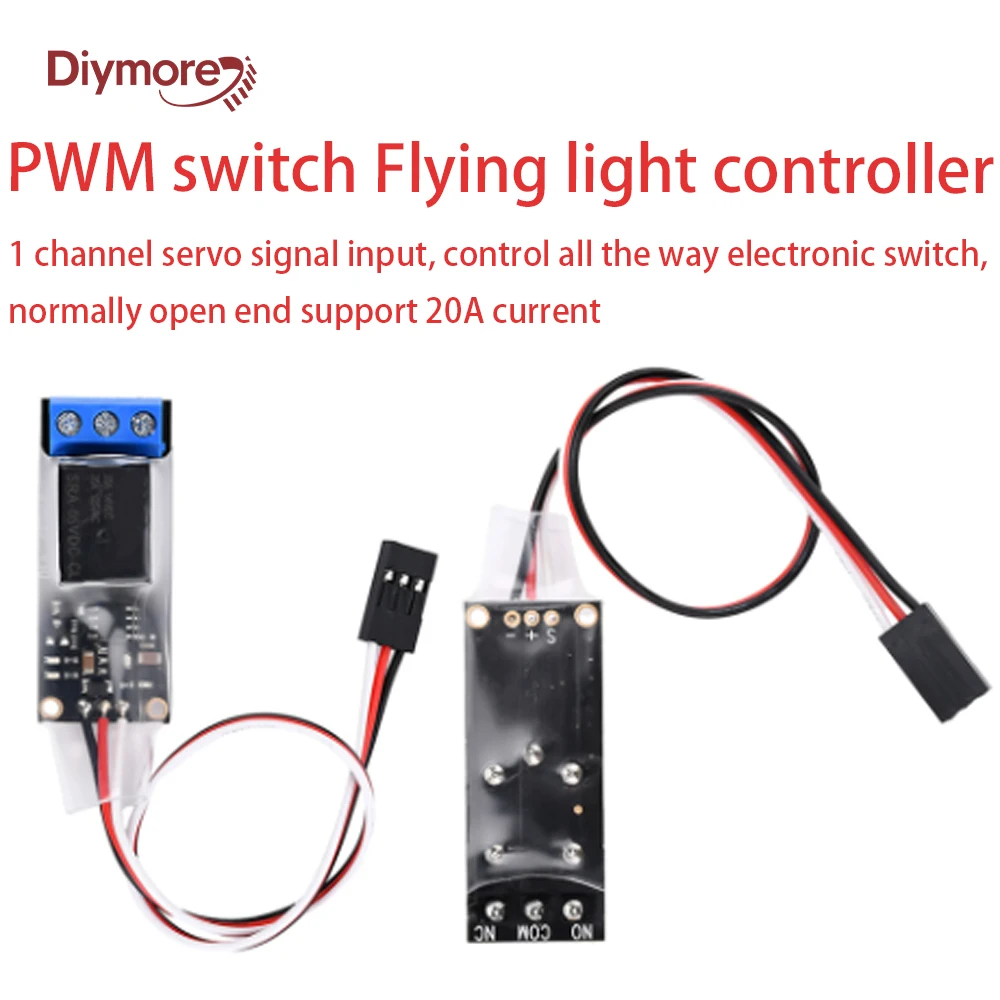

Entrada de señal servo de 2,1 vías, interruptor electrónico de control total, extremo normalmente abierto compatible con corriente de 20 A.

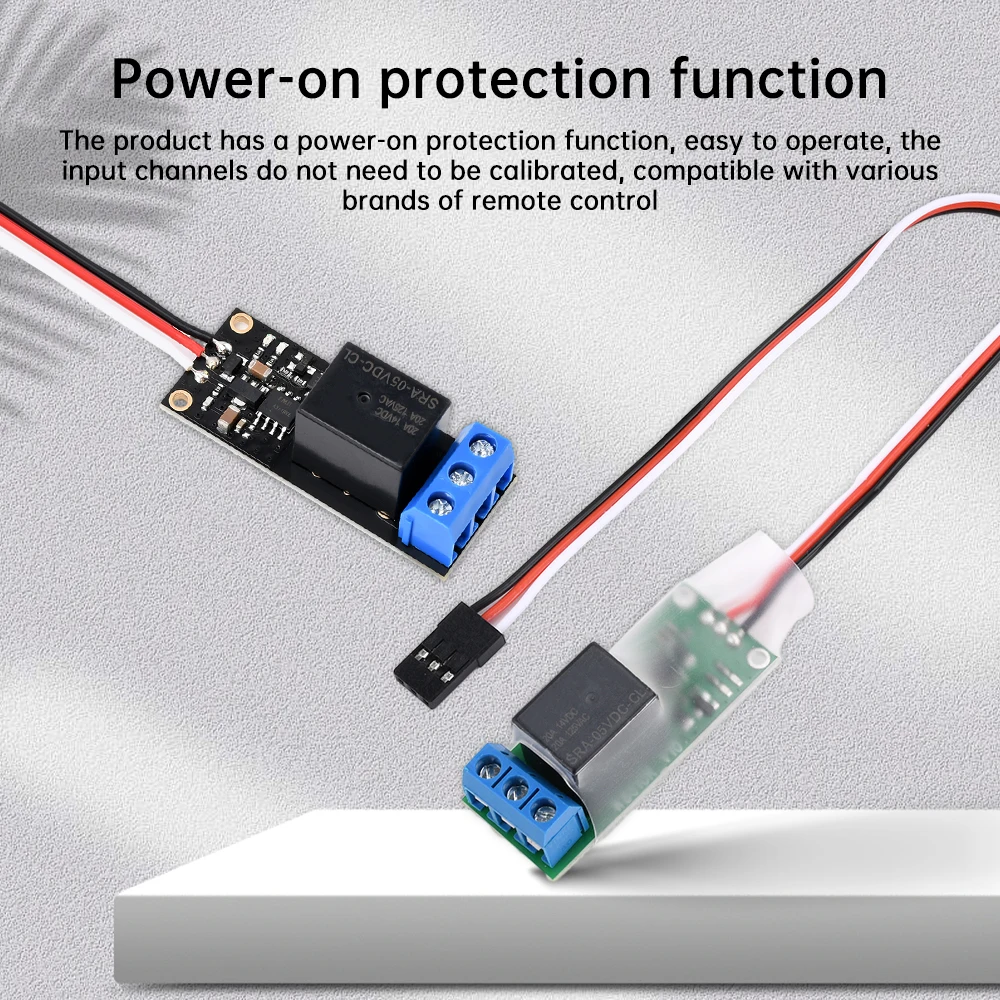

3.El producto tiene una función de protección de encendido, fácil de operar, no es necesario calibrar el canal de entrada, compatible con todas las marcas de control remoto
4.Utilizando materiales de alta calidad, diseño abierto, fácil de disipar el calor.

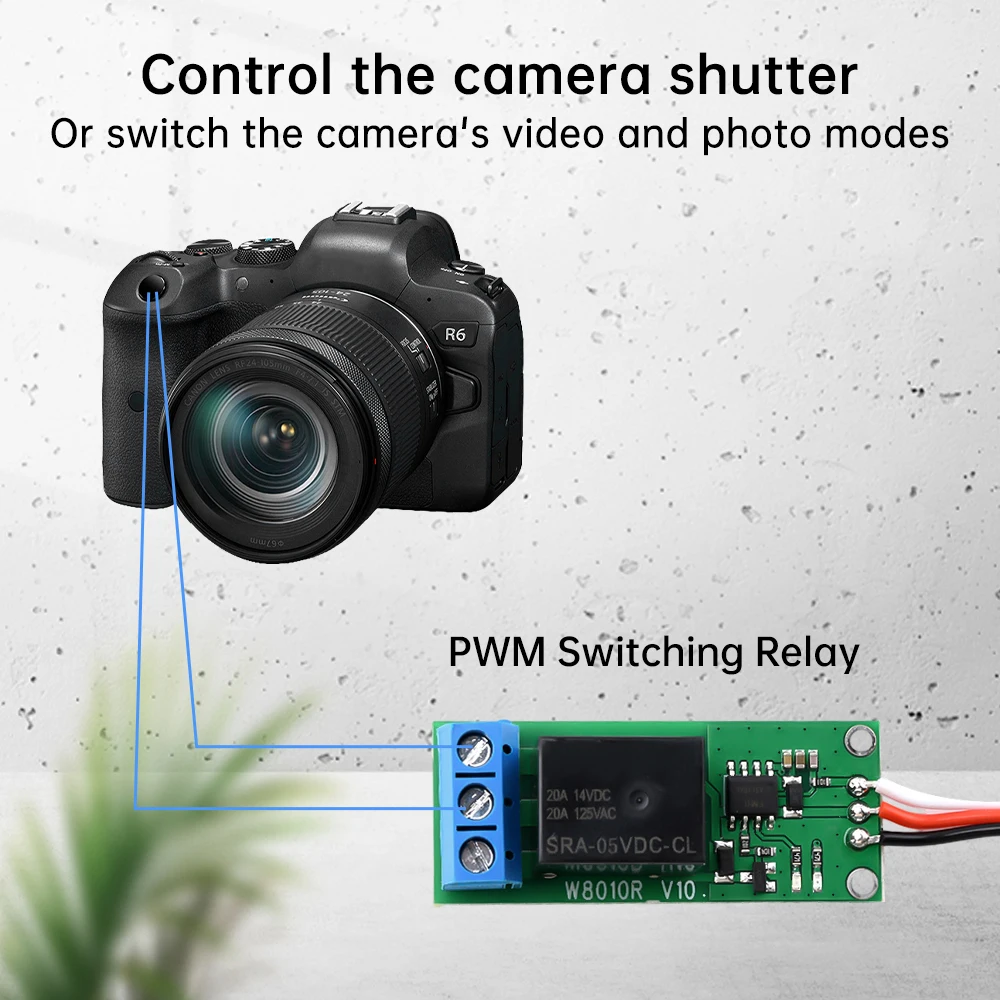

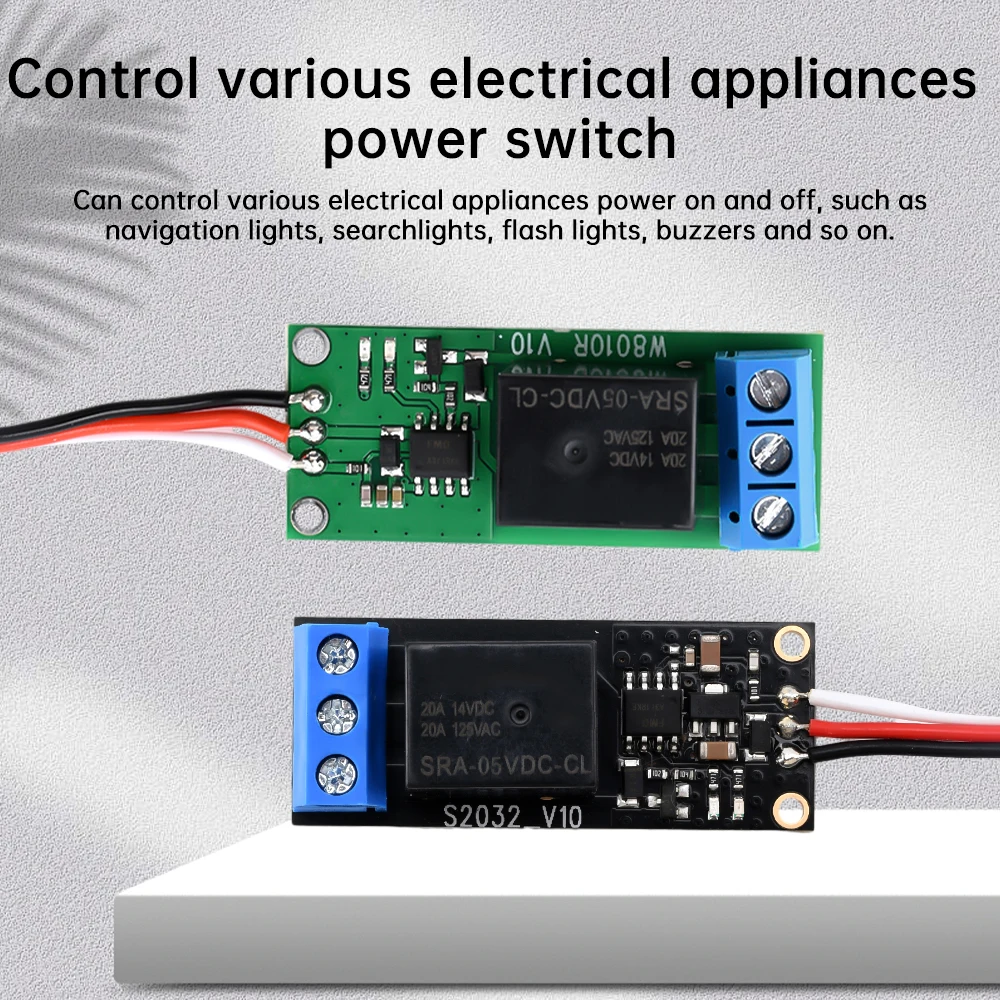

5.El producto tiene una amplia gama de aplicaciones, puede controlar el encendido y apagado de diversos aparatos eléctricos, como luces de navegación, reflectores, luces de flash, zumbadores, etc.; controla el obturador de la cámara o cambia el modo de vídeo y foto de la cámara.
Parámetro:

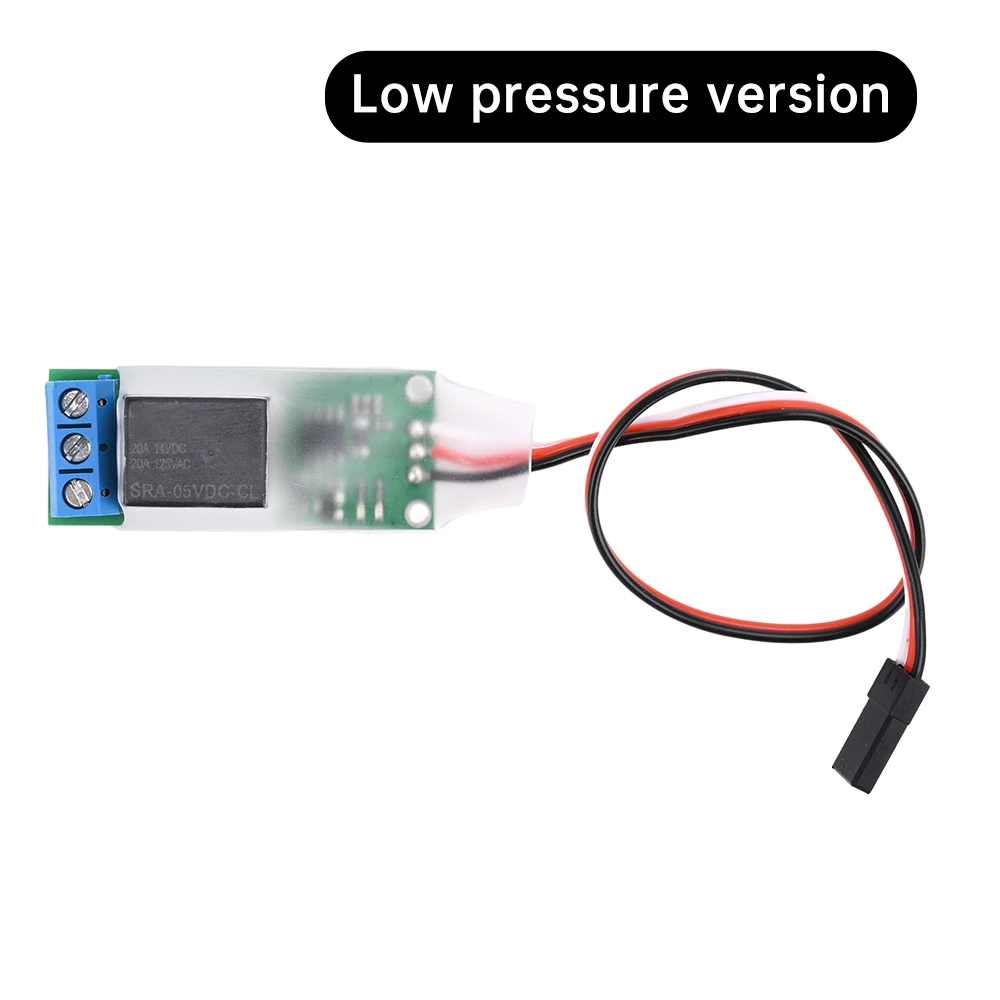

Versión de bajo voltaje:
El voltaje de funcionamiento es de 3,3 V-5,2 V, por lo que el voltaje del receptor es de 3,3 V-5,2 V, se recomienda no exceder los 5,2 V, de lo contrario se quemará.

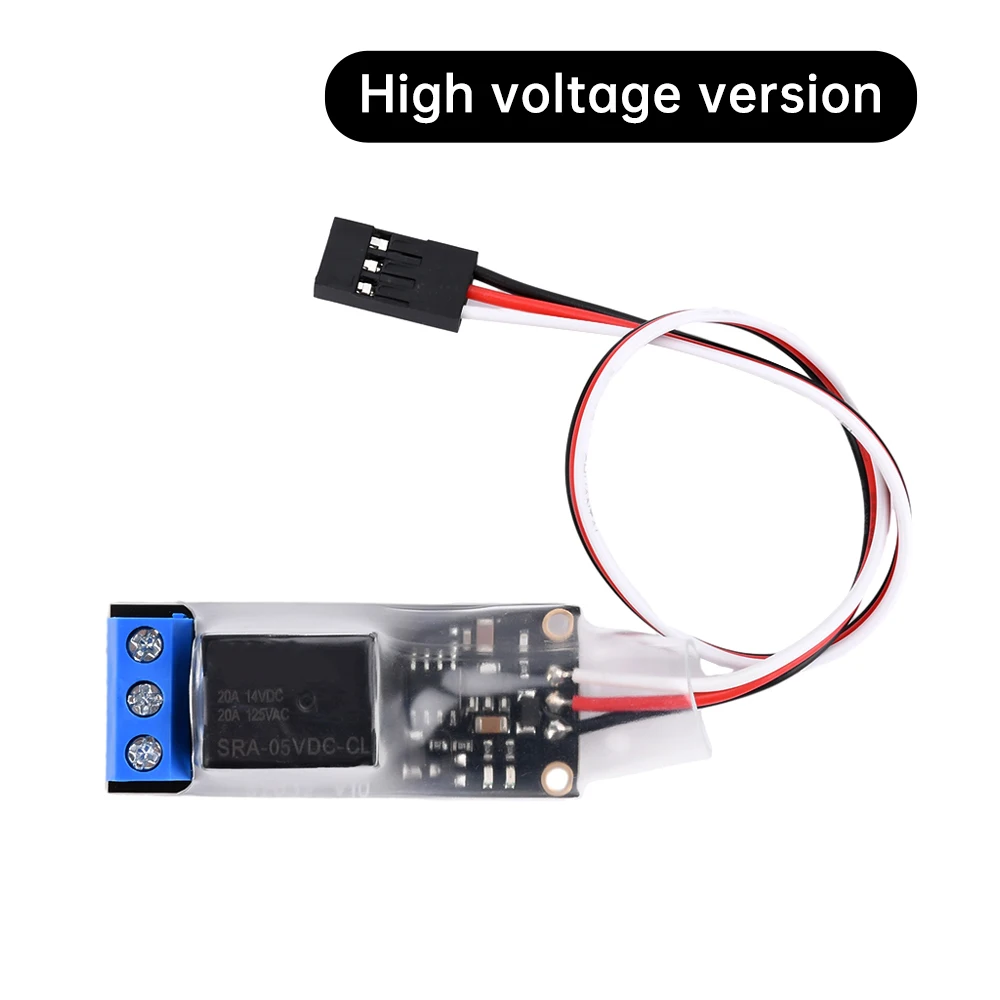

Versión de alto voltaje: el voltaje de funcionamiento es 5,2 V-12 V, adecuado para la mayoría de los receptores
Descripción de la función.
Este interruptor remoto controla de forma remota el equipo eléctrico del modelo de avión a través de uno de los canales de conmutación del control remoto, y el LED de 1 canal demuestra dinámicamente el estado actual del interruptor en tiempo real, para que pueda comenzar rápidamente sin necesidad de un manual de operación.Este dispositivo no requiere calibración y es compatible con precisión con varias marcas de dispositivos de control remoto.
Instrucciones de uso:

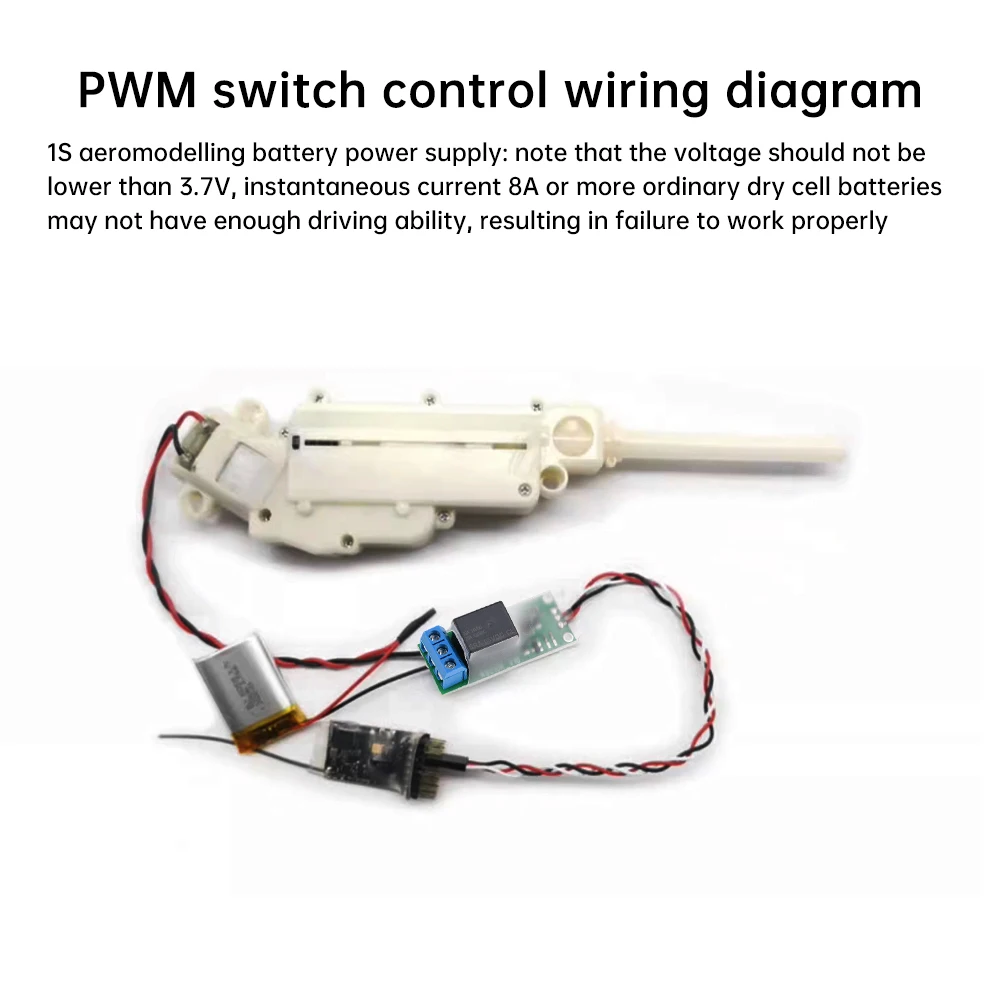

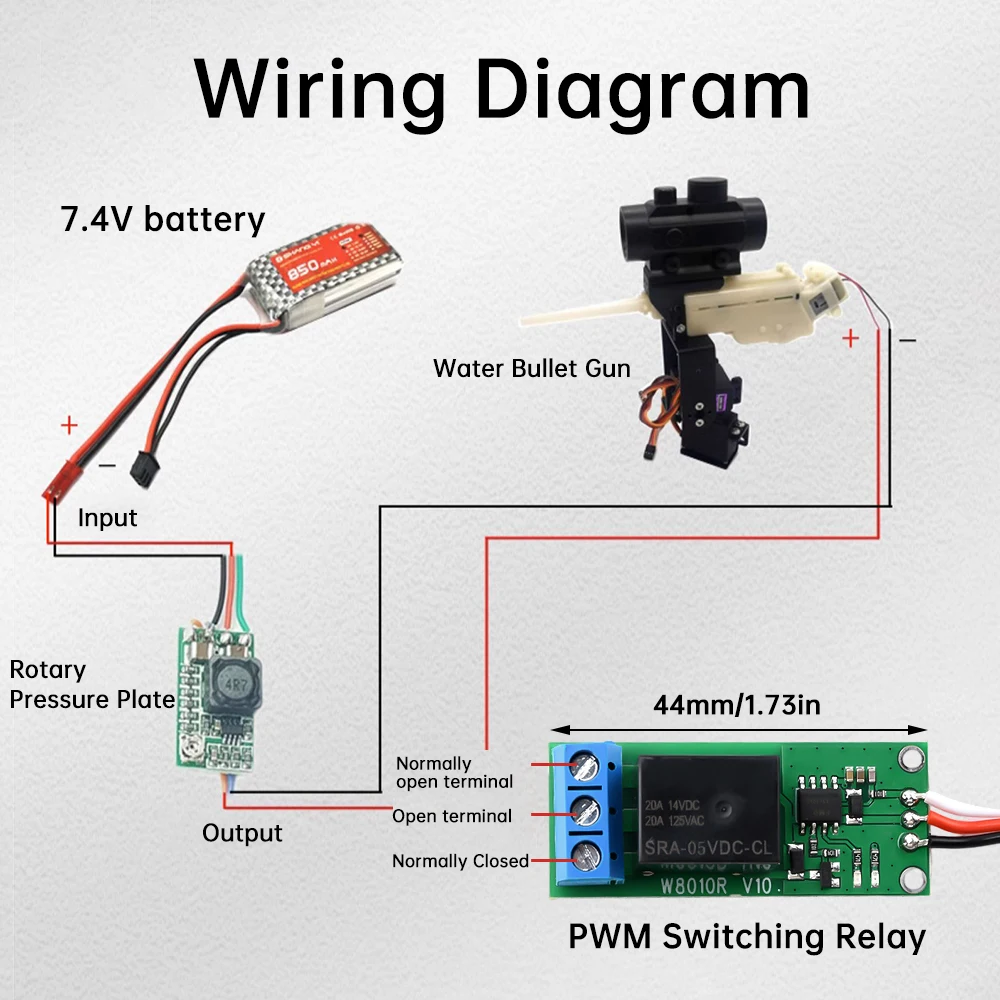

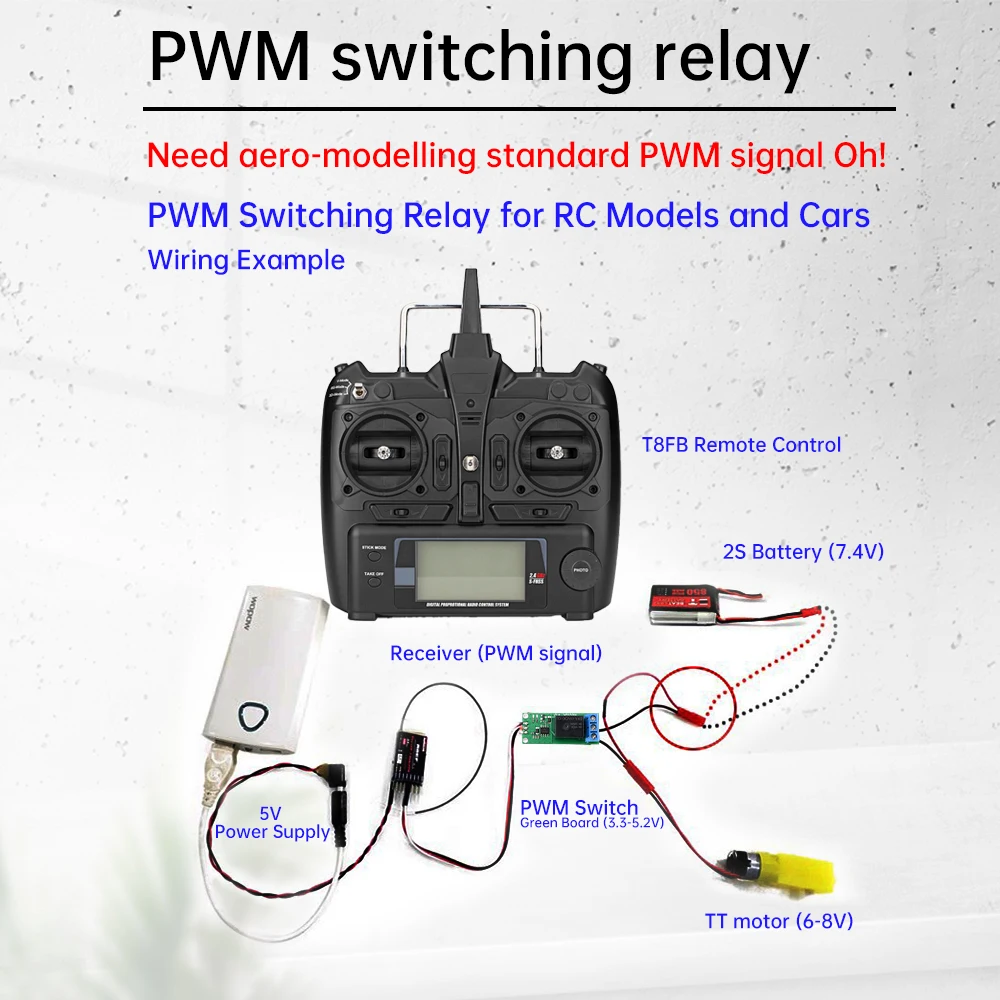

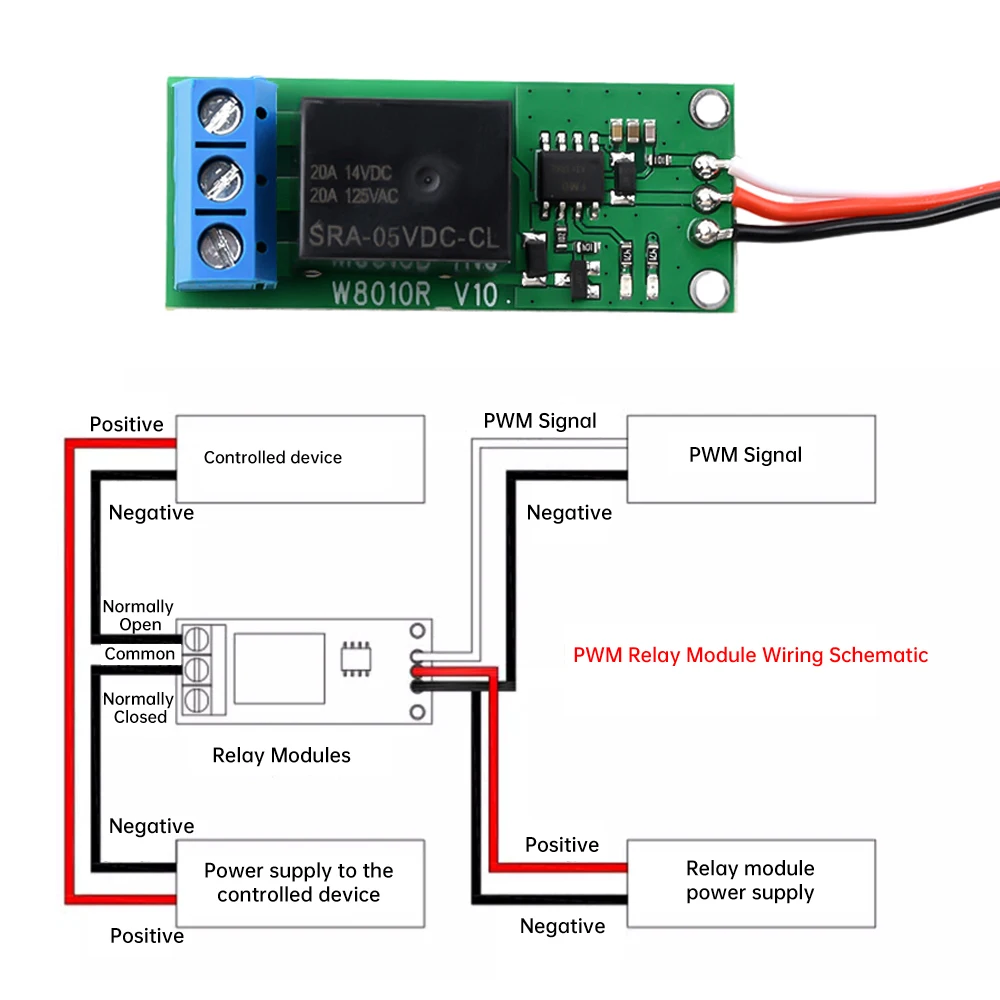

1. Conexión Conecte el cable de entrada de señal a un canal receptor inactivo que corresponda a uno de los interruptores del control remoto.Cuando se conecta al receptor, el indicador de alimentación se encenderá.El indicador de funcionamiento se ilumina cuando el canal del interruptor está abierto y el contrario está cerrado.
2.Modo de trabajo El LED rojo indica el indicador de encendido; el LED azul indica el estado de funcionamiento del relé.
3.Active el interruptor del control remoto (OFF- ON), el LED verde se enciende y el relé comienza a funcionar.
Preguntas frecuentes:
1: ¿El interruptor tiene salida?
R: Sin salida, solo un interruptor unipolar de doble tiro, el dispositivo es otra fuente de alimentación, la fuente de alimentación es cuántas salidas de V es cuántas V.
2: ¿Cuál es la diferencia entre el interruptor electrónico y el relé?
R: Lo mismo es un interruptor, el soporte de corriente de relé para más (soporte máximo 20 A) puede ser el relé de CA o CC, ¡el interruptor electrónico solo se puede conectar a la alimentación de CC!
3: ¿El interruptor está controlado por el ciclo de trabajo PWM?
R: PWM es el ciclo de trabajo, uso del control PWM del modelo aéreo, período de 20 milisegundos, nivel alto de 1 a 2 milisegundos
4: ¿Cuál es la señal de este inicio?¿Qué tan grande es la velocidad de fotogramas?
A: señal pwm del modelo aéreo: 1 ms a 1,3 ms para el estado A, 1,7 ms a 2 ms para el estado B, A cambia a B para abrir, B cambia a A para cerrar.Normalmente abierto y normalmente cerrado, el receptor envía una señal, normalmente abierto y normalmente cerrado.
5: ¿Por qué el interruptor ha sido de luz roja, la luz azul no es?
R: Problema del terminal de señal PWM, confirme que la salida PWM (puede tomar el probador del servo probador) para ver que la cantidad de recorrido es lo suficientemente grande (la cantidad de recorrido se ajusta al máximo e inténtelo nuevamente)
6: ¿puede controlar el motor hacia adelante y hacia atrás?
R: No, solo se puede controlar el encendido o apagado
7: ¿puede controlar varios?
R: El interruptor es actualmente de una sola vía, un canal solo puede controlar todo el camino para iniciar y detener el relé.
8: Sólo necesito pasar la línea de señal, no la línea eléctrica, ¿puedo?
R: El relé es solo un interruptor, puede pasar a través de la línea de señal.
9: ¿Cuál es el límite máximo del relé?
A: Límite de voltaje y corriente del relé: 20 A 24 V CC, 20 A 125 V CA
10: ¿El punto de relé está activado o autobloqueado?
R: Esta es la configuración del control remoto y el relé no tiene nada que ver, ¡el relé solo necesita cambiar la señal PWM de aviación del modelo de canal en la línea!
El paquete incluye:
Interruptor de modelo de aviación * 1
