Especificaciones:

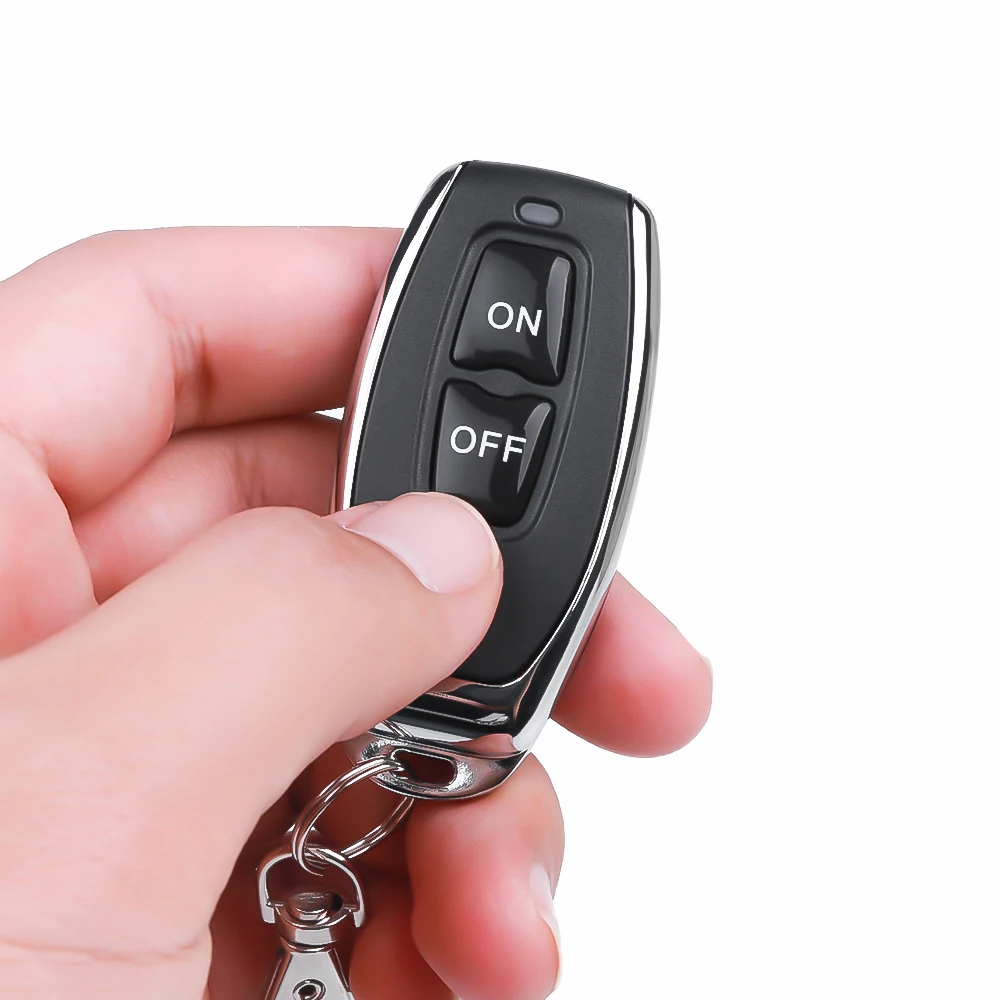

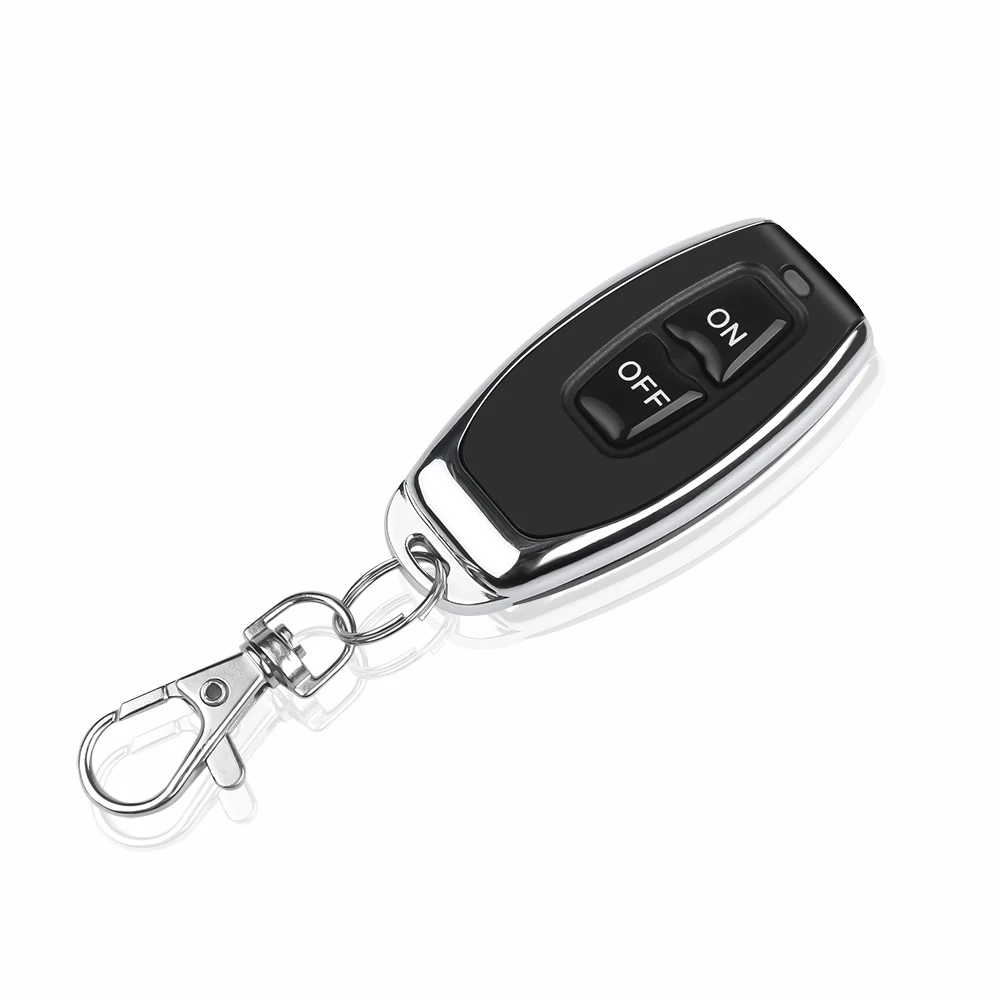

Transmisor de control remoto
Voltaje de funcionamiento: DC12V (batería de 23A/12V X1)
Frecuencia de transmisión: 433MHz
Tipo de codificación: código fijo
Sensibilidad del receptor: -105dB
Distancia de transmisión: 100M (campo abierto)
Tamaño: aproximadamente 55*28*10mm

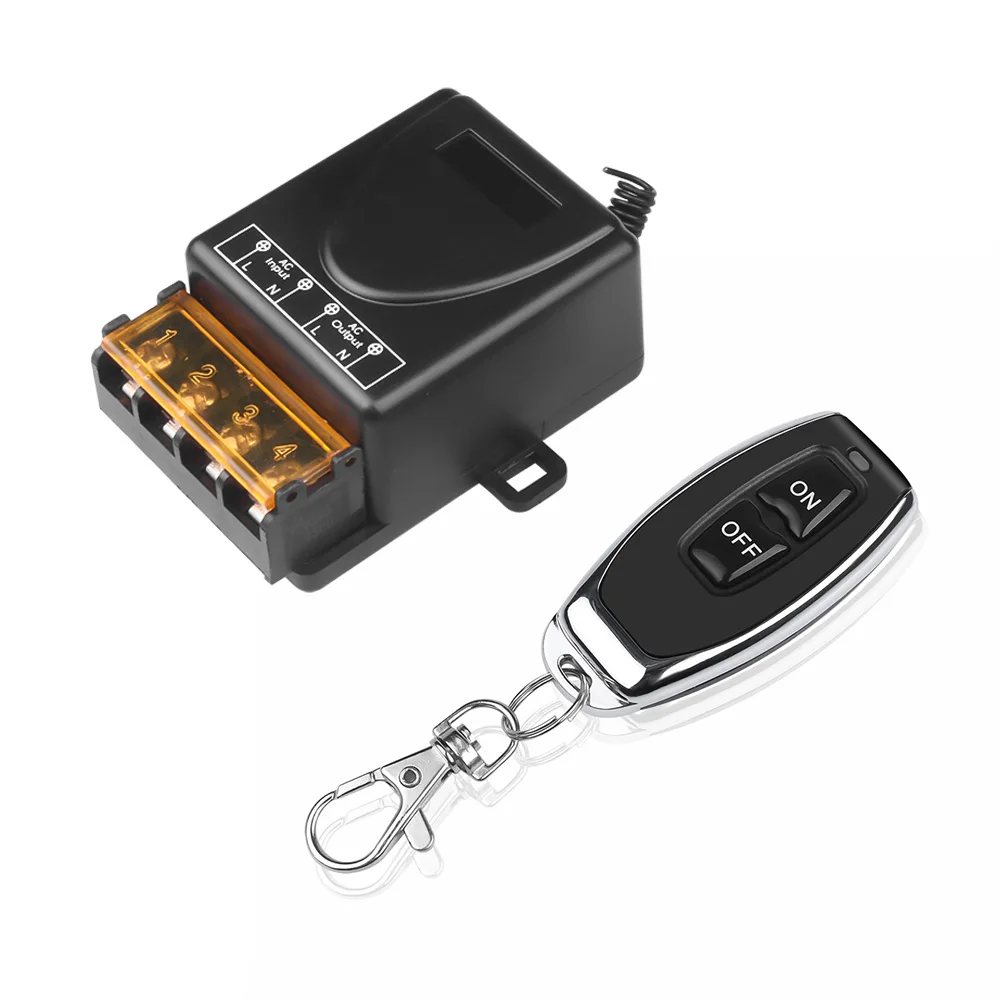

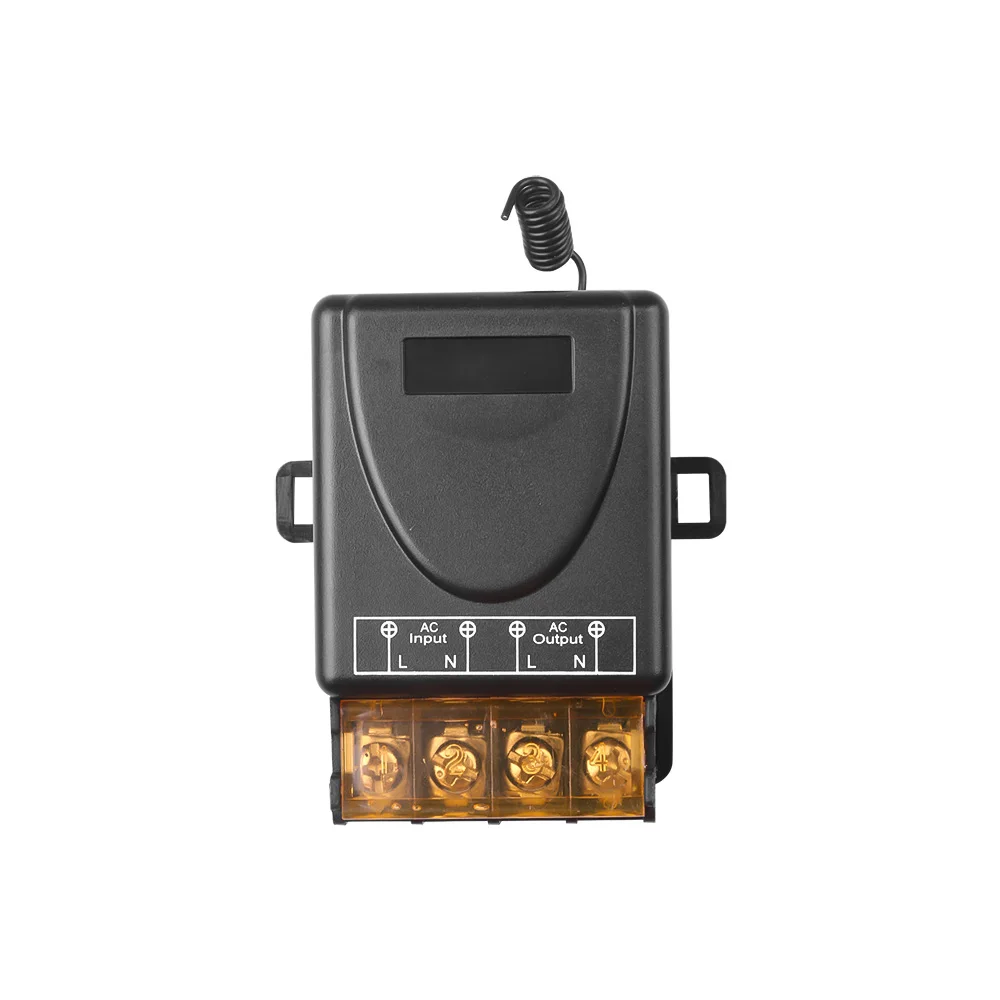

Tablero receptor
Voltaje de funcionamiento: CA 110V - 240V
Voltaje de salida=voltaje operativo
Frecuencia de funcionamiento: 433MHz (igual que el control remoto)
Tipo de codificación: Código de aprendizaje (puede comprar controladores remotos adicionales de 315MHz para este receptor)
Corriente nominal de contacto del relé: 15 A/240 VAC, 15 A/110 VAC (aunque el relé está marcado 30A 240 VAC, tenga en cuentra nuestras indicaciones). El 30A es para la corriente máxima de su carga. La corriente nominal de su carga debe ser inferior a 15A)
Tamaño de la Caja: aproximadamente 65x45x28mm
Instrucciones:
1. Jog: el control remoto se controla mediante un botón. Después de presionar el botón, el relé se cierra y, cuando se suelta el botón, el relé se desconecta.
2. Autobloqueo: el control remoto se controla con un botón. Presione el botón una vez para tirar del relé y presione nuevamente para desconectar.
3. Enclavamiento: el control remoto se controla mediante dos botones. Presione el botón A para cerrar el relé y presione el botón B para desconectar.
4. Retraso: después de que el emparejamiento sea exitoso, el relé se desconectará automáticamente después de 5 segundos/10 segundos/15 segundos/20 segundos.
Aprender a codificar:
1. Método de aprendizaje Jog:
Presione el botón de aprendizaje del controlador una vez, la luz indicadora parpadea rápidamente y está en el estado de aprendizaje, y luego presione cualquier botón del control remoto que desee aprender para enviar un código. En este momento, la luz indicadora parpadea tres veces y se apaga, y se completa la coincidencia del código.
2. Método de aprendizaje autoblocante:
Presione el botón de aprendizaje del controlador dos veces, la luz indicadora parpadea dos veces rápidamente en el estado de aprendizaje y luego presione cualquier botón que desee aprender en el control remoto para enviar un código. En este momento, la luz indicadora parpadea tres veces y se apaga, y se completa la coincidencia del código.
3. Método de aprendizaje entrelazado:
Presione el botón de aprendizaje del controlador tres veces, la luz indicadora parpadea tres veces rápidamente en el estado de aprendizaje, en este momento presione el botón A del control remoto, la luz indicadora parpadea tres veces, y luego presione el botón B del control remoto nuevamente, el indicador parpadeará tres veces y se apagará, Y la coincidencia de código se ha completado.
4. Método de aprendizaje con un retraso de 5 segundos:
Presione el botón de aprendizaje del controlador cuatro veces, la luz indicadora parpadea cuatro veces y luego presione el control remoto para enviar un código, el indicador del receptor parpadea tres veces y luego el aprendizaje es exitoso, luego presione el control remoto para enviar el código, el relé se desconectará automáticamente después de 5 segundos de cierre.
5. Método de aprendizaje con un retraso de 10 segundos:
Presione el botón de aprendizaje del controlador cinco veces, la luz indicadora parpadea cinco veces y luego presione el control remoto para enviar el código, el indicador del receptor parpadea tres veces y luego el aprendizaje es exitoso, luego presione el control remoto para enviar el código, y el relé se desconectará automáticamente después de 10 segundos.
6. Método de aprendizaje con 15 segundos de retraso:
Presione el botón de aprendizaje del controlador seis veces, la luz indicadora parpadea seis veces y luego presione el control remoto para enviar un código, el indicador del receptor parpadea tres veces y luego el aprendizaje es exitoso, luego presione el control remoto para enviar el código, y el relé se desconectará automáticamente después de 15 segundos de cierre.
7. Método de aprendizaje con un retraso de 20 segundos:
Presione el botón de aprendizaje del controlador siete veces, la luz indicadora parpadea siete veces y luego presione el control remoto para enviar el código, el indicador del receptor parpadea tres veces y luego el aprendizaje es exitoso, luego presione el control remoto para enviar el código, Y el relé se apagará automáticamente después de estar cerrado durante 20 segundos.
Datos claros:
Mantén presionado el botón de aprendizaje durante 8 segundos sin soltarlo, la luz indicadora parpadea una vez hasta que el indicador del receptor parpadee 6 veces rápidamente, la limpieza del código se realiza con éxito.
