Interruptor de Control de luz, kit de bricolaje, lámpara de calle, interruptor de control automático de escalera, placa de circuito de soldadura electrónica, laboratorio de estudiantes

Parámetros del paquete:Voltaje de funcionamiento: voltaje de 5V CC (se genera relé de 5V) Consejos: (Relé de soldadura de 5V, voltaje de trabajo es 5V; relé de soldadura de 12V, voltaje de trabajo es 12V) carga: 250V 10A CA o 30V 10a CC (se puede usar la corriente por debajo de este rango); Tamaño del tablero: 3,0*7,0 cm

Características:El módulo se puede utilizar para detección de luz y detección de brillo. Puede ajustar el umbral de detección de brillo mediante potenciómetro y tiene su propio relé. Se puede utilizar como varios interruptores de detección de brillo y puede controlar varias farolas, equipos automáticos, etc. Se enciende automáticamente cuando no hay luz por la noche y se apaga automáticamente cuando hay luz durante el día; o se enciende automáticamente cuando hay luz durante el día, Y se apaga automáticamente cuando no hay luz por la noche.

Beneficios:1. Con la función de retardo, El retardo es de 3 a 5 segundos. Cuando el brillo está en el estado crítico, el relé no funcionará y se restablecerá en frecuencia; 2. Modo DE TRABAJO opcional: la acción del relé cuando hay luz o el arranque del relé cuando no hay luz se puede seleccionar cuando se presiona el interruptor, el relé se inicia cuando hay luz; Cuando el interruptor aparece, el relé se inicia cuando no hay luz; 3. La sensibilidad se puede ajustar, ajustar por potenciómetro, en el sentido de las agujas del reloj, aumentando la sensibilidad; 4. El producto adopta un relé de alta calidad, que puede soportar una carga de 1500W y cumplir con los requisitos de la mayoría de las personas; 5. El producto tiene fuente de alimentación que indica luz roja y succión de relé que indica luz verde;

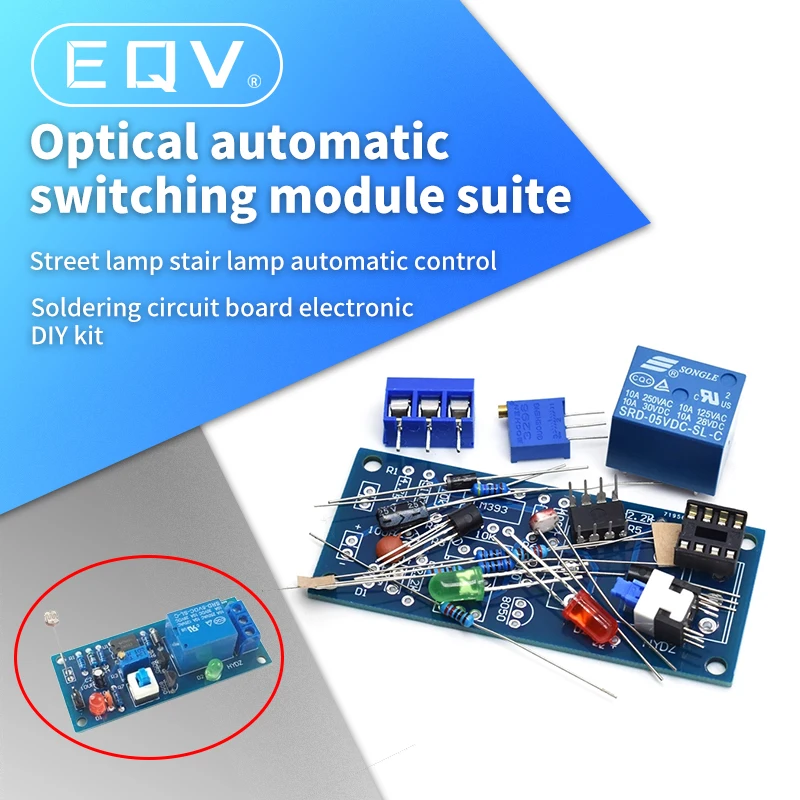

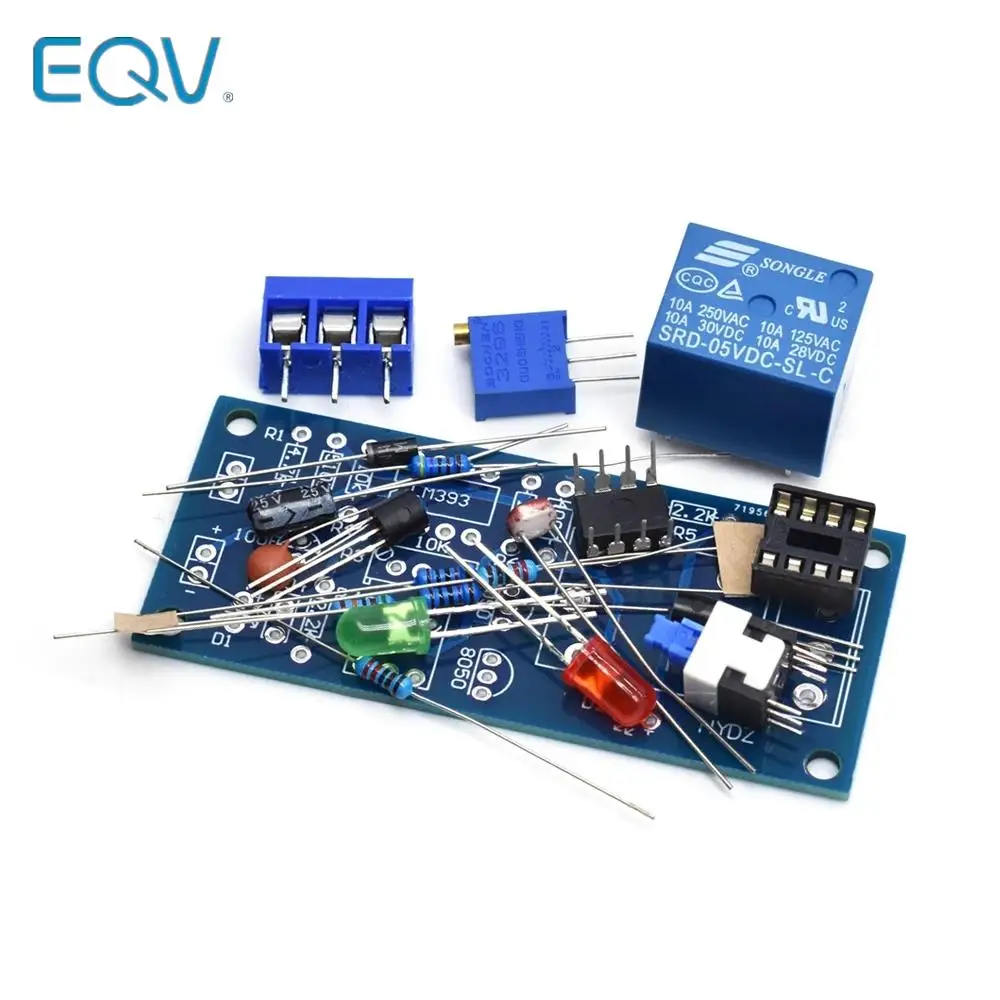

Juego completo de piezas:

Diagrama esquemático:

Problemas de depuración:

El interruptor aparece (detecta que cuando no hay luz por la noche, el equipo se enciende y no se enciende cuando hay luz al amanecer): cuando no hay luz por la noche o cuando no hay luz por la noche, el relé no se atrae ni se inicia, Por favor, gire el potenciómetro en sentido antihorario al valor apropiado para atraer y arrancar; cuando esté brillante, el relé continuará atrayendo y arrancando. Ajuste el potenciómetro en el sentido de las agujas del reloj al valor apropiado. El relé no se iniciará cuando se suelte.

Presione el interruptor (cuando detecte que encienda el dispositivo hay luz de día y no encienda cuando no haya luz por la noche): cuando hay luz de día, el relé no atrae ni arranca, gire el potenciómetro en el sentido de las agujas del reloj al valor apropiado e enciéndalo; Cuando esté oscuro o oscuro, el relé continuará encendiéndolo. Gira el potenciómetro en sentido antihorario al valor apropiado y el relé no se iniciará cuando se suelte.

Nota: El potenciómetro tiene una carrera total de 28 vueltas. Si no hay respuesta, ajústalo para unas cuantas vueltas más. Si se ajusta hasta el final, sonará KAKA, simplemente ajústalo hacia atrás.
