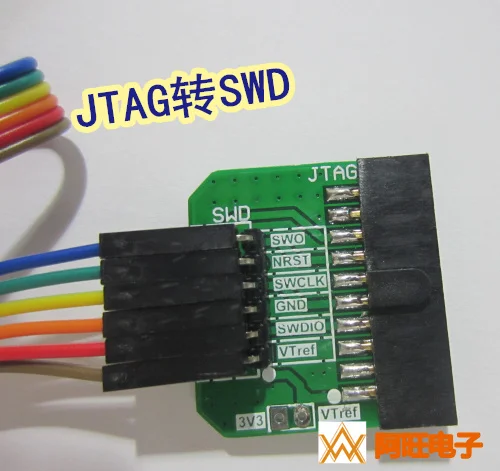

Interfaz JTAG de paso de 20P-2,54 mm a placa adaptadora SWD de paso de 4P/5P/6P-2,54 mm J-Link

Hay dos tipos de extremo SWD de esta placa adaptadora:

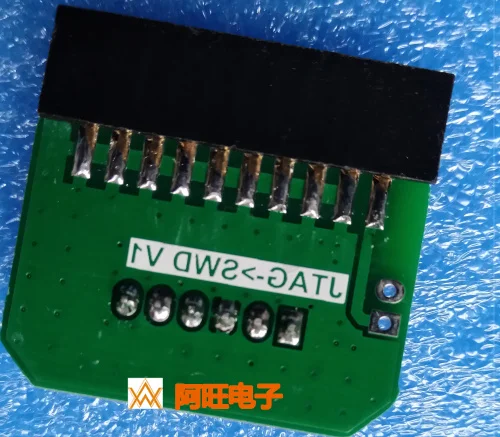

Uno son 2,54 pasadores doblados de una sola fila:

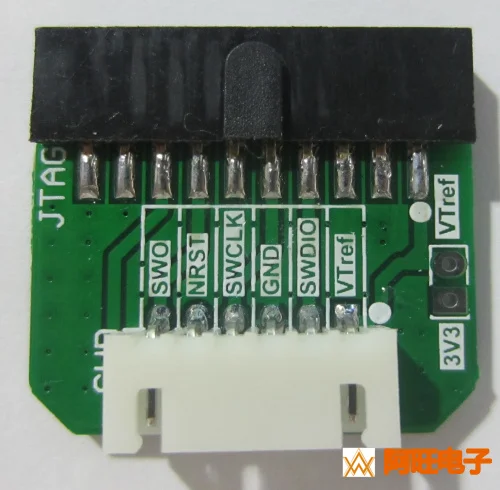

Uno es el terminal de clavija doblada XH2.54-6P:

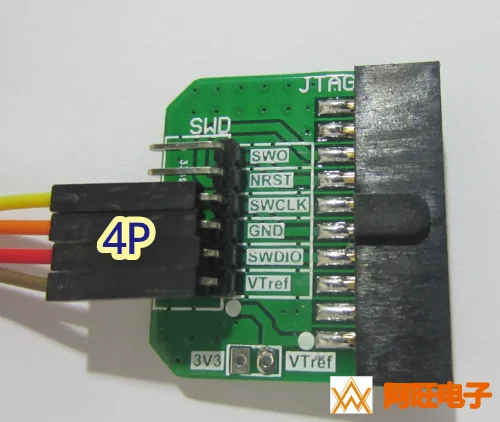

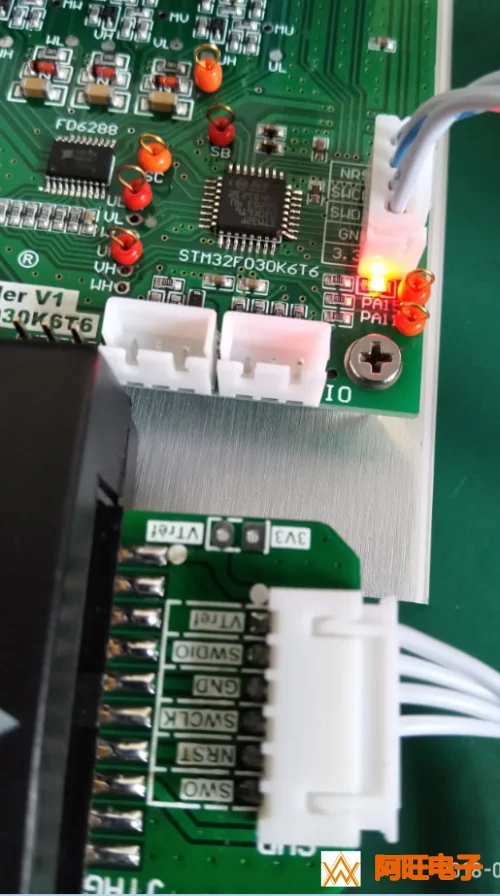

Tome 4P como ejemplo, el método de uso se muestra en la siguiente figura:

Descripción de la interfaz SWD:

Interfaz XH2.54-6P

1.VTref

2.SWDIO

3.TIÑO

4.SWCLK

5.NRST

6.SWO

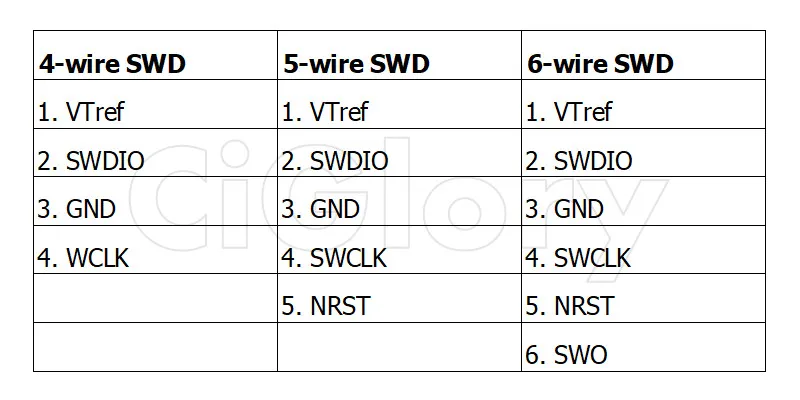

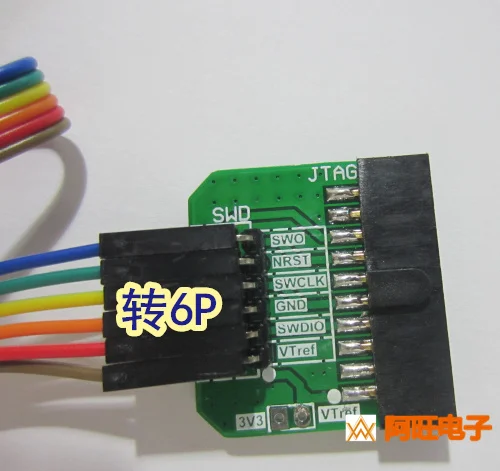

Se puede combinar en SWD de 4 hilos/5 hilos/6 hilos, el método de combinación es el siguiente:
