Indicador de nivel de batería 1S 2S 3S 4S, pantalla de capacidad ternaria de hierro y plomo, medidor de fosfato de litio 3,7 V 7,4 V 11,1 V 14,8 V

1S 2S 3S 4S indicador de nivel de batería ternario litio hierro fosfato plomo-ácido medidor de capacidad 3,7 V 7,4 V 11,1 V 14,8 V

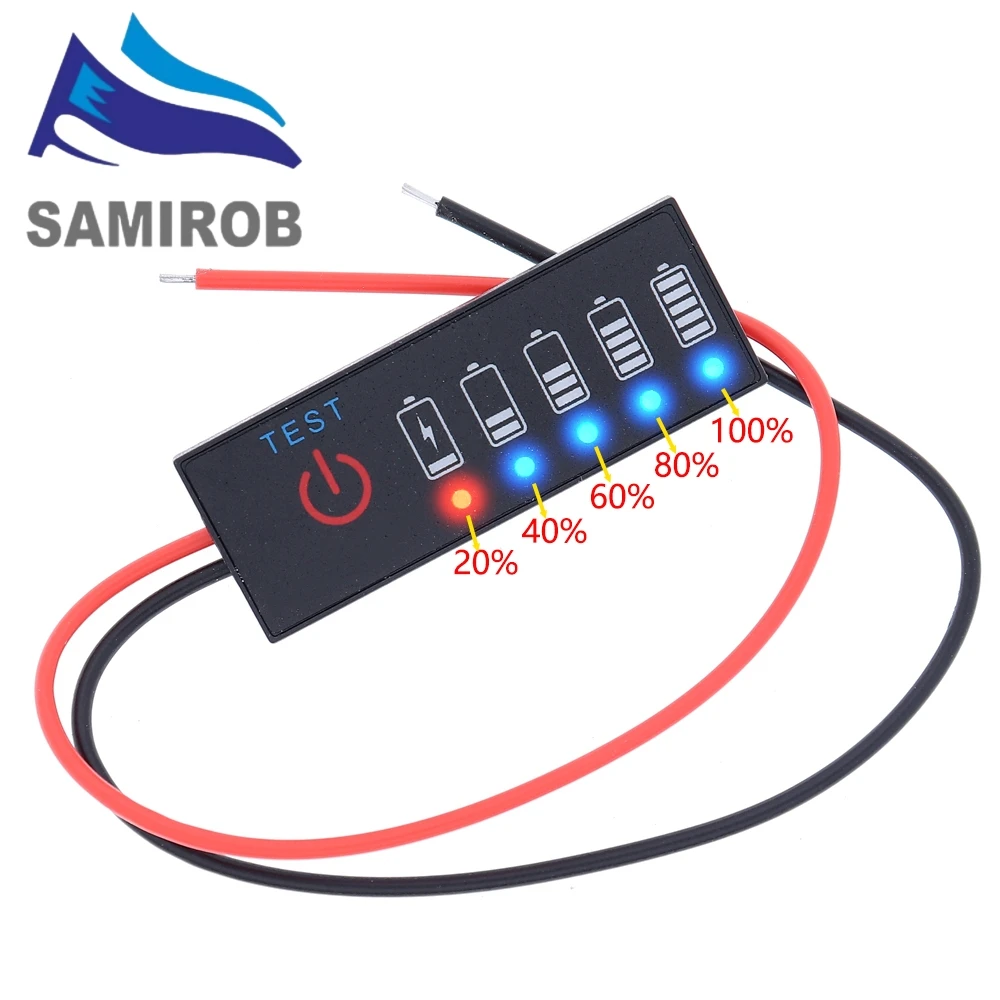

1.Pantalla de batería ultrafina con 5 indicadores LED para una visualización más intuitiva y estéticamente agradable
2.Con la función de conexión inversa, incluso si las conexiones positiva y negativa están invertidas, no se quemará
3.Aspecto pequeño y exquisito, fácil de llevar.
4.Se pueden utilizar una gama más amplia de usos, baterías de litio, baterías de plomo-ácido, fosfato de hierro y litio, baterías de vehículos eléctricos y equipos eléctricos.
5.Conecte los terminales positivo y negativo del tablero de visualización a los terminales positivo y negativo de la batería probada, presione suavemente el botón rojo con el dedo y la luz IED se iluminará para mostrar el nivel de batería en tiempo real.
6.Suelte el dedo, la luz LED se apagará después de un retraso de 3 a 10 segundos y no consumirá energía cuando esté parado.

Parámetros del producto:
Error permitido: ± 2%;
Batería de 4 etapas: 25%, 50%, 75%, 100%
Corriente de trabajo: 15ma
Longitud del plomo: 15 cm

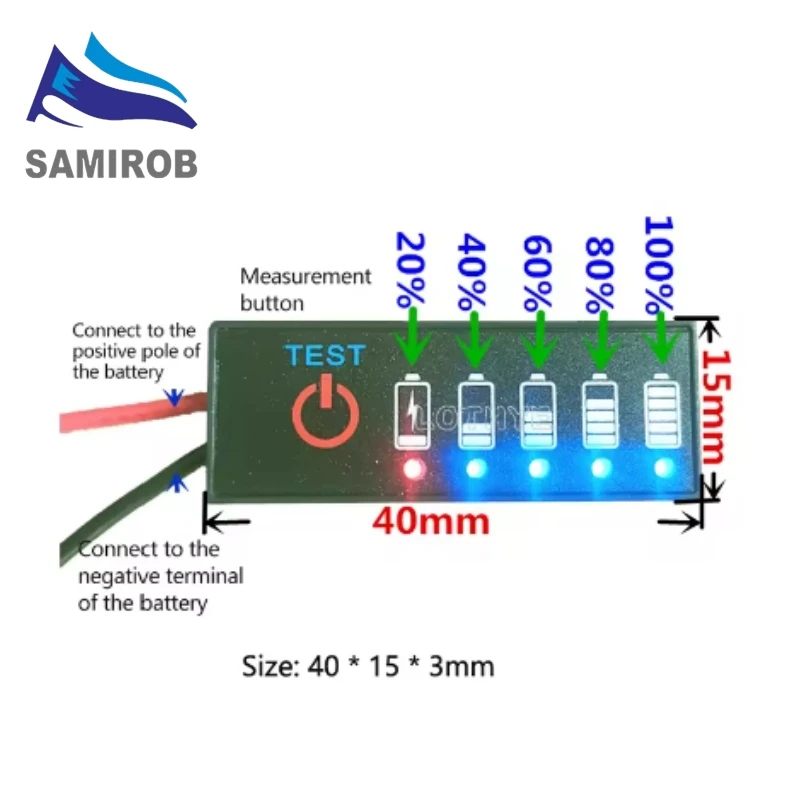

Dimensiones externas: 40x 15x 2,5mm
Temperatura de trabajo: -10℃~65℃

Instalación:
1.Conecte los terminales positivo y negativo del tablero de visualización a los terminales positivo y negativo de la batería probada, presione suavemente el botón rojo con el dedo y la luz IED se iluminará para mostrar el nivel de batería en tiempo real.
2.Suelte el dedo, la luz LED se apagará después de un retraso de 3 a 10 segundos y no consumirá energía cuando esté parado.
3.Equipado con función de conexión inversa, incluso si las conexiones positiva y negativa están invertidas, no se quemarán y se pueden ajustar.
El grupo de baterías de litio muestra los parámetros de la batería: (Los siguientes datos son valores de referencia, con un rango de error del 2%.No tome fotografías si se requiere alta precisión)
Recordatorio amable: la batería de litio de 3,7 V utiliza 1 luz indicadora de alimentación roja y 4 luces indicadoras de batería verdes (para otros rangos de voltaje, 1 luz indicadora de alimentación roja y 4 luces indicadoras de batería azules)
(Nota: N representa el número de celdas de batería)
La primera luz indicadora de encendido es roja.
Voltaje de la batería superior a N × 3,3 V, segundo azul brillante
Voltaje de la batería superior a N × 3,5 V, tercer azul encendido
Voltaje de la batería superior a N × 3,7 V, cuarto azul encendido
Voltaje de la batería superior a N × 3,9 V, 5o azul brillante

1 indicador de batería.
