Descripción
Características:

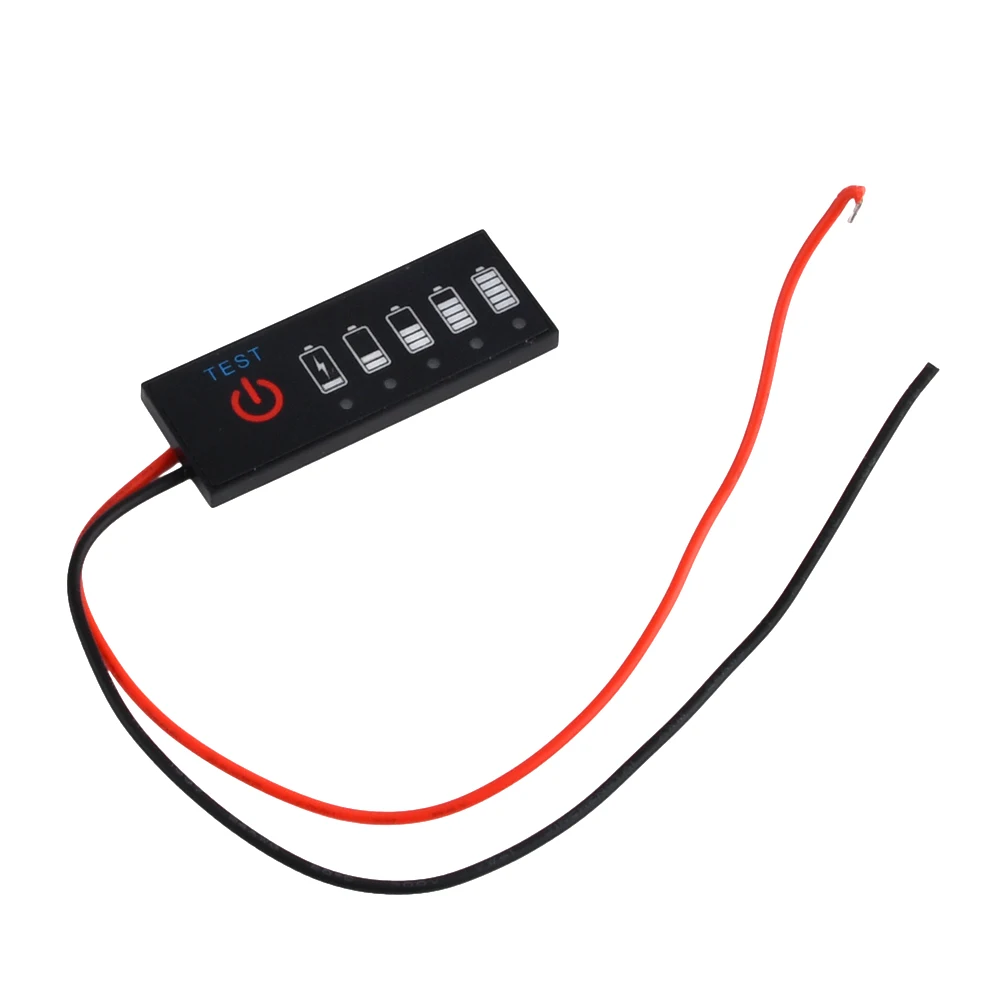

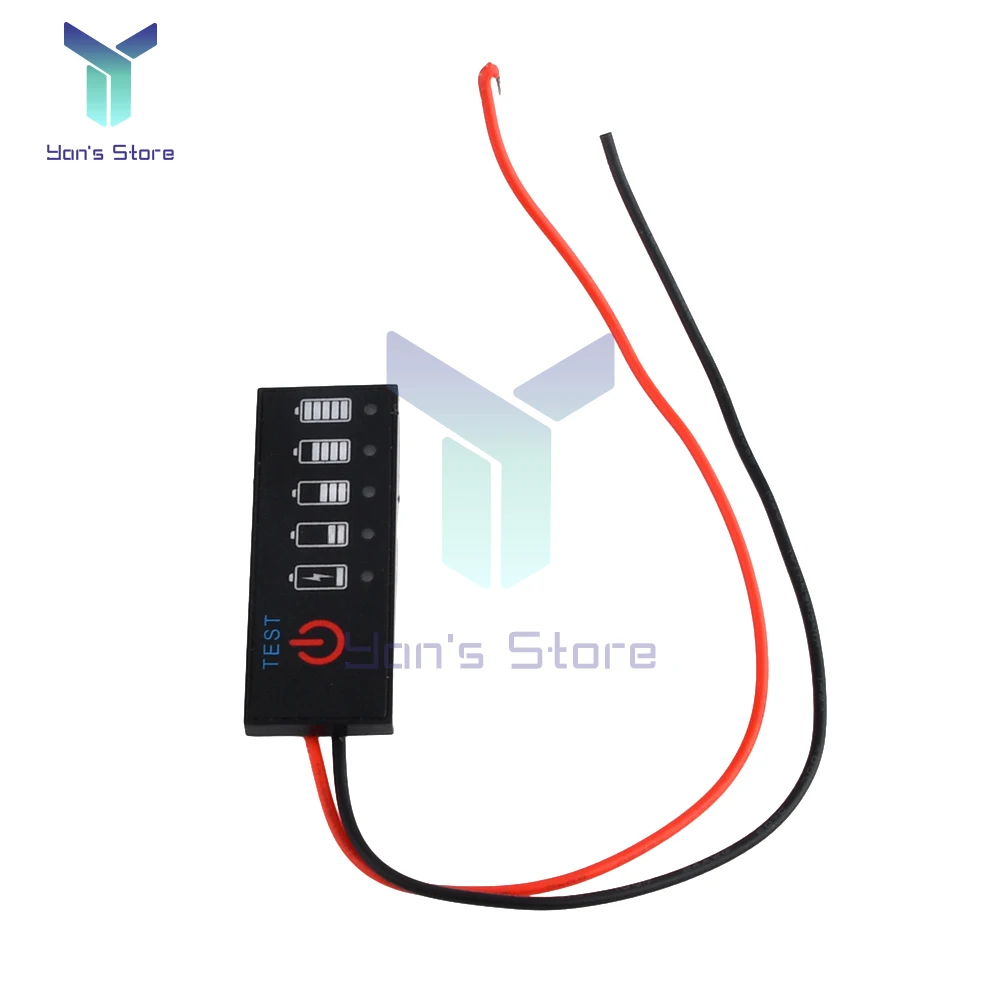

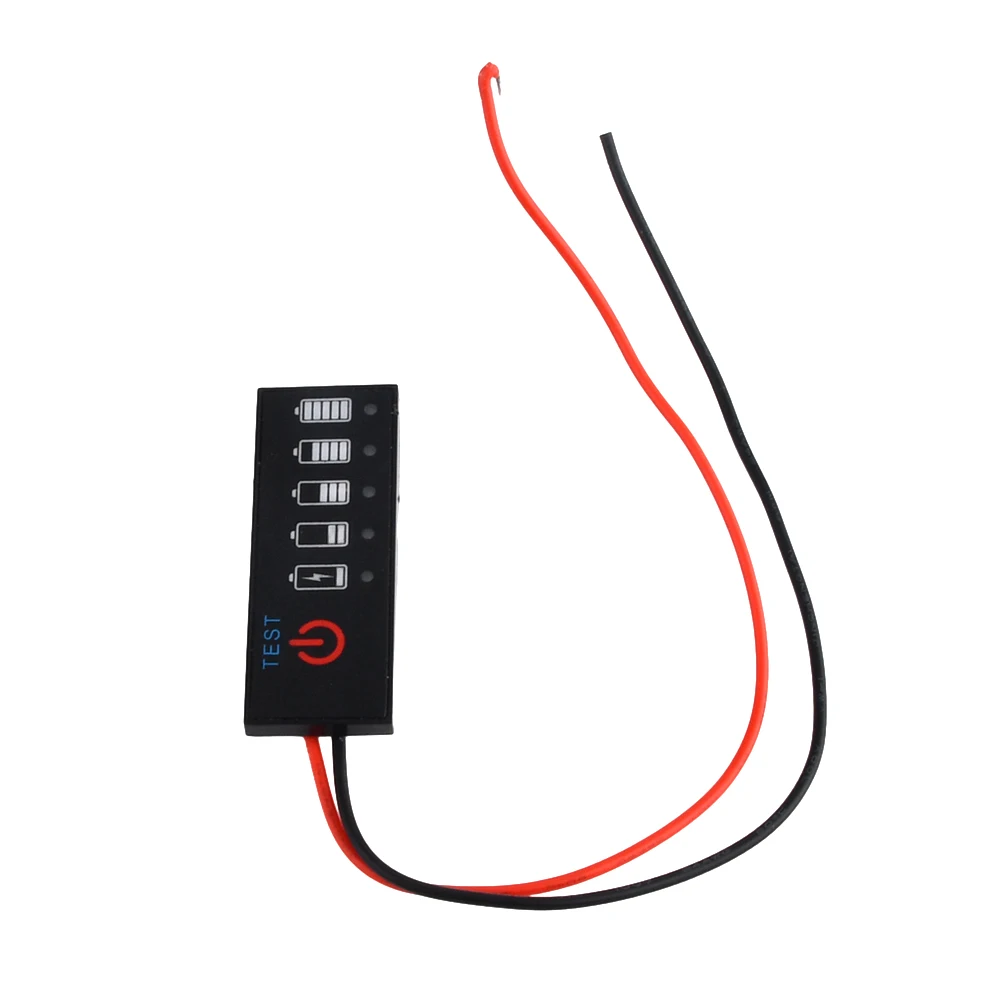

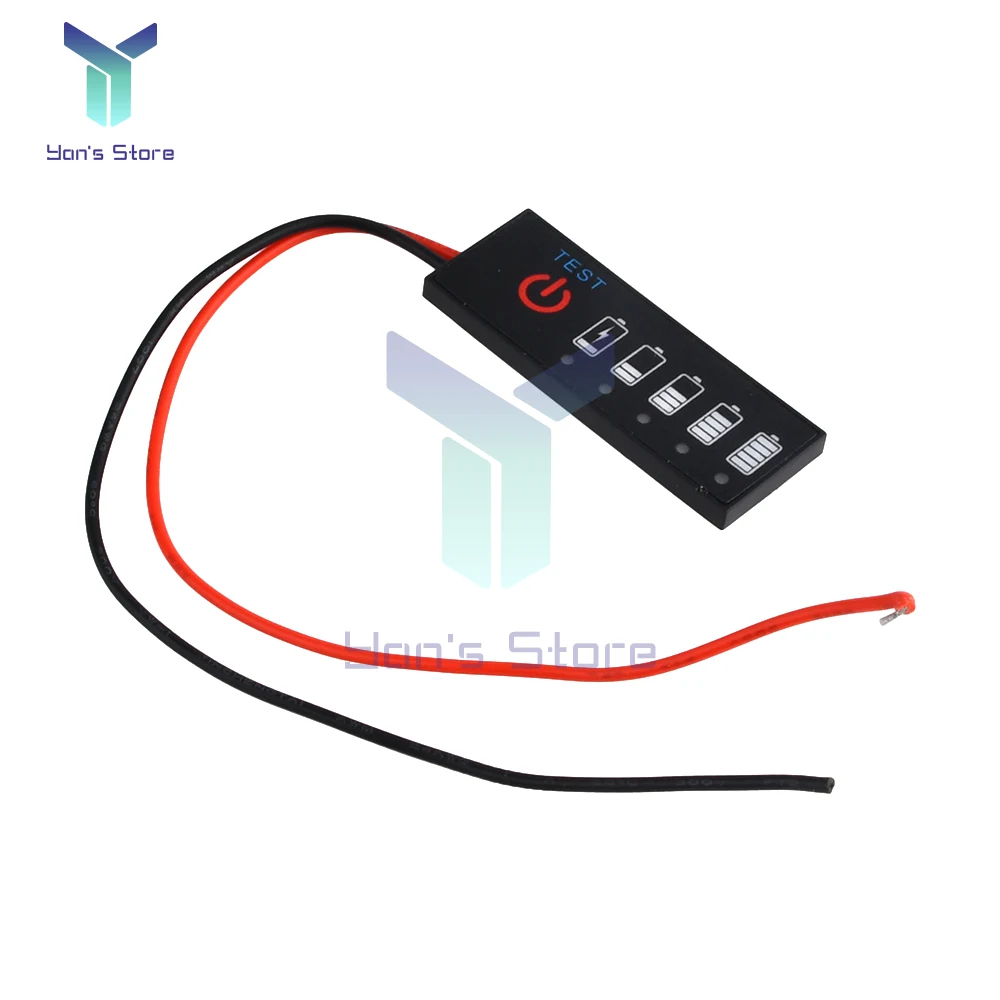

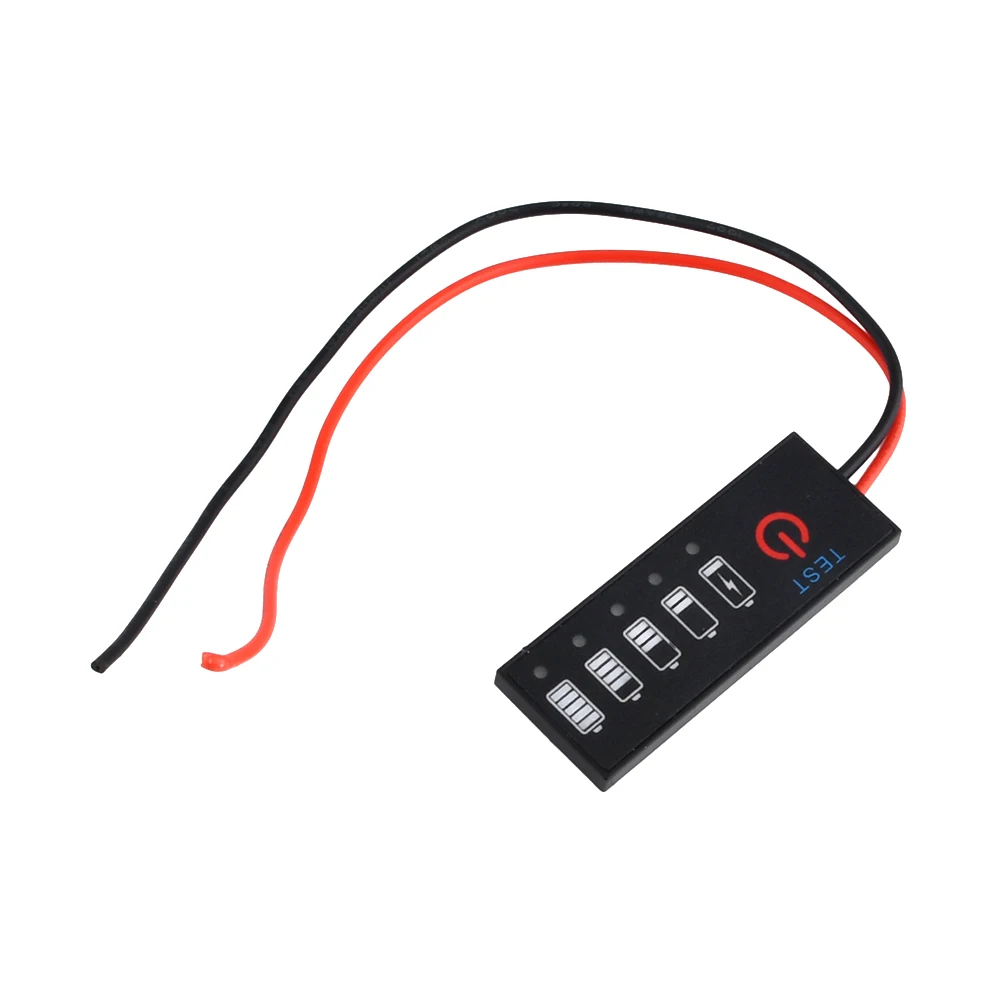

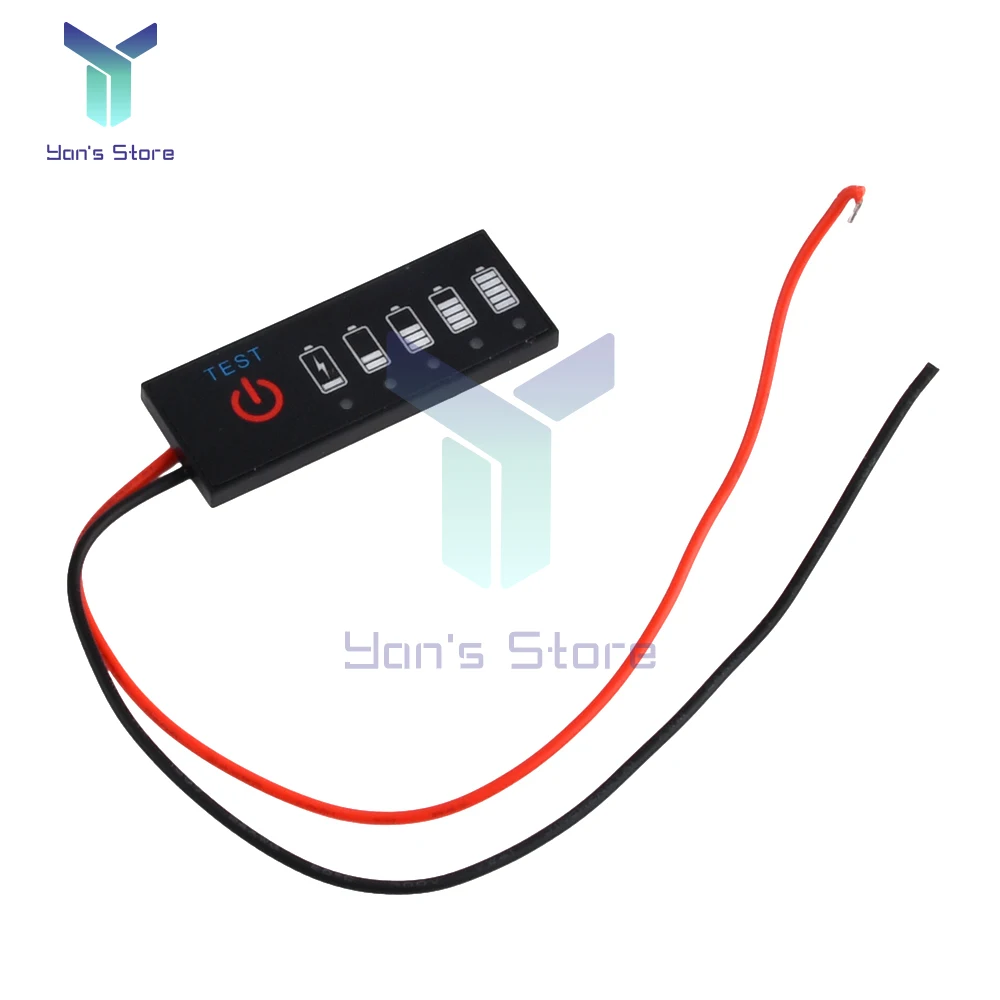

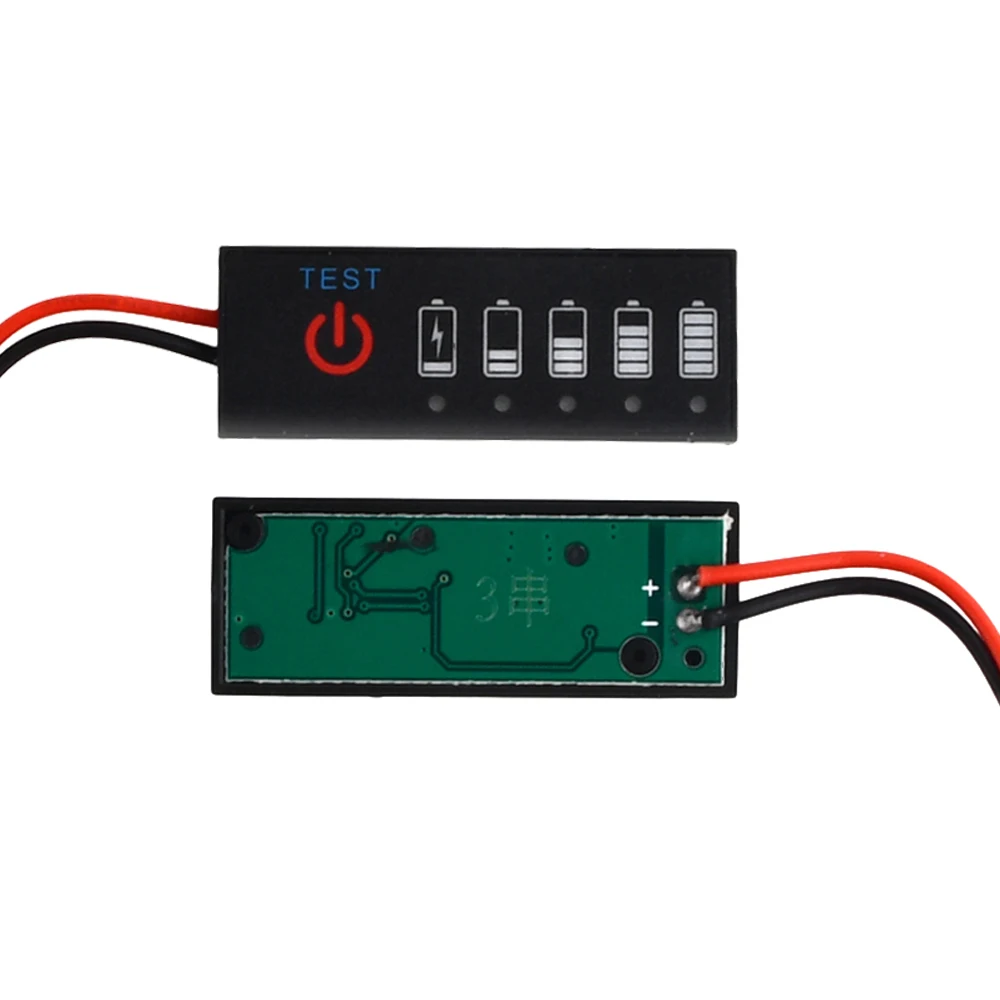

1. Pantalla de batería ultrafina con 5 Indicadores LED para una visualización más intuitiva y estética.
2. Con función de conexión inversa, incluso si las conexiones positivas y negativas se invierten, no se quemará
3. Aspecto pequeño y exquisito, fácil de llevar
4. Un rango más amplio de uso, baterías de litio, baterías de plomo-ácido, fosfato de hierro de litio, baterías de vehículos eléctricos y equipos eléctricos.
5. Conecte los terminales positivos y negativos de la placa de visualización a los terminales positivos y negativos de la batería probada, presione suavemente el botón rojo con el dedo, Y la luz del IED se encenderá para mostrar el nivel de batería en tiempo real
6. Suelta el dedo, la luz LED se apagará después de un retraso de 3-10 segundos y no consumirá ninguna energía cuando esté parado.
Parámetros:
Error permitido: ± 2%;
Batería de 4 etapas: 25%, 50%, 75%, 100%
Corriente de trabajo: 15ma
Longitud del cable: 15cm

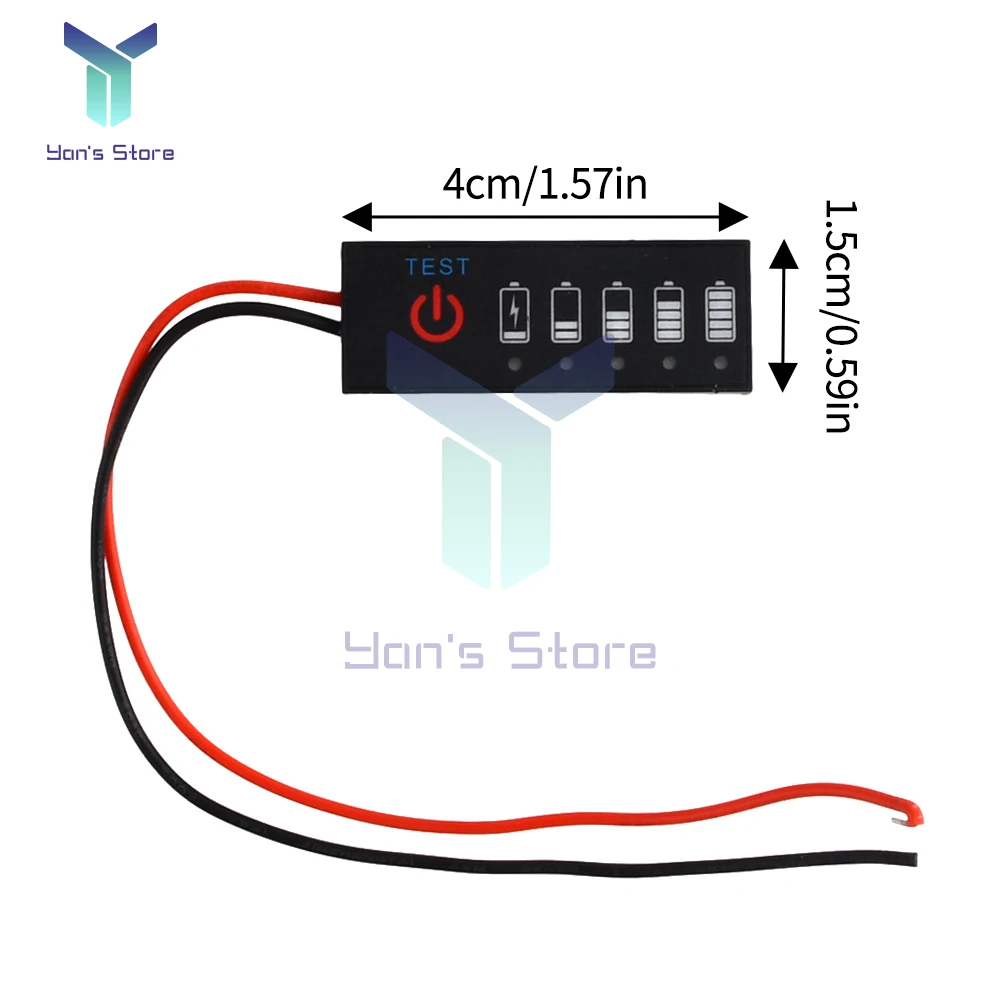

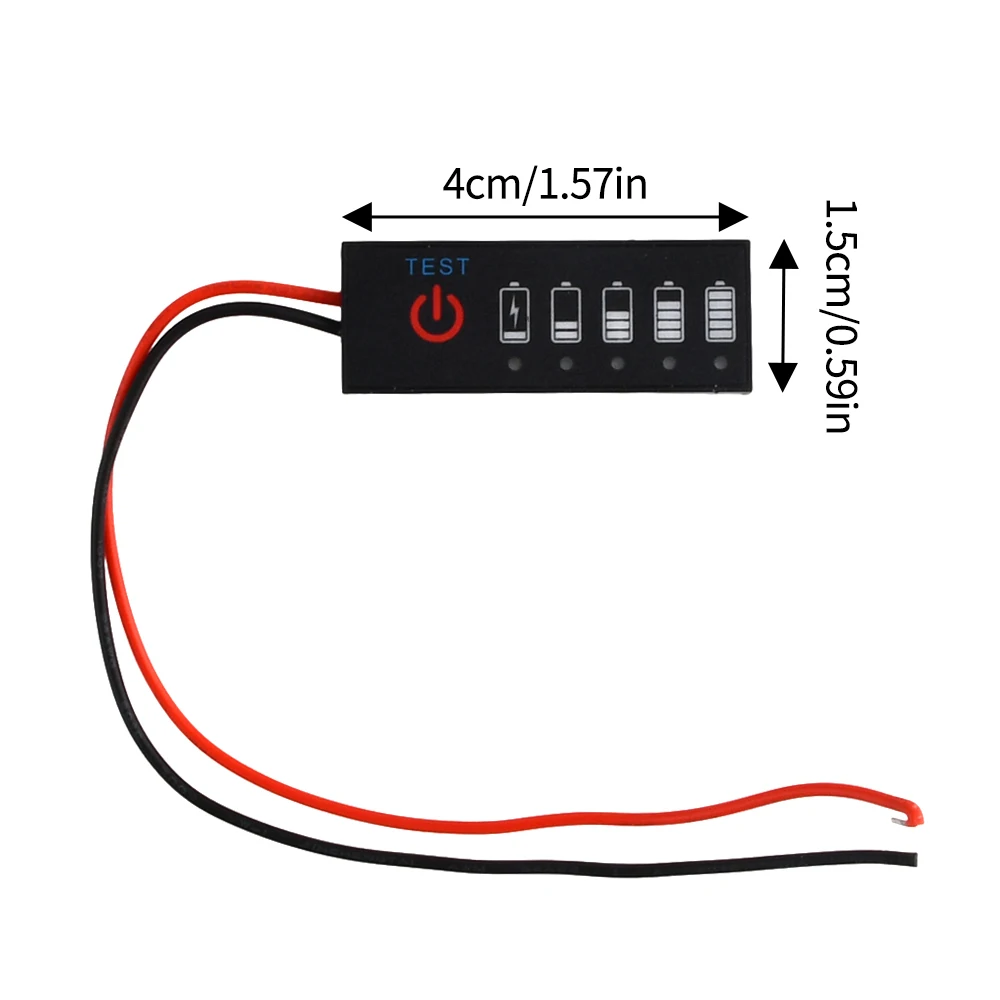

Dimensiones externas: 40x15x2,5mm
Temperatura de trabajo: -10 ℃ ~ 65 ℃
Instalación:
1. Conecte los terminales positivos y negativos de la placa de visualización a los terminales positivos y negativos de la batería probada, presione suavemente el botón rojo con el dedo, Y la luz del IED se encenderá para mostrar el nivel de batería en tiempo real
2. Suelte el dedo, la luz LED se apagará después de un retraso de 3-10 segundos, y no consumirá ninguna energía cuando esté parado.
3. Equipado con función de conexión inversa, incluso si las conexiones positiva y negativa se invierten, no se quemarán y se pueden ajustar
El grupo de baterías de litio muestra los parámetros de la batería: (Los siguientes datos son valores de referencia, con un rango de error de 2%. No tome fotos si se requiere alta precisión)
Recordatorio: La batería de litio de 3,7 V utiliza 1 luz indicadora de encendido roja y 4 luces indicadoras de batería verde (para otros rangos de voltaje, 1 luz indicadora de encendido roja y 4 luces indicadoras de batería azul).
(Nota: N representa el número de celdas de batería)
La Primera luz indicadora de encendido es roja
Voltaje de la batería superior a N × 3,3 V, segundo azul brillante
Voltaje de la batería superior a N × 3,5 V, tercer azul encendido
Voltaje de la batería superior a N × 3,7 V, cuarto azul encendido
Voltaje de la batería superior a N × 3,9 V, 5. ° azul brillante
Paquete incluido:
Indicador de batería de litio * 1
