Análisis general del producto
He probado este indicador en configuraciones de baterías de litio de 1S a 4S y su función resulta muy concreta: ofrecer una lectura visual rápida del nivel de carga aproximado sin recurrir a un multímetro. Es un módulo pensado para saber, de un vistazo, si una batería está cerca del límite inferior, a media carga o suficientemente cargada para continuar utilizando un equipo portátil.
Su funcionamiento se basa en la medición del voltaje total del conjunto. La placa admite una entrada de corriente continua entre 3 V y 20 V, por lo que puede trabajar con una celda de litio de 3,7 V, dos celdas en serie, tres celdas o un pack de cuatro celdas, con una tensión nominal aproximada de 14,8 V.

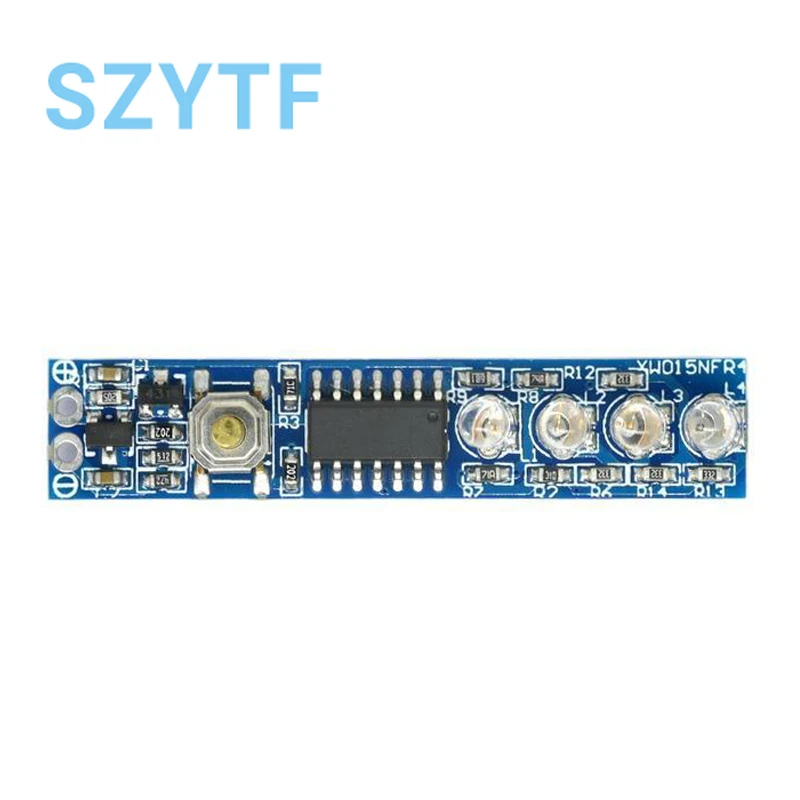

La indicación se realiza mediante cuatro LED, asociados a niveles aproximados del 25 %, 50 %, 75 % y 100 %. Conviene interpretar estos valores como escalones de tensión, no como un porcentaje exacto de energía disponible. En baterías de litio, el voltaje no desciende de forma lineal con la capacidad restante, y la lectura puede variar según la carga conectada, la temperatura, la resistencia interna y el estado de las celdas.
Calidad de construcción y materiales

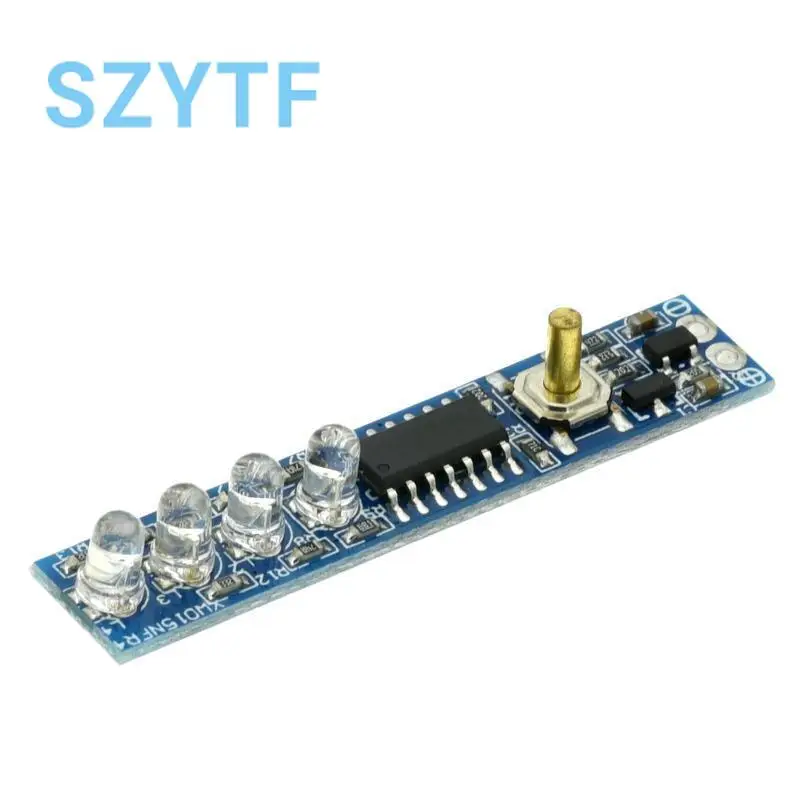

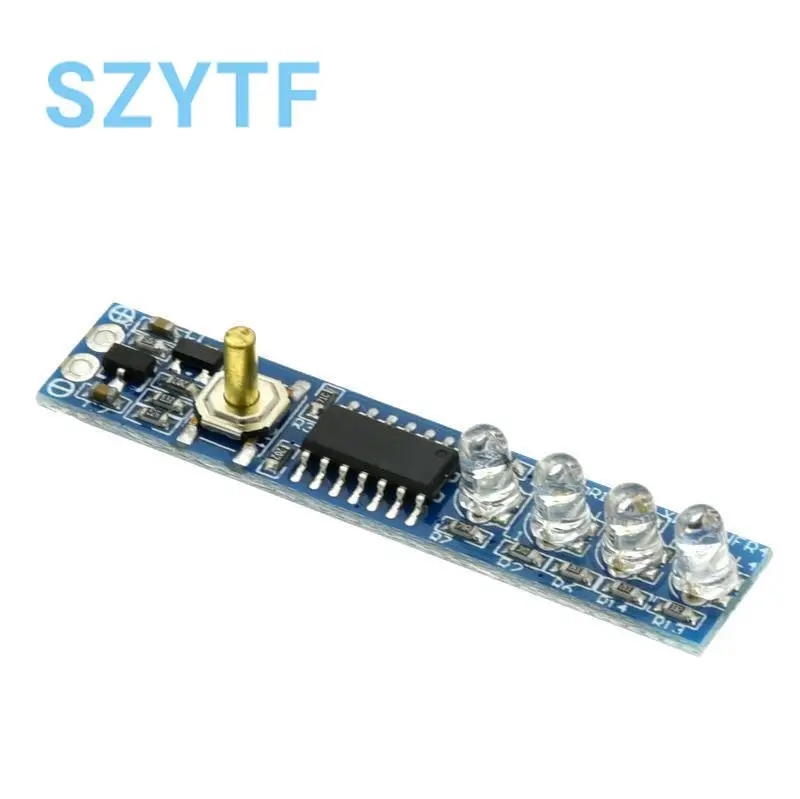

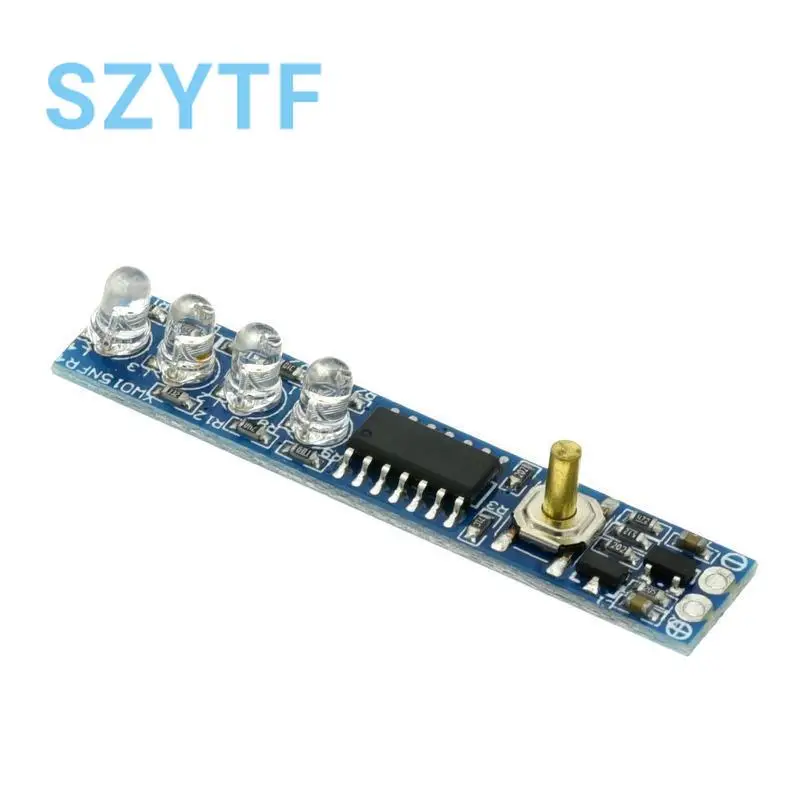

El diseño es el habitual en este tipo de módulos compactos de electrónica: una pequeña placa preparada para integrarse en cajas, paneles o prototipos personalizados. Su principal ventaja es que no necesita una fuente de alimentación independiente. La propia batería alimenta el circuito de medición, lo que simplifica considerablemente el montaje y reduce el número de conexiones.

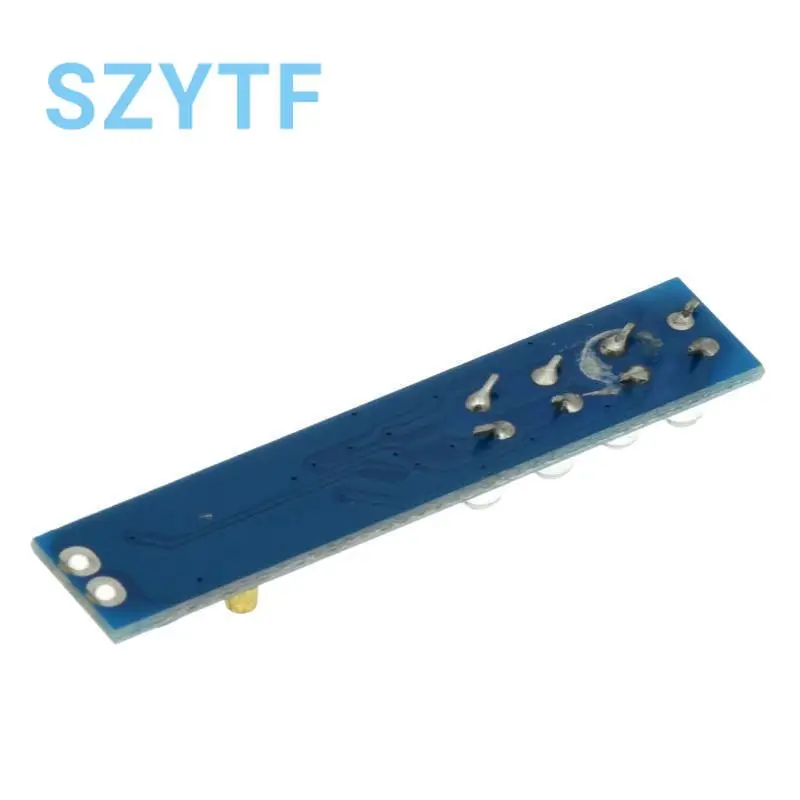

La conexión se realiza directamente entre los terminales positivo y negativo del pack. En una instalación permanente, recomiendo proteger bien los puntos de soldadura y evitar que la placa quede expuesta a contactos metálicos, vibraciones o humedad. El módulo no debe instalarse suelto dentro de una carcasa donde pueda desplazarse y provocar un cortocircuito.
El botón integrado está bien planteado para un uso ocasional. Una pulsación corta activa la lectura durante unos cinco segundos, mientras que una pulsación superior a dos segundos mantiene la indicación durante un máximo aproximado de cinco minutos. Este sistema evita que los LED permanezcan encendidos continuamente y ayuda a reducir el consumo de la batería cuando el indicador solo se consulta de forma puntual.
Compatibilidad y rendimiento
La compatibilidad abarca baterías de litio de 3,7 V conectadas en serie, incluidas las habituales 18650. En una configuración 1S, la placa mide la tensión de una sola celda; en 2S, 3S y 4S interpreta el voltaje total del conjunto. Los umbrales se adaptan a cada número de elementos, con referencias que llegan hasta unos 16 V en una configuración 4S completamente cargada.
En una batería 1S, por ejemplo, resulta útil para comprobar rápidamente el estado de una celda integrada en una lámpara, un proyecto portátil o un pequeño sistema de alimentación. En 4S, puede instalarse en una caja de baterías para movilidad eléctrica ligera o en un equipo de electrónica de campo, siempre que el pack disponga de la protección adecuada.
En mis comprobaciones, este tipo de lectura funciona mejor cuando la batería está en reposo o sometida a una carga moderada. Si se consulta mientras un motor, un inversor o un amplificador demanda mucha corriente, la caída momentánea de tensión puede hacer que el indicador muestre un nivel inferior al real. Por ese motivo, no lo utilizaría como único sistema para decidir si una batería está completamente agotada.
También es importante entender que el módulo mide el conjunto, no cada celda por separado. En un pack 4S puede mostrar un nivel aparentemente correcto aunque una de las cuatro celdas esté más descargada o deteriorada que las demás. Para ese tipo de instalación es imprescindible utilizar un BMS compatible, con protección frente a sobrecarga, sobredescarga y desequilibrio entre celdas.
Puntos fuertes y aspectos mejorables
Lo que más me ha gustado
- Instalación sencilla mediante conexión directa a positivo y negativo.
- Compatibilidad con configuraciones de 1S a 4S dentro de un rango de 3 V a 20 V.
- Lectura inmediata mediante cuatro indicadores LED fáciles de interpretar.
- Activación temporal para evitar un consumo continuo innecesario.
- Tamaño adecuado para integrarlo en proyectos DIY, cajas de baterías y paneles personalizados.
- No requiere un equipo de medición externo para realizar una comprobación básica.
Aspectos mejorables
- La indicación por porcentajes es aproximada y no sustituye a un medidor de capacidad real.
- No ofrece lectura numérica de voltaje ni permite consultar la tensión exacta.
- No supervisa individualmente las celdas conectadas en serie.
- No incorpora funciones de protección, equilibrado o desconexión de la carga.
- La visibilidad de los LED puede ser limitada en exteriores con mucha luz.
- La interpretación depende mucho del estado de reposo de la batería y de la carga conectada.
Frente a un voltímetro digital, este módulo gana en sencillez y rapidez, pero pierde precisión e información. Frente a un monitor con pantalla numérica, ocupa menos espacio y suele integrarse con más facilidad, aunque no permite conocer el voltaje exacto ni observar variaciones pequeñas.
Veredicto del experto
Considero que es un accesorio práctico para disponer de una indicación visual básica en packs de litio de hasta 4S. Encaja especialmente bien en proyectos caseros, sistemas portátiles y equipos en los que basta con saber si la batería está baja, a media carga o razonablemente llena.
No lo recomendaría como instrumento de diagnóstico ni como sustituto de un BMS, un cargador equilibrador o un multímetro. Su función es informar de forma rápida sobre el voltaje aproximado del conjunto, y cumple bien ese objetivo siempre que se conozcan sus limitaciones.
Para obtener lecturas más coherentes, conviene consultar el indicador después de dejar reposar la batería unos minutos, evitar instalarlo cerca de fuentes intensas de calor y aislar correctamente la placa. Si el pack utiliza varias celdas en serie, también aconsejo revisar periódicamente cada celda por separado. Con esas precauciones, es una solución económica y razonable para añadir una referencia visual de carga sin complicar demasiado el diseño del proyecto.
