Información en el disco web a descargar:
https://pan.baidu.com/s/1sTpTyZThHNUvLp09hhgVIw Código de extracto: 9888

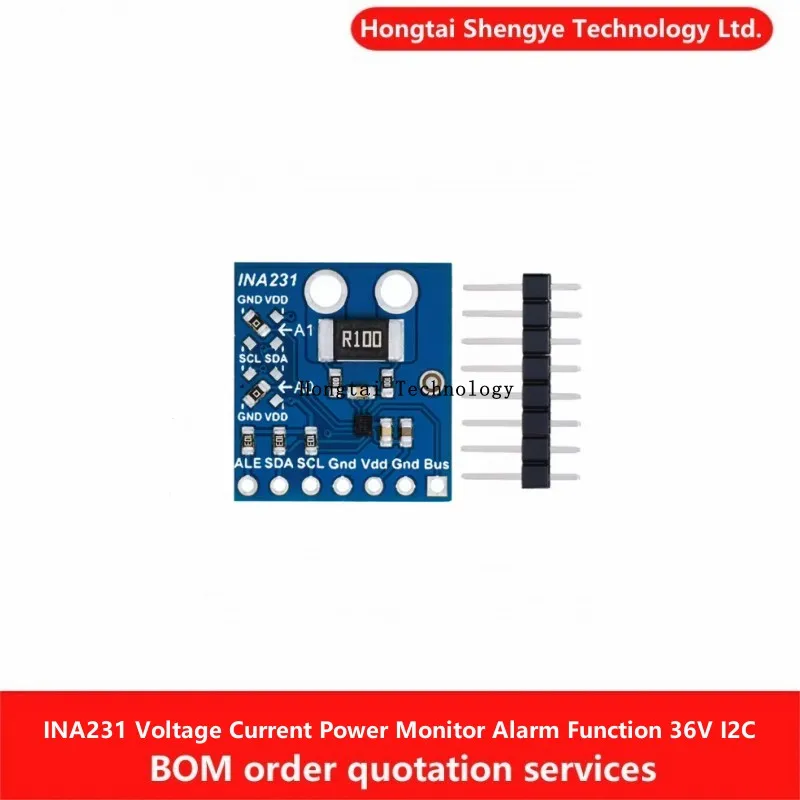

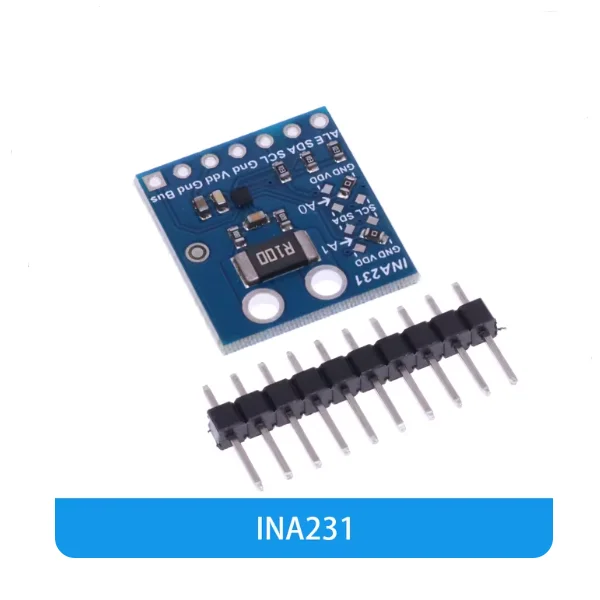

INA231 Medición lateral alta o baja, monitor de corriente y potencia bidireccional con interfaz I2C de 1,8 V
El INA231 es un monitor de potencia y derivación de corriente con una interfaz compatible con I2C de 1,8 V con 16 direcciones programables.El INA231 monitorea la caída de voltaje de derivación y el voltaje de suministro del bus, y proporciona una protección mejorada al hacer que el pin ALERT sea activo cuando los valores correspondientes están fuera del rango programado.
Los valores de calibración, los tiempos de giro y la media programables, cuando se utilizan junto con el multiplicador interno, proporcionan la lectura directa de los valores de corriente en amperios y los valores de potencia en vatios, reduciendo la carga de procesamiento en la computadora host.
El INA231 detecta corriente en voltajes del bus entre 0 V y 28 V y se suministra desde una única fuente de alimentación de 2,7 V a 5,5 V, lo que consume 330 μA (típico) de corriente de suministro.El INA231 está clasificado para operaciones superiores a -40°C a +125°Rango de temperatura C.
El INA231 está disponible en dos versiones: el INA231A se inicia en derivación y conversión continua de voltaje del bus, y el INA231B se inicia en modo de apagado de baja corriente, utilizando la versión INA231A.
Biblioteca Arduino:
Características
1.Rango de detección de voltaje del bus de 0 V a 28 V.2.
2.Detección de lado alto o lado bajo
3. Informes de corriente, voltaje y potencia
4.Alta precisión:
- Error de ganancia del 0,5% (máximo)
- Desplazamiento de 50 μV (máximo)
5. opciones de promedio configurables
6.Umbrales de alarma programables
7.Compatible con I2C de 1,8 V
8.Rango de funcionamiento de la fuente de alimentación: 2,7 V a 5,5 V 9.
9.Opción de modo de inicio:
INA231A: Conversión activa

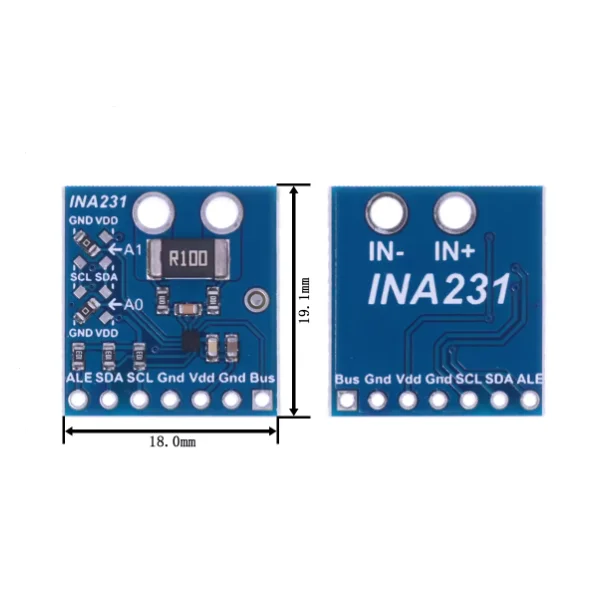

10. Tamaño del módulo: 18*19,4mm
