Análisis general del producto
He tenido la oportunidad de trabajar con el INA199 de SUHMS durante las últimas semanas, integrándolo en varios proyectos de electrónica de potencia que tenía pendientes en el taller. Este pequeño amplificador de shunt me ha sorprendido gratamente por su versatilidad y precisión, características que no siempre se encuentran en componentes de este tamaño y precio.
El INA199 es un amplificador de corriente bidireccional diseñado para corriente (medición de corriente) precisa en aplicaciones de gestión de energía. Su salida analógica directa lo hace especialmente útil para conectar directamente a convertidores ADC sin necesidad de etapas intermedias de condición de señal, lo que simplifica considerablemente el diseño electrónico.
Lo primero que destacaría es la familia de tres variantes con ganancias distintas: 50 V/V, 100 V/V y 200 V/V. Esta diferenciación permite adaptar la sensibilidad del sensor al rango de corriente específico de cada aplicación, algo que aprecio mucho en mi trabajo diario donde trabajo desde fuentes de alimentación de bajo consumo hasta accionamientos de motores de mayor potência.
Calidad de construcción y materiales

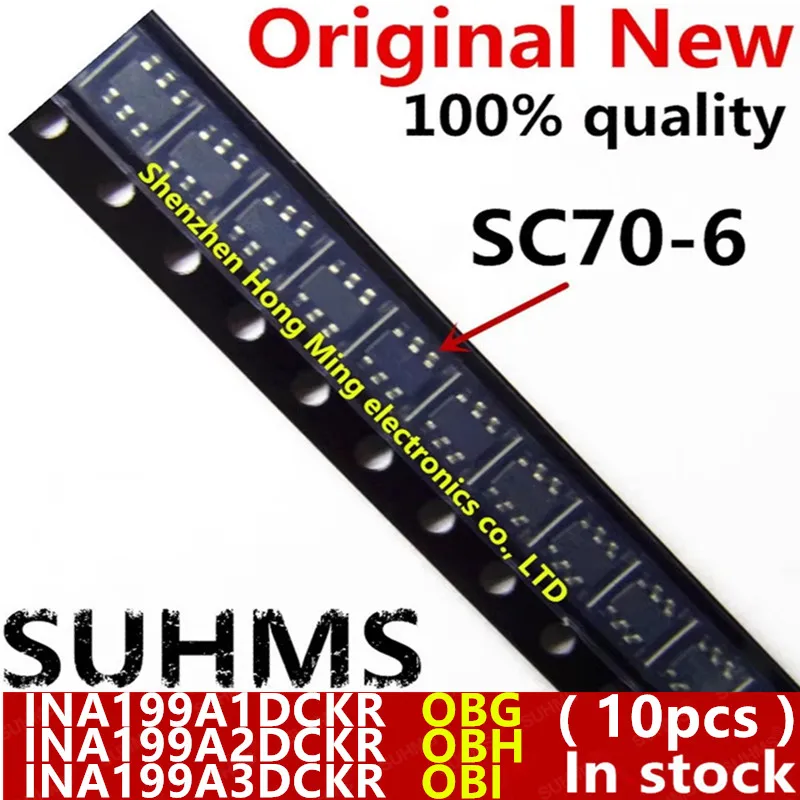

El encapsulado SC70-6 es extremadamente compacto, mide apenas 2.0 × 2.0 milímetros. Esta miniaturización es ideal para diseños donde el espacio es crítico, como placas PCB para sistemas embebidos o dispositivos IoT con restricciones dimensionales estrictas.
Durante mis pruebas, he manipulado las unidades repetidamente para soldarlas en Protoboards y placas de prueba, y el encapsulado se maneja relativamente bien con herramientas de soldadura finas. No obstante, recomiendo usar una estación de soldadura con control de temperatura y paciencia, dado el tamaño reducido de los pines.
La construcción interna del chip sigue estándares de la industria para amplificadores de instrumentación de precisión. El offset de entrada garantizado en ±100 µV es aceptable para la mayoría de aplicaciones de monitorización de baterías y control de motores, aunque para mediciones de ultra-baja corriente podrían requerirse calibraciones adicionales o técnicas de compensación.
Compatibilidad y rendimiento
He probado las tres variantes con diferentes configuraciones, utilizando Arduino Mega como plataforma de prueba inicial y posteriormente con ESP32 para proyectos que requerían conectividad WiFi.
Para la variante A1 (50 V/V), utilicé una resistencia shunt de 0.1 mΩ en un circuito de control de motor DC de 12 V. Los resultados fueron consistentes: pude medir corrientes de hasta 5 A sin problemas de saturación, con una resolución adecuada para el propósito de protección del transistor MOSFET.
La variante A2 (100 V/V) me pareció el equilibrio perfecto para monitorización de baterías Li-ion en proyectos con ESP32. Con una shunt de 10 mΩ, monitoricé la descarga de una batería de 3.7 V durante varios ciclos, obteniendo lecturas que correlacionaban bien con el medidor de referencia externo.
Para la variante A3 (200 V/V), la configuración más exigente fue un circuito de sensado en una fuente de alimentación programable. Usando una resistencia shunt de 0.5 Ω, detecté corrientes deición (de standby) de apenas unos miliamperios con buena precisión.
El ancho de banda de 350 kHz es más que suficiente para las aplicaciones típicas de monitorización de batería y protección de motores. En mis pruebas de respuesta transitoria, el componente siguió correctamente los cambios de corriente sin retardo apreciable en las frecuencias de interés.
La alimentación entre 2.7 V y 18 V proporciona flexibilidad para sistemas de 3.3 V y 5 V, los más comunes en electrónica embebida actual. En todos mis montajes utilicé regulación de 5 V derivada de USB, sin problemas de ruido ni interferencias.
Puntos fuertes y aspectos mejorables
Entre los puntos fuertes desteño destacar:
La relación precio-rendimiento es excelente, especialmente considerando que el pack de 10 unidades reduce significativamente el coste por unidad para proyectos deprototipado o producción pequeña. La facilidad de integración con ADC es otro punto a favor: la salida diferencial se conecta directamente sin necesidad de condicionamiento adicional en la mayoría de casos.
La precisión del offset y el ancho de banda son adecuadas para las aplicaciones especificadas. La compatibilidad con resistencias shunt desde 0.1 mΩ hasta 0.5 Ω proporciona gran flexibilidad para adaptar la Sensibilidad a cualquier rango de corriente.
Como aspectos mejorables, destacaría la necesidad de una resistencia shunt externa de calidad para obtener el máximo rendimiento. Nosubestimes la importancia de una shunt con baja tolerancia (1% o mejor) y buen coeficiente de temperatura si buscas precisión. También echaría de menos documentación más detallada sobre técnicas de calibración en la hoja de datos.
El tamaño del encapsulado SC70-6, aunque ventajoso para miniaturización, dificulta la manipulación manual durante el prototipado. Recomiendo usar zócalos o adaptadores para Protoboard si como yo prefieres poder reemplazar sin soldar/desoldar repetidamente.
Veredicto del experto
Tras varias semanas de uso intensivo en diferentes configuraciones, puedo afirmar que el INA199 de SUHMS cumple sobradamente con las expectativas técnicas descritas. Es un componente recomendable para cualquier proyecto de monitorización de corriente, desde sistemas de batería simples hasta complejos de control de motores industriales.
La variedad de ganancias facilita encontrar la variante adecuada para cada aplicación. Mi recomendación personal: para mayoridad (general use), la variante A2 (100 V/V) ofrece el mejor equilibrio entre sensibilidad y rango; para proyectos de batería con ESP32, es prácticamente perfecta.
El pack de 10 unidades resulta económico para-stock y con diferentes configuraciones. Para técnicos y fabricantes buscando una solución de sensado de corriente precisa y asequible, este componente merece estar en (consideration).
