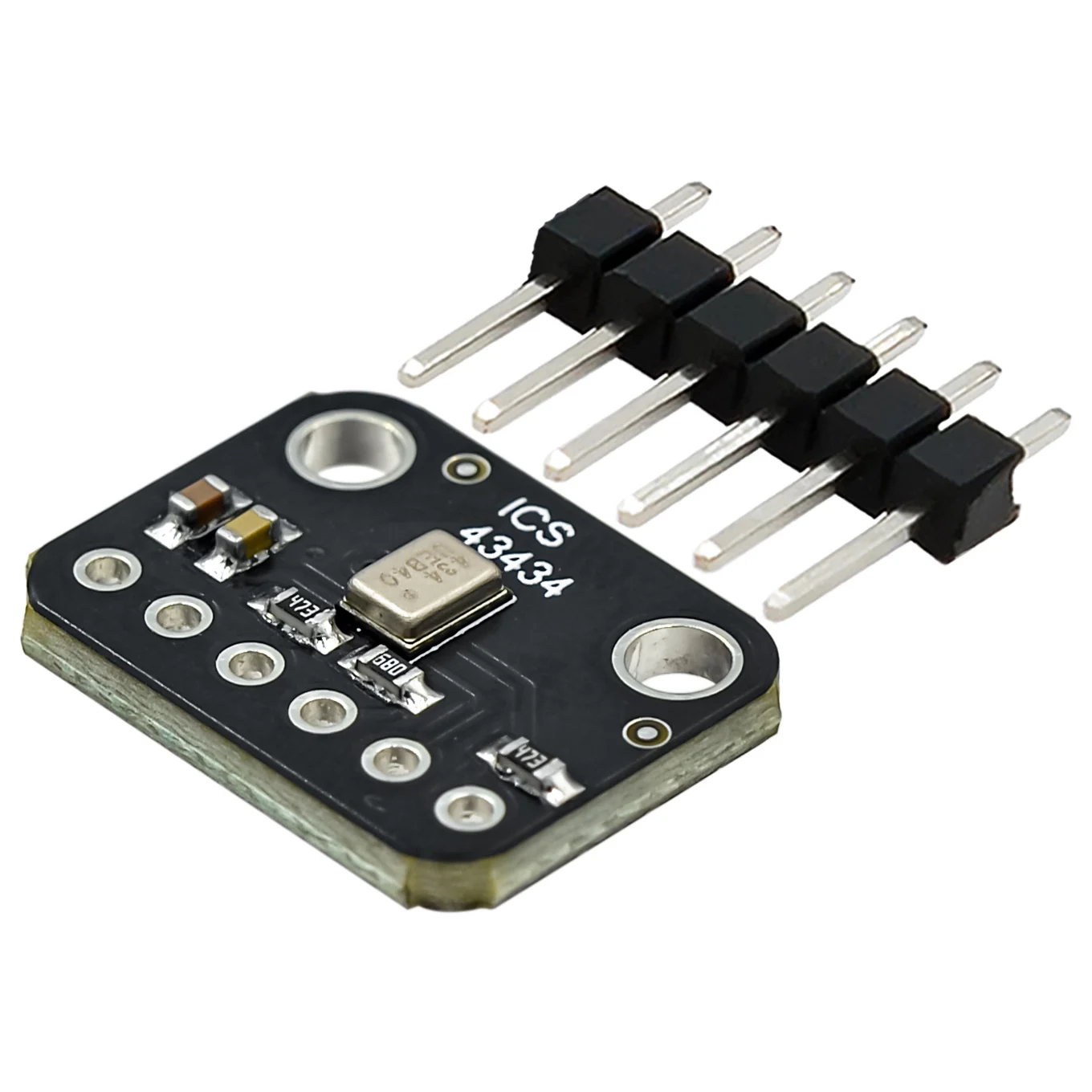

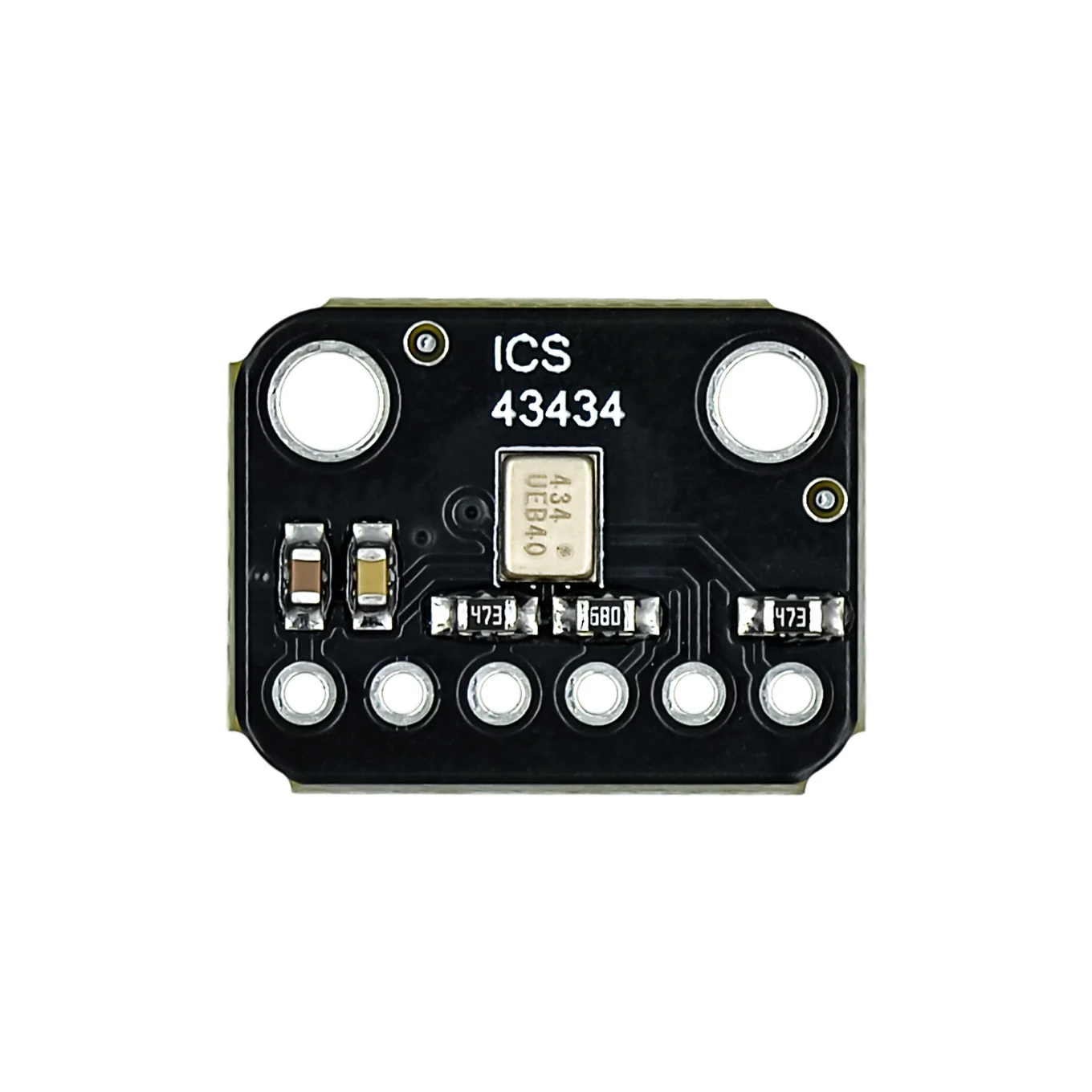

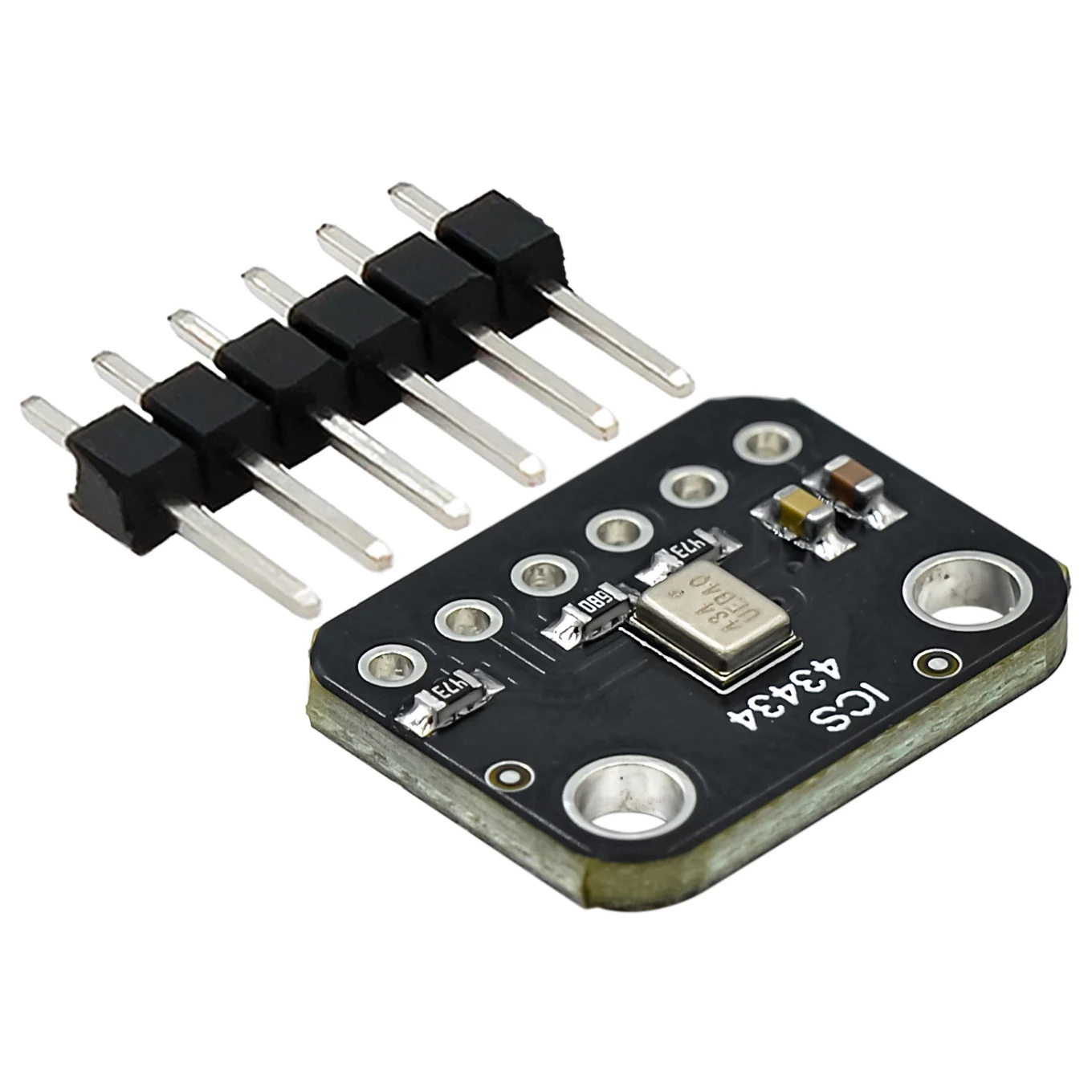

ICS-43434 Módulo de micrófono MEMS I2S 3,3 V Breakout Mini módulo de filtro de paso bajo de bajo costo

Descripción
Escuche las buenas noticias: ahora tenemos un micrófono I2MEMS de placa innovadora súper pequeña ICS4343.Al igual que los micrófonos de elementos "clásicos", MEMS MIC puede detectar sonido y convertirlo en voltaje, pero son cada vez más delgados.Este micrófono ni siquiera es analógico, es puramente digital.El I2S es un micrófono MEMS pequeño y de bajo costo con un rango de aproximadamente 50 Hz a 15 kHz, adecuado para todas las grabaciones/detecciones de audio de uso general.El chip tiene un filtro de paso bajo incorporado que corta la frecuencia por encima de 24 kHz.

Para muchos microcontroladores, agregar entrada de audio es fácil con uno de nuestros avances en micrófono analógico.Pero a medida que llega a microcontroladores y microcomputadoras más grandes y mejores, descubrirá que no siempre tiene entradas analógicas, o tal vez desee evitar el ruido que se filtra con los sistemas de micrófono analógicos.Una vez que pase los micrófonos de 8 bits, normalmente descubrirá que I2 puede introducir los datos de audio digital periféricos.Es donde el micrófono I2S rompe el TDK ICS434 presenta.

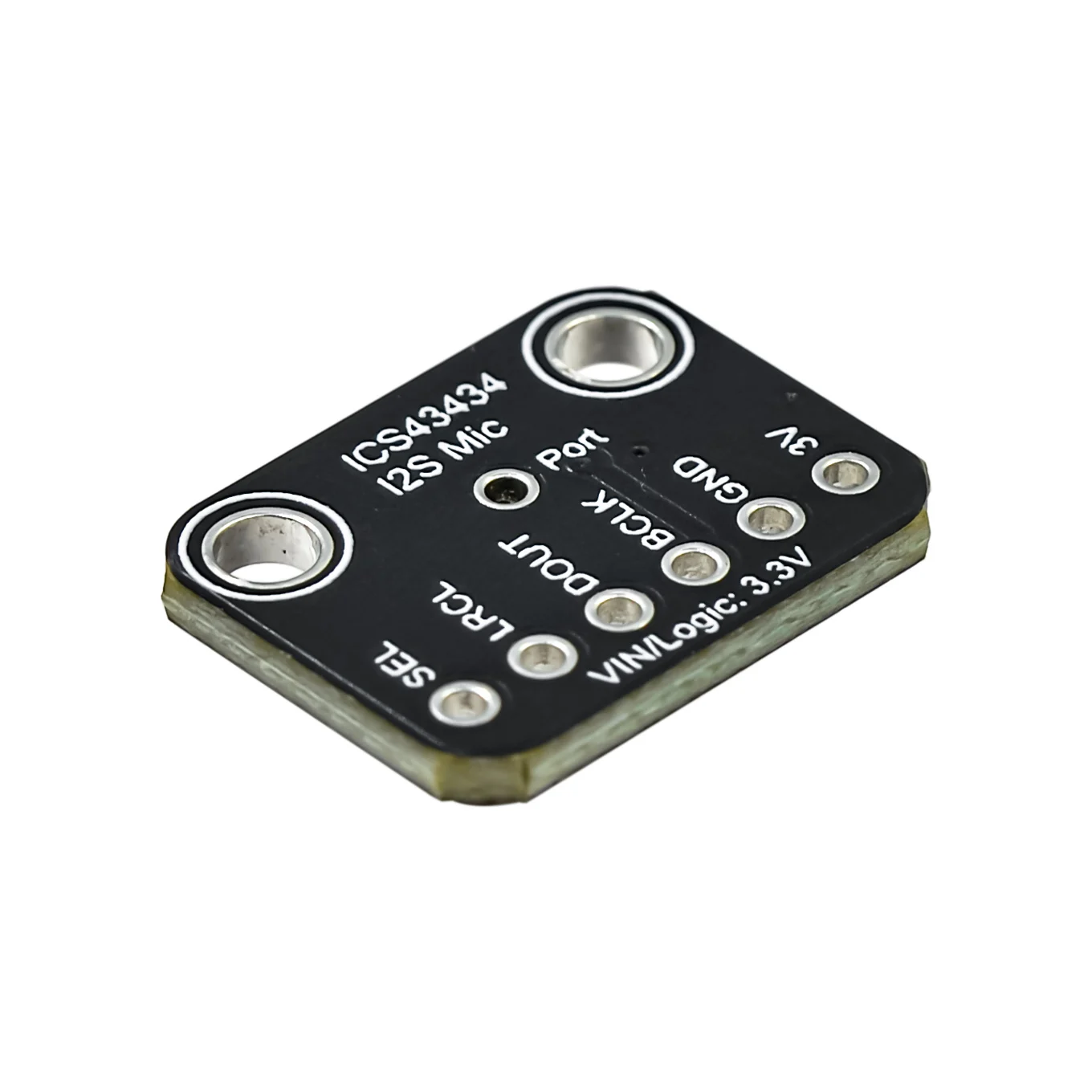

En lugar de la salida analógica, hay tres pines digitales: reloj, datos y reloj izquierdo/derecho (selección de palabras).Cuando se conecta a un microcontrolador/computadora, el "controlador I2S" impulsará el reloj y los pines de selección de palabras en altas frecuencias y leerá los datos del micrófono.¡No se requiere conversión analógica!

Un micrófono es un elemento de una sola unidad.Puede seleccionar el Pin Seleccionar en el canal izquierdo o derecho conectándolo a la alimentación o a tierra.Si necesitas sonido estéreo, ¡elige dos micrófonos!Puede configurarlos en estéreo compartiendo el reloj, WS y las líneas de datos, pero con la que tiene la tierra elegida, una persona que elija puede elegir alto voltaje a alto voltaje.No se requiere configuración de firmware ni controlador y obtendrá una salida de 24 bits al instante.

Este micrófono I2S MEMS tiene un puerto inferior, así que asegúrese de tener agujeros en la parte inferior, hacia el sonido que desea leer.Es solo el dispositivo más grande de 1,6-3,6 V, por lo que no funcionará con la lógica de 5 V (improbable que utilice un dispositivo lógico I2S de 5 V de todos modos).Muchas placas de microcontroladores para principiantes no tienen i2, así que asegúrese de que sea una interfaz compatible antes de intentar armarlo todo.El micrófono se utiliza mejor con chips corticales de la serie M como SAMD21 o SAMD51, ESP32, RP2040 o RP2350, o RASPBERRY PI (por ejemplo.Raspberry Pi).

discusión

Sensibilidad: −26 dB FS ±1dB
Modo SNR de alto rendimiento: 65 dBA
Modo de bajo consumo SNR: 64 dBA
Consumo de corriente en modo de alto rendimiento: 490 μA
Modo de baja potencia Consumo de corriente: 230μA
Punto de sobrecarga del nivel de presión del viento Mike (AOP): 120 dB SPL
Frecuencia de muestreo del modo de alto rendimiento: 23 ~ 51,6 kHz
Frecuencia de muestreo del modo de baja potencia: 6,25 ~ 18,75 kHz
