Descripción
Características:
Productos 1.100% nuevos de alta calidad fabricados con materiales de alta calidad, duraderos y prácticos.
2.Velocidad de reacción rápida, alta precisión, visualización clara y lectura intuitiva.
3.El diseño del circuito es avanzado y razonable, con una fuerte capacidad antiinterferente y puede suprimir eficazmente las interferencias de alta frecuencia.
4.Fácil instalación, aplicación sencilla, buena estabilidad y larga vida útil.
5.Amplia gama de aplicaciones, especialmente adecuada para entusiastas del bricolaje.
Parámetros:

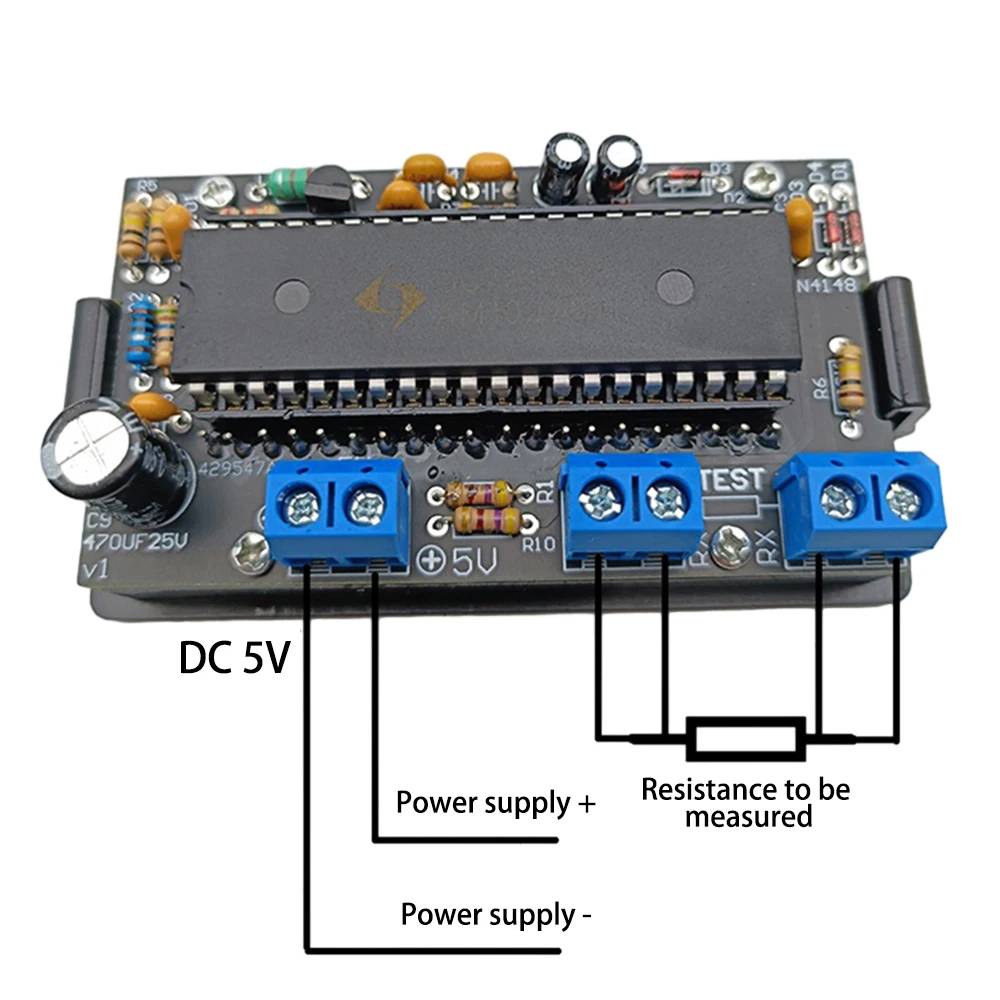

Voltaje de funcionamiento: CC 5 V
Corriente de trabajo: 35mA
Rango de medición: Resistencia de 1,5 Ω
Color de la pantalla: rojo
Tamaño de PCB: 70,6 * 39 mm

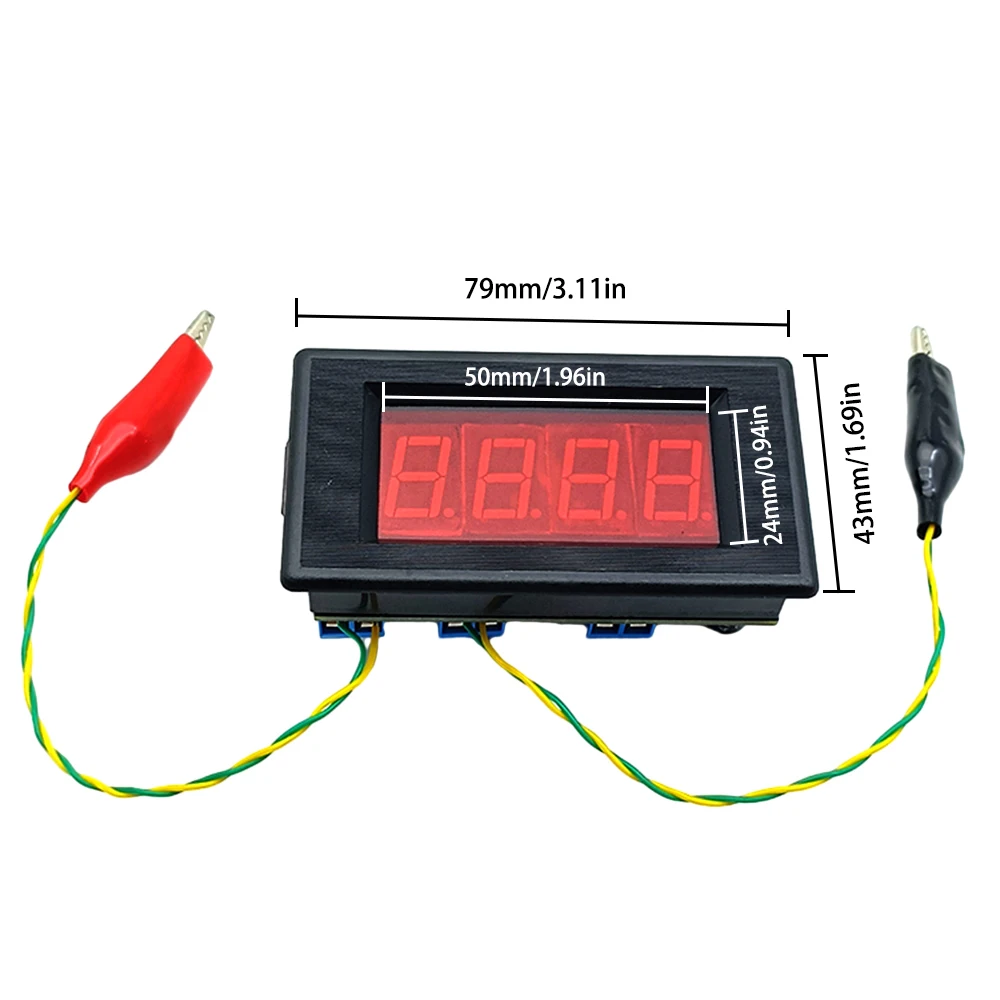

Tamaño de instalación del cabezal del medidor: 77 * 40 mm
Tamaño de la ventana de visualización: 51*24mm

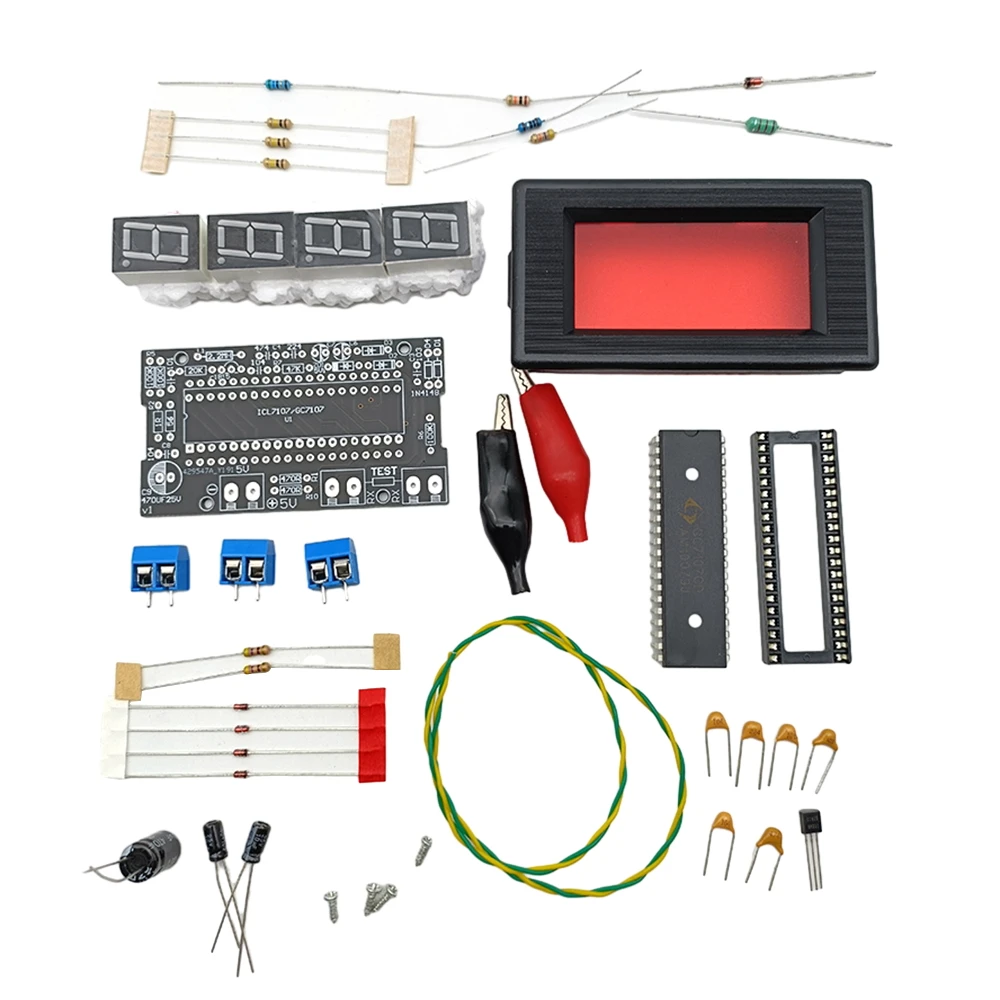

El paquete incluye:
Paquete 1:
Placa PCB * 1
Resistencia de 100K * 3
Resistencia de 47K * 1
Resistencia de 20K * 1
Resistencia de 1 ohmio * 1
Resistencia de 56 ohmios * 1
Resistencia de 470 ohmios * 2
Inductancia del anillo de color de 2,2 MH * 1
Diodo 1N4148 * 4
Diodo regulador de voltaje de 1W 5,1V * 1
Transistor C1815 * 1
101 condensador de piedra única * 1
224 condensador de piedra única * 1
474 condensador de piedra única * 1
103 condensador de una sola piedra * 1
104 condensador de una sola piedra * 2
Condensador electrolítico 10UF25V * 2
Condensador electrolítico 470UF25V * 1
Base de cableado KF301-2P * 3
Tubo digital co positivo de cuatro dígitos de 0,56 * 4
Soporte IC 40P * 1
GC7107/ICL7107 * 1
Pinza para pescar (1 en rojo y 1 en negro) * 2
Par trenzado 30CM * 1
M2 * 6 tornillo autorroscante * 4
Paquete 2:
Producto terminado probador de resistencia * 1 (opcional con o sin carcasa)
Opiniones de clientes
4 opinionesRecibí el pedido en un paquete combinado con otro pedido de un vendedor diferente. La entrega fue rápida. El producto coincide con la descripción, la tabla se ve de alta calidad, aún no la he ensamblado, actualizaré la reseña después de ensamblarla y probarla.
Todo está bien, ¡muchas gracias!
La instalación del enchufe ICL7107 y los indicadores es un poco difícil. Se recomienda: primero instale el enchufe, luego los indicadores, porque... La soldadura de los pines del enchufe ICL7107 permanece debajo de los indicadores. Recomendación: como opción, para indicadores, también use enchufes (no incluidos): ya sea uno de 2*20*2.54mm (como para ICL7107), o tipo de fila 1*5*2.54. La altura aumentará, tendrás que adjuntar la tabla al estuche adicionalmente. está con altura utilizada. nido.
Ese tipo de medidores de baja resistencia necesitan una sonda de prueba de cuatro cables con cables ligeramente gruesos. Mi probador funciona con problemas: dos de los segmentos intermedios no funcionan. No puedo decir nada sobre la precisión de las resistencias medidas.
