Descripción
La placa indexadora horizontal-vertical de la serie HV (mesa giratoria vertical-horizontal) es uno de los principales accesorios de la fresadora, que se puede utilizar para indexar perforación o fresado, corte circunferencial, mandrinado, avellanado y otros trabajos en la fresadora.
La mesa de trabajo tiene un 360° línea de escala, un anillo de escala con un valor de escala de 1' y un anillo vernier con un valor de diferenciación mínimo de 10".La mesa giratoria tiene un mecanismo de desprendimiento de gusanos de frenado e indexación.

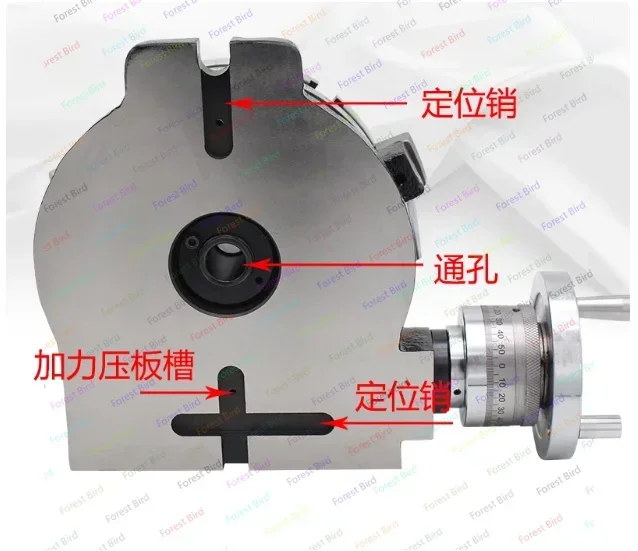

Cuando el plato giratorio vertical y horizontal de la serie HV está en posición vertical, se puede utilizar junto con el contrapunto (orden especial) para realizar la perforación por indexación circular y el fresado de piezas de trabajo más complejas.
1.Descripción técnica

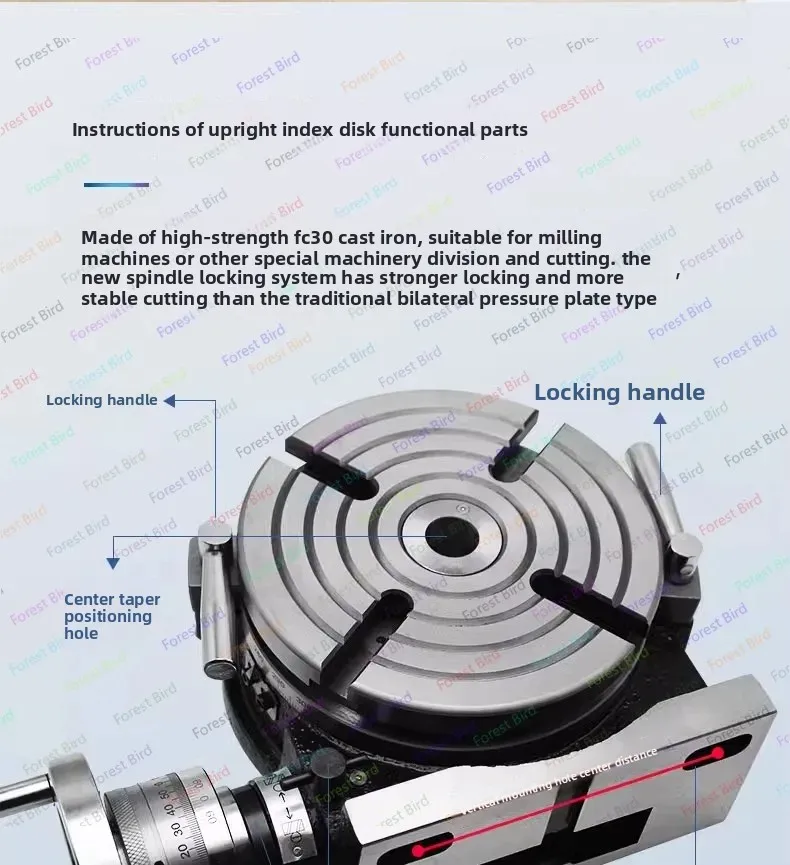

1.Fabricado en hierro fundido FC30 de alta resistencia.
2.Adecuado para fresadoras u otras máquinas especiales para cortar y cortar.

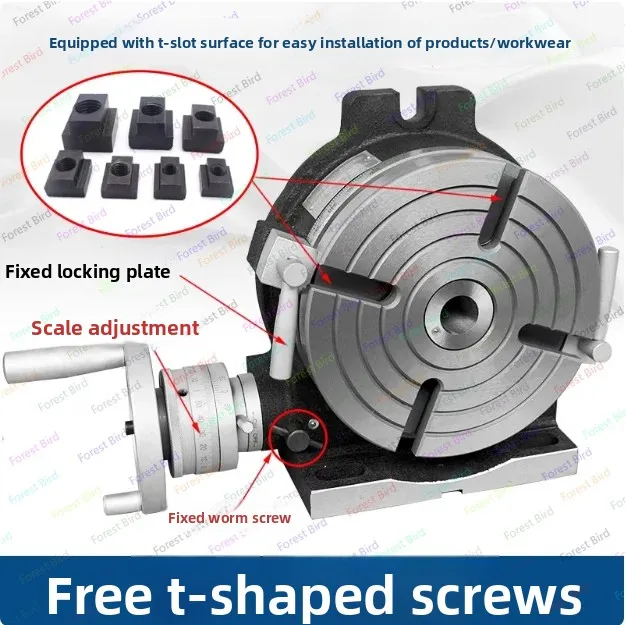

3.El nuevo sistema de bloqueo del husillo, en comparación con el tipo de placa bilateral tradicional, tiene un bloqueo más fuerte y un corte más estable.
4.Se puede girar 360 grados, el mango se gira 4 grados y la escala mínima se dibuja durante 10 segundos.
5.Se puede utilizar en direcciones horizontal y vertical.
6.Se pueden fabricar accesorios especiales adicionales: placa de panal y contrapunto.
7. Relación de desaceleración 1:90
